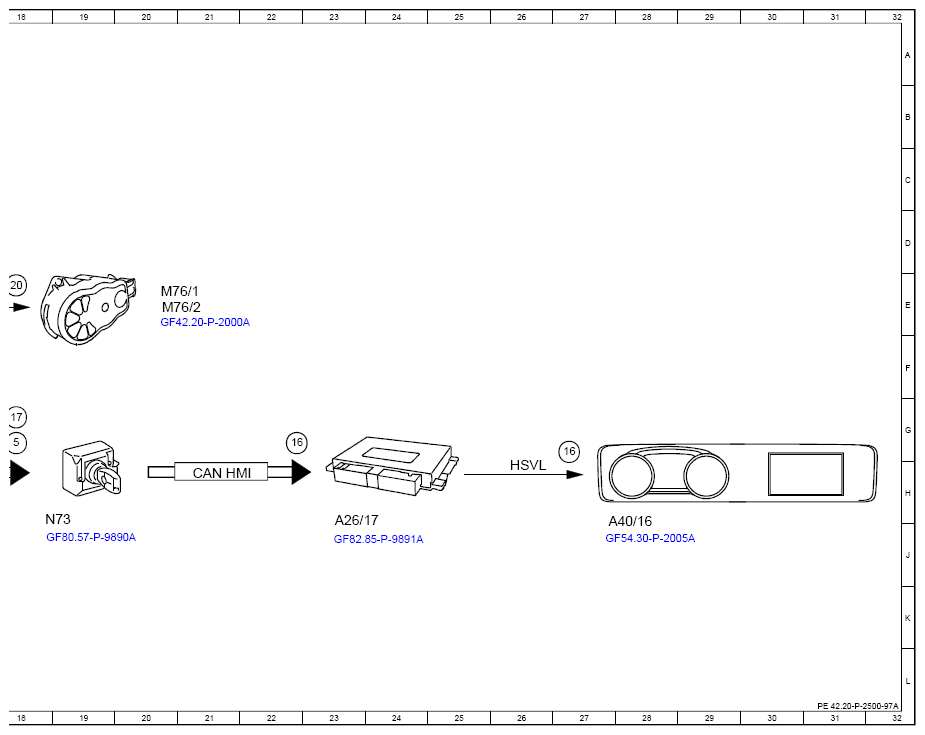

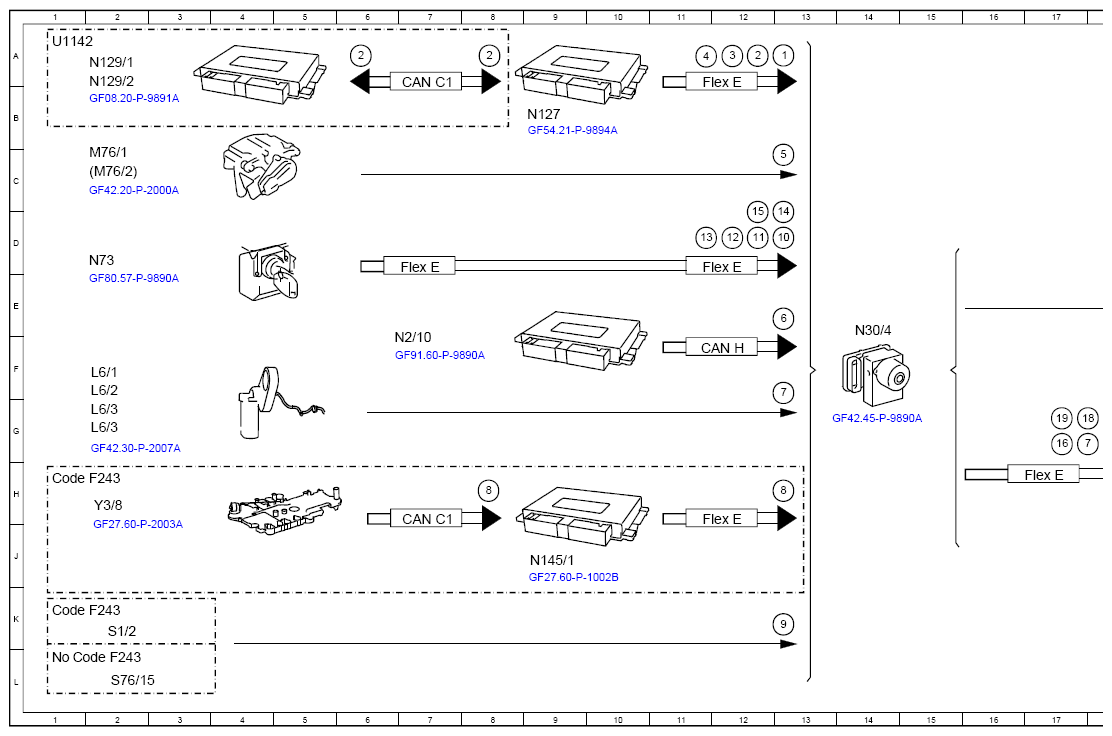

Function Schematic For Electric Parking Brake Variables - PE42.20-P-2500-97A
WARNING: This page does not describe the selected car, but rather 23 other vehicles, including the 2023 Mercedes-Benz E63 S AMG, 2023 Mercedes-Benz E53 AMG, 2023 Mercedes-Benz E350, 2022 Mercedes-Benz E53 AMG, and 2022 Mercedes-Benz E350. However, it is still accessible from the selected car via links, so may be relevant.
Model 213, 238, 257, 290 as of model year 2021
Model 118, 167, 177, 243, 247
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Accelerator pedal sensor, signal | 13A |
| 10 | Door rotary tumbler switch, status | 13D |
| 11 | Trunk lid/liftgate rotary tumbler switch, status | 12D |
| 12 | Circuit 87, status | 12D |
| 13 | Dynamometer mode, status | 11D |
| 14 | Seat belt buckle restraint system switch, status | 13D |
| 15 | Selector lever position, status | 12D |
| 16 | Instrument cluster message, request | 17G |
| 16 | Instrument cluster message, request | 23G |
| 16 | Instrument cluster message, request | 27G |
| 17 | Brake lights, request | 18G |
| 18 | ESP®, status | 18G |
| 19 | Instrument cluster, message | 17G |
| 2 | Gear range, status | 12A |
| 2 | Gear range, status | 8A |
| 2 | Gear range, status | 6A |
| 20 | Electric parking brake actuator motor, actuation | 18E |
| 3 | Drivetrain operational, signal | 12A |
| 4 | Engine running, signal | 11A |
| 5 | Electric parking brake switch, status | 13C |
| 5 | Electric parking brake switch, status | 18G |
| 6 | Speed, turn rate and lateral acceleration, signal | 13F |
| 7 | Wheel speed, signal | 18G |
| 7 | Wheel speed, signal | 13G |
| 8 | Gear range, status | 8H |
| 8 | Gear range, status | 13H |
| 9 | Electric parking brake switch, status | 13K |
| A26/17 | Head unit | 23J |
| A40/16 | Head unit/instrument cluster display cluster | 28J |
| CAN C1 | Drive train CAN | 7B |
| CAN C1 | Drive train CAN | 7H |
| CAN H | Vehicle dynamics CAN | 12F |
| CAN HMI | User interface CAN | 21H |
| Code F243 | MODEL SERIES 243 | 1K |
| Code F243 | MODEL SERIES 243 | 1L |
| Code F243 | MODEL SERIES 243 | 1H |
| Flex E | Chassis FlexRay | 12B |
| Flex E | Chassis FlexRay | 17H |
| Flex E | Chassis FlexRay | 12D |
| Flex E | Chassis FlexRay | 12H |
| Flex E | Chassis FlexRay | 7D |
| HSVL | High-speed video link | 26H |
| L6/1 | Left front axle rpm sensor | 2F |
| L6/2 | Right front axle rpm sensor | 2F |
| L6/3 | Left rear axle rpm sensor | 2G |
| L6/3 | Left rear axle rpm sensor | 2G |
| M76/1 | Left electric parking brake actuator motor | 20E |
| M76/1 | Left electric parking brake actuator motor | 2C |
| M76/2 | Right electric parking brake actuator motor | 20E |
| M76/2 | Right electric parking brake actuator motor | 2C |
| N127 | Drivetrain control unit | 9B |
| N129/1 | Electric machine 1 power electronics control unit | 2A |
| N129/2 | Electric machine 2 power electronics control unit | 2A |
| N145/1 | Drive unit control unit | 9J |
| N2/10 | Supplemental restraint system control unit | 6F |
| N30/4 | Electronic Stability Program control unit | 14E |
| N73 | Electronic ignition switch control unit | 19J |
| N73 | Electronic ignition switch control unit | 2D |
| S1/2 | Exterior lights and electric parking brake switch group | 2K |
| S76/15 | Electric parking brake switch | 2L |
| U1142 | Valid for electric vehicle | 1A |
| Y3/8 | Fully integrated transmission control controller unit | 2H |
