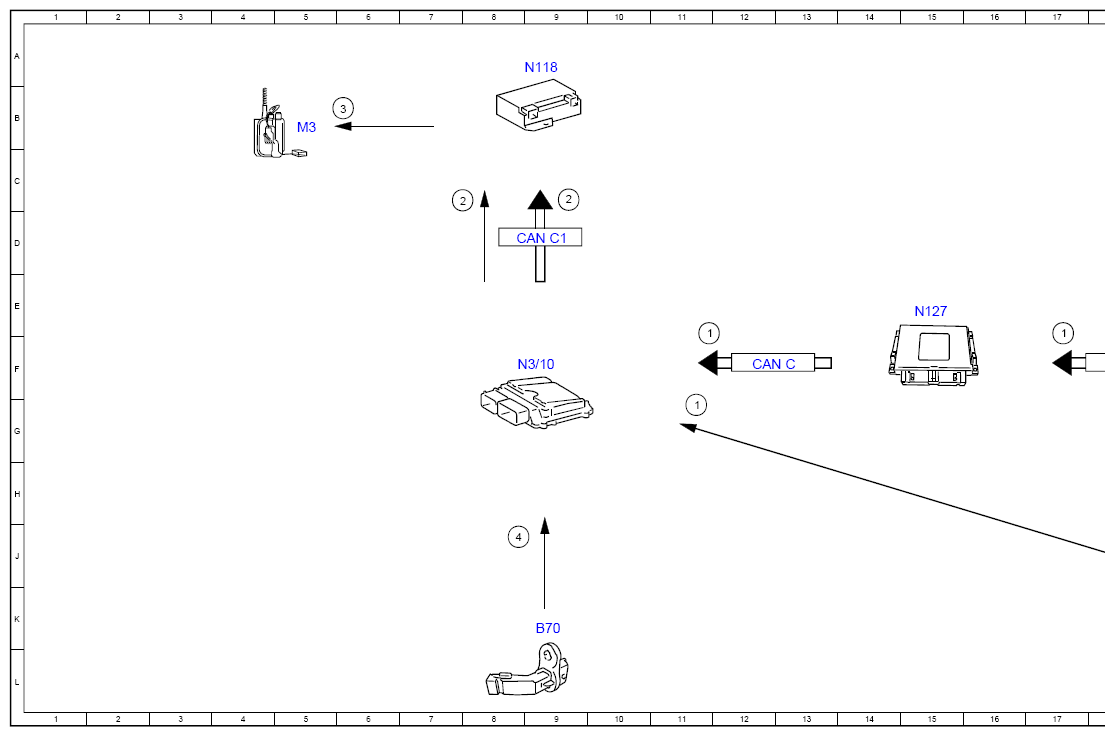

Electrical Function Schematic For Safety Fuel Shutoff - PE07.10-P-2733-97FBI
Engine 264.9 in Model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crash, signal | 11F |
| 1 | Crash, signal | 17F |
| 1 | Crash, signal | 21G |
| 1 | Crash, signal | 11G |
| 2 | Fuel pump, request OFF | 9C |
| 2 | Fuel pump, request OFF | 7C |
| 3 | Fuel pump, actuation OFF | 6B |
| 4 | Crankshaft Hall sensor, signal | 8J |
| B70 | Crankshaft Hall sensor | 9K |
| CAN C | Engine CAN | 12F |
| CAN C1 | Drive train CAN | 9D |
| CAN HMI | User interface CAN | 20H |
| Flex E | Chassis FlexRay | 18F |
| M3 | Fuel pump (FP) | 5B |
| N118 | Fuel pump control unit | 9A |
| N127 | Drivetrain control unit | 15E |
| N2/10 | Supplemental restraint system control unit | 20J |
| N3/10 | ME-SFI [ME] control unit | 9F |
| N73 | Electronic ignition switch control unit | 21E |
