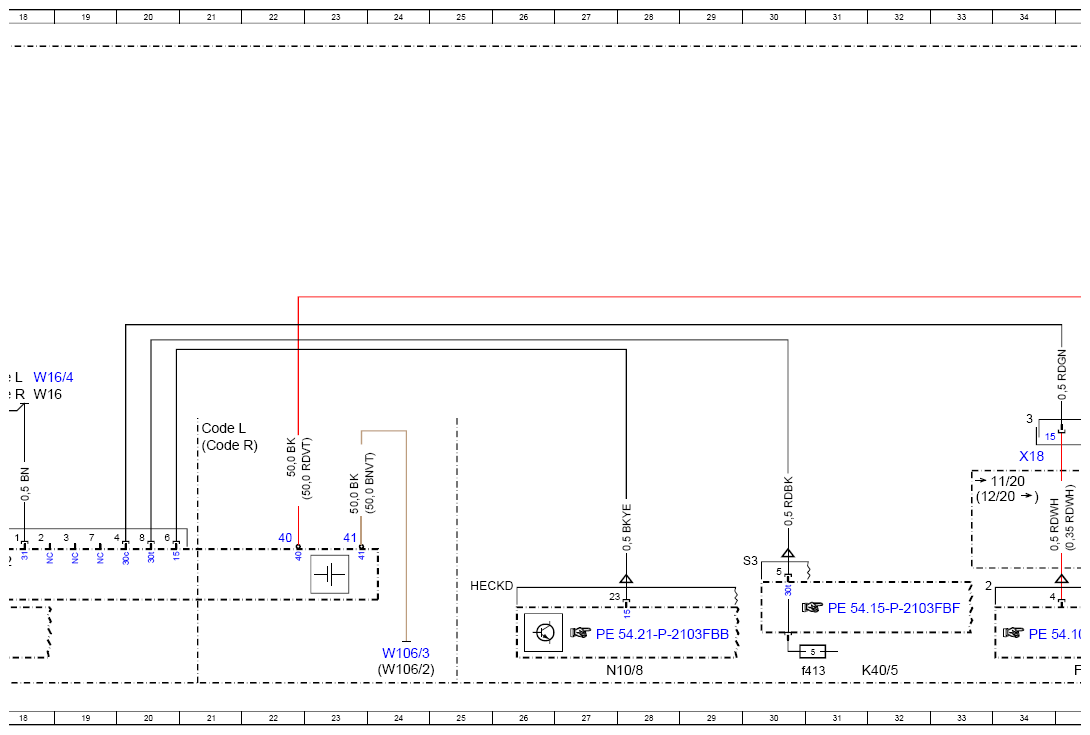

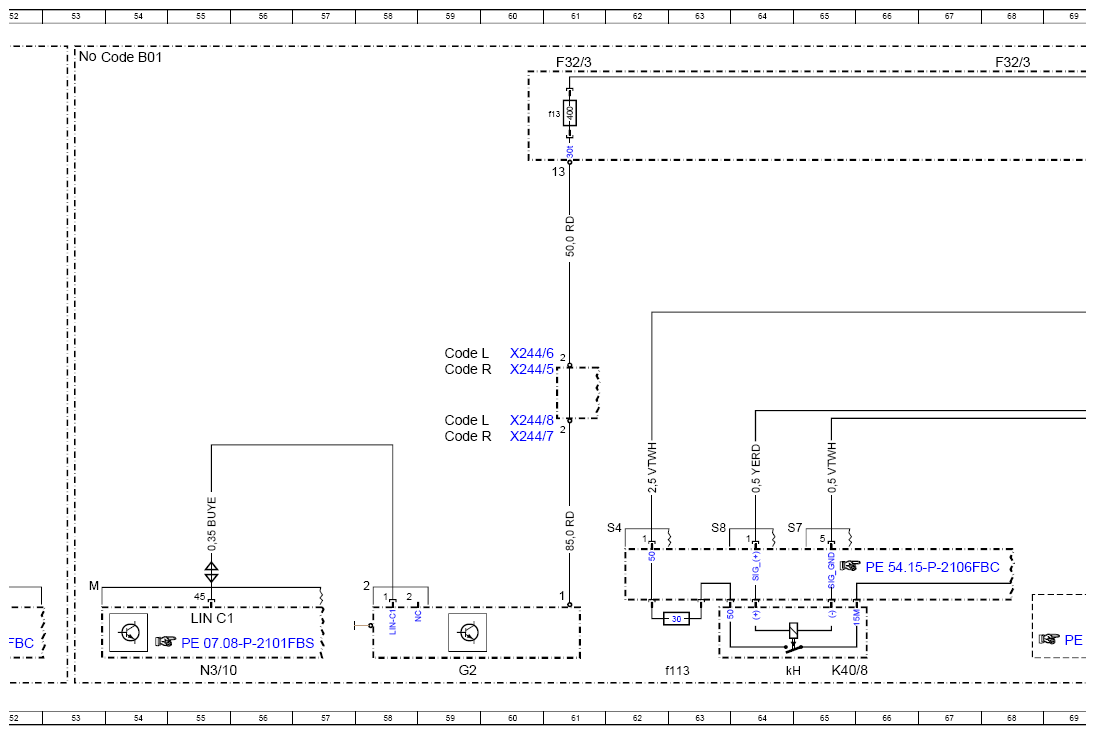

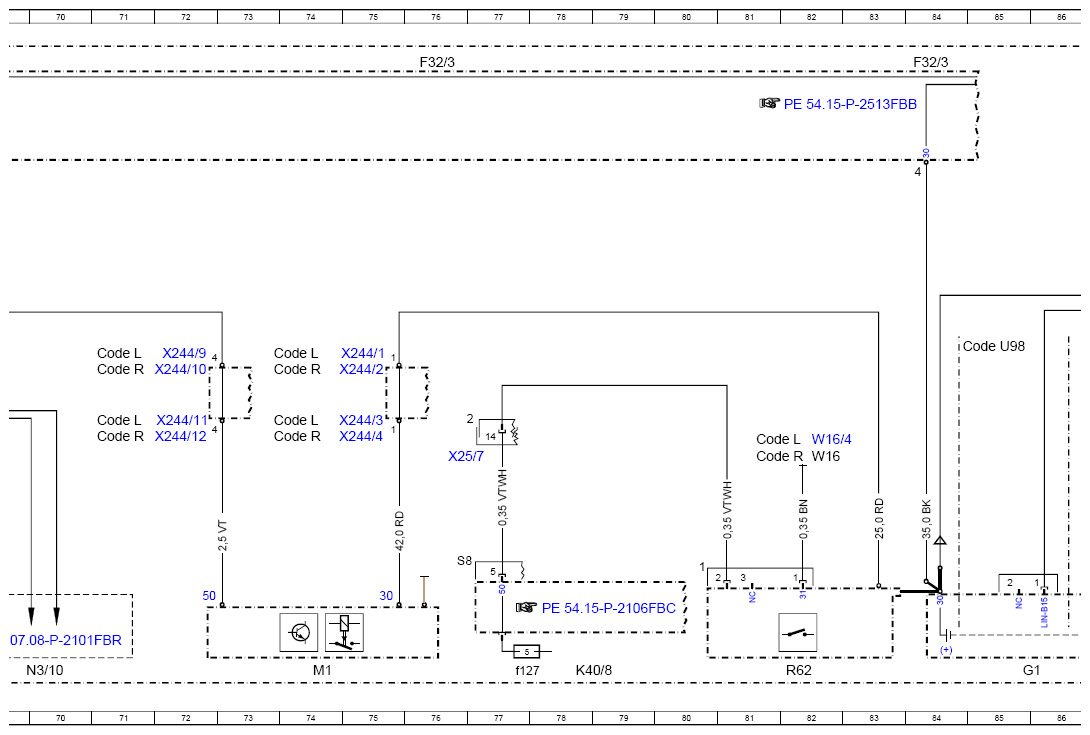

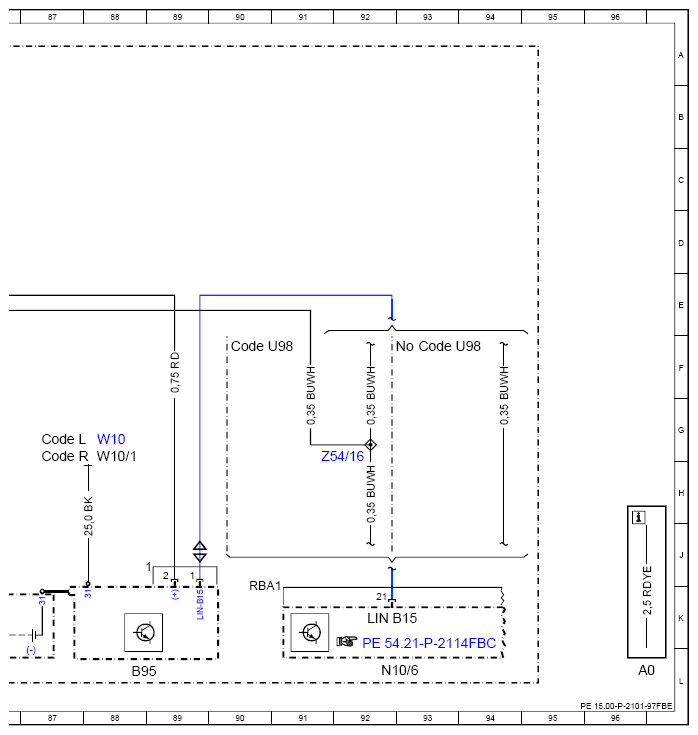

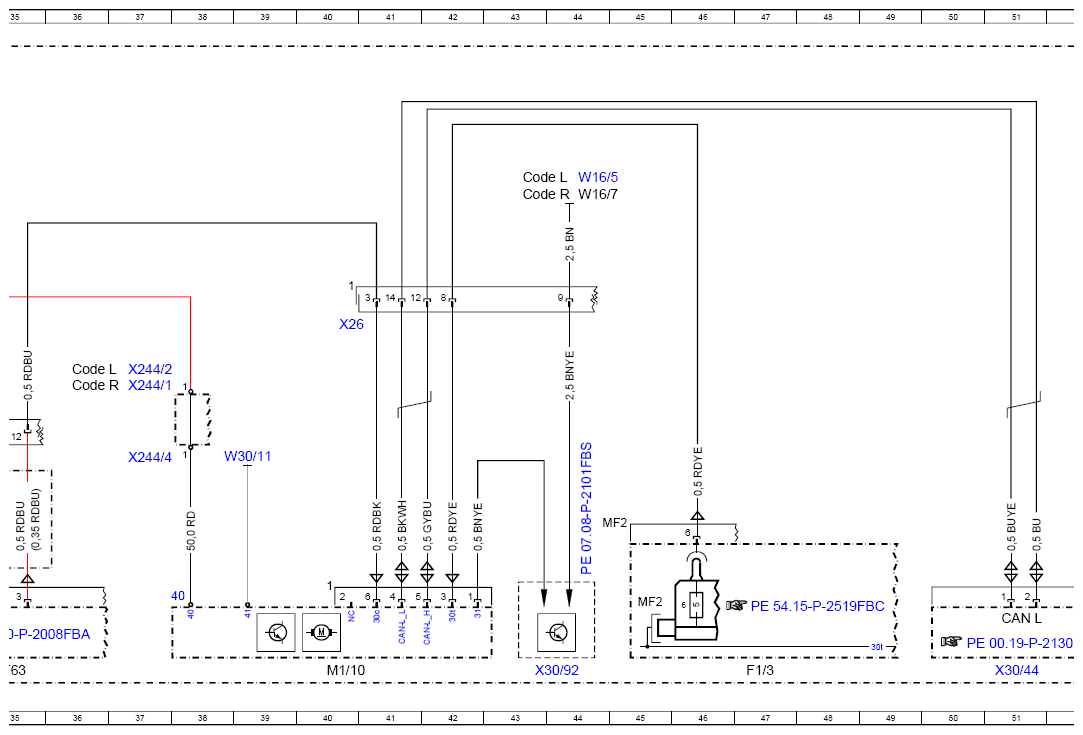

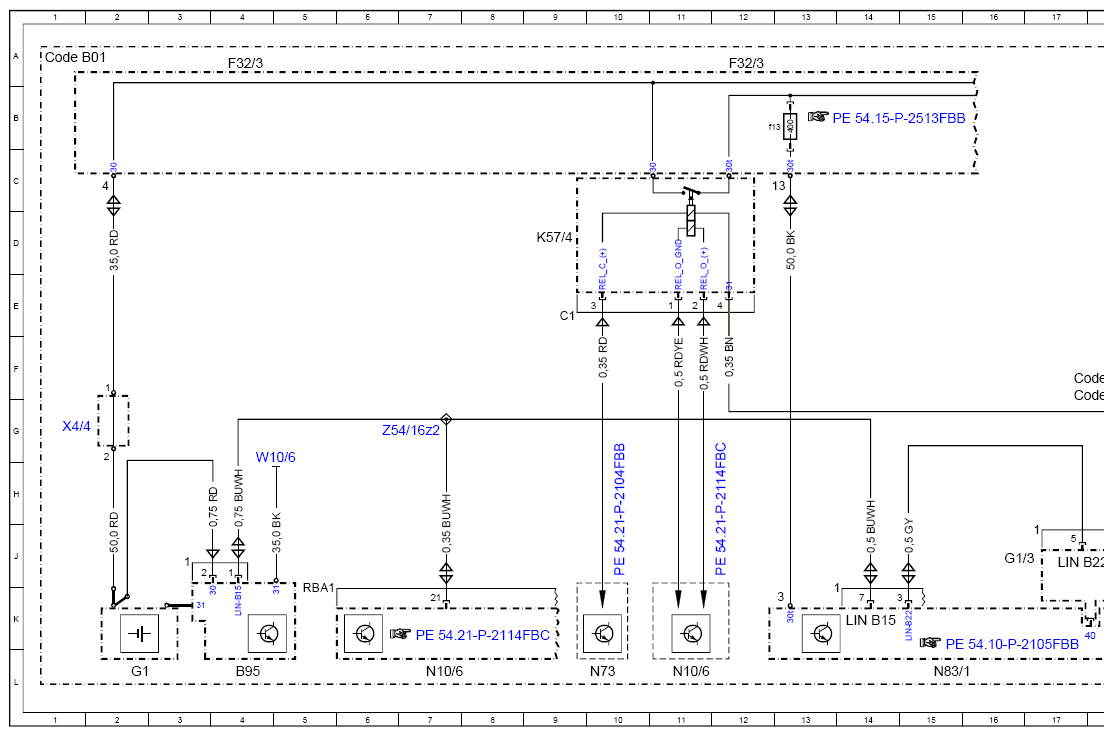

Wiring Diagram Of Starter, Alternator, Battery - PE15.00-P-2101-97FBE
Engine 264.9 in model 205 as of model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 96L |
| B95 | Battery sensor | 4L |
| B95 | Battery sensor | 88L |
| CAN L | Hybrid CAN | 51K |
| Code B01 | 48V technology | 1A |
| Code B01 | 48V technology | 53A |
| Code L | LEFT-HAND DRIVE | 17F |
| Code L | LEFT-HAND DRIVE | 36F |
| Code L | LEFT-HAND DRIVE | 21G |
| Code L | LEFT-HAND DRIVE | 43C |
| Code L | LEFT-HAND DRIVE | 59G |
| Code L | LEFT-HAND DRIVE | 71G |
| Code L | LEFT-HAND DRIVE | 73G |
| Code L | LEFT-HAND DRIVE | 81G |
| Code L | LEFT-HAND DRIVE | 87G |
| Code L | LEFT-HAND DRIVE | 59F |
| Code L | LEFT-HAND DRIVE | 71F |
| Code L | LEFT-HAND DRIVE | 73F |
| Code R | RIGHT-HAND DRIVE | 17G |
| Code R | RIGHT-HAND DRIVE | 21G |
| Code R | RIGHT-HAND DRIVE | 36F |
| Code R | RIGHT-HAND DRIVE | 43C |
| Code R | RIGHT-HAND DRIVE | 71F |
| Code R | RIGHT-HAND DRIVE | 73F |
| Code R | RIGHT-HAND DRIVE | 59F |
| Code R | RIGHT-HAND DRIVE | 59G |
| Code R | RIGHT-HAND DRIVE | 71G |
| Code R | RIGHT-HAND DRIVE | 73G |
| Code R | RIGHT-HAND DRIVE | 81G |
| Code R | RIGHT-HAND DRIVE | 87G |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 84F |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 90F |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 93F |
| F1/3 | Passenger-side A-pillar fuse box | 47L |
| F1/3MF2 | Multiple fuse 2 | 45K |
| F32/3 | Engine compartment prefuse box | 4A |
| F32/3 | Engine compartment prefuse box | 12A |
| F32/3 | Engine compartment prefuse box | 61A |
| F32/3 | Engine compartment prefuse box | 68A |
| F32/3 | Engine compartment prefuse box | 76A |
| F32/3 | Engine compartment prefuse box | 84A |
| F32/3f13 | Fuse 13 | 12B |
| F32/3f13 | Fuse 13 | 61B |
| F63 | Pyrofuse | 35L |
| G1 | On-board electrical system battery | 2L |
| G1 | On-board electrical system battery | 85L |
| G1/3 | 48 V on-board electrical system battery | 16J |
| G2 | Alternator | 59L |
| K40/5 | Rear fuse and relay module | 32L |
| K40/5f413 | Fuse 413 | 31L |
| K40/8 | Engine fuse and relay module | 65L |
| K40/8 | Engine fuse and relay module | 78L |
| K40/8f113 | Fuse 113 | 63L |
| K40/8f127 | Fuse 127 | 77L |
| K40/8kH | Starter circuit 50 relay | 64L |
| K57/4 | Battery disconnect switch relay | 9D |
| LIN B15 | Battery sensor LIN | 14K |
| LIN B15 | Battery sensor LIN | 92K |
| LIN B22 | 48 V on-board electrical system LIN | 17J |
| LIN C1 | Drivetrain LIN | 55K |
| M1 | Starter | 74L |
| M1/10 | Starter-alternator | 40L |
| N10/6 | Front SAM control unit | 7L |
| N10/6 | Front SAM control unit | 11L |
| N10/6 | Front SAM control unit | 92L |
| N10/8 | Rear SAM control unit | 27L |
| N3/10 | ME-SFI [ME] control unit | 55L |
| N3/10 | ME-SFI [ME] control unit | 70L |
| N73 | Electronic ignition switch control unit | 10L |
| N83/1 | DC/DC converter control unit | 15L |
| R62 | Voltage dip limiter | 82L |
| W10 | Right on-board electrical system battery ground point | 88G |
| W10/1 | Left on-board electrical system battery ground point | 88G |
| W10/6 | Rear on-board electrical system battery ground point | 4H |
| W106/2 | 48 V on-board electrical system battery ground point, left | 24L |
| W106/3 | 48 V on-board electrical system battery ground point, right | 24L |
| W16 | Major assembly compartment ground point | 18G |
| W16 | Major assembly compartment ground point | 82G |
| W16/4 | Right major assembly compartment ground point | 18F |
| W16/4 | Right major assembly compartment ground point | 82G |
| W16/5 | Left major assembly compartment electronics ground point | 44C |
| W16/7 | Right major assembly compartment electronics ground point | 44C |
| W30/11 | Underbody tml. 41 ground point | 39H |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 34H |
| X244/1 | Firewall through-hole plating electrical connector | 37F |
| X244/1 | Firewall through-hole plating electrical connector | 75F |
| X244/10 | Right vehicle-end busbar stud 4 | 72F |
| X244/11 | Left engine-end busbar stud 4 | 72G |
| X244/12 | Right engine-end busbar stud 4 | 72G |
| X244/2 | Right vehicle-end busbar stud 1 | 37F |
| X244/2 | Right vehicle-end busbar stud 1 | 75F |
| X244/3 | Left engine-end busbar stud 1 | 75G |
| X244/4 | Right engine-end busbar stud 1 | 37H |
| X244/4 | Right engine-end busbar stud 1 | 75G |
| X244/5 | Left vehicle-end busbar stud 2 | 60F |
| X244/6 | Right vehicle-end busbar stud 2 | 60F |
| X244/7 | Left engine-end busbar stud 2 | 60G |
| X244/8 | Right engine-end busbar stud 2 | 60G |
| X244/9 | Left vehicle-end busbar stud 4 | 72F |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 76H |
| X26 | Interior and engine wiring harness electrical connector | 40E |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 51L |
| X30/92 | Circuit 31 potential distributor 1 | 43L |
| X4/4 | Terminal block (circuit 30) | 1G |
| Z54/16 | Connector sleeve in battery sensor wiring harness | 92G |
| Z54/16z2 | LIN B15 connector sleeve | 7G |
