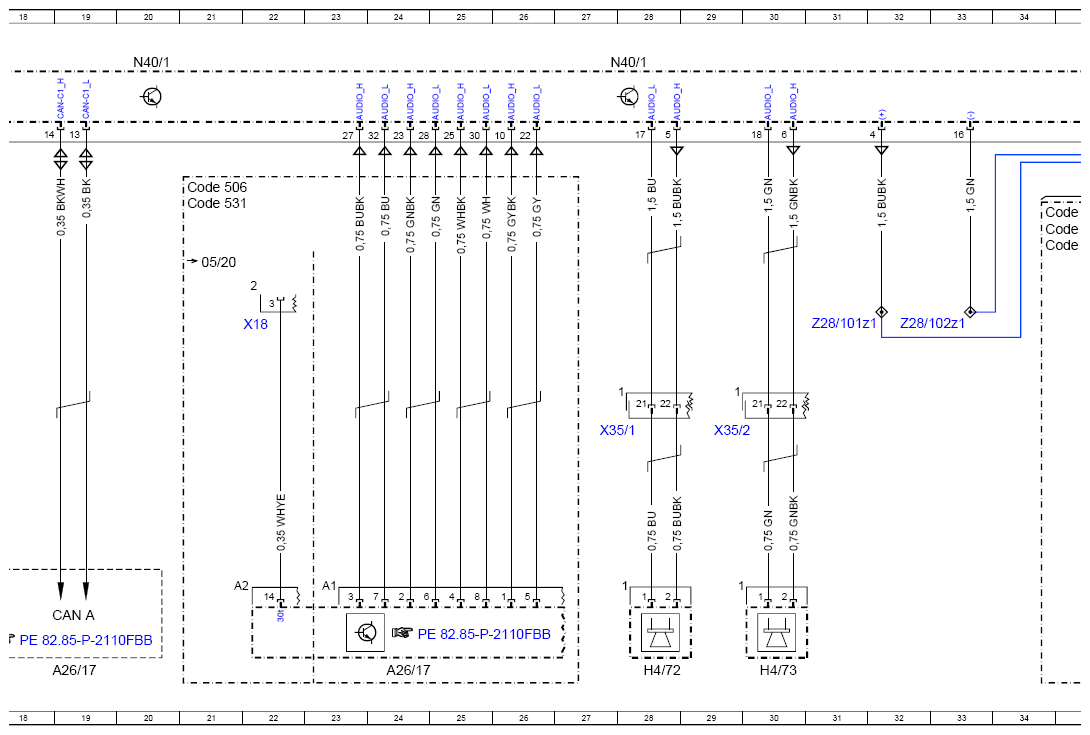

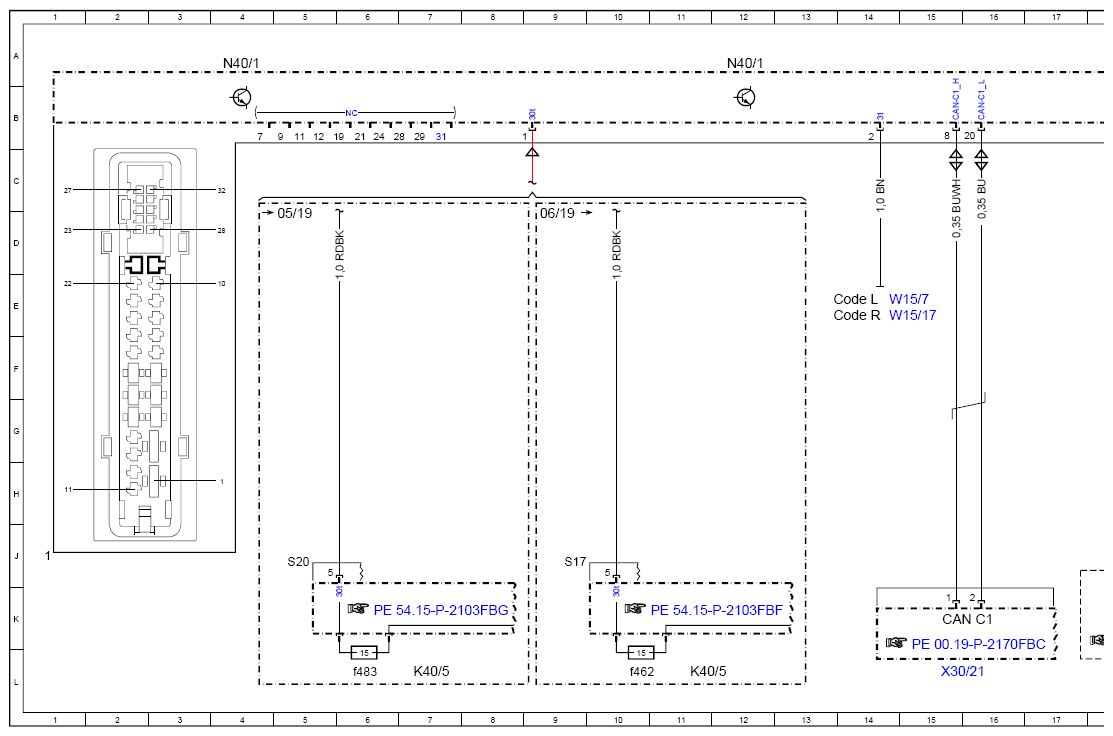

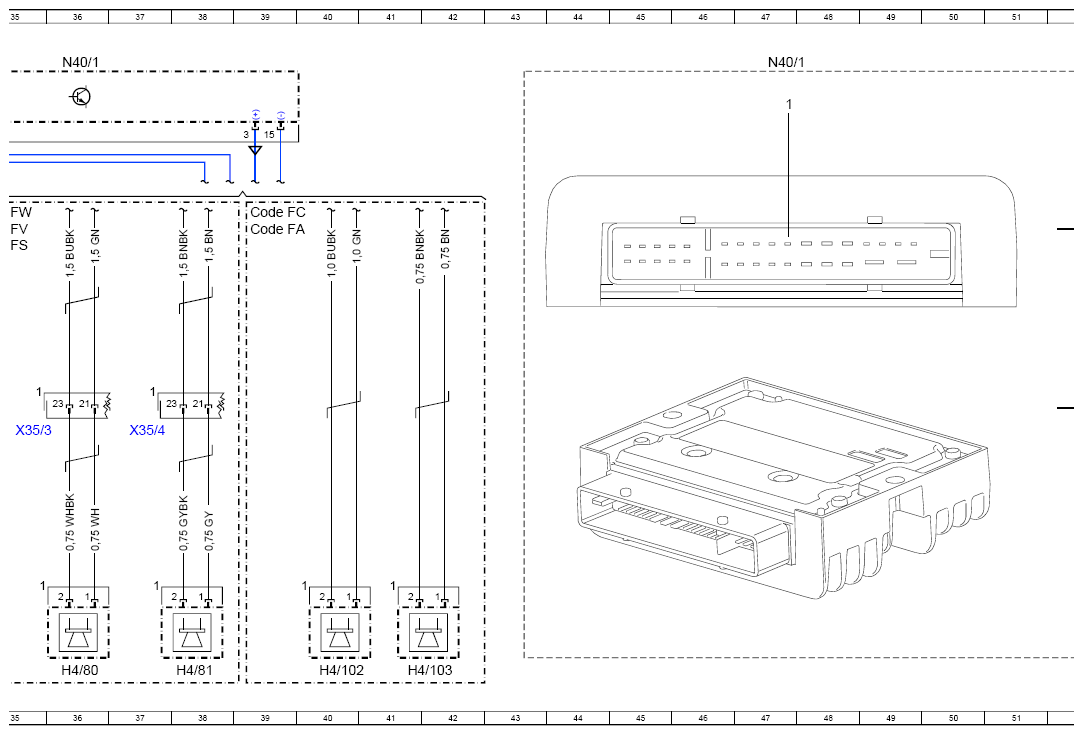

Wiring Diagram Of Engine Sound Control Unit - PE54.21-P-2148-97FBB
Model 205 as of model year 2019 with code B63 (AMG eSound) Control unit N40/1
| Code: | Designation: | Position: |
|---|---|---|

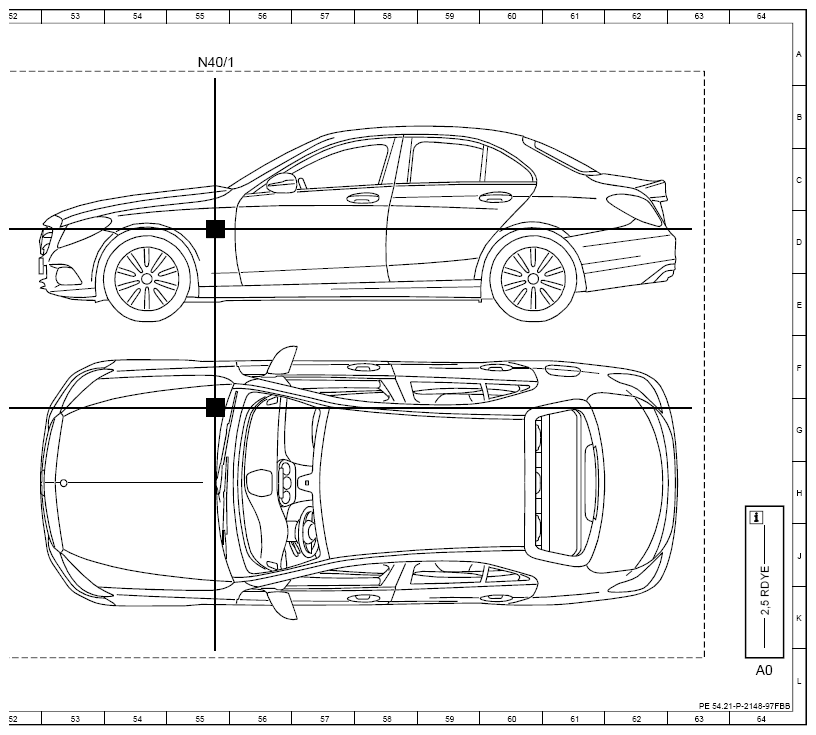

| A0 | Use of wiring diagrams | 64L |
| A26/17 | Head unit | 19L |
| A26/17 | Head unit | 24L |
| CAN A | Telematics CAN | 19K |
| CAN C1 | Drivetrain CAN | 15K |
| Code 506 | Audio 20 NTG 5.5 radio | 21C |
| Code 531 | COMAND APS | 21C |
| Code FA | CABRIOLET | 39D |
| Code FC | COUPE | 39D |
| Code FS | STATION WAGON | 34D |
| Code FV | LONG SEDAN | 34D |
| Code FW | SEDAN | 34D |
| Code L | LEFT-HAND DRIVE | 13E |
| Code R | RIGHT-HAND DRIVE | 13E |
| H4/102 | Left rear sidewall cover midrange speaker | 40L |
| H4/103 | Right rear sidewall cover midrange speaker | 41L |
| H4/72 | Left front door midrange speaker | 28L |
| H4/73 | Right front door midrange speaker | 30L |
| H4/80 | Left rear door/side paneling midrange speaker | 36L |
| H4/81 | Right rear door/side paneling midrange speaker | 38L |
| K40/5 | Rear fuse and relay module | 7L |
| K40/5 | Rear fuse and relay module | 11L |
| K40/5f462 | Fuse 462 | 10L |
| K40/5f483 | Fuse 483 | 6L |
| N40/1 | Engine sound control unit | 12A |
| N40/1 | Engine sound control unit | 4A |
| N40/1 | Engine sound control unit | 20A |
| N40/1 | Engine sound control unit | 28A |
| N40/1 | Engine sound control unit | 36A |
| N40/1 | Engine sound control unit | 47A |
| N40/1 | Engine sound control unit | 55A |
| W15/17 | Additional battery ground point | 14E |
| W15/7 | Right front footwell ground point | 14E |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 22E |
| X30/21 | Drivetrain CAN (CAN C1) potential distributor electrical connector | 15L |
| X35/1 | Driver door electrical connector | 27G |
| X35/2 | Front passenger door electrical connector | 29G |
| X35/3 | Left rear door electrical connector | 35G |
| X35/4 | Right rear door electrical connector | 37G |
| Z28/101z1 | Right front footwell subwoofer speaker end sleeve (+ signal) | 31E |
| Z28/102z1 | Right front footwell subwoofer speaker end sleeve (- signal) | 33E |
