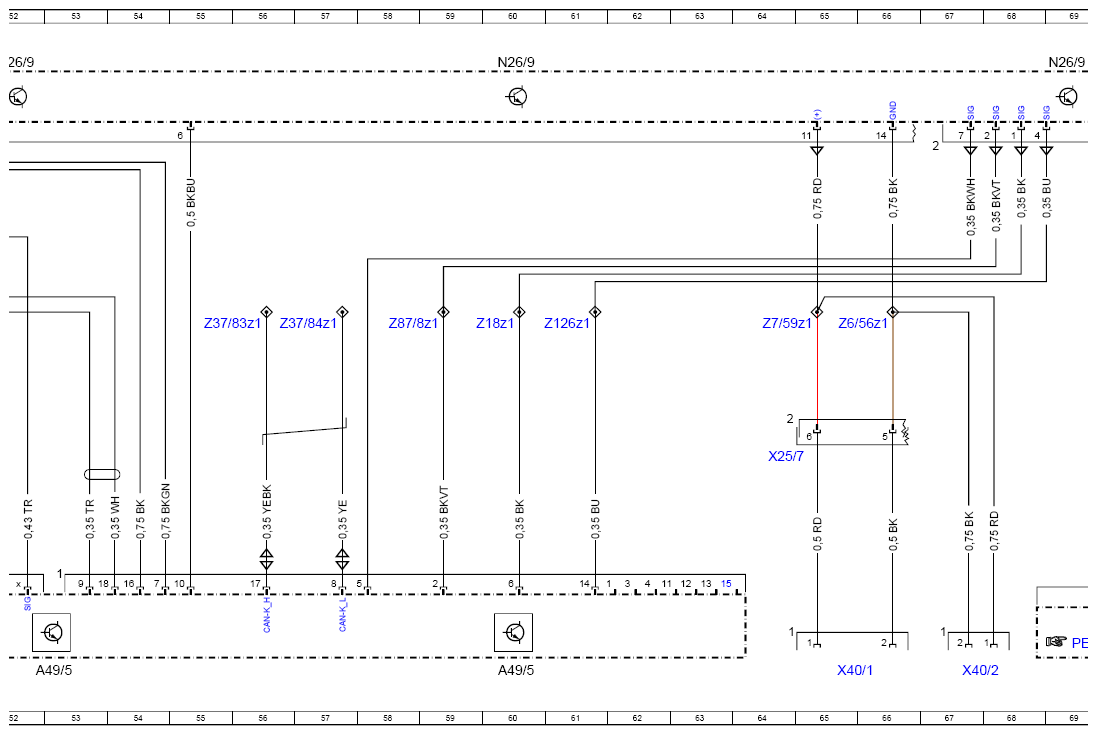

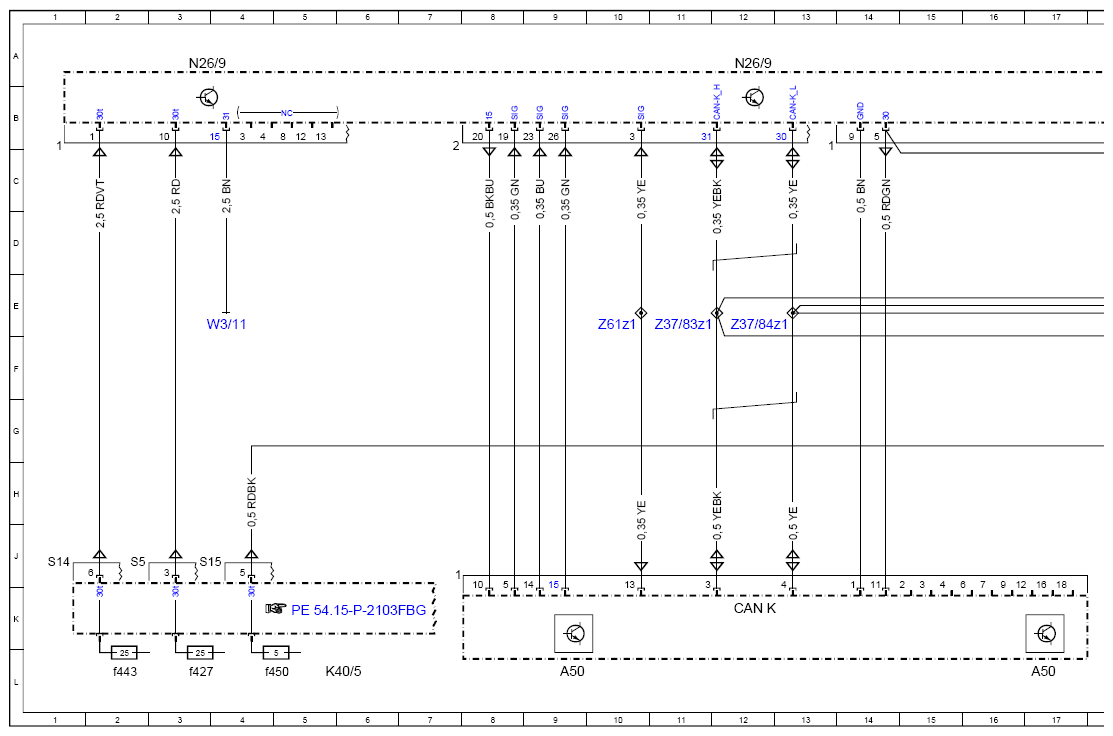

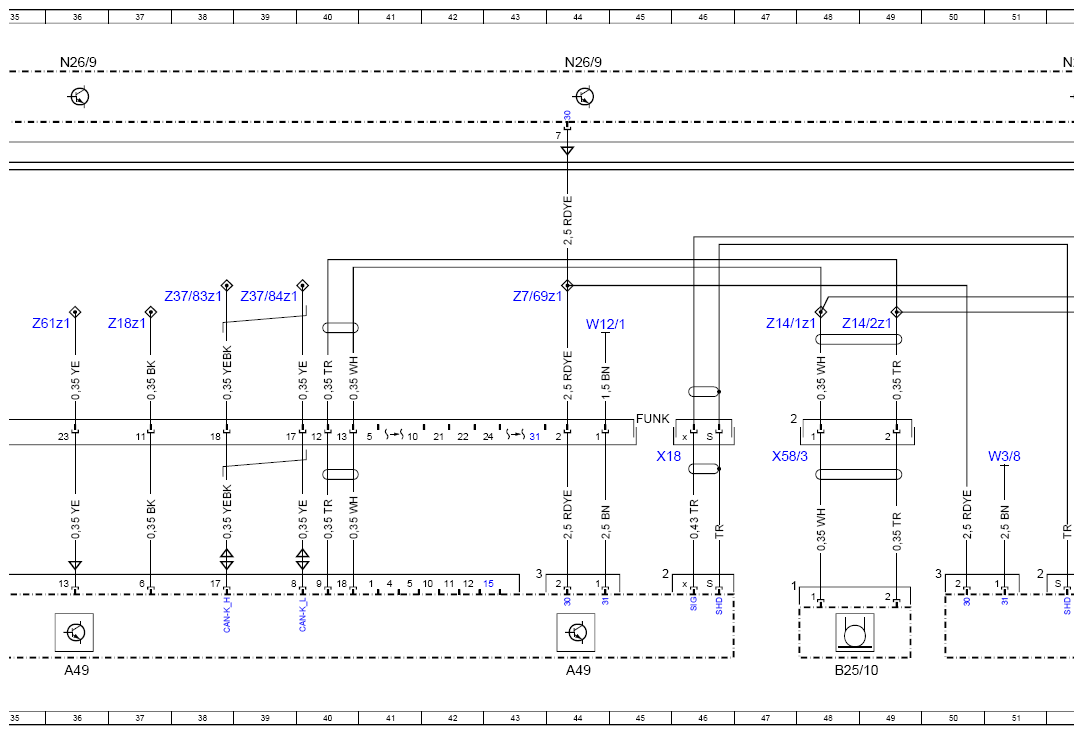

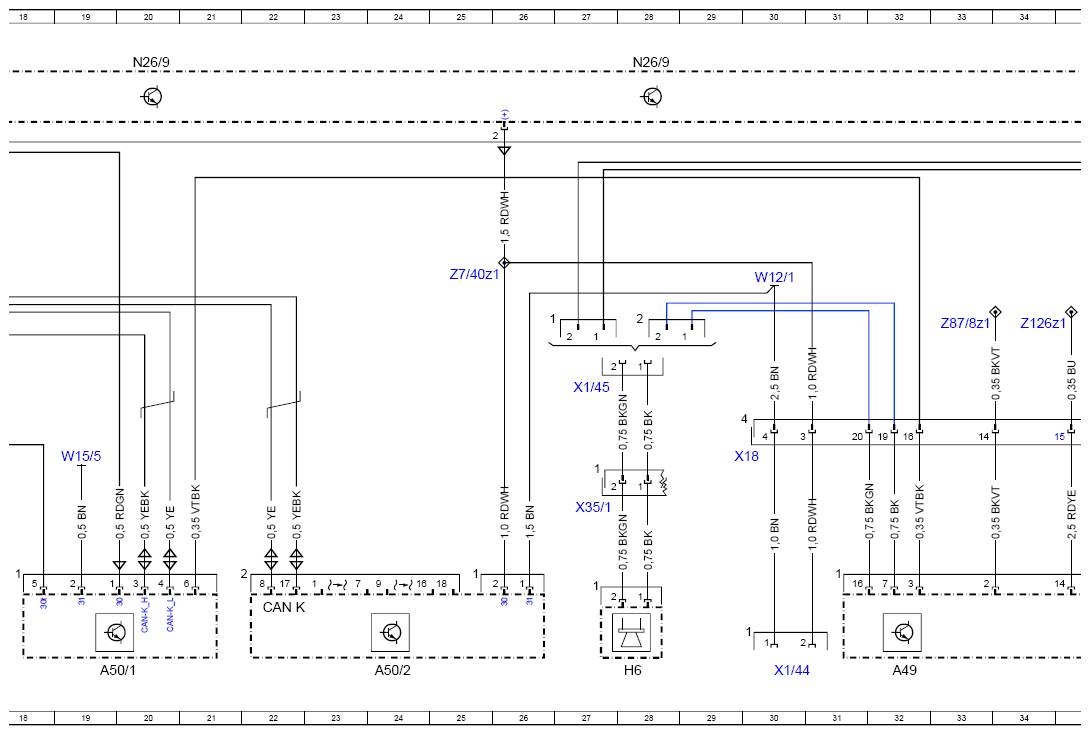

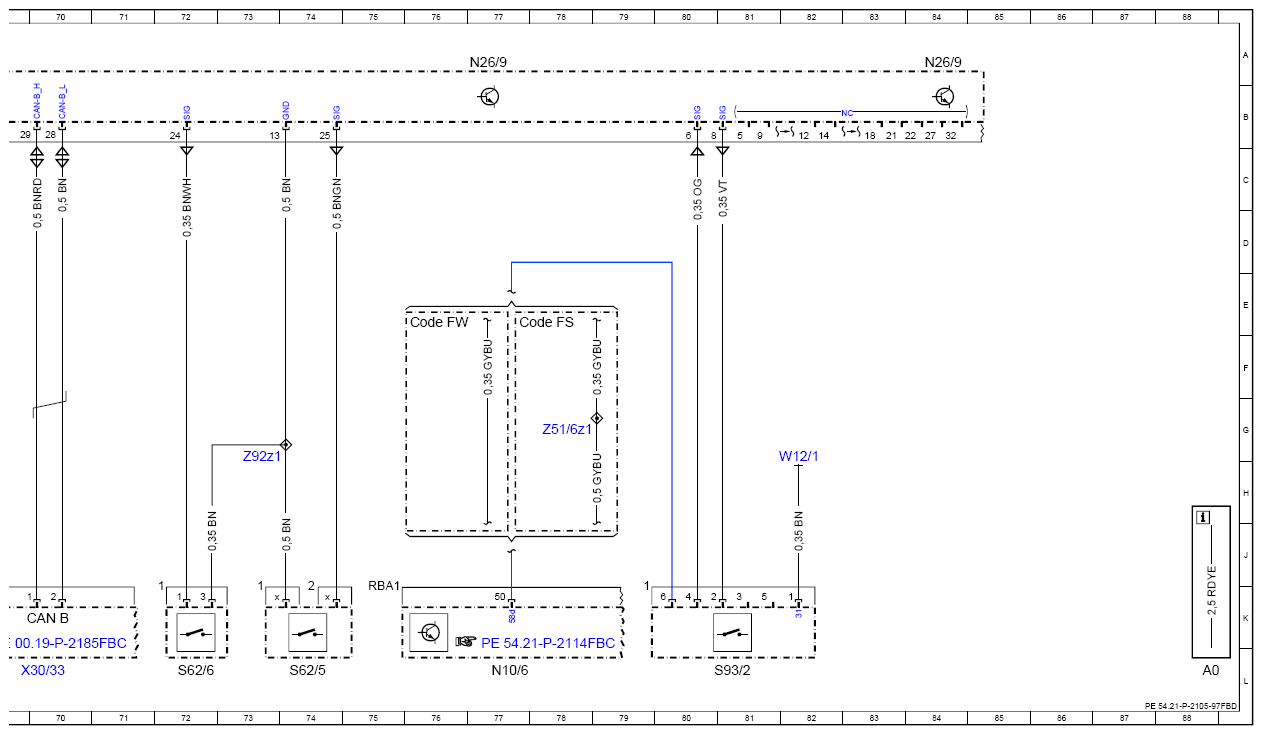

Wiring Diagram, Special Vehicle Multifunction Control Unit (SVMCU (MSS)) - PE54.21-P-2105-97FBD
Model 205 as of model year 2019 up to model year 2021 with code 965 (Taxi/rental car - electrical pre-installation) Control unit N26/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| A49 | Two-way radio | 32L |
| A49 | Two-way radio | 36L |
| A49 | Two-way radio | 44L |
| A49/5 | Radio data transmission two-way radio | 53L |
| A49/5 | Radio data transmission two-way radio | 60L |
| A50 | Taximeter | 17L |
| A50 | Taximeter | 9L |
| A50/1 | Mirror taximeter | 19L |
| A50/2 | Card reader and printer | 24L |
| B25/10 | Taxi two-way radio microphone | 48L |
| CAN B | Interior CAN | 70K |
| CAN K | Multifunction CAN | 12K |
| CAN K | Multifunction CAN | 22K |
| Code FS | STATION WAGON | 77E |
| Code FW | SEDAN | 76E |
| H6 | Taxi two-way radio speaker | 28L |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5f427 | Fuse 427 | 3L |
| K40/5f443 | Fuse 443 | 2L |
| K40/5f450 | Fuse 450 | 4L |
| N10/6 | Front SAM control unit | 77L |
| N26/9 | Special-purpose vehicle multifunction control unit | 3A |
| N26/9 | Special-purpose vehicle multifunction control unit | 12A |
| N26/9 | Special-purpose vehicle multifunction control unit | 20A |
| N26/9 | Special-purpose vehicle multifunction control unit | 28A |
| N26/9 | Special-purpose vehicle multifunction control unit | 36A |
| N26/9 | Special-purpose vehicle multifunction control unit | 44A |
| N26/9 | Special-purpose vehicle multifunction control unit | 52A |
| N26/9 | Special-purpose vehicle multifunction control unit | 60A |
| N26/9 | Special-purpose vehicle multifunction control unit | 69A |
| N26/9 | Special-purpose vehicle multifunction control unit | 77A |
| N26/9 | Special-purpose vehicle multifunction control unit | 84A |
| S62/5 | Emergency alarm system "Cancel" button | 74L |
| S62/6 | Emergency alarm system "Trigger" button | 72L |
| S93/2 | Two-way radio switch | 81L |
| W12/1 | Right center console ground point | 30E |
| W12/1 | Right center console ground point | 44E |
| W12/1 | Right center console ground point | 82H |
| W15/5 | Left front footwell ground point | 19H |
| W3/11 | Left rear wheel well ground point | 4E |
| W3/8 | Right rear wheel well ground point | 51H |
| X1/44 | Taxi peripheral device electrical connector | 30L |
| X1/45 | Two-way radio speaker electrical connector | 27F |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 30H |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 45H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 64H |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 70L |
| X35/1 | Driver door electrical connector | 27H |
| X40/1 | Roof sign lamp intermediate connector | 65L |
| X40/2 | International roof sign electrical connector | 67L |
| X58/3 | Microphone separation point | 47H |
| Z12/6z1 | Taximeter status connector sleeve (taxi) | 34E |
| Z12/6z1 | Taximeter status connector sleeve (taxi) | 61E |
| Z14/1z1 | Microphone connector sleeve (+) | 47E |
| Z14/2z1 | Microphone connector sleeve (-) | 49E |
| Z18z1 | Emergency call connector sleeve | 37E |
| Z18z1 | Emergency call connector sleeve | 60E |
| Z37/83z1 | Multifunction CAN high connector sleeve | 11E |
| Z37/83z1 | Multifunction CAN high connector sleeve | 38E |
| Z37/83z1 | Multifunction CAN high connector sleeve | 56E |
| Z37/84z1 | Multifunction CAN low connector sleeve | 12E |
| Z37/84z1 | Multifunction CAN low connector sleeve | 39E |
| Z37/84z1 | Multifunction CAN low connector sleeve | 57E |
| Z51/6z1 | Circuit 58d vehicle interior connector sleeve | 78G |
| Z6/56z1 | Circuit 31 connector sleeve | 66E |
| Z61z1 | Signal line connector sleeve | 10E |
| Z61z1 | Signal line connector sleeve | 36E |
| Z7/40z1 | Circuit 30 power supply connector sleeve | 25E |
| Z7/59z1 | Circuit 30 power supply connector sleeve | 64E |
| Z7/69z1 | Circuit 30 power supply connector sleeve (two-way radio) | 43E |
| Z87/8z1 | Two-way radio cut-in connector sleeve | 33E |
| Z87/8z1 | Two-way radio cut-in connector sleeve | 58E |
| Z92z1 | Taxi emergency alarm connector sleeve | 73G |
