Wiring Diagram Of HERMES Control Unit - PE82.85-P-2107-97FBB
Model 205 as of model year 2019 with code 362 (HERMES communications module LTE) with code 364 (HERMES - UMTS communications module for Russia) Control unit N112/9
| Code: | Designation: | Position: |
|---|---|---|

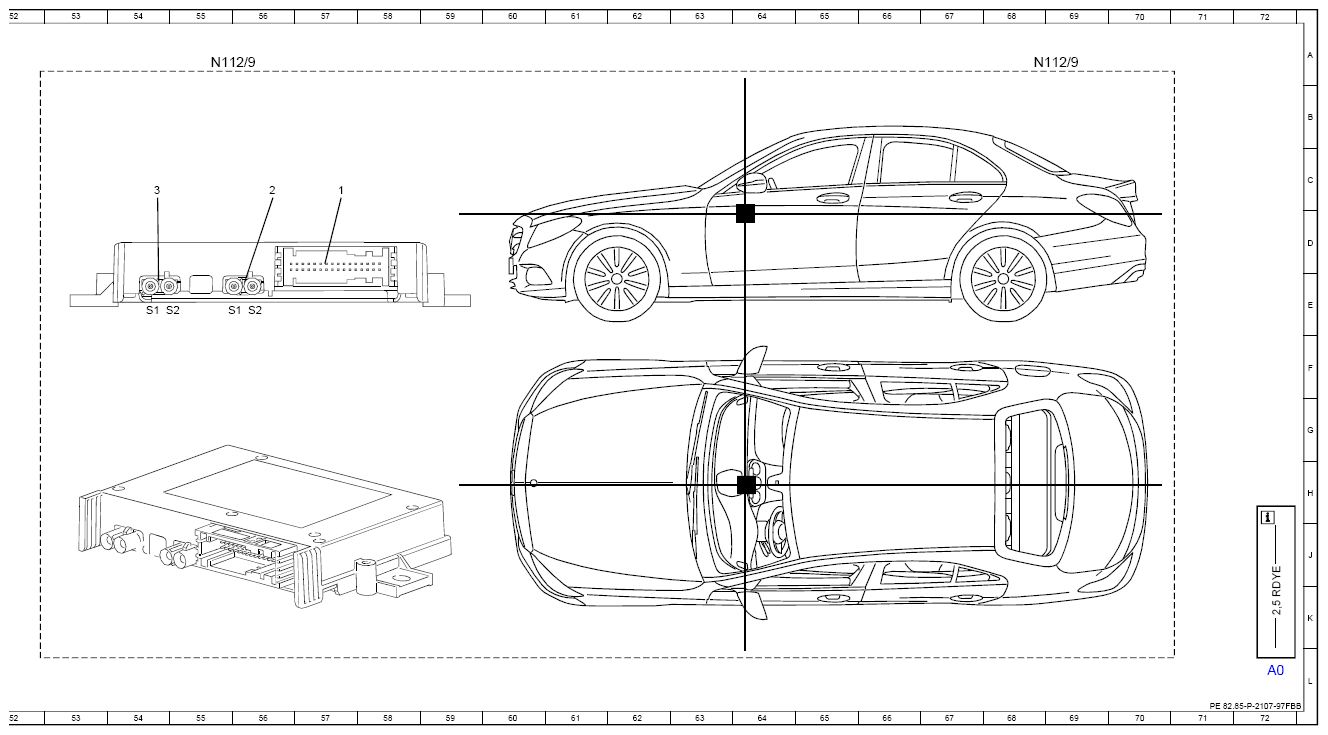

| A0 | Use of wiring diagrams | 72L |
| A2/109 | Telephone antenna splitter | 49L |

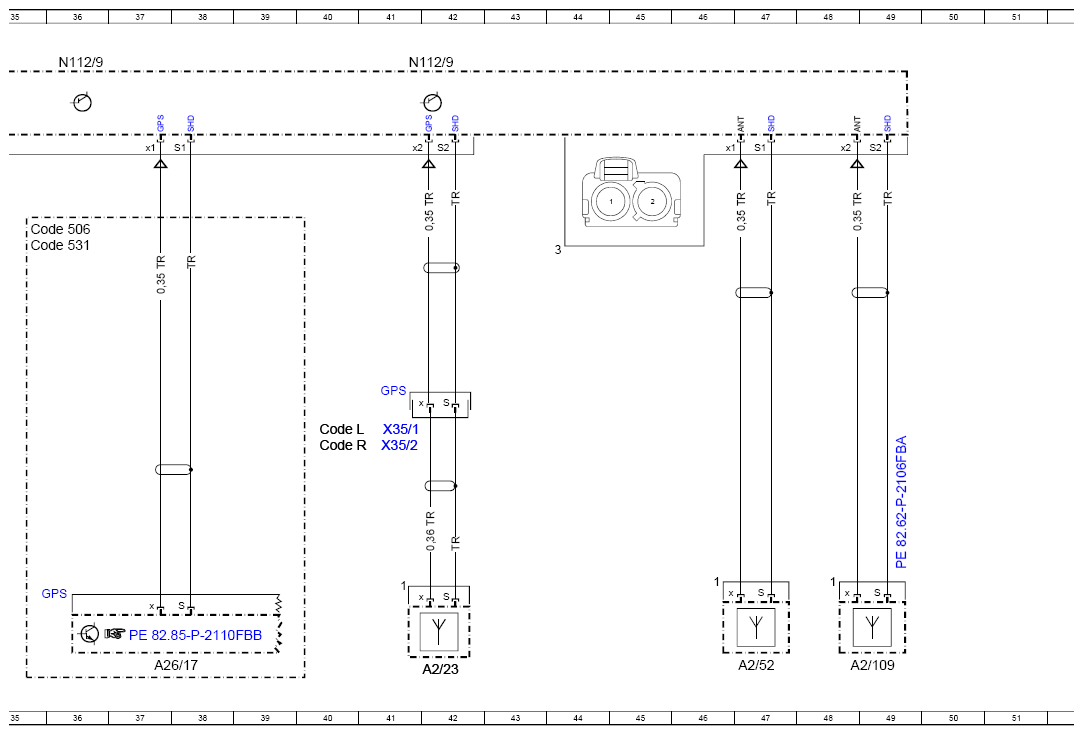

| A2/23 | GPS antenna | 42L |
| A2/52 | Emergency call system antenna | 47L |
| A26/17 | Head unit | 27L |
| A26/17 | Head unit | 37L |
| CAN D | Diagnostic CAN | 16K |
| CAN L | Hybrid CAN | 12K |
| Code 506 | Audio 20 NTG 5.5 radio | 25D |
| Code 506 | Audio 20 NTG 5.5 radio | 35D |
| Code 531 | COMAND APS | 25D |
| Code 531 | COMAND APS | 35D |
| Code 810 | Sound system | 20D |
| Code 853 | Midline sound system | 20D |
| Code L | LEFT-HAND DRIVE | 40G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 10D |
| Code R | RIGHT-HAND DRIVE | 40G |
| Code U10 | SBE - Seat occupancy recognition | 18L |
| Code U10 | SBE - Seat occupancy recognition | 18L |

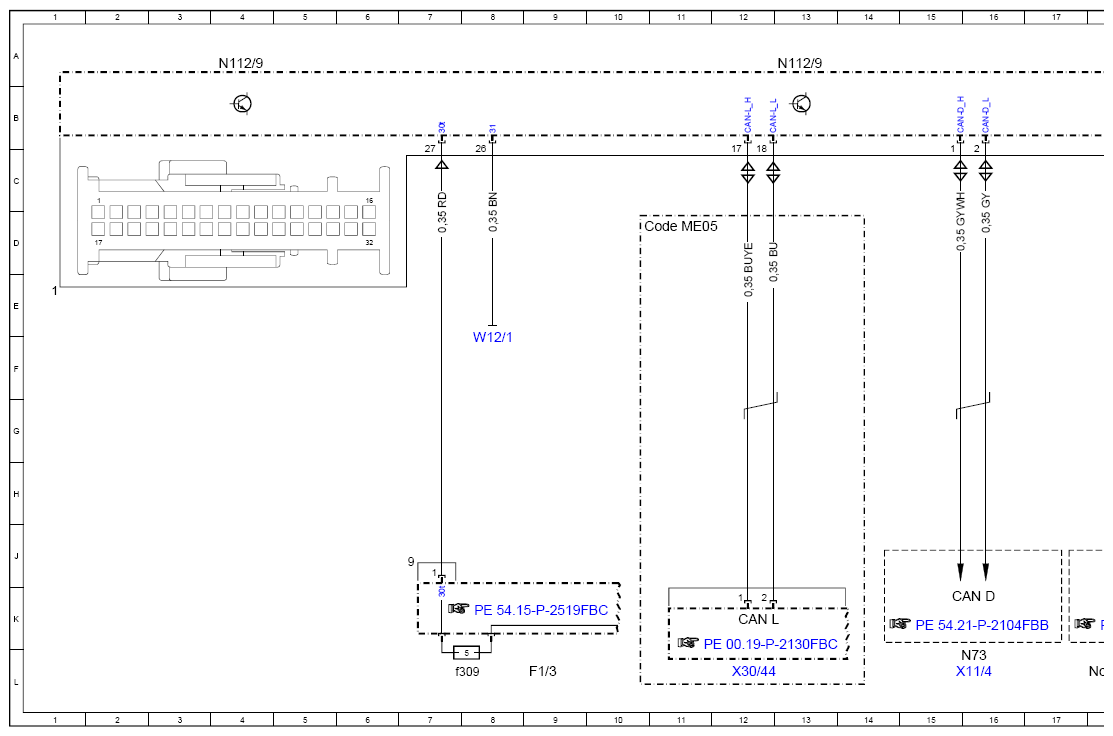

| F1/3 | Passenger-side A-pillar fuse box | 9L |
| F1/3f309 | Fuse 309 | 7L |
| H4/27 | Center instrument panel speaker | 31L |
| LIN E2 | Seat occupied recognition LIN | 18K |
| N110 | Weight Sensing System (WSS) control unit | 19L |
| N112/9 | HERMES control unit | 4A |
| N112/9 | HERMES control unit | 13A |
| N112/9 | HERMES control unit | 20A |
| N112/9 | HERMES control unit | 28A |
| N112/9 | HERMES control unit | 36A |
| N112/9 | HERMES control unit | 41A |
| N112/9 | HERMES control unit | 55A |
| N112/9 | HERMES control unit | 68A |
| N2/10 | Supplemental restraint system control unit | 19L |

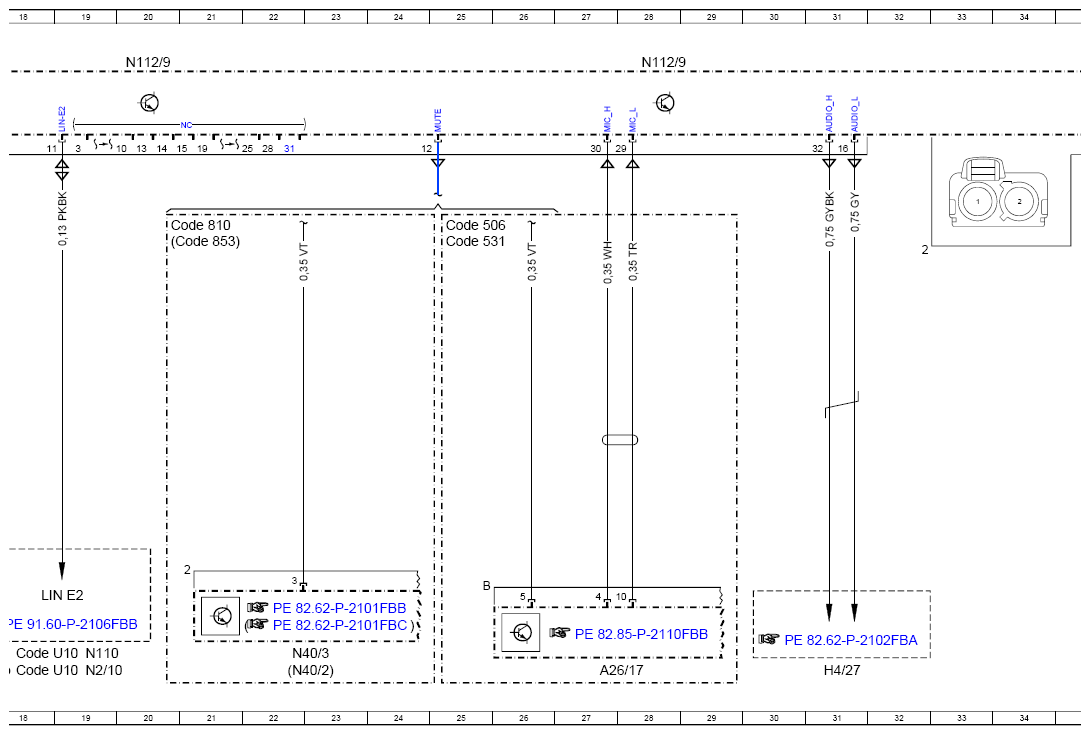

| N40/2 | Sound system midline amplifier control unit | 22L |
| N40/3 | Sound system amplifier control unit | 22L |
| N73 | Electronic ignition switch control unit | 16L |
| W12/1 | Right center console ground point | 8F |
| X11/4 | Diagnostic connector | 16L |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 12L |
| X35/1 | Driver door electrical connector | 41G |
| X35/2 | Front passenger door electrical connector | 41G |
