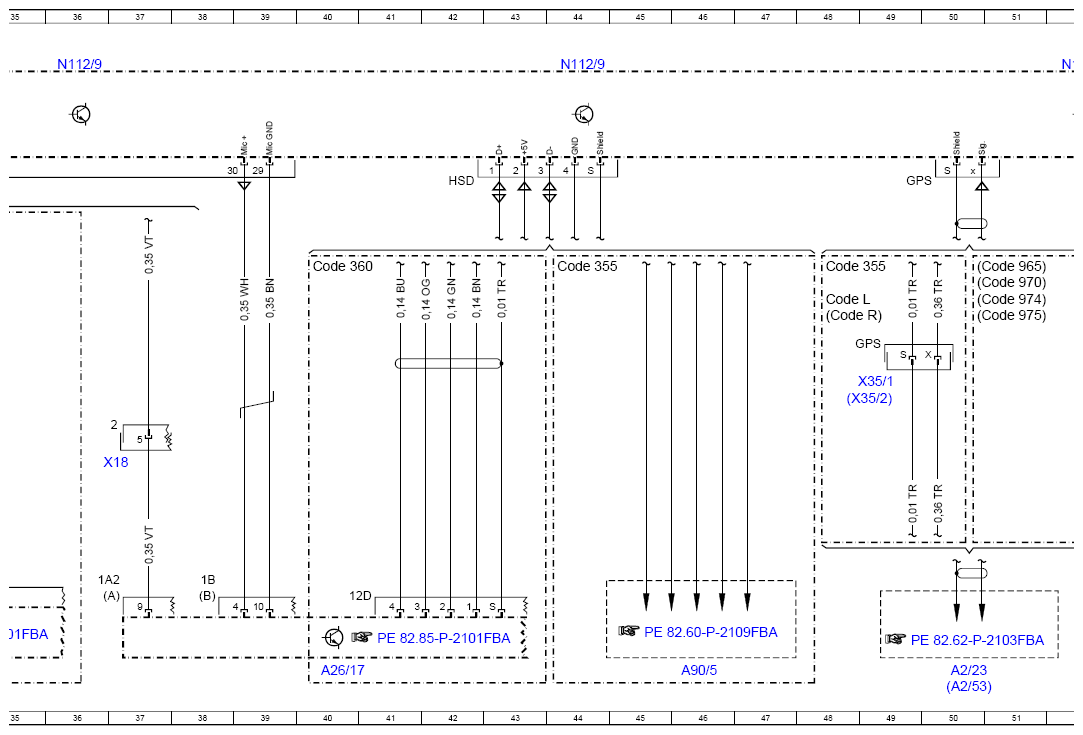

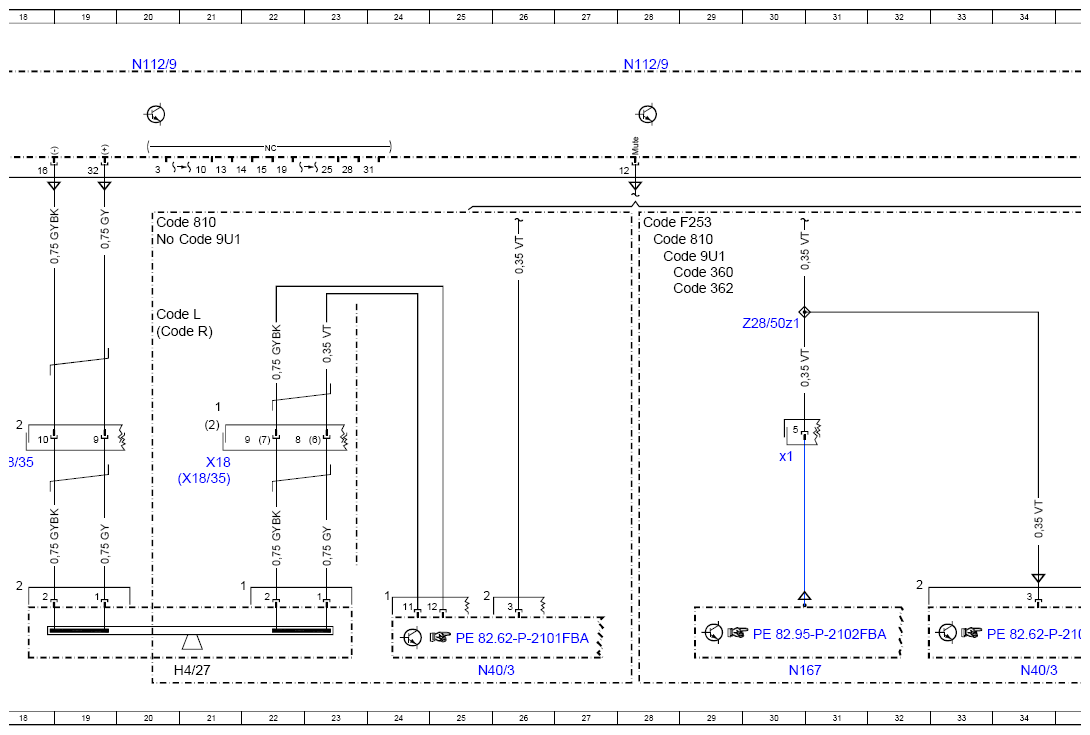

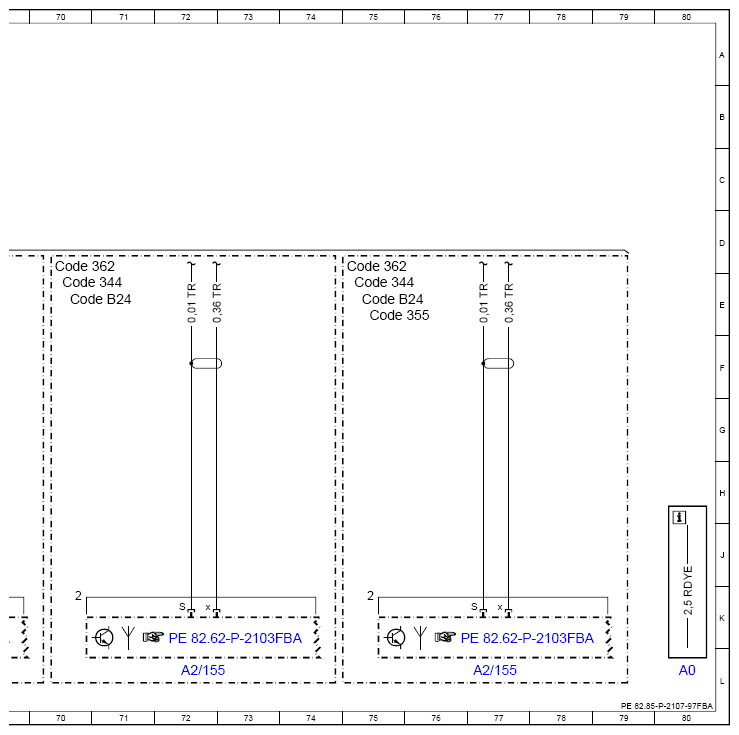

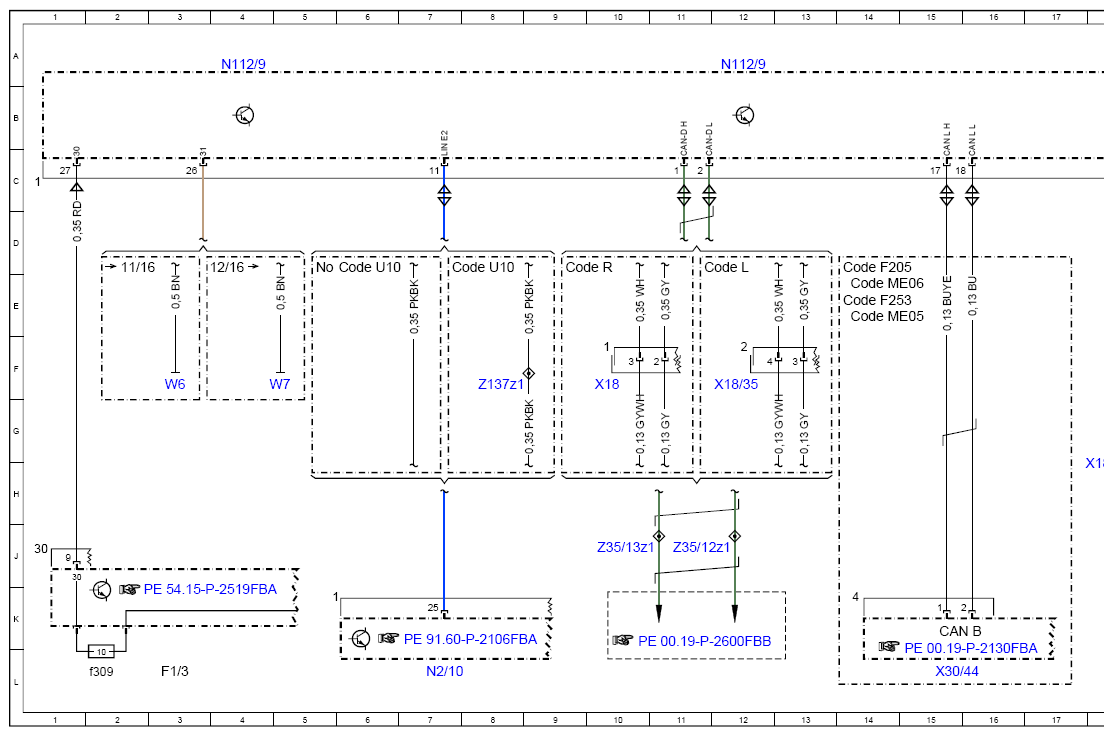

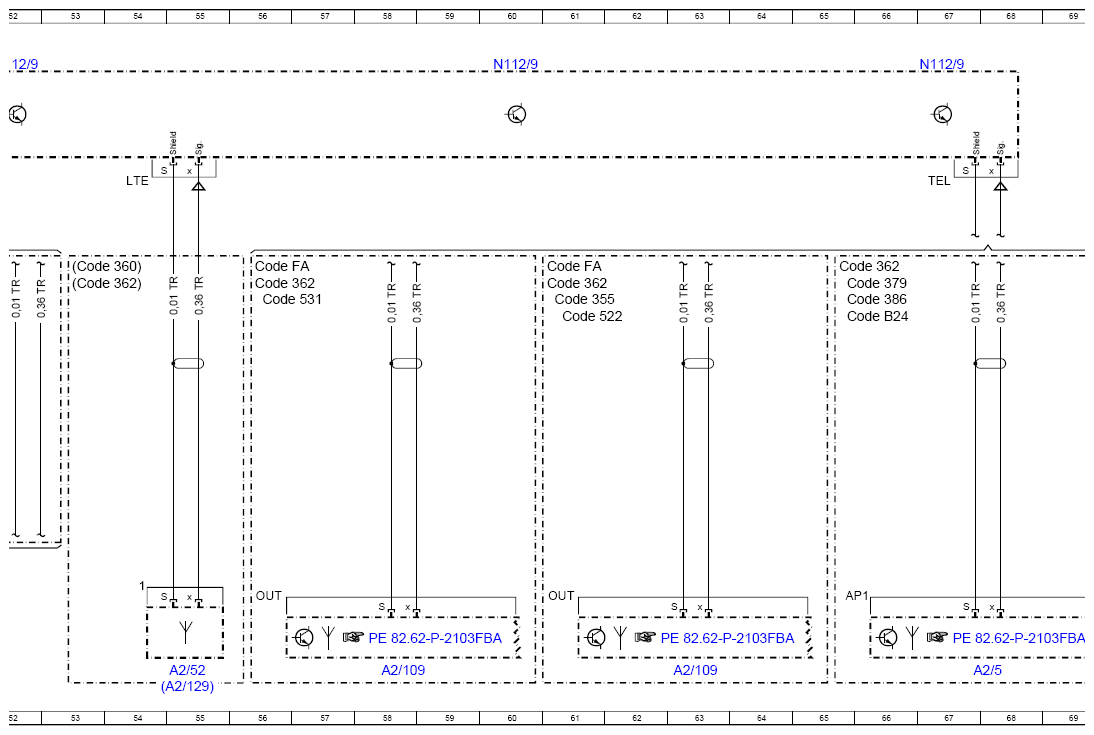

Wiring Diagram Of HERMES Control Unit - PE82.85-P-2107-97FBA
Model 205 up to model year 2019 with code 360 (HERMES UMTS) with code 362 (HERMES communications module LTE) Model 253 (except 253.99) up to model year 2020 with code 360 (HERMES UMTS) with code 362 (HERMES communications module LTE)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 80L |
| A2/109 | Telephone antenna splitter | 58L |
| A2/109 | Telephone antenna splitter | 63L |
| A2/129 | Communications module/stationary heater antenna | 55L |
| A2/155 | Telephone and stationary heater antenna changeover switch | 72L |
| A2/155 | Telephone and stationary heater antenna changeover switch | 77L |
| A2/23 | GPS antenna | 50L |
| A2/5 | Global positioning system antenna splitter | 67L |
| A2/52 | Emergency call system antenna | 55L |
| A2/53 | Mobile phone and stationary heater radio remote control antenna splitter | 50L |
| A26/17 | Head unit | 40L |
| A90/5 | Multimedia connection unit | 46L |
| CAN B | Interior CAN | 15K |
| Code 344 | Antenna preinstallation for taxi | 70E |
| Code 344 | Antenna preinstallation for taxi | 75E |
| Code 355 | Preinstallation for navigation retrofit | 44D |
| Code 355 | Preinstallation for navigation retrofit | 48D |
| Code 355 | Preinstallation for navigation retrofit | 61E |
| Code 355 | Preinstallation for navigation retrofit | 75E |
| Code 360 | HERMES UMTS | 40D |
| Code 360 | HERMES UMTS | 28E |
| Code 360 | HERMES UMTS | 53D |
| Code 362 | HERMES LTE | 28E |
| Code 362 | HERMES LTE | 65D |
| Code 362 | HERMES LTE | 53E |
| Code 362 | HERMES LTE | 56E |
| Code 362 | HERMES LTE | 61E |
| Code 362 | HERMES LTE | 70D |
| Code 362 | HERMES LTE | 75D |
| Code 379 | Telephone module with Bluetooth® (SAP profile) | 65E |
| Code 386 | Comfort telephony | 65E |
| Code 522 | Audio 20 radio | 61E |
| Code 531 | COMAND APS | 56E |
| Code 810 | Sound system | 20D |
| Code 810 | Sound system | 28D |
| Code 965 | Taxi/rental car - Pre-installation | 50D |
| Code 970 | Police emergency vehicles | 50E |
| Code 974 | Fire department lead emergency vehicle preinstallation | 50E |
| Code 975 | Emergency physician vehicle preinstallation | 50E |
| Code 9U1 | ECALL RUSSIA (GLONASS) preinstallation | 20D |
| Code 9U1 | ECALL RUSSIA (GLONASS) preinstallation | 28D |
| Code B24 | Radio remote control for stationary heater | 65E |
| Code B24 | Radio remote control for stationary heater | 70E |
| Code B24 | Radio remote control for stationary heater | 75E |
| Code F205 | MODEL SERIES 205 | 14D |
| Code F253 | MODEL SERIES 253 | 14E |
| Code F253 | MODEL SERIES 253 | 28D |
| Code FA | CABRIOLET | 56D |
| Code FA | CABRIOLET | 61D |
| Code L | LEFT-HAND DRIVE | 11D |
| Code L | LEFT-HAND DRIVE | 20E |
| Code L | LEFT-HAND DRIVE | 48E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 14E |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 14E |
| Code R | RIGHT-HAND DRIVE | 9D |
| Code R | RIGHT-HAND DRIVE | 20E |
| Code R | RIGHT-HAND DRIVE | 48E |
| Code U10 | SBE - Seat occupancy recognition | 6D |
| Code U10 | SBE - Seat occupancy recognition | 7D |
| F1/3 | Passenger-side A-pillar fuse box | 3L |
| F1/3f309 | Fuse 309 | 2L |
| H4/27 | Center instrument panel speaker | 21L |
| N112/9 | HERMES control unit | 4A |
| N112/9 | HERMES control unit | 12A |
| N112/9 | HERMES control unit | 28A |
| N112/9 | HERMES control unit | 20A |
| N112/9 | HERMES control unit | 36A |
| N112/9 | HERMES control unit | 44A |
| N112/9 | HERMES control unit | 52A |
| N112/9 | HERMES control unit | 60A |
| N112/9 | HERMES control unit | 67A |
| N167 | E-Call Russia (GLONASS) control unit | 30L |
| N167x1 | E-Call Russia (GLONASS) control unit electrical connector 1 | 30H |
| N2/10 | Supplemental restraint system control unit | 7L |
| N40/3 | Sound system amplifier control unit | 25L |
| N40/3 | Sound system amplifier control unit | 34L |
| W6 | Left wheel arch trunk ground point | 3F |
| W7 | Right wheel house trunk ground point | 5F |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 10F |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 21H |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 37H |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 12F |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 18H |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 21H |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 15L |
| X35/1 | Driver door electrical connector | 49F |
| X35/2 | Front passenger door electrical connector | 49G |
| Z137z1 | Left door LIN connector sleeve | 8F |
| Z28/50z1 | Mute connector sleeve | 30E |
| Z35/12z1 | Diagnostic CAN (CAN D) low connector sleeve | 11J |
| Z35/13z1 | Diagnostic CAN (CAN D) high connector sleeve | 10J |
