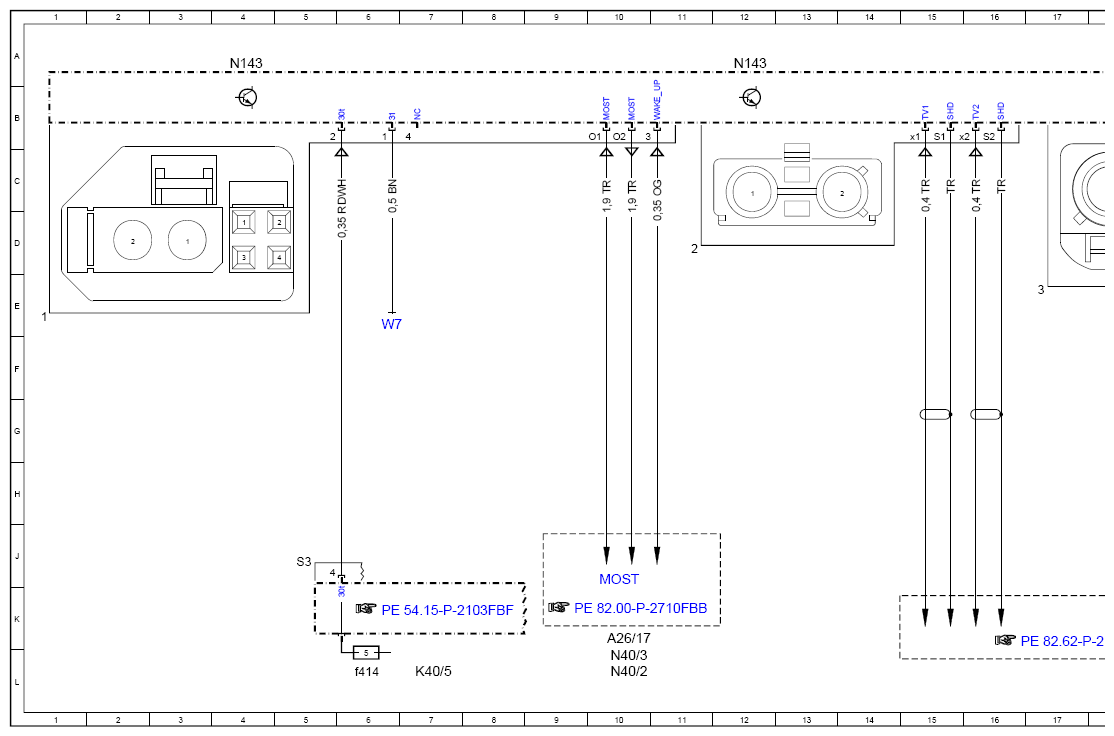

Wiring Diagram For TV Tuner Control Unit - PE82.60-P-2110-97FBA
Model 205 as of model year 2019 with code 865 (digital TV) Control unit N143
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| A26/17 | Head unit | 10K |
| K40/5 | Rear fuse and relay module | 7L |
| K40/5f414 | Fuse 414 | 6L |
| MOST | Media Oriented System Transport | 10J |

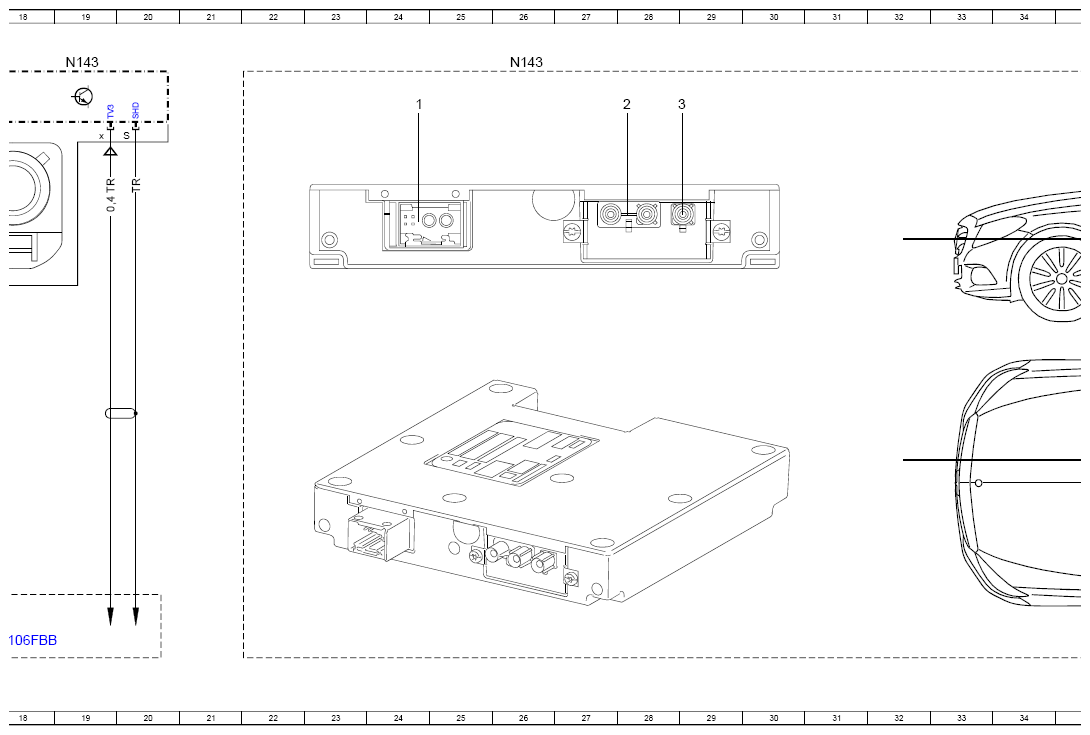

| N143 | TV tuner control unit | 4A |
| N143 | TV tuner control unit | 12A |
| N143 | TV tuner control unit | 19A |
| N143 | TV tuner control unit | 26A |

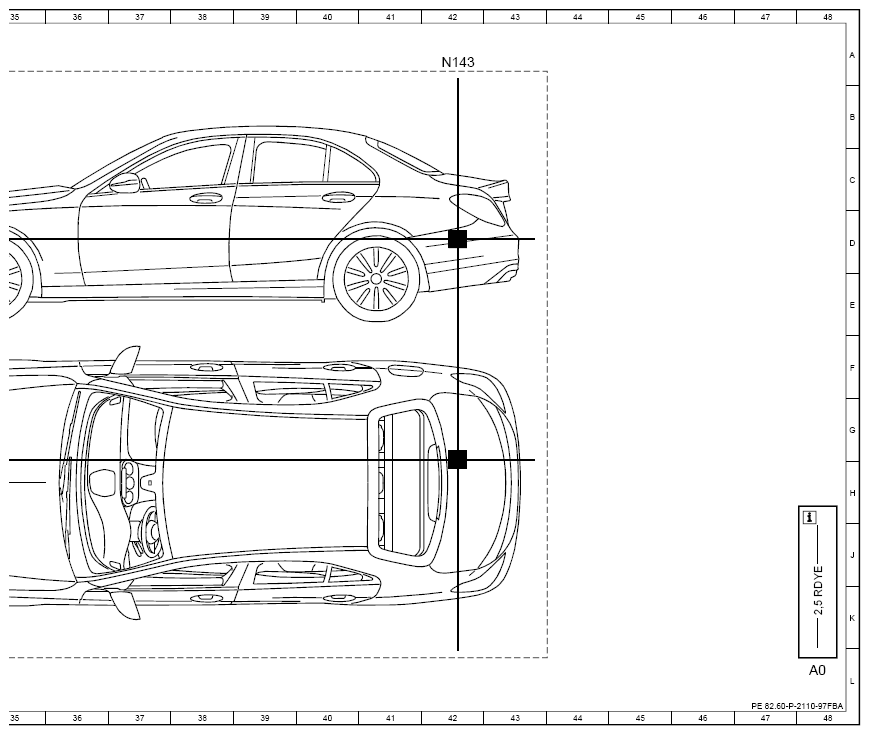

| N143 | TV tuner control unit | 42A |
| N40/2 | Sound system midline amplifier control unit | 10L |
| N40/3 | Sound system amplifier control unit | 10L |
| W7 | Right wheel house trunk ground point | 6E |
