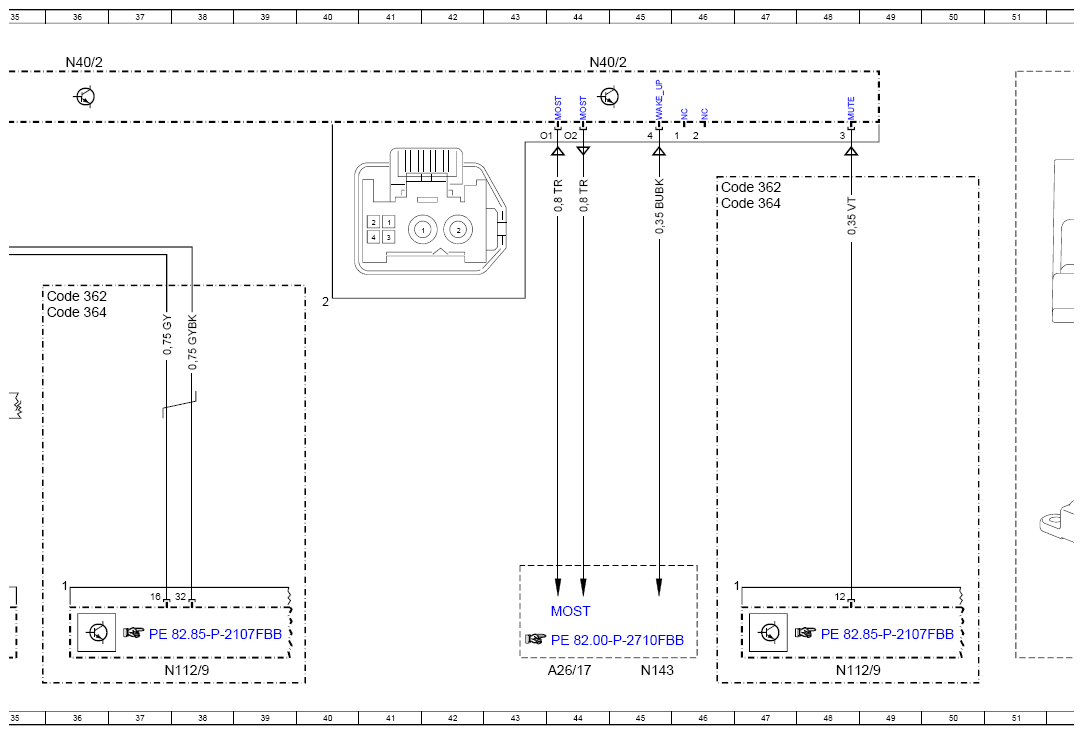

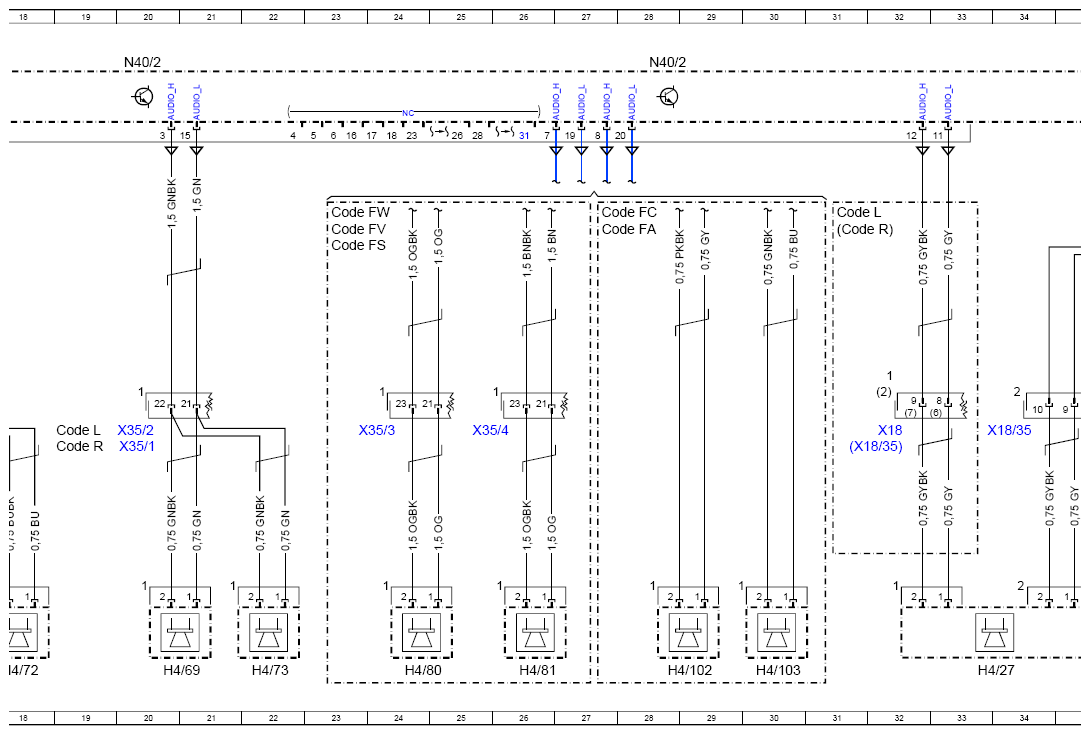

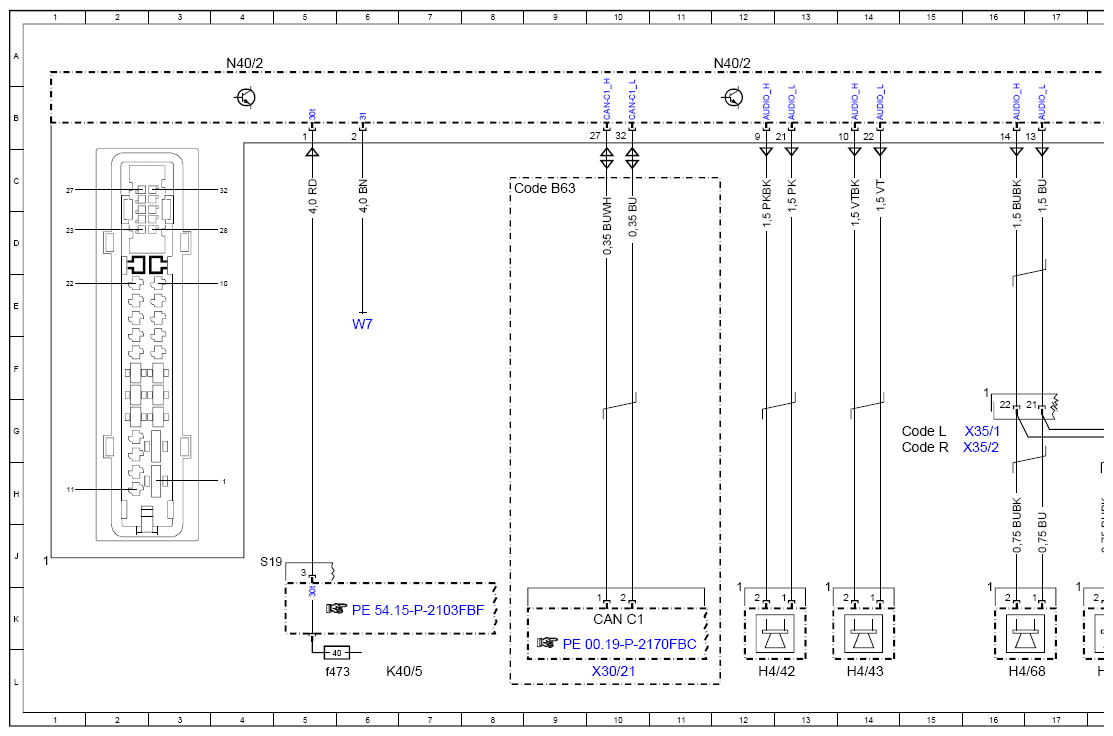

Sound Amplifier Control Unit Wiring Diagram - PE82.62-P-2101-97FBC
Model 205 as of model year 2019 with code 853 ("Midline" sound system) Control unit N40/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| A26/17 | Head unit | 44L |
| CAN C1 | Drivetrain CAN | 10K |
| Code 362 | HERMES LTE | 36E |
| Code 362 | HERMES LTE | 46C |
| Code 364 | HERMES UMTS communications module for Russia | 36E |
| Code 364 | HERMES UMTS communications module for Russia | 46C |
| Code B63 | AMG eSound | 8C |
| Code FA | CABRIOLET | 27D |
| Code FC | COUPE | 27D |
| Code FS | STATION WAGON | 23D |
| Code FV | LONG SEDAN | 23D |
| Code FW | SEDAN | 23D |
| Code L | LEFT-HAND DRIVE | 19G |
| Code L | LEFT-HAND DRIVE | 15G |
| Code L | LEFT-HAND DRIVE | 31D |
| Code R | RIGHT-HAND DRIVE | 15G |
| Code R | RIGHT-HAND DRIVE | 19G |
| Code R | RIGHT-HAND DRIVE | 31D |
| H4/102 | Left rear sidewall cover midrange speaker | 28L |
| H4/103 | Right rear sidewall cover midrange speaker | 30L |
| H4/27 | Center instrument panel speaker | 33L |
| H4/42 | Left footwell woofer | 12L |
| H4/43 | Right footwell woofer | 14L |
| H4/68 | Left front door tweeter | 16L |
| H4/69 | Right front door tweeter | 20L |
| H4/72 | Left front door midrange speaker | 18L |
| H4/73 | Right front door midrange speaker | 22L |
| H4/80 | Left rear door/side paneling midrange speaker | 24L |
| H4/81 | Right rear door/side paneling midrange speaker | 26L |
| K40/5 | Rear fuse and relay module | 6L |
| K40/5f473 | Fuse 473 | 5L |
| MOST | Media Oriented System Transport | 44K |
| N112/9 | HERMES control unit | 38L |
| N112/9 | HERMES control unit | 48L |
| N143 | TV tuner control unit | 45L |

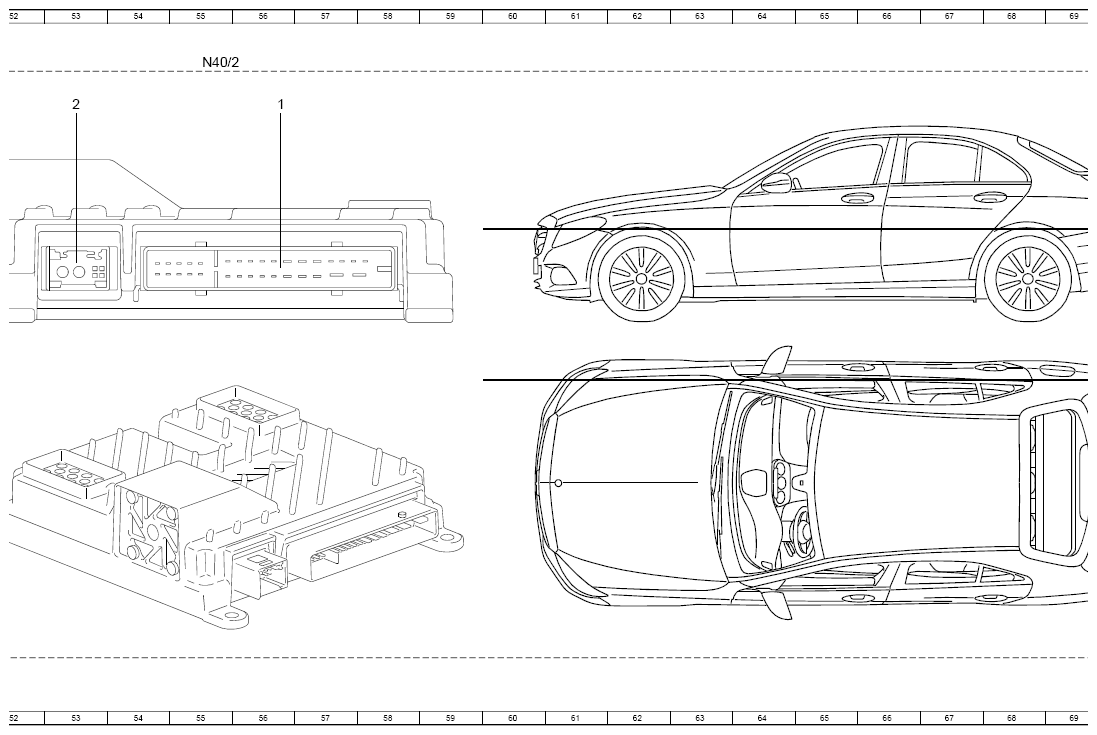

| N40/2 | Sound system midline amplifier control unit | 4A |
| N40/2 | Sound system midline amplifier control unit | 12A |
| N40/2 | Sound system midline amplifier control unit | 20A |
| N40/2 | Sound system midline amplifier control unit | 28A |
| N40/2 | Sound system midline amplifier control unit | 36A |
| N40/2 | Sound system midline amplifier control unit | 44A |
| N40/2 | Sound system midline amplifier control unit | 55A |
| N40/2 | Sound system midline amplifier control unit | 69A |
| W7 | Right wheel house trunk ground point | 6E |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 32G |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 34G |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 32G |
| X30/21 | Drivetrain CAN (CAN CD potential distributor electrical connector | 10L |
| X35/1 | Driver door electrical connector | 16G |
| X35/1 | Driver door electrical connector | 20G |
| X35/2 | Front passenger door electrical connector | 20G |
| X35/2 | Front passenger door electrical connector | 16G |
| X35/3 | Left rear door electrical connector | 24G |
| X35/4 | Right rear door electrical connector | 25G |
