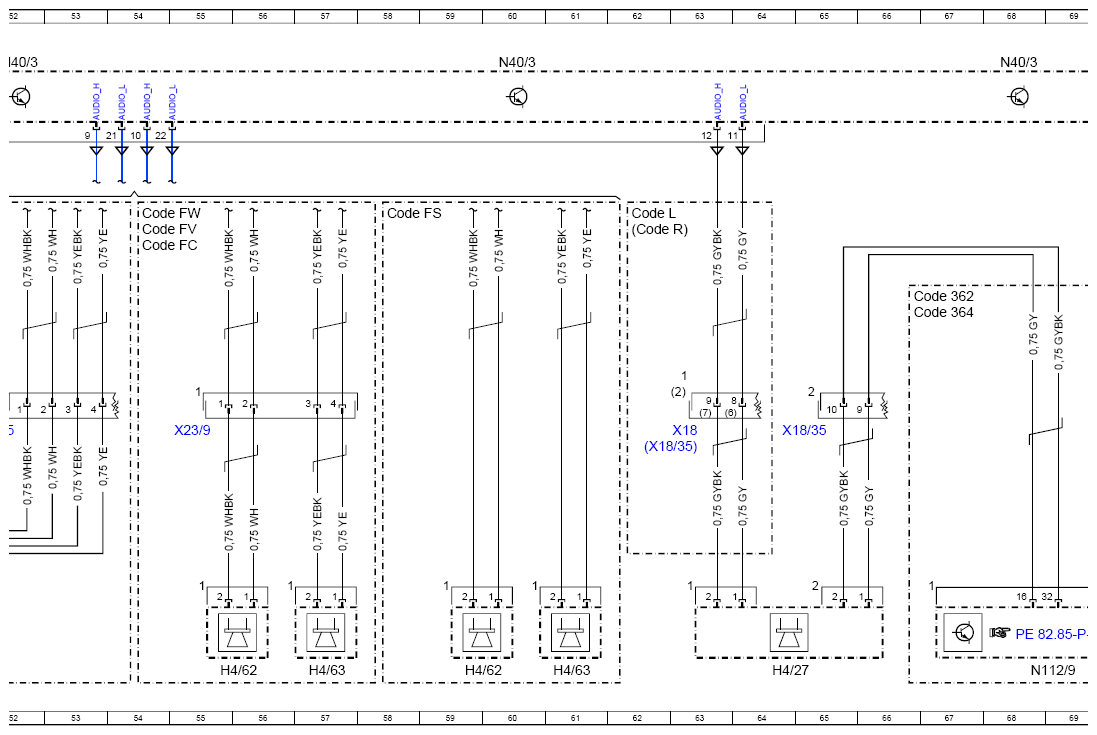

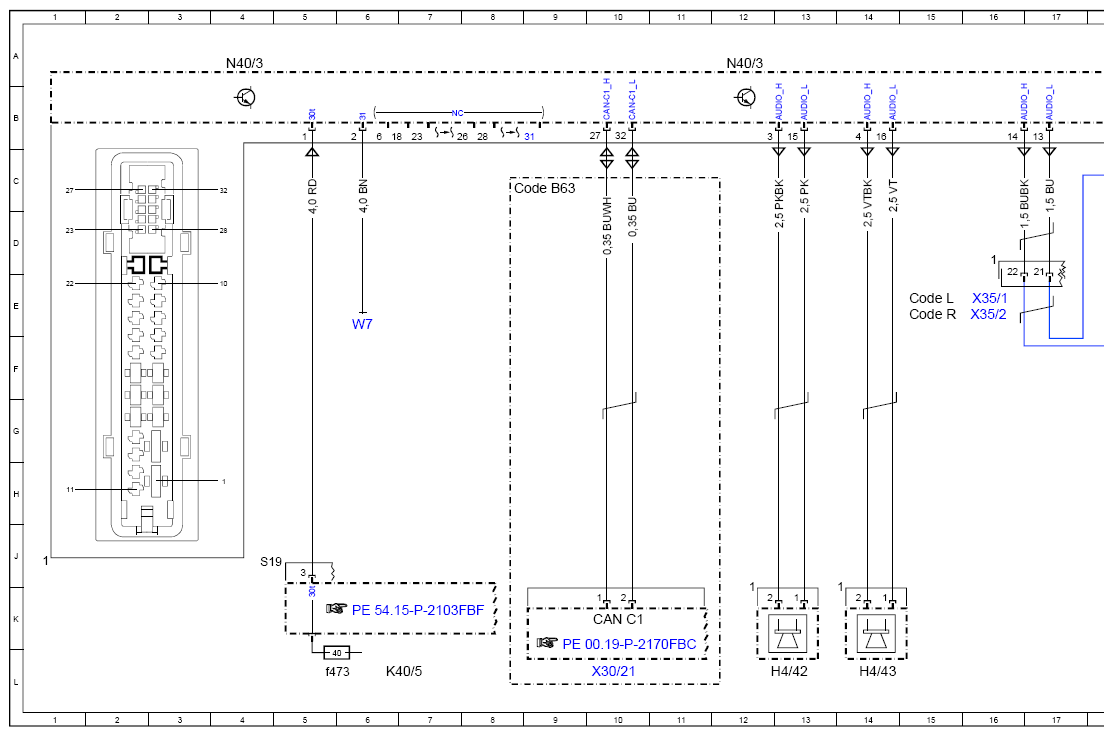

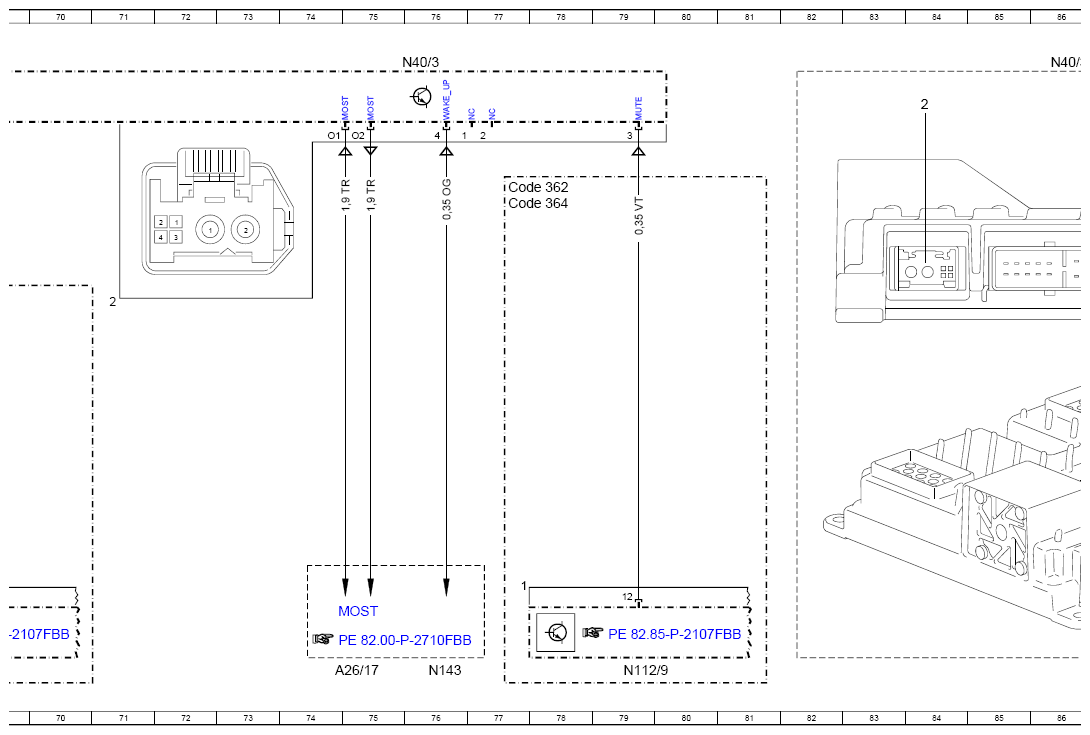

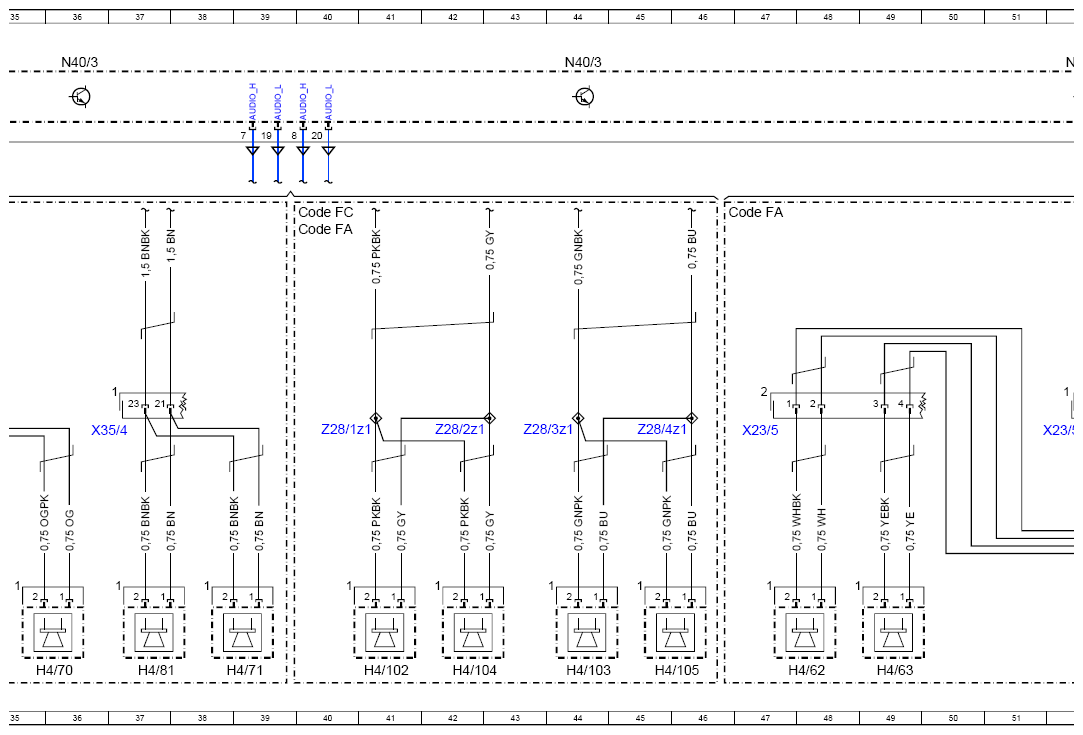

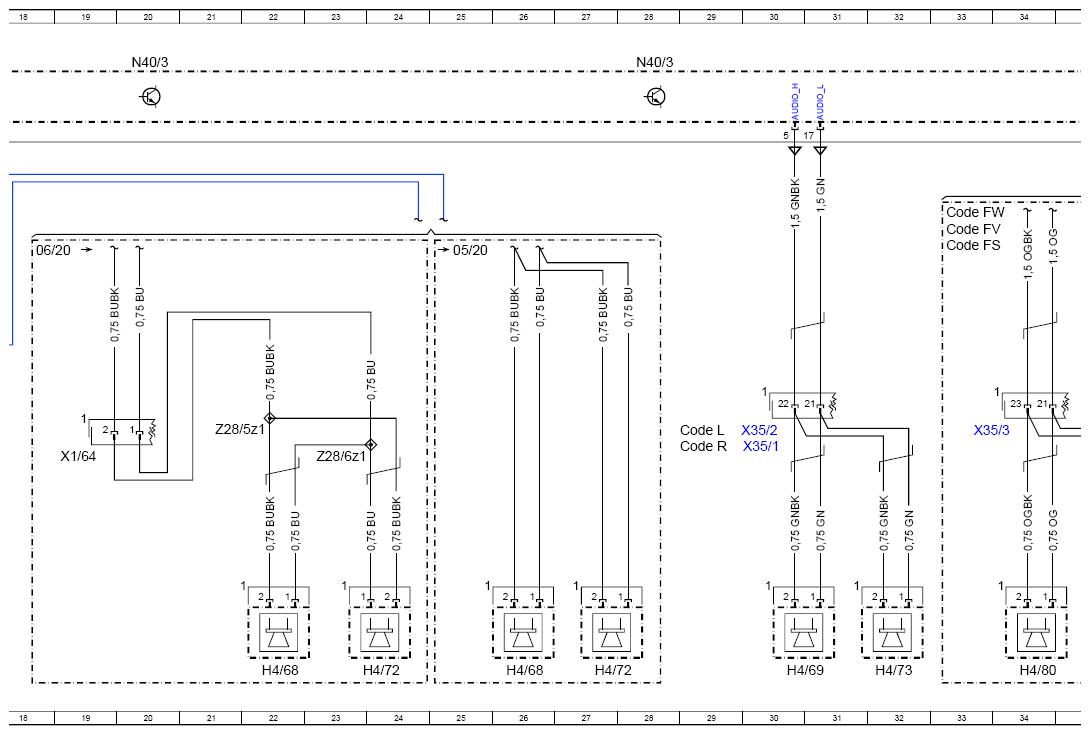

Sound Amplifier Control Unit Wiring Diagram - PE82.62-P-2101-97FBB
Model 205 as of model year 2019 with code 810 (Premium sound system) Control unit N40/3
| Code: | Designation: | Position: |
|---|---|---|

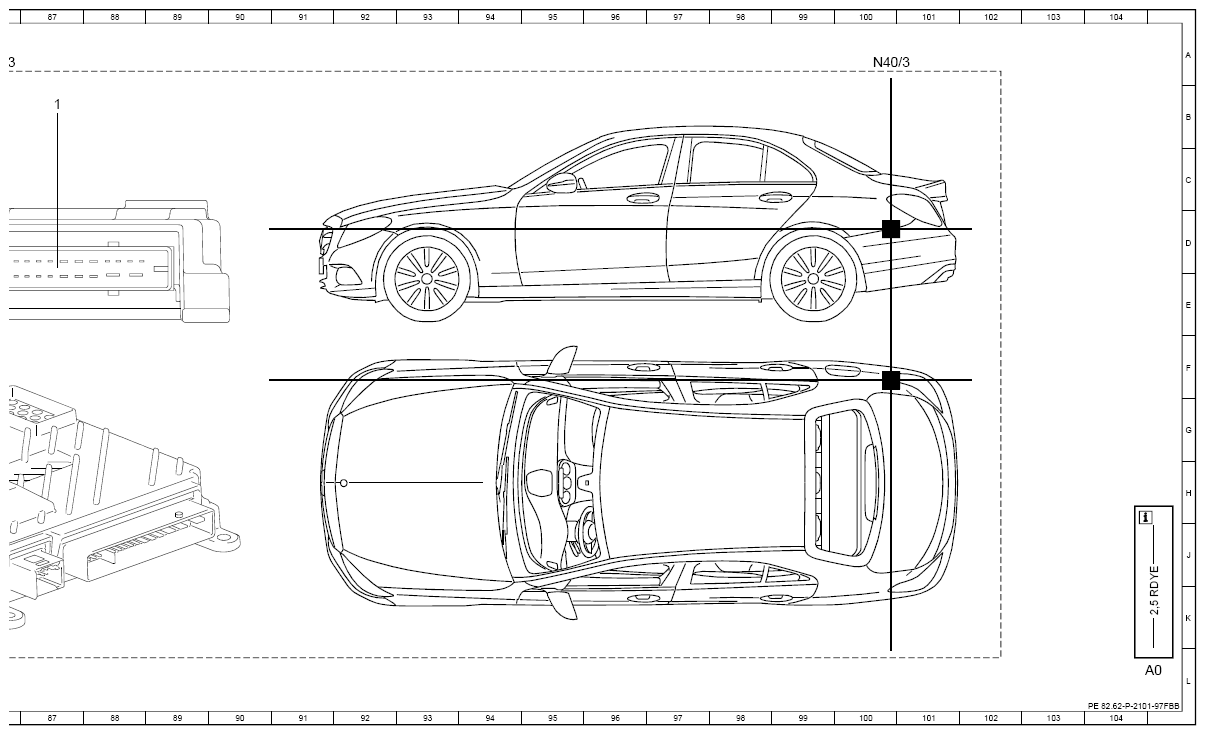

| A0 | Use of wiring diagrams | 105L |
| A26/17 | Head unit | 75L |
| CAN C1 | Drivetrain CAN | 10K |
| Code 362 | HERMES LTE | 66E |
| Code 362 | HERMES LTE | 77C |
| Code 364 | HERMES UMTS communications module for Russia | 66E |
| Code 364 | HERMES UMTS communications module for Russia | 77C |
| Code B63 | AMG eSound | 8C |
| Code FA | CABRIOLET | 40D |
| Code FA | CABRIOLET | 46D |
| Code FC | COUPE | 40D |
| Code FC | COUPE | 54D |
| Code FS | STATION WAGON | 33D |
| Code FS | STATION WAGON | 58D |
| Code FV | LONG SEDAN | 33D |
| Code FV | LONG SEDAN | 54D |
| Code FW | SEDAN | 33D |
| Code FW | SEDAN | 54D |
| Code L | LEFT-HAND DRIVE | 28G |
| Code L | LEFT-HAND DRIVE | 15E |
| Code L | LEFT-HAND DRIVE | 62D |
| Code R | RIGHT-HAND DRIVE | 28G |
| Code R | RIGHT-HAND DRIVE | 15E |
| Code R | RIGHT-HAND DRIVE | 62D |
| H4/102 | Left rear sidewall cover midrange speaker | 41L |
| H4/103 | Right rear sidewall cover midrange speaker | 44L |
| H4/104 | Left rear sidewall cover tweeter | 42L |
| H4/105 | Right rear sidewall cover tweeter | 45L |
| H4/27 | Center instrument panel speaker | 64L |
| H4/42 | Left footwell woofer | 13L |
| H4/43 | Right footwell woofer | 14L |
| H4/62 | Left rear surround sound system midrange speaker | 48L |
| H4/62 | Left rear surround sound system midrange speaker | 55L |
| H4/62 | Left rear surround sound system midrange speaker | 59L |
| H4/63 | Right rear surround sound system midrange speaker | 49L |
| H4/63 | Right rear surround sound system midrange speaker | 57L |
| H4/63 | Right rear surround sound system midrange speaker | 61L |
| H4/68 | Left front door tweeter | 26L |
| H4/68 | Left front door tweeter | 22L |
| H4/69 | Right front door tweeter | 30L |
| H4/70 | Left rear door/side paneling tweeter | 35L |
| H4/71 | Right rear door/side paneling tweeter | 39L |
| H4/72 | Left front door midrange speaker | 24L |
| H4/72 | Left front door midrange speaker | 27L |
| H4/73 | Right front door midrange speaker | 32L |
| H4/80 | Left rear door/side paneling midrange speaker | 34L |
| H4/81 | Right rear door/side paneling midrange speaker | 37L |
| K40/5 | Rear fuse and relay module | 6L |
| K40/5f473 | Fuse 473 | 5L |
| MOST | Media Oriented System Transport | 75K |
| N112/9 | HERMES control unit | 79L |
| N112/9 | HERMES control unit | 68L |
| N143 | TV tuner control unit | 76L |
| N40/3 | Sound system amplifier control unit | 4A |
| N40/3 | Sound system amplifier control unit | 12A |
| N40/3 | Sound system amplifier control unit | 20A |
| N40/3 | Sound system amplifier control unit | 28A |
| N40/3 | Sound system amplifier control unit | 36A |
| N40/3 | Sound system amplifier control unit | 44A |
| N40/3 | Sound system amplifier control unit | 52A |
| N40/3 | Sound system amplifier control unit | 60A |
| N40/3 | Sound system amplifier control unit | 68A |
| N40/3 | Sound system amplifier control unit | 76A |
| N40/3 | Sound system amplifier control unit | 86A |
| N40/3 | Sound system amplifier control unit | 100A |
| W7 | Right wheel house trunk ground point | 6E |
| X1/64 | Left front door dual coil speaker electrical connector | 19H |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 63G |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 62G |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 65G |
| X23/5 | Electrical connector/soft top compartment lid | 47G |
| X23/5 | Electrical connector/soft top compartment lid | 52G |
| X23/9 | Rear shelf electrical connector | 55G |
| X30/21 | Drivetrain CAN (CAN CD potential distributor electrical connector | 10L |
| X35/1 | Driver door electrical connector | 30G |
| X35/1 | Driver door electrical connector | 16E |
| X35/2 | Front passenger door electrical connector | 30G |
| X35/2 | Front passenger door electrical connector | 16E |
| X35/3 | Left rear door electrical connector | 33G |
| X35/4 | Right rear door electrical connector | 37G |
| Z28/1z1 | Left rear speaker group connector sleeve (+ signal) | 40G |
| Z28/2z1 | Left rear speaker group connector sleeve (- signal) | 42G |
| Z28/3z1 | Right rear speaker group connector sleeve (+ signal) | 44G |
| Z28/4z1 | Right rear speaker group connector sleeve (- signal) | 45G |
| Z28/5z1 | Left front door speaker end sleeve (signal +) | 21G |
| Z28/6z1 | Left front door speaker end sleeve (signal -) | 23G |
