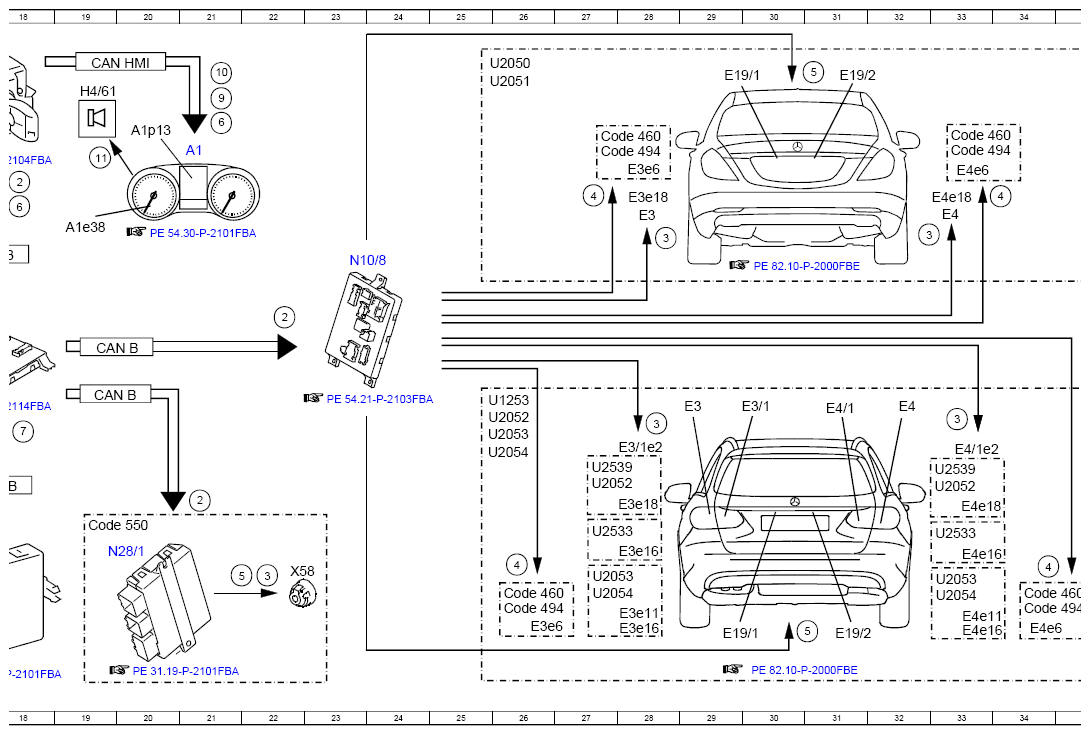

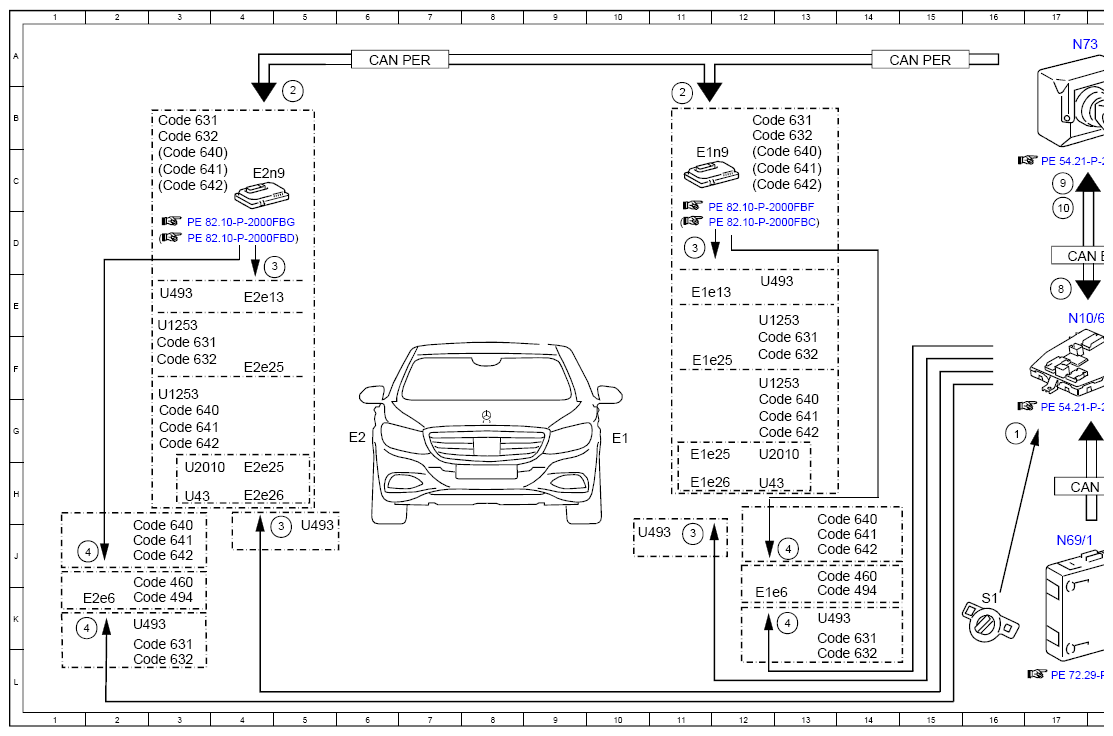

Electrical Function Schematic, Standing Light/Parking Lights Actuation - PE82.10-P-2054-97FBA
Model 205 up to model year 2019
Model 253 (except 253.99)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Exterior lights switch, status | 16G |
| 10 | Warning tone, request | 17D |
| 10 | Warning tone, request | 21A |
| 11 | Speaker, actuation | 19C |
| 2 | Standing and parking lights, request | 21H |
| 2 | Standing and parking lights, request | 22E |
| 2 | Standing and parking lights, request | 18C |
| 2 | Standing and parking lights, request | 5B |
| 2 | Standing and parking lights, request | IIB |
| 3 | Standing and parking lights, actuation | 5J |
| 3 | Standing and parking lights, actuation | 11J |
| 3 | Standing and parking lights, actuation | 22J |
| 3 | Standing and parking lights, actuation | 33G |
| 3 | Standing and parking lights, actuation | 11D |
| 3 | Standing and parking lights, actuation | 32D |
| 3 | Standing and parking lights, actuation | 28G |
| 3 | Standing and parking lights, actuation | 5D |
| 3 | Standing and parking lights, actuation | 28D |
| 4 | Side-marker lamp, actuation | 1K |
| 4 | Side-marker lamp, actuation | 13K |
| 4 | Side-marker lamp, actuation | 2J |
| 4 | Side-marker lamp, actuation | 13J |
| 4 | Side-marker lamp, actuation | 26J |
| 4 | Side-marker lamp, actuation | 34J |
| 4 | Side-marker lamp, actuation | 27C |
| 4 | Side-marker lamp, actuation | 34C |
| 5 | License plate lamp, actuation | 21J |
| 5 | License plate lamp, actuation | 31K |
| 5 | License plate lamp, actuation | 31A |
| 6 | Standing lights indicator lamp, request | 18C |
| 6 | Standing lights indicator lamp, request | 21B |
| 7 | Door rotary tumbler switch, status | 18G |
| 8 | Circuit 15, status | 17E |
| 9 | Instrument cluster message, request | 17C |
| 9 | Instrument cluster message, request | 21B |
| A1 | Instrument cluster | 21C |
| A1e38 | Standing lamps indicator lamp | 19D |
| A1p13 | Multifunction display | 20B |
| CAN B | Interior CAN | 17H |
| CAN B | Interior CAN | 19G |
| CAN B | Interior CAN | 17D |
| CAN B | Interior CAN | 19F |
| CAN HMI | User interface CAN | 19A |
| CAN PER | Peripherals CAN | 6A |
| CAN PER | Peripherals CAN | 15A |
| Code 460 | Canada version | 2J |
| Code 460 | Canada version | 13J |
| Code 460 | Canada version | 26K |
| Code 460 | Canada version | 34K |
| Code 460 | Canada version | 27B |
| Code 460 | Canada version | 33B |
| Code 494 | USA version | 26K |
| Code 494 | USA version | 2K |
| Code 494 | USA version | 13K |
| Code 494 | USA version | 34K |
| Code 494 | USA version | 27C |
| Code 494 | USA version | 33C |
| Code 550 | Trailer hitch | 19J |
| Code 631 | Static LED headlamp, left-hand traffic | 2K |
| Code 631 | Static LED headlamp, left-hand traffic | 13K |
| Code 631 | Static LED headlamp, left-hand traffic | 3F |
| Code 631 | Static LED headlamp, left-hand traffic | 12F |
| Code 631 | Static LED headlamp, left-hand traffic | 3B |
| Code 631 | Static LED headlamp, left-hand traffic | 12B |
| Code 632 | Static LED headlamp, right-hand traffic | 2L |
| Code 632 | Static LED headlamp, right-hand traffic | 13L |
| Code 632 | Static LED headlamp, right-hand traffic | 12B |
| Code 632 | Static LED headlamp, right-hand traffic | 3B |
| Code 632 | Static LED headlamp, right-hand traffic | 3F |
| Code 632 | Static LED headlamp, right-hand traffic | 12F |
| Code 640 | High Performance LED | 2J |
| Code 640 | High Performance LED | 3G |
| Code 640 | High Performance LED | 13H |
| Code 640 | High Performance LED | 12G |
| Code 640 | High Performance LED | 3C |
| Code 640 | High Performance LED | 12C |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 2J |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 3G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 13J |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 12G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 3C |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 12C |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 2J |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 3G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 13J |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 12G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 3C |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 12C |
| E1 | Left front lamp unit | 10G |
| E19/1 | Left license plate lamp | 29K |
| E19/1 | Left license plate lamp | 29A |
| E19/2 | Right license plate lamp | 31K |
| E19/2 | Right license plate lamp | 31A |
| E1e13 | Left parking light, standing light and daytime running light | 11E |
| E1e25 | Left position light, daytime running light and turn signal light | 11G |
| E1e25 | Left position light, daytime running light and turn signal light | 11F |
| E1e26 | Left position light, daytime running light, turn signal light and ambient light | 11H |
| E1e6 | Left front side-marker lamp | 12K |
| E1n9 | Left headlamp control unit | 11C |
| E2 | Right front lamp unit | 6G |
| E2e13 | Right parking light, standing light and daytime running light | 4E |
| E2e25 | Right position light, daytime running light and turn signal light | 4H |
| E2e25 | Right position light, daytime running light and turn signal light | 4F |
| E2e26 | Right position light, daytime running light, turn signal light and ambient light | 4H |
| E2e6 | Right front side-marker lamp | 1K |
| E2n9 | Right headlamp control unit | 4C |
| E3 | Left rear lamp unit | 29G |
| E3 | Left rear lamp unit | 28D |
| E3/1 | Inner left rear lamp unit | 29G |
| E3/1e2 | Left inside tail light | 28G |
| E3e11 | Outer left brake light and tail light | 28K6 |
| E3e16 | Outer left tail light | 28K |
| E3e16 | Outer left tail light | 28J |
| E3e18 | Left tail lamp | 28H |
| E3e18 | Left tail lamp | 28C |
| E3e6 | Left side-marker lamp | 26K |
| E3e6 | Left side-marker lamp | 28C |
| E4 | Right rear lamp unit | 32G |
| E4 | Right rear lamp unit | 33D |
| E4/1 | Inner right rear lamp unit | 31G |
| E4/1e2 | Right inside tail light | 33G |
| E4e11 | Outer right brake light and tail light | 33K |
| E4e16 | Outer right tail light | 33K |
| E4e16 | Outer right tail light | 33J |
| E4e18 | Right tail lamp | 33H |
| E4e18 | Right tail lamp | 33C |
| E4e6 | Right side-marker lamp | 34K |
| E4e6 | Right side-marker lamp | 33C |
| H4/61 | Instrument cluster speaker | 19B |
| N10/6 | Front SAM control unit | 17E |
| N10/8 | Rear SAM Control Unit | 23D |
| N28/1 | Trailer recognition control unit | 20J |
| N69/1 | Left front door control unit | 17J |
| N73 | Electronic ignition switch control unit | 17A |
| S1 | Exterior lights switch | 16K |
| U1253 | Valid for Model 253 | 3F |
| U1253 | Valid for Model 253 | 12F |
| U1253 | Valid for Model 253 | 25G |
| U1253 | Valid for Model 253 | 3E |
| U1253 | Valid for Model 253 | 12E |
| U2010 | Not valid for ECE | 3H |
| U2010 | Not valid for ECE | 12G |
| U2050 | Valid for Model 205.0 | 25A |
| U2051 | Valid for Model 205.1 | 25B |
| U2052 | Valid for Model 205.2 | 27H |
| U2052 | Valid for Model 205.2 | 25G |
| U2052 | Valid for Model 205.2 | 33H |
| U2053 | Valid for Model 205.3 | 27J |
| U2053 | Valid for Model 205.3 | 25G |
| U2053 | Valid for Model 205.3 | 33J |
| U2054 | Valid for Model 205.4 | 27K |
| U2054 | Valid for Model 205.4 | 25G |
| U2054 | Valid for Model 205.4 | 33K |
| U2533 | Valid for Model 253.3 | 27J |
| U2533 | Valid for Model 253.3 | 33J |
| U2539 | Valid for Model 253.9 | 27H |
| U2539 | Valid for Model 253. 9 | 33H |
| U43 | Valid for ECE | 3H |
| U43 | Valid for ECE | 12H |
| U493 | Valid for halogen lamp unit | 2K |
| U493 | Valid for halogen lamp unit | 13K |
| U493 | Valid for halogen lamp unit | 5J |
| U493 | Valid for halogen lamp unit | 10J |
| U493 | Valid for halogen lamp unit | 3E |
| U493 | Valid for halogen lamp unit | 12E |
| X58 | Trailer socket | 22J |
