Electrical Function Schematic For Driving Light Actuation - PE82.10-P-2059-97FBB
Model 205 up to model year 2019
with Code 631 (Static LED Headlamps, Left-Hand Traffic)
with Code 632 (Static LED Headlamps, Right-Hand Traffic)
with Code 640 (High-Performance LED)
with Code 641 (Dynamic LED Headlamps, Left-Hand Traffic)
with Code 642 (Dynamic LED Headlamps, Right-Hand Traffic)
Model 253 (except 253.99)
with Code 631 (Static LED Headlamps, Left-Hand Traffic)
with Code 632 (Static LED Headlamps, Right-Hand Traffic)
with Code 640 (High-Performance LED)
with Code 641 (Dynamic LED Headlamps, Left-Hand Traffic)
with Code 642 (Dynamic LED Headlamps, Right-Hand Traffic)

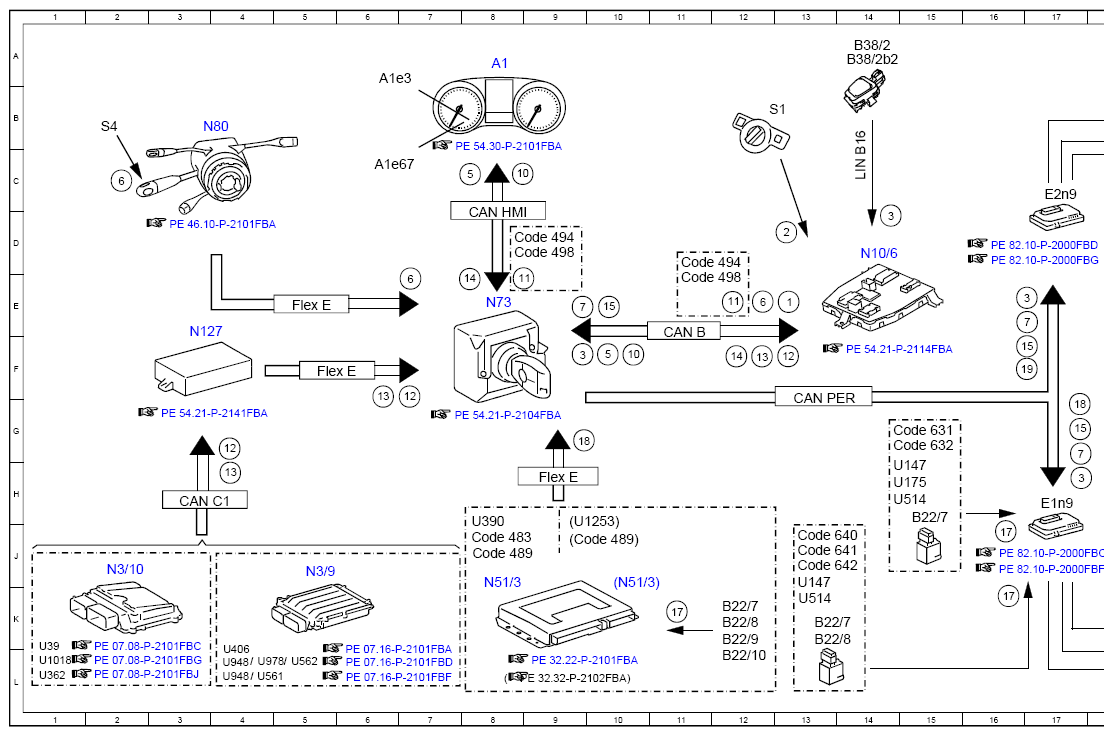

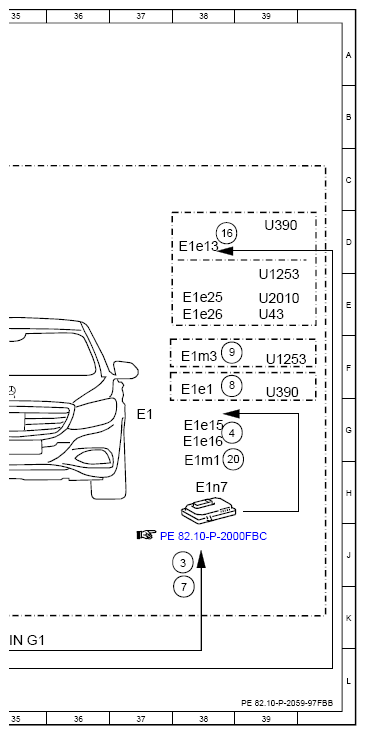

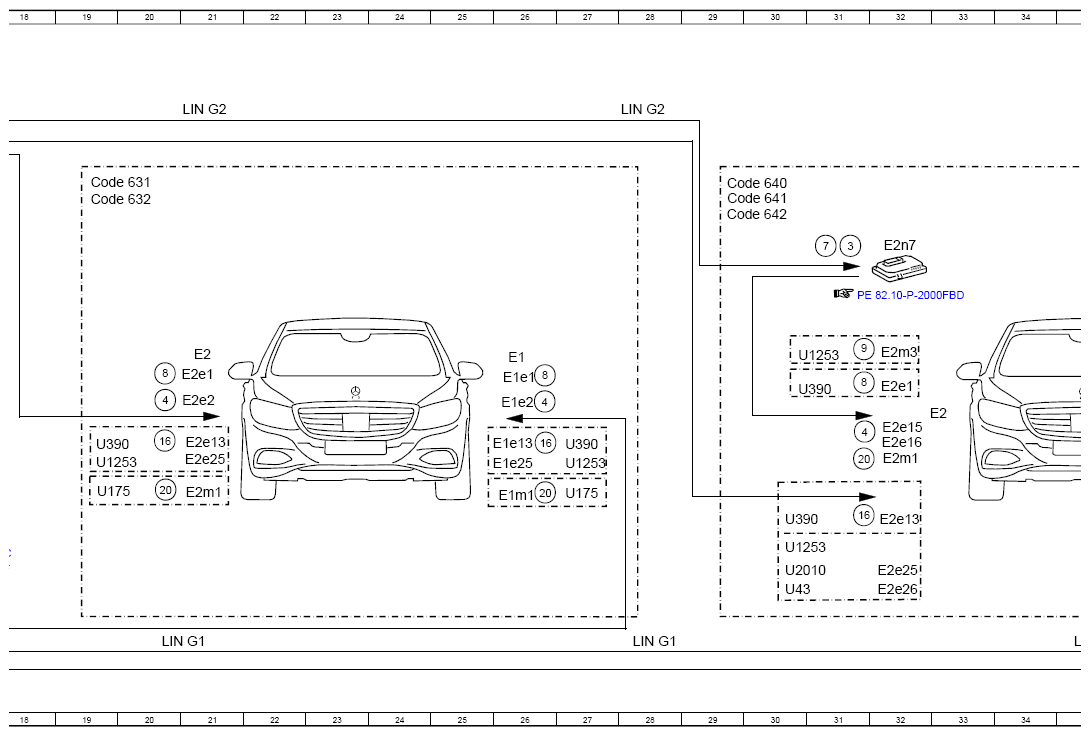

| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 13E |
| 10 | High beams, status | 8C |
| 10 | High beams, status | 10F |
| 11 | Instrument cluster, request | 8E |
| 11 | Instrument cluster, request | 12E |
| 12 | Engine running, signal | 7G |
| 12 | Engine running, signal | 13F |
| 12 | Engine running, signal | 4G |
| 13 | Drivetrain operational, signal | 6G |
| 13 | Drivetrain operational, signal | 12F |
| 13 | Drivetrain operational, signal | 4H |
| 14 | Vehicle speed, signal | 8E |
| 14 | Vehicle speed, signal | 12F |
| 15 | Daytime running lights, request | 16F |
| 15 | Daytime running lights, request | 17G |
| 15 | Daytime running lights, request | 10E |
| 16 | Daytime running lights, actuation | 31H |
| 16 | Daytime running lights, actuation | 38D |
| 16 | Daytime running lights, actuation | 26G |
| 16 | Daytime running lights, actuation | 20G |
| 17 | Level sensor, signal | 16J |
| 17 | Level sensor, signal | 16K |
| 17 | Level sensor, signal | 11K |
| 18 | Vehicle level, status | 17G |
| 18 | Vehicle level, status | 9G |
| 19 | Synchronization, signal | 16F |
| 2 | Exterior lights switch, status | 13D |
| 20 | Headlamp range adjustment actuator motor, actuation | 20H |
| 20 | Headlamp range adjustment actuator motor, actuation | 26H |
| 20 | Headlamp range adjustment actuator motor, actuation | 31H |
| 20 | Headlamp range adjustment actuator motor, actuation | 38H |
| 3 | Low beams, request | 17E |
| 3 | Low beams, request | 17H |
| 3 | Low beams, request | 38J |
| 3 | Low beams, request | 9F |
| 3 | Low beams, request | 14D |
| 3 | Low beams, request | 31D |
| 4 | Low beams, actuation | 31G |
| 4 | Low beams, actuation | 38G |
| 4 | Low beams, actuation | 26G |
| 4 | Low beams, actuation | 20G |
| 5 | Low beams indicator lamp, request | 8C |
| 5 | Low beams indicator lamp, request | 10F |
| 6 | Combination switch, status | 2C |
| 6 | Combination switch, status | 7E |
| 6 | Combination switch, status | 12E |
| High beams, request | 17E | |
| High beams, request | 17G | |
| High beams, request | 38K | |
| High beams, request | 9E | |
| High beams, request | 31D | |
| 8 | High beams, actuation | 38F |
| 8 | High beams, actuation | 26F |
| 8 | High beams, actuation | 20F |
| 8 | High beams, actuation | 31F |
| 9 | Light distribution actuator motor, actuation | 38F |
| 9 | Light distribution actuator motor, actuation | 31F |
| A1 | Instrument cluster | 8A |
| A1e3 | High beam indicator lamp | 6A |
| A1e67 | Low beam indicator lamp | 6C |
| B22/10 | Right rear level sensor | 12L |
| B22/7 | Left rear level sensor | 12K |
| B22/7 | Left rear level sensor | 15H |
| B22/7 | Left rear level sensor | 13K |
| B22/8 | Left front level sensor | 12K |
| B22/8 | Left front level sensor | 13K |
| B22/9 | Right front level sensor | 12K |
| B38/2 | Rain/light sensor with additional functions | 14A |
| B38/2b2 | Light sensor | 14A |
| CAN B | Interior CAN | 11E |
| CAN C1 | Drive train CAN | 3H |
| CAN MM1 | User interface CAN | 8D |
| CAN PER | Peripherals CAN | 13G |
| Code 483 | ADVANCED AGILITY package | 8J |
| Code 489 | AIR BODY CONTROL | 9J |
| Code 489 | AIR BODY CONTROL | 8J |
| Code 494 | USA version | 11D |
| Code 494 | USA version | 8D |
| Code 498 | Japan version | 11E |
| Code 498 | Japan version | 8D |
| Code 631 | Static LED headlamp, left-hand traffic | 14G |
| Code 631 | Static LED headlamp, left-hand traffic | 19C |
| Code 632 | Static LED headlamp, right-hand traffic | 14G |
| Code 632 | Static LED headlamp, right-hand traffic | 19C |
| Code 640 | High Performance LED | 13J |
| Code 640 | High Performance LED | 29C |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 13J |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 29C |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 13J |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 29D |
| E1 | Left front lamp unit | 26F |
| E1 | Left front lamp unit | 37G |
| E1e1 | Left high beam | 26F |
| E1e1 | Left high beam | 38F |
| E1e13 | Left parking light, standing light and daytime running light | 25G |
| E1e13 | Left parking light, standing light and daytime running light | 38D |
| E1e15 | Left low beam (short range) | 38G |
| E1e16 | Left low beam (long range) | 38G |
| E1e2 | Left low beam | 26G |
| E1e25 | Left position light, daytime running light and turn signal light | 38E |
| E1e25 | Left position light, daytime running light and turn signal light | 25H |
| E1e26 | Left position light, daytime running light, turn signal light and ambient light | 38E |
| E1m1 | Left headlamp range adjustment actuator motor | 26H |
| E1m1 | Left headlamp range adjustment actuator motor | 38H |
| E1m3 | Left light distribution actuator motor | 38F |
| E1n7 | Actuation module for left front exterior lights LED | 38H |
| E1n9 | Left headlamp control unit | 17H |
| E2 | Right front lamp unit | 21F |
| E2 | Right front lamp unit | 32G |
| E2e1 | Right high beam | 21F |
| E2e1 | Right high beam | 32F |
| E2e13 | Right parking light, standing light and daytime running light | 32H |
| E2e13 | Right parking light, standing light and daytime running light | 21G |
| E2e15 | Right low beam (short range) | 32G |
| E2e16 | Right low beam (long range) | 32G |
| E2e2 | Right low beam | 21G |
| E2e25 | Right position light, daytime running light and turn signal light | 32J |
| E2e25 | Right position light, daytime running light and turn signal light | 21H |
| E2e26 | Right position light, daytime running light, turn signal light and ambient light | 32K |
| E2m1 | Right headlamp range adjustment actuator motor | 21H |
| E2m1 | Right headlamp range adjustment actuator motor | 32H |
| E2m3 | Right light distribution actuator motor | 32F |
| E2n7 | Actuation module for right front exterior lights LED | 32D |
| E2n9 | Right headlamp control unit | 17C |
| Flex E | Chassis FlexRay | 9H |
| Flex E | Chassis FlexRay | 5F |
| Flex E | Chassis FlexRay | 5E |
| LIN B16 | Rain and light sensor LIN | 14C |
| LIN G1 | Left headlamp LIN | 35K |
| LIN G1 | Left headlamp LIN | 28K |
| LIN G1 | Left headlamp LIN | 20K |
| LIN G2 | Right headlamp LIN | 28B |
| LIN G2 | Right headlamp LIN | 21B |
| N10/6 | Front SAM control unit | 14D |
| N127 | Drivetrain control unit | 3E |
| N3/10 | ME-SFI [ME] control unit | 2J |
| N3/9 | CDI control unit | 5J |
| N51/3 | AIR BODY CONTROL control unit | 8J |
| N51/3 | AIR BODY CONTROL control unit | 10J |
| N73 | Electronic ignition switch control unit | 8E |
| N80 | Steering column module control unit | 3B |
| S1 | Exterior lights switch | 12B |
| S4 | Combination Switch | 2B |
| U1018 | Valid for gasoline engine 276 | 1L |
| U1253 | Valid for Model 253 | 9J |
| U1253 | Valid for Model 253 | 30J |
| U1253 | Valid for Model 253 | 39E |
| U1253 | Valid for Model 253 | 27H |
| U1253 | Valid for Model 253 | 19H |
| U1253 | Valid for Model 253 | 39F |
| U1253 | Valid for Model 253 | 30F |
| U147 | Valid without Code (483) Vehicle dynamics package 2.0 incl. ADS+ | 13J |
| U147 | Valid without Code (483) Vehicle dynamics package 2.0 incl. ADS+ | 14H |
| U175 | Not valid for USA and Canada | 14H |
| U175 | Not valid for USA and Canada | 19H |
| U175 | Not valid for USA and Canada | 27H |
| U2010 | Not valid for ECE | 30J |
| U2010 | Not valid for ECE | 39E |
| U362 | Valid for gasoline engine 274 | 1L |
| U39 | Valid for gasoline engine 177 | 1L |
| U390 | Valid for Model 205 | 8J |
| U390 | Valid for Model 205 | 30H |
| U390 | Valid for Model 205 | 39D |
| U390 | Valid for Model 205 | 27G |
| U390 | Valid for Model 205 | 39F |
| U390 | Valid for Model 205 | 30F |
| U390 | Valid for Model 205 | 19G |
| U406 | Valid for diesel engine 626 | 4L |
| U43 | Valid for ECE | 30K |
| U43 | Valid for ECE | 39E |
| U514 | Not valid for AIRMATIC | 14H |
| U514 | Not valid for AIRMATIC | 13K |
| U561 | Valid for Delphi system | 4L |
| U562 | Valid for Bosch system | 5L |
| U948 | Valid for diesel engine 651 | 4L |
| U948 | Valid for diesel engine 651 | 4L |
| U978 | Valid for hybrid drive | 4L |
