Install Illuminated Door Sill - AZ82.20-P-0001-01LW
Model 205.0/2/3/4
REPAIR MATERIALS
| Number | Designation | Order number |
|---|---|---|
| BR00.45-Z-1025-04A | Cleaner | A 005 989 19 71 |
Installation shown on right side of vehicle as an example. Installation on left side of vehicle is analogous.

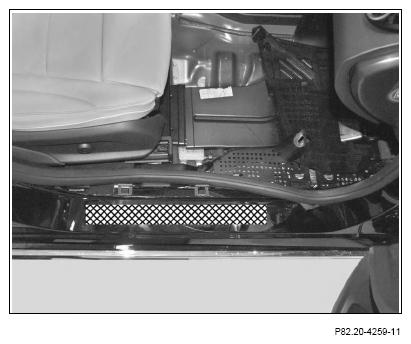

- Clean contact surface of door sill in the hatched area.
- Model 205.0/2/3

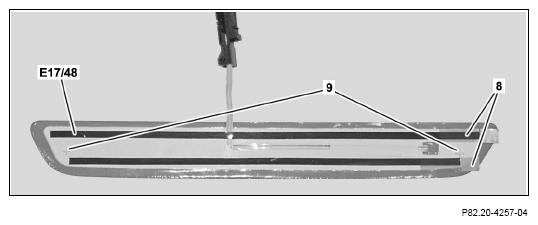

Remove carrier foils (8) from the right front illuminated door sill molding (E17/48).
Observe guides (9) during assembly.
- Model 205.4

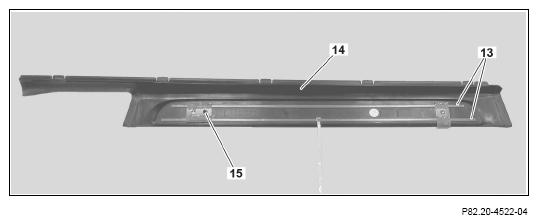

Remove carrier foils (13) from retaining frame (14).
Observe guide (15) during assembly.
-
- 4.1 Model 205.0/2/3 Position right front illuminated door sill molding (E17/48) onto longitudinal member and press on evenly.
- 4.2 Model 205.4 Position right front illuminated door sill molding (E17/48) with retaining frame onto longitudinal member and press on evenly.

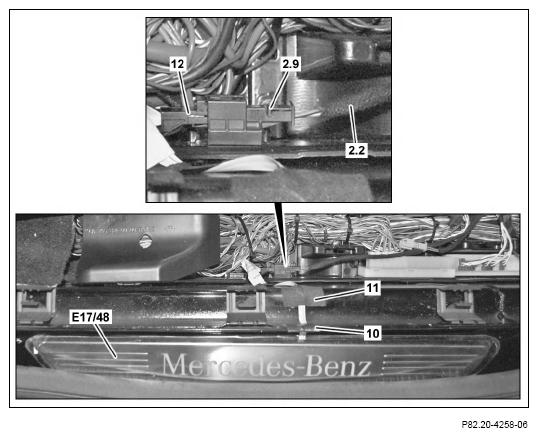

- Connect black, 2-pin connector (12) of right front illuminated door sill molding (E17/48) to black, 2-pin plug (2.9) of branch off line for right front illuminated door sill molding (2.2).
- Clip electrical connector in at cable duct.
- Route electrical line of right front illuminated door sill molding (E17/48) over body flange on longitudinal member and fix in place using duct tape (10).
- Fix electrical line of right front illuminated door sill molding (E17/48) in place with felt tape (11) at longitudinal member.
