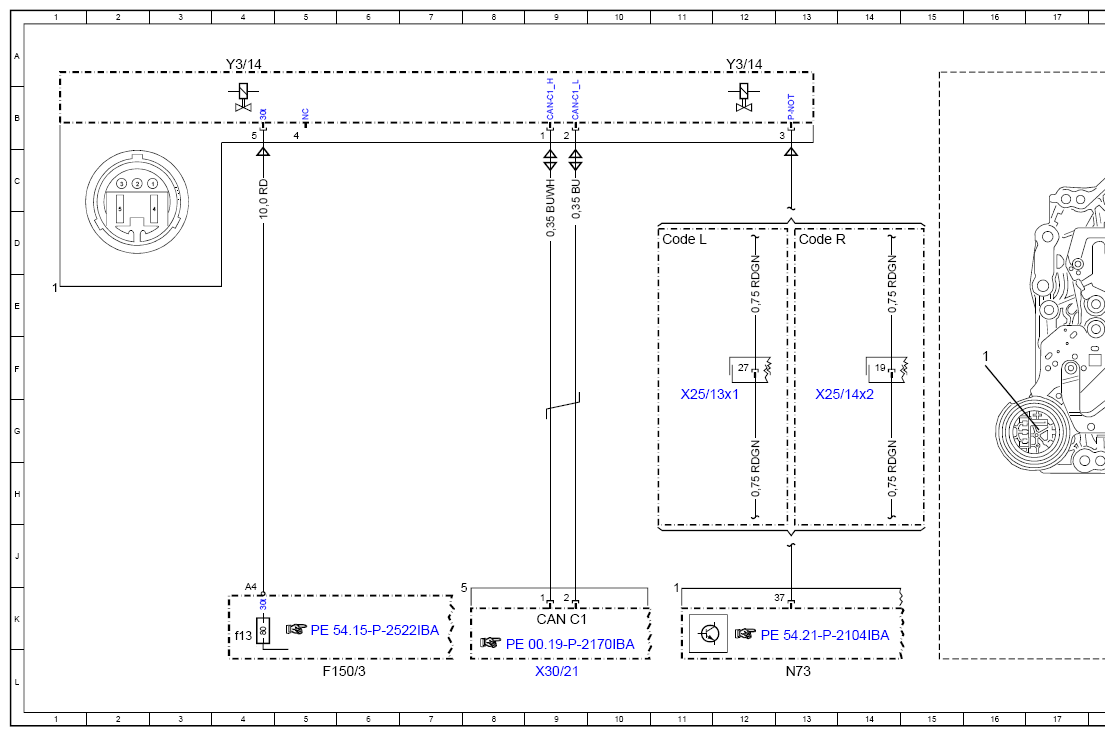

(Wiring Diagram For Fully Integrated Transmission Control Unit For Dual Clutch Transmission - PE27.19-P-2105-97IBB)
Transmission 724.1 in model 177
Controller unit Y3/14
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| CAN C1 | Drive train CAN | 9K |
| Code L | LEFT-HAND DRIVE | 11D |
| Code R | RIGHT-HAND DRIVE | 13D |
| F150/3 | Engine compartment pre-fuse box | 5L |
| F150/3f13 | Fuse 13 | 4K |
| N73 | Electronic ignition switch control unit | 13L |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 11F |
| X25/14x2 | Right engine compartment/vehicle interior electrical connector | 14F |
| X30/21 | Drive train CAN (CAN C1) potential distributor | 9L |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 4A |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 12A |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 20A |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 29A |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 37A |
