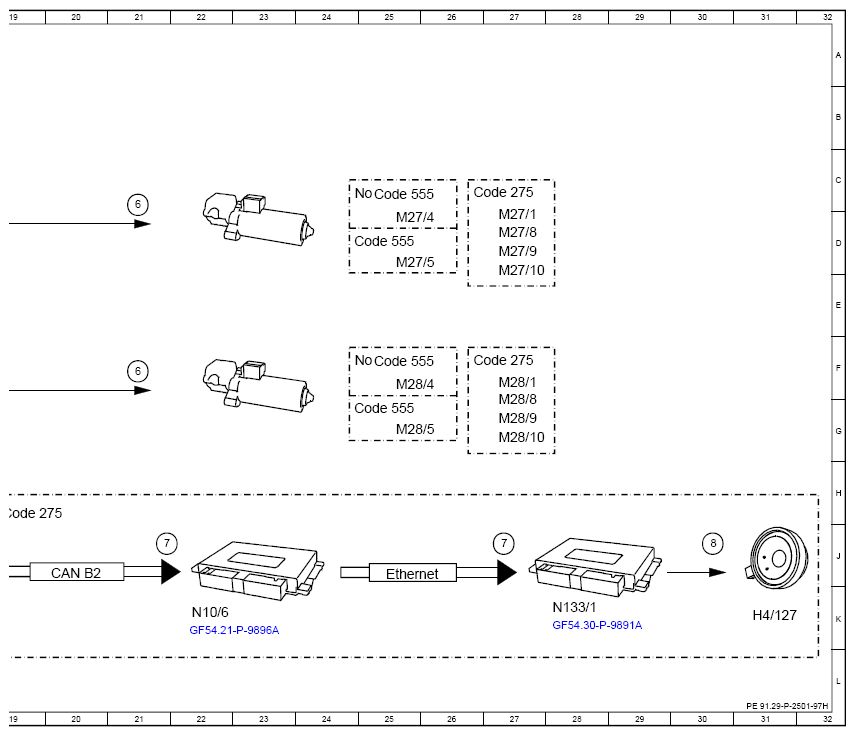

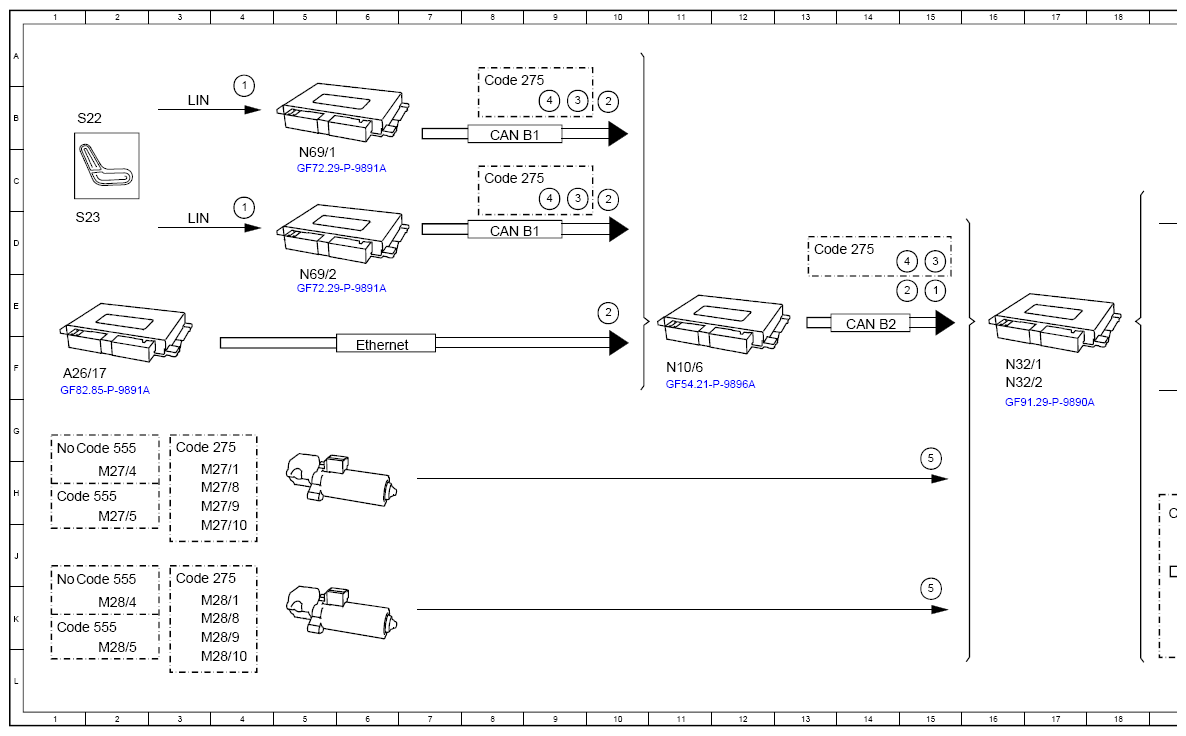

(Function Schematic For Front Seat Electric Seat Adjustment - PE91.29-P-2501-97H)
Model 192, 232 with code 275 (Memory Package (driver's seat, steering column and mirror))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Seat adjustment switch group, status | 4B |
| 1 | Seat adjustment switch group, status | 4C |
| 1 | Seat adjustment switch group, status | 15E |
| 2 | Manual adjustment, request | 10C |
| 2 | Manual adjustment, request | 10B |
| 2 | Manual adjustment, request | 10E |
| 2 | Manual adjustment, request | 15E |
| 3 | Store memory position, request | 15D |
| 3 | Store memory position, request | 9B |
| 3 | Store memory position, request | 9C |
| 4 | Adopt memory position, request | 9B |
| 4 | Adopt memory position, request | 15D |
| 4 | Adopt memory position, request | 9C |
| 5 | Hall sensors, signal | 15H |
| 5 | Hall sensors, signal | 15K |
| 6 | Seat adjustment motor, actuation | 21C |
| 6 | Seat adjustment motor, actuation | 21F |
| 7 | Acknowledgment tone after memory positions stored successfully, request | 27J |
| 7 | Acknowledgment tone after memory positions stored successfully, request | 21J |
| 8 | Speaker, actuation | 30J |
| A26/17 | Head unit | 1F |
| CAN B1 | CAN 1 for vehicle interior | 8B |
| CAN B1 | CAN 1 for vehicle interior | 8D |
| CAN B2 | CAN 2 for vehicle interior | 20J |
| CAN B2 | CAN 2 for vehicle interior | 14E |
| Code 275 | Memory Package (driver's seat, steering column and mirrors) | 19H |
| Code 275 | Memory Package (driver's seat, steering column and mirrors) | 8A |
| Code 275 | Memory Package (driver's seat, steering column and mirrors) | 8C |
| Code 275 | Memory Package (driver's seat, steering column and mirrors) | 3G |
| Code 275 | Memory Package (driver's seat, steering column and mirrors) | 13D |
| Code 275 | Memory Package (driver's seat, steering column and mirrors) | 3J |
| Code 275 | Memory Package (driver's seat, steering column and mirrors) | 26C |
| Code 275 | Memory Package (driver's seat, steering column and mirrors) | 26F |
| Code 555 | AMG Performance seat | 1G |
| Code 555 | AMG Performance seat | 1H |
| Code 555 | AMG Performance seat | 1J |
| Code 555 | AMG Performance seat | 1K |
| Code 555 | AMG Performance seat | 25C |
| Code 555 | AMG Performance seat | 24D |
| Code 555 | AMG Performance seat | 25F |
| Code 555 | AMG Performance seat | 24G |
| Ethernet | Ethernet | 25J |
| Ethernet | Ethernet | 6F |
| H4/127 | Instrument panel mid-range speaker | 31K |
| LIN | Local Interconnect Network | 3B |
| LIN | Local Interconnect Network | 3D |
| M27/1 | Driver's seat fore/aft adjustment seat adjustment motor | 3H |
| M27/1 | Driver's seat fore/aft adjustment seat adjustment motor | 27D |
| M27/10 | Driver's seat height adjustment seat adjustment motor | 3J |
| M27/10 | Driver's seat height adjustment seat adjustment motor | 27E |
| M27/4 | Driver's seat head restraint height seat adjustment motor | 2H |
| M27/4 | Driver's seat head restraint height seat adjustment motor | 25D |
| M27/5 | Driver's seat backrest inclination seat adjustment motor | 2H |
| M27/5 | Driver's seat backrest inclination seat adjustment motor | 25D |
| M27/8 | Driver's seat cushion length adjustment seat adjustment motor | 3H |
| M27/8 | Driver's seat cushion length adjustment seat adjustment motor | 27D |
| M27/9 | Driver's seat inclination adjustment seat adjustment motor | 3H |
| M27/9 | Driver's seat inclination adjustment seat adjustment motor | 27D |
| M28/1 | Front passenger seat fore/aft adjustment seat adjustment motor | 3K |
| M28/1 | Front passenger seat fore/aft adjustment seat adjustment motor | 27F |
| M28/10 | Front passenger seat height adjustment seat adjustment motor | 3L |
| M28/10 | Front passenger seat height adjustment seat adjustment motor | 27G |
| M28/4 | Front passenger seat head restraint height seat adjustment motor | 2K |
| M28/4 | Front passenger seat head restraint height seat adjustment motor | 25F |
| M28/5 | Front passenger seat backrest inclination seat adjustment motor | 2L |
| M28/5 | Front passenger seat backrest inclination seat adjustment motor | 25G |
| M28/8 | Front passenger seat cushion length adjustment seat adjustment motor | 3K |
| M28/8 | Front passenger seat cushion length adjustment seat adjustment motor | 27G |
| M28/9 | Front passenger seat inclination adjustment seat adjustment motor | 3K |
| M28/9 | Front passenger seat inclination adjustment seat adjustment motor | 27G |
| N10/6 | Front signal acquisition and actuation module control unit | 22K |
| N10/6 | Front signal acquisition and actuation module control unit | 11F |
| N133/1 | Instrument cluster control unit | 28K |
| N32/1 | Driver seat control unit | 16F |
| N32/2 | Front passenger seat control unit | 16F |
| N69/1 | Left front door control unit | 5C |
| N69/2 | Right front door control unit | 5E |
| S22 | Left front seat adjustment switch | 1B |
| S23 | Right front seat adjustment switch | 1D |
