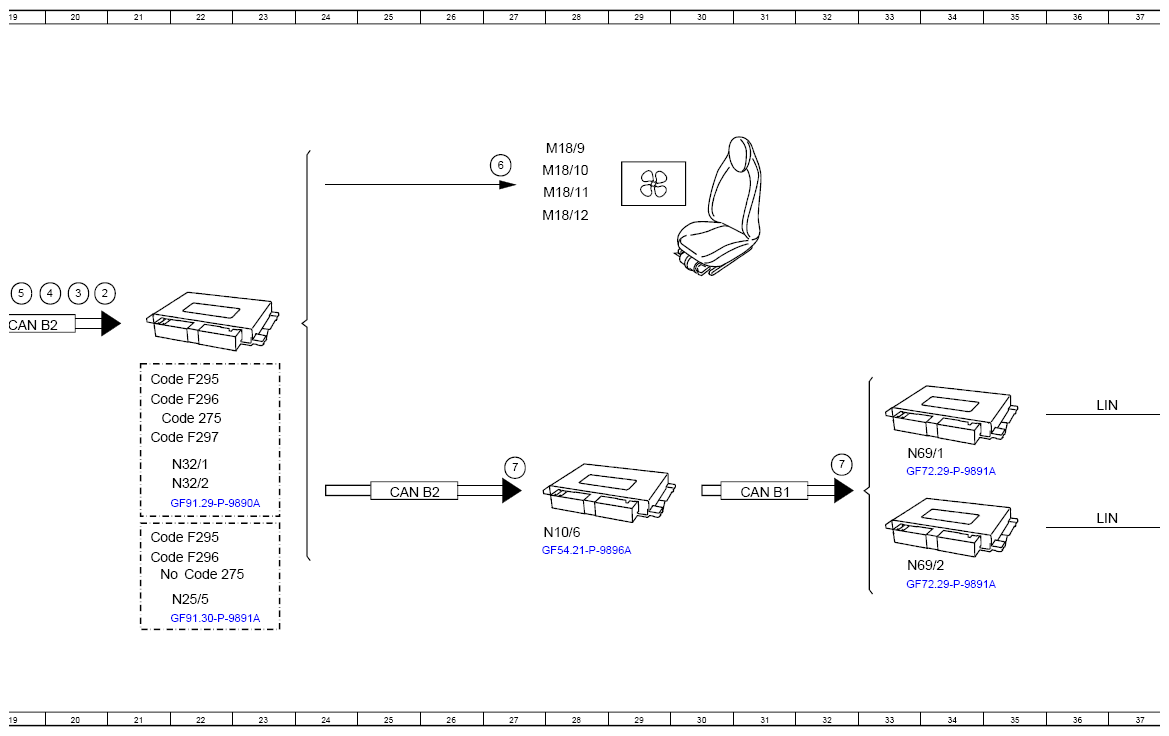

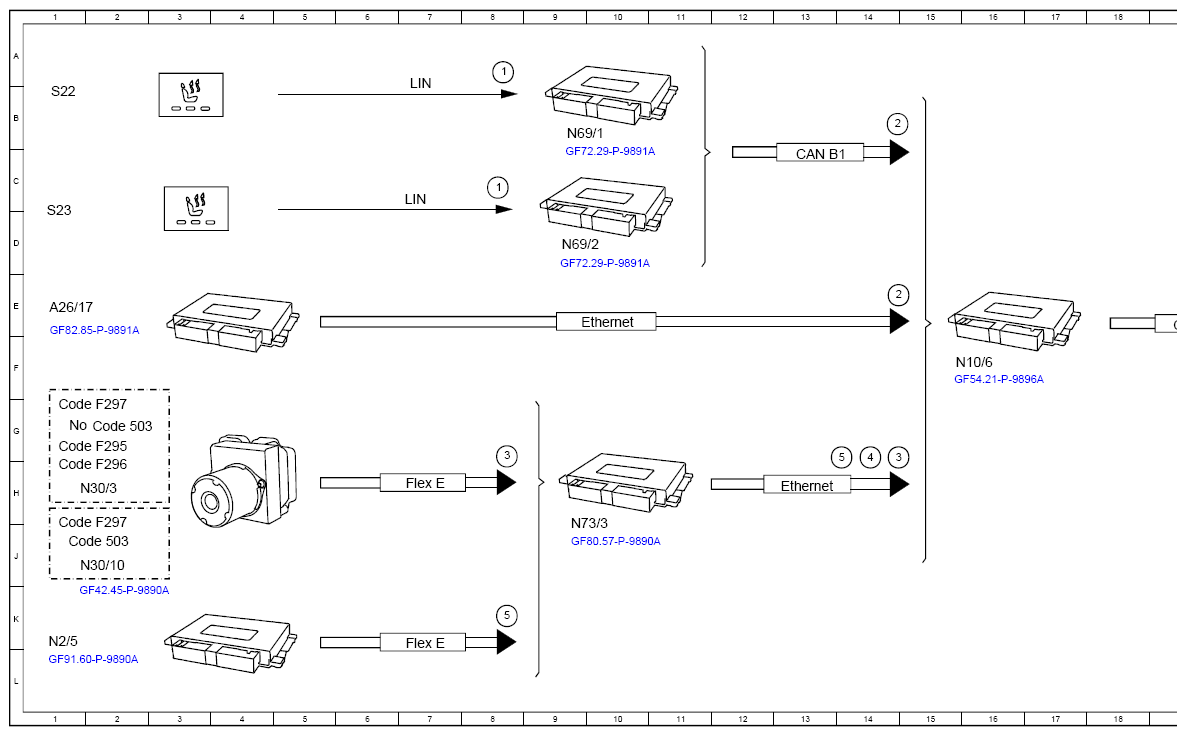

(Function Schematic For Actuating Front Seat Ventilation - PE91.30-P-2501-97G)
Model 294, 295, 296, 297 with code 401 (Climatised front seats)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Seat climate control switch group, status | 8A |
| 1 | Seat climate control switch group, status | 8C |
| 2 | Seat ventilation, request | 14B |
| 2 | Seat ventilation, request | 15E |
| 2 | Seat ventilation, request | 21E |
| 3 | Vehicle speed, signal | 15G |
| 3 | Vehicle speed, signal | 8G |
| 3 | Vehicle speed, signal | 20E |
| 4 | Circuit 15, status | 14G |
| 4 | Circuit 15, status | 20E |
| 5 | Crash, signal | 8K |
| 5 | Crash, signal | 14G |
| 5 | Crash, signal | 19E |
| 6 | Seat ventilation motors, actuation | 27C |
| 7 | Seat ventilation, status | 32H |
| 7 | Seat ventilation, status | 37G |
| 7 | Seat ventilation, status | 32H |
| 7 | Seat ventilation, status | 27H |
| A26/17 | Head unit | 1E |
| CAN B1 | CAN 1 for vehicle interior | 13C |
| CAN B1 | CAN 1 for vehicle interior | 31H |
| CAN B2 | CAN 2 for vehicle interior | 19E |
| CAN B2 | CAN 2 for vehicle interior | 25H |
| Code 275 | Memory Package (driver's seat, steering column and mirrors) | 22J |
| Code 275 | Memory Package (driver's seat, steering column and mirrors) | 21G |
| Code 503 | Remote-controlled parking | 2G |
| Code 503 | Remote-controlled parking | 1J |
| Code F295 | Model series 295 | 1G |
| Code F295 | Model series 295 | 21F |
| Code F295 | Model series 295 | 21J |
| Code F296 | Model series 296 | 1H |
| Code F296 | Model series 296 | 21G |
| Code F296 | Model series 296 | 21J |
| Code F297 | Model series 297 | 1G |
| Code F297 | Model series 297 | 1J |
| Code F297 | Model series 297 | 21G |
| Ethernet | Ethernet | 10E |
| Ethernet | Ethernet | 13H |
| Flex E | Chassis FlexRay | 7H |
| Flex E | Chassis FlexRay | 7K |
| LIN | Local Interconnect Network | 7B |
| LIN | Local Interconnect Network | 7C |
| LIN | Local Interconnect Network | 36H |
| LIN | Local Interconnect Network | 36G |
| M18/10 | Left front seat backrest seat ventilation motors | 28C |
| M18/11 | Right front seat cushion seat ventilation motors | 28C |
| M18/12 | Right front seat backrest seat ventilation motors | 28C |
| M18/9 | Left front seat cushion seat ventilation motors | 28B |
| N10/6 | Front signal acquisition and actuation module control unit | 16F |
| N10/6 | Front signal acquisition and actuation module control unit | 28H |
| N2/5 | Supplemental restraint system control unit | 1K |
| N25/5 | Driver seat heater control unit | 23K |
| N30/10 | Electronic Stability Program control unit | 2J |
| N30/3 | Electronic Stability Program control unit | 2H |
| N32/1 | Driver seat control unit | 22H |
| N32/2 | Front passenger seat control unit | 22H |
| N69/1 | Left front door control unit | 10B |
| N69/1 | Left front door control unit | 33G |
| N69/2 | Right front door control unit | 10D |
| N69/2 | Right front door control unit | 34J |
| N73/3 | Electronic ignition switch control unit | 10H |
| S22 | Left front seat adjustment switch group | 1B |
| S22 | Left front seat adjustment switch group | 39G |
| S23 | Right front seat adjustment switch group | 1C |
| S23 | Right front seat adjustment switch group | 39H |
