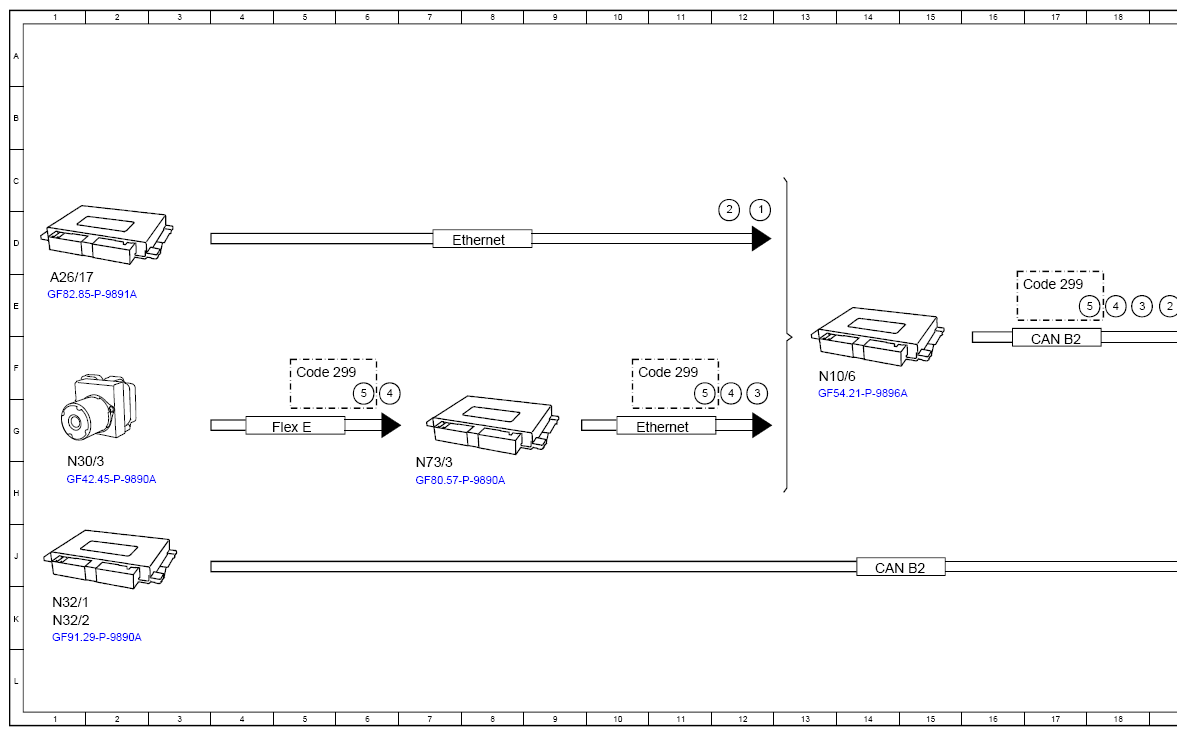

(Function Schematic For Actuating Front Multicontour Seat - PE91.25-P-2501-97J)
Model 192, 232 with code 399 (Front multicontour seat with massage function)
Model 192, 232 with code 409 (Left and right front multicontour seat)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multicontour seat adjustment, request | 19E |
| 1 | Multicontour seat adjustment, request | 12C |
| 2 | Massage function, request | 12C |
| 2 | Massage function, request | 19E |
| 3 | Circuit 15, status | 13F |
| 3 | Circuit 15, status | 19E |
| 4 | Speed, turn rate and lateral acceleration, signal | 7F |
| 4 | Speed, turn rate and lateral acceleration, signal | 12F |
| 4 | Speed, turn rate and lateral acceleration, signal | 18E |
| 5 | PRE-SAFE®, status | 6F |
| 5 | PRE-SAFE®, status | 12F |
| 5 | PRE-SAFE®, status | 18E |
| 6 | Seat heater, status | 19J |
| 7 | Compressed air supply, request | 26D |
| 8 | Massage function control unit, actuation | 26F |
| 9 | Seat heater, request | 26J |
| A26/17 | Head unit | 1E |
| A77/2 | Driver multicontour seat pneumatic unit | 27D |
| A77/3 | Front passenger multicontour seat pneumatic unit | 27D |
| CAN B2 | CAN 2 for vehicle interior | 17F |
| CAN B2 | CAN 2 for vehicle interior | 14J |
| CAN B2 | CAN 2 for vehicle interior | 25J |
| Code 299 | PRE-SAFE | 5F |
| Code 299 | PRE-SAFE | 10F |
| Code 299 | PRE-SAFE | 16E |
| Code 399 | Front multicontour seat with massage function | 23F |
| Ethernet | Ethernet | 8D |
| Ethernet | Ethernet | 11G |
| Flex E | Chassis FlexRay | 5G |
| LIN | Local Interconnect Network | 25F |
| N10/6 | Front signal acquisition and actuation module control unit | 13F |
| N164/1 | Left front multicontour seat control unit | 20F |
| N164/2 | Right front multicontour seat control unit | 20G |
| N30/3 | Electronic Stability Program control unit | 1H |
| N32/1 | Driver seat control unit | 1K |
| N32/1 | Driver seat control unit | 27J |
| N32/2 | Front passenger seat control unit | 1K |
| N32/2 | Front passenger seat control unit | 27J |
| N32/31 | Left front backrest massage function control unit | 27F |
| N32/32 | Right front backrest massage function control unit | 27G |
| N73/3 | Electronic ignition switch control unit | 7H |
