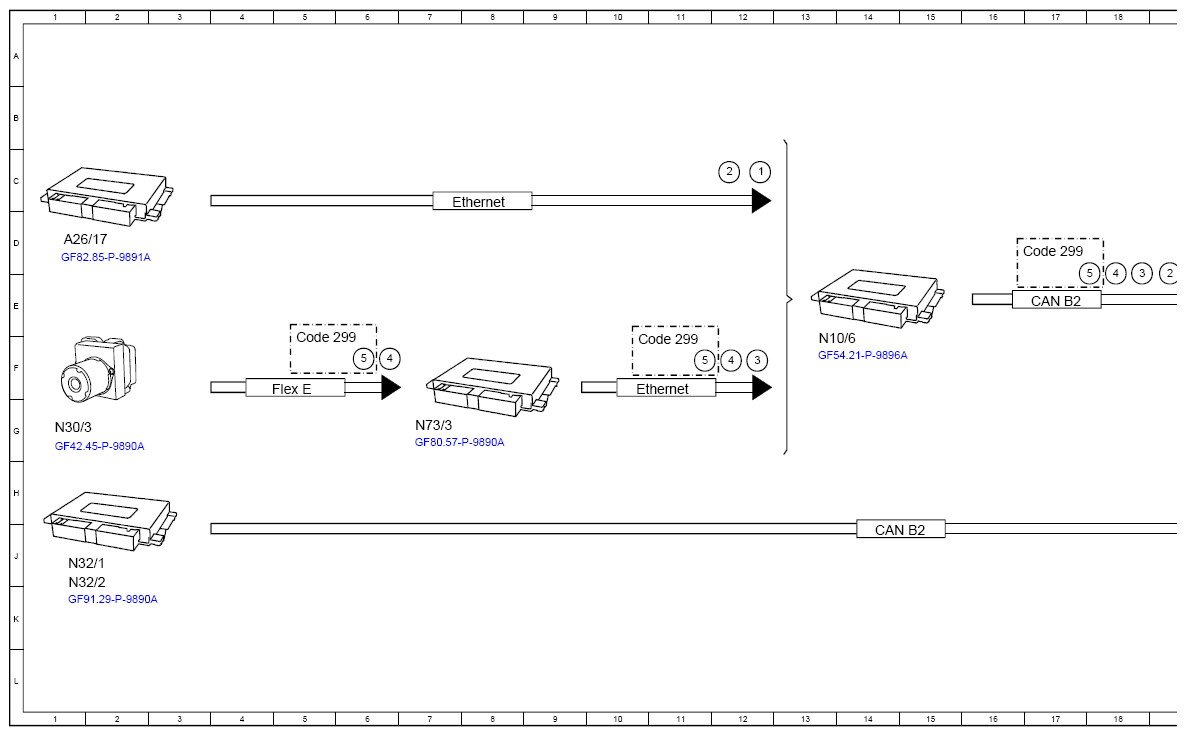

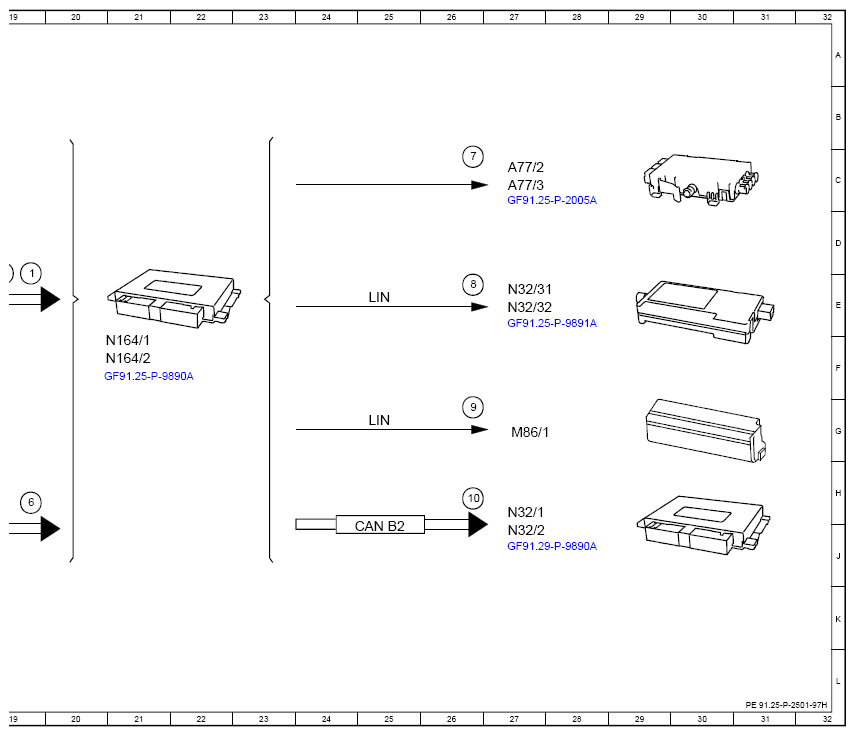

(Function Schematic For Actuating Front Multicontour Seat - PE91.25-P-2501-97H)
Model 206, 214, 236, 254 with code 399 (Front multicontour seat with massage function)
Model 206, 236 with code 409 (Left and right front multicontour seat)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multicontour seat adjustment, request | 19E |
| 1 | Multicontour seat adjustment, request | 12C |
| 10 | Seat heater, request | 26H |
| 2 | Massage function, request | 12C |
| 2 | Massage function, request | 19E |
| 3 | Circuit 15, status | 12F |
| 3 | Circuit 15, status | 19D |
| 4 | Speed, turn rate and lateral acceleration, signal | 7F |
| 4 | Speed, turn rate and lateral acceleration, signal | 12F |
| 4 | Speed, turn rate and lateral acceleration, signal | 18D |
| 5 | PRE-SAFE®, status | 6F |
| 5 | PRE-SAFE®, status | 12F |
| 5 | PRE-SAFE®, status | 18D |
| 6 | Seat heater, status | 19H |
| 7 | Compressed air supply, request | 26C |
| 8 | Massage function control unit, actuation | 26E |
| 9 | Vibration motor, actuation | 27F |
| A26/17 | Head unit | 1D |
| A77/2 | Driver multicontour seat pneumatic unit | 27C |
| A77/3 | Front passenger multicontour seat pneumatic unit | 27C |
| CAN B2 | CAN 2 for vehicle interior | 17E |
| CAN B2 | CAN 2 for vehicle interior | 14J |
| CAN B2 | CAN 2 for vehicle interior | 25J |
| Code 299 | PRE-SAFE | 5F |
| Code 299 | PRE-SAFE | 10F |
| Code 299 | PRE-SAFE | 16D |
| Ethernet | Ethernet | 8C |
| Ethernet | Ethernet | 11F |
| Flex E | Chassis FlexRay | 5F |
| LIN | Local Interconnect Network | 25E |
| LIN | Local Interconnect Network | 25G |
| M86/1 | Left front seat cushion vibration motors | 27G |
| N10/6 | Front signal acquisition and actuation module control unit | 13F |
| N164/1 | Left front multicontour seat control unit | 20F |
| N164/2 | Right front multicontour seat control unit | 20F |
| N30/3 | Electronic Stability Program control unit | 1G |
| N32/1 | Driver seat control unit | 1J |
| N32/1 | Driver seat control unit | 27H |
| N32/2 | Front passenger seat control unit | 1J |
| N32/2 | Front passenger seat control unit | 27J |
| N32/31 | Left front backrest massage function control unit | 27E |
| N32/32 | Right front backrest massage function control unit | 27E |
| N73/3 | Electronic ignition switch control unit | 7G |
