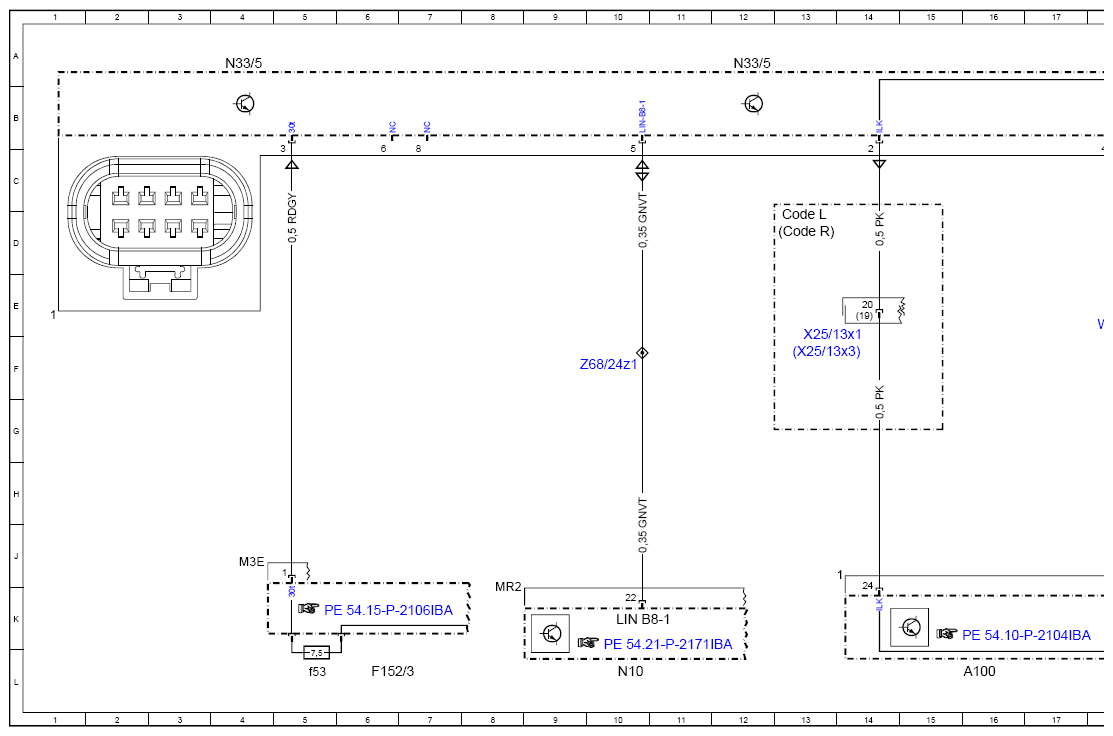

(Wiring Diagram Of Heater Booster Control Unit - PE83.70-P-2102-97IBA)
Model 177
with code ME08 (Hybrid drive 75-84 kW VARIANT (INCLUDING PLUGIN))
Control unit N33/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| A100 | High-voltage battery module | 16L |
| Code L | LEFT-HAND DRIVE | 13D |
| Code R | RIGHT-HAND DRIVE | 13D |
| F152/3 | Engine compartment fuse and relay module | 6L |
| F152/3f53 | Fuse 53 | 5L |
| F34/6 | High-voltage distributor plate | 23H |
| F34/6f753 | Electrical fuse 753 | 26J |
| LIN B8-1 | Front air conditioning control LIN | 10K |
| N10 | Central control module | 10L |
| N129/1 | Power electronics control unit | 25L |

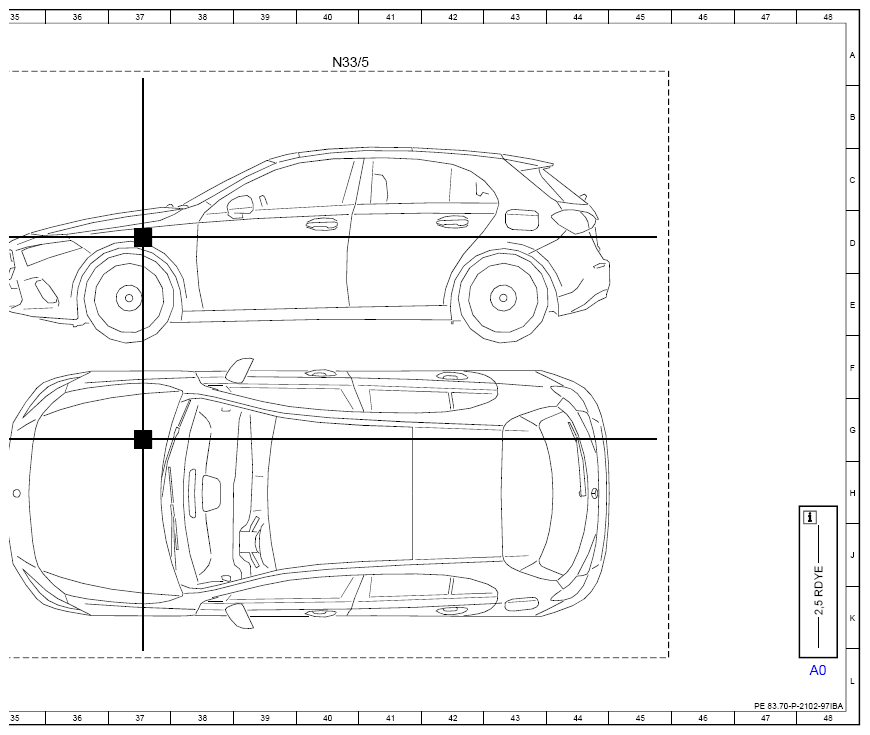

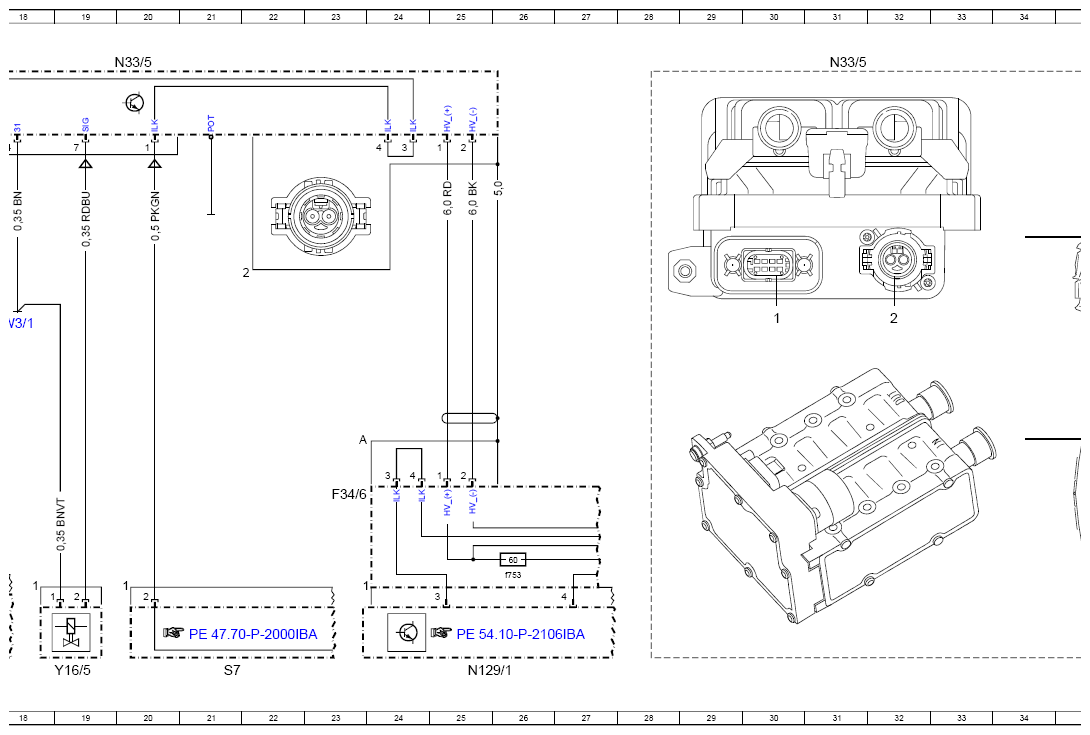

| N33/5 | High-voltage PTC heater | 4A |
| N33/5 | High-voltage PTC heater | 12A |
| N33/5 | High-voltage PTC heater | 20A |
| N33/5 | High-voltage PTC heater | 31A |
| N33/5 | High-voltage PTC heater | 40A |
| S7 | High-voltage disconnect device | 21L |
| W3/1 | Ground point (right front wheel well) | 18E |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 13F |
| X25/13x3 | Left engine compartment/vehicle interior electrical connector | 13F |
| Y16/5 | High-voltage PTC heater switchover valve | 19L |
| Z68/24z1 | LIN B8-1 connector sleeve | 10F |
