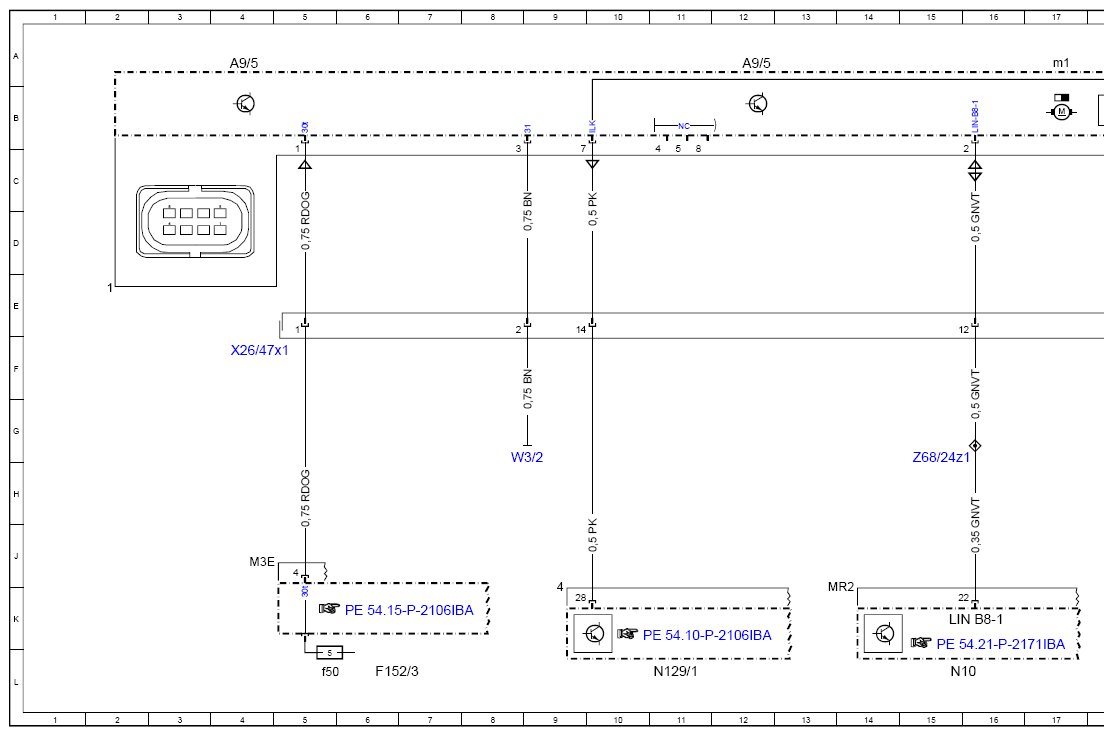

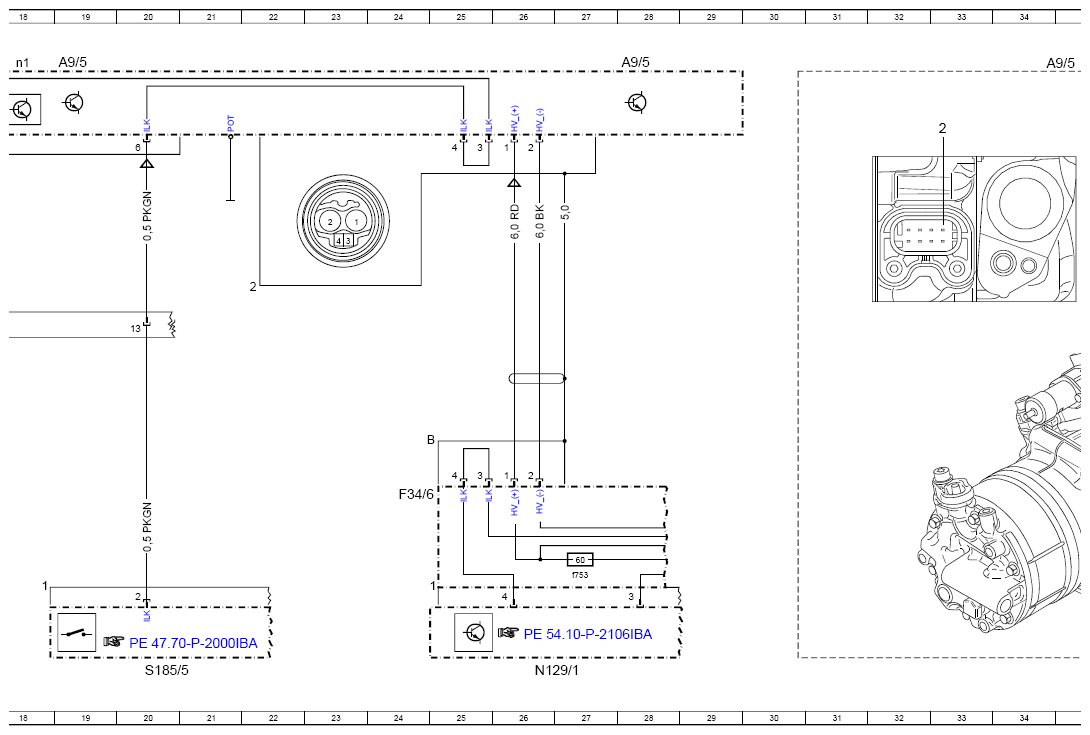

(Wiring Diagram For Electric Refrigerant Compressor - PE83.55-P-2000-97IBA)
Model 177
with code ME08 (Hybrid drive 75-84 kW VARIANT (INCLUDING PLUGIN))

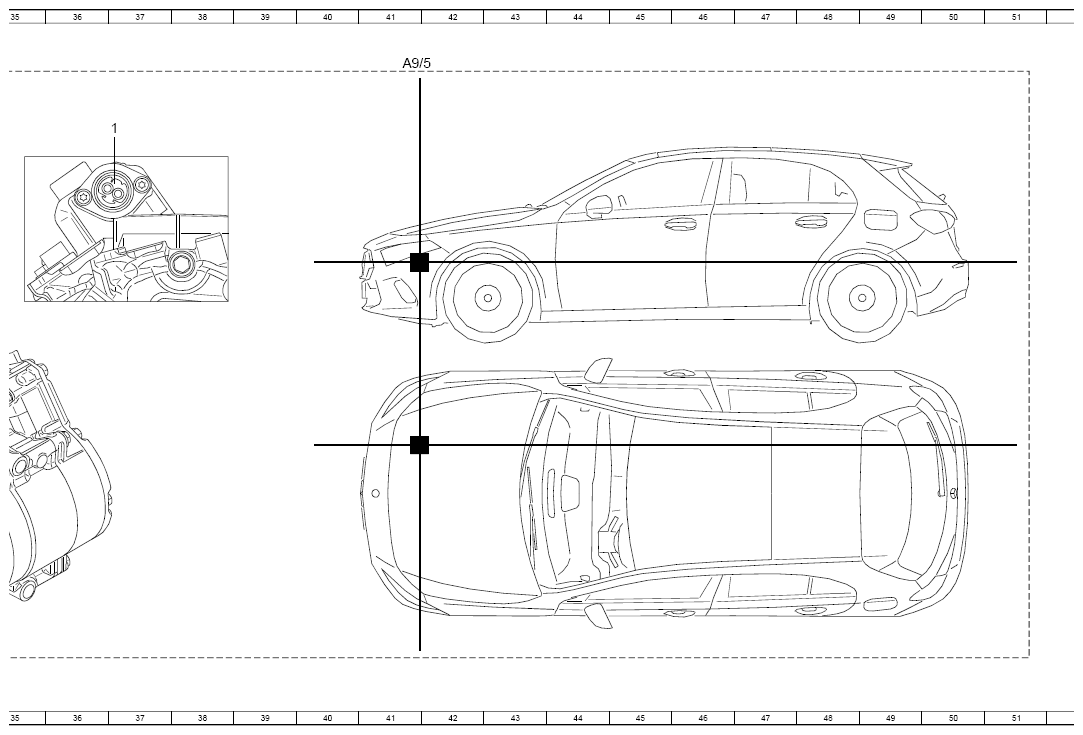

A/C compressor A9/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 56L |
| A9/5 | Electric refrigerant compressor | 4A |
| A9/5 | Electric refrigerant compressor | 12A |
| A9/5 | Electric refrigerant compressor | 19A |
| A9/5 | Electric refrigerant compressor | 28A |
| A9/5 | Electric refrigerant compressor | 34A |
| A9/5 | Electric refrigerant compressor | 41A |
| A9/5m1 | Refrigerant compressor electric motor | 17A |
| A9/5n1 | Refrigerant compressor control unit and power electronics | 18A |
| F152/3 | Engine compartment fuse and relay module | 6L |
| F152/3f50 | Fuse 50 | 5L |
| F34/6 | High-voltage distributor plate | 24H |
| F34/6f753 | Electrical fuse 753 | 27J |
| LIN B8-1 | Front air conditioning control LIN | 15K |
| N10 | Central control module | 15L |
| N129/1 | Power electronics control unit | 11L |
| N129/1 | Power electronics control unit | 26L |
| S185/5 | Interlock circuit cover panel open circuit switch | 20L |
| W3/2 | Left front wheel arch ground point | 8H |
| X26/47x1 | Engine wiring harness/engine compartment electrical connector | 4F |
| Z68/24z1 | LIN B8-1 connector sleeve | 15G |
