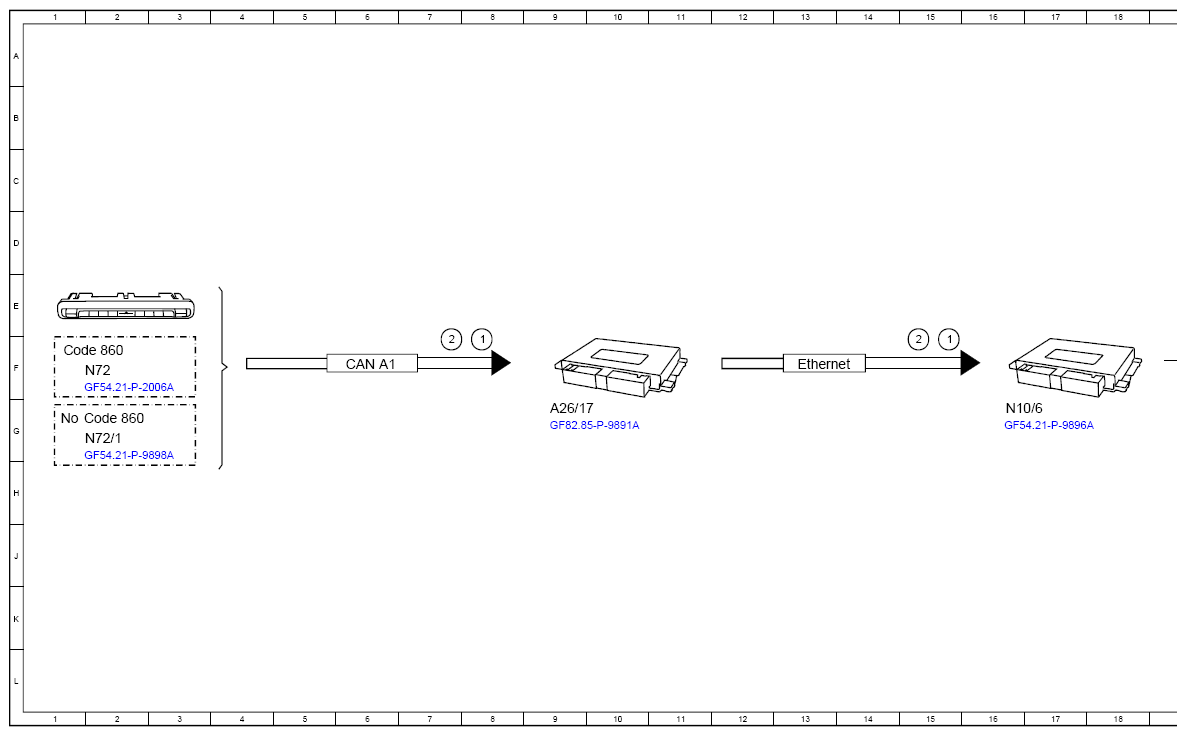

(Function Schematic For Actuating Ionization - PE83.80-P-2502-97G)
Model 294, 295, 296, 297 with code P21 (Air quality package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 8F |
| 1 | Operation, signal | 15F |
| 2 | Switch on ionization, request | 7E |
| 2 | Switch on ionization, request | 15E |
| 3 | Ionizer, actuation | 21F |
| A26/17 | Head unit | 9G |
| CAN A1 | CAN 1 for telematics | 6F |
| Code 860 | Front passenger display | 1F |
| Code 860 | Front passenger display | 1G |
| Ethernet | Ethernet | 13F |
| LIN | Local Interconnect Network | 20F |
| N10/6 | Front signal acquisition and actuation module control unit | 16G |
| N18/9 | Ionizer | 22G |
| N72 | Lower control panel | 1F |
| N72/1 | Upper control panel control unit | 1G |
