Wiring Diagram Of Ground Cabling - PE00.19-P-2800-97IBD
Model 177
W29/4, W34, W78, W78/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| A28/15 | Cellular telephone system antenna amplifier/compensator | 26L |
| A40/11 | Mono multifunction camera | 35L |
| A40/11 | Mono multifunction camera | 47L |
| A40/12 | Head-up display | 14L |
| A40/13 | Stereo multifunction camera | 39L |
| A40/13 | Stereo multifunction camera | 51L |
| A40/16 | Head unit/instrument cluster display cluster | 16L |
| A50/6 | Dedicated Short-Range Communications control unit | 32L |
| B38/2 | Rain/light sensor with additional functions | 44L |
| B38/2 | Rain/light sensor with additional functions | 55L |
| B84/14 | Augmented reality camera | 53L |
| B84/14 | Augmented reality camera | 41L |
| B84/15 | Hand motion sensor | 42L |
| Code 218 | Backup camera | 18J |
| Code 233 | Adaptive cruise control Plus (DISTRONIC PLUS) | 39J |
| Code 233 | Adaptive cruise control Plus (DISTRONIC PLUS) | 51J |
| Code 235 | Active Parking Assist with PARKTRONIC | 18J |
| Code 258 | Active Brake Assist | 34J |
| Code 258 | Active Brake Assist | 36J |
| Code 258 | Active Brake Assist | 48J |
| Code 258 | Active Brake Assist | 46J |
| Code 2U0 | car2go scopes | 29J |
| Code 318K | Front gesture control | 42J |
| Code 362 | HERMES LTE | 27J |
| Code 413 | Panoramic sliding sunroof | 43J |
| Code 413 | Panoramic sliding sunroof | 54J |
| Code 463 | Head-up display | 14J |
| Code 498 | Japan version | 32J |
| Code 51B | EURO-NCAP | 35J |
| Code 51B | EURO-NCAP | 35J |
| Code 51B | EURO-NCAP | 36J |
| Code 51B | EURO-NCAP | 47J |
| Code 51B | EURO-NCAP | 47J |
| Code 51B | EURO-NCAP | 48J |
| Code 545 | Connect 5 (NTG6) | 7J |
| Code 545 | Connect 5 (NTG6) | 16J |
| Code 547 | Connect 20 Entry (NTG6) | 16J |
| Code 547 | Connect 20 Entry (NTG6) | 31J |
| Code 548 | Connect 20 MID (NTG6) | 16J |
| Code 548 | Connect 20 MID (NTG6) | 31J |
| Code 549 | Connect 20 HIGH (NTG6) | 16J |
| Code 549 | Connect 20 HIGH (NTG6) | 31J |
| Code 7U3 | Seat model variant 3 | 22J |
| Code 877 | Ambiance illumination | 22J |
| Code 877 | Ambiance illumination | 21J |
| Code 877 | Ambiance illumination | 24J |
| Code 877 | Ambiance illumination | 23J |
| Code 899 | Wireless phone charging at front and antenna | 26J |
| Code L | LEFT-HAND DRIVE | 6J |
| Code L | LEFT-HAND DRIVE | 5J |
| Code L | LEFT-HAND DRIVE | 10J |
| Code L | LEFT-HAND DRIVE | 8J |
| Code L | LEFT-HAND DRIVE | 15J |
| Code L | LEFT-HAND DRIVE | 14J |
| Code L | LEFT-HAND DRIVE | 13J |
| Code L | LEFT-HAND DRIVE | 18J |
| Code L | LEFT-HAND DRIVE | 27J |
| Code L | LEFT-HAND DRIVE | 30J |
| Code L | LEFT-HAND DRIVE | 37J |
| Code L | LEFT-HAND DRIVE | 34J |
| Code L | LEFT-HAND DRIVE | 36J |
| Code L | LEFT-HAND DRIVE | 39J |
| Code L | LEFT-HAND DRIVE | 43J |
| Code L | LEFT-HAND DRIVE | 44J |
| Code L | LEFT-HAND DRIVE | 52J |
| Code R | RIGHT-HAND DRIVE | 5J |
| Code R | RIGHT-HAND DRIVE | 9J |
| Code R | RIGHT-HAND DRIVE | 26J |
| Code R | RIGHT-HAND DRIVE | 24J |
| Code R | RIGHT-HAND DRIVE | 29J |
| Code R | RIGHT-HAND DRIVE | 40J |
| Code R | RIGHT-HAND DRIVE | 48J |
| Code R | RIGHT-HAND DRIVE | 46J |
| Code R | RIGHT-HAND DRIVE | 49J |
| Code R | RIGHT-HAND DRIVE | 51J |
| Code R | RIGHT-HAND DRIVE | 55J |
| Code R | RIGHT-HAND DRIVE | 54J |
| Code U19 | Augmented Reality | 40J |
| Code U19 | Augmented Reality | 52J |
| Code U62 | Light and vision package | 21J |
| Code U63 | Driving school package | 20J |
| Code U63 | Driving school package | 19J |
| Code Z97 | Electronic interface | 3J |
| E17/16 | Left front footwell lamp | 21L |
| N112/9 | HERMES control unit | 28L |
| N112/9 | HERMES control unit | 31L |
| N162 | Ambiance illumination control unit | 24L |
| N166 | Head unit/instrument cluster control unit | 8L |
| N26/10 | Carsharing control unit | 29L |
| N26/5 | Electric steering lock control unit | 5L |
| N26/9 | Special-purpose vehicle multifunction control unit | 3L |
| N66/2 | Backup camera control unit | 18L |
| N70 | Overhead control panel control unit | 38L |
| N70 | Overhead control panel control unit | 50L |
| N70/1 | Panoramic sliding roof control unit | 43L |
| N70/1 | Panoramic sliding roof control unit | 54L |
| N73 | Electronic ignition switch control unit | 5L |
| S2/2 | Start/stop button | 6L |

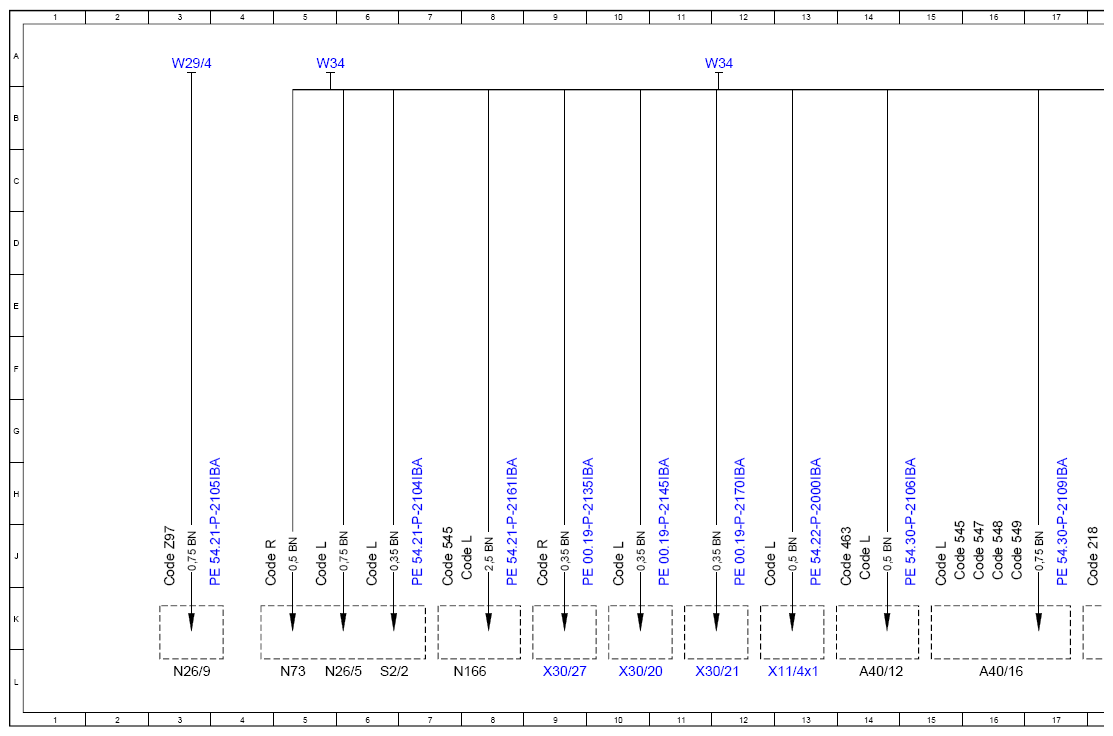

| W29/4 | Ground point/right C-pillar | 3A |
| W34 | Left footwell ground point | 5A |
| W34 | Left footwell ground point | 12A |

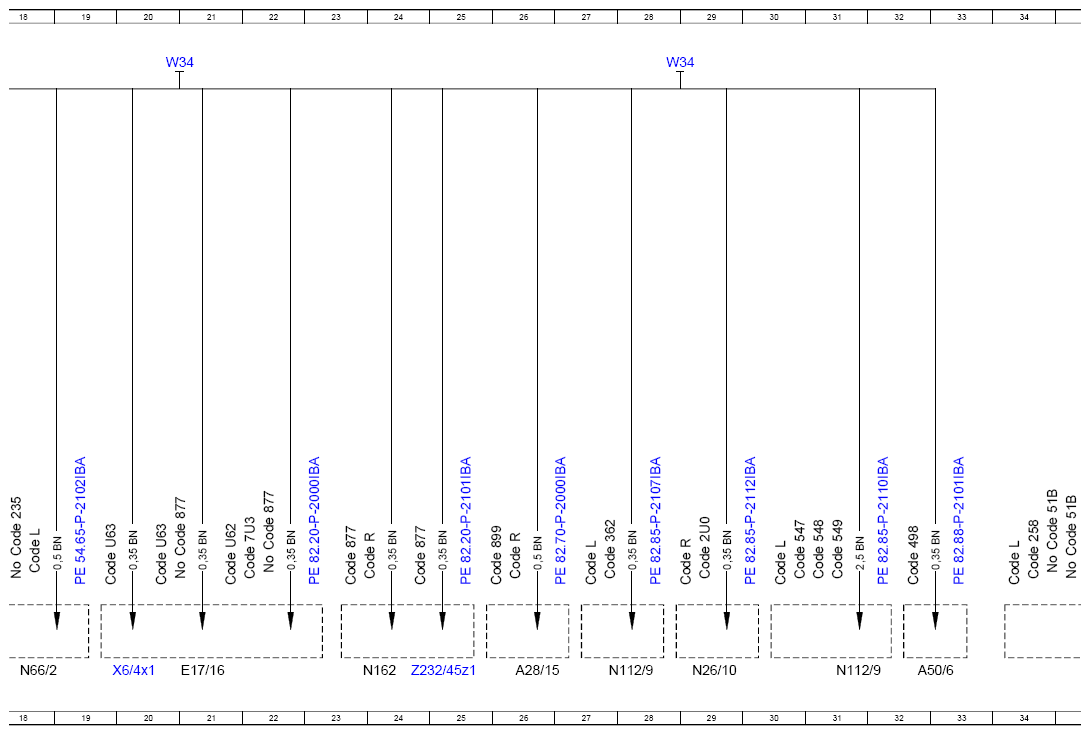

| W34 | Left footwell ground point | 20A |
| W34 | Left footwell ground point | 28A |

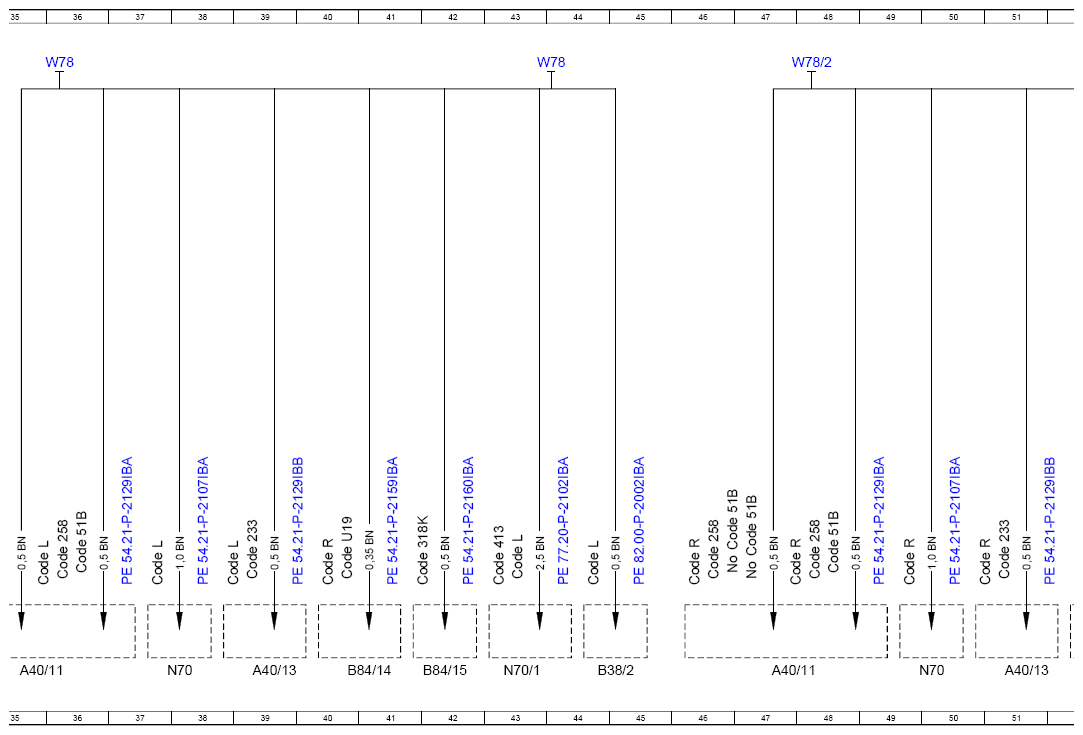

| W78 | Roof ground point 1 | 36A |
| W78 | Roof ground point 1 | 43A |

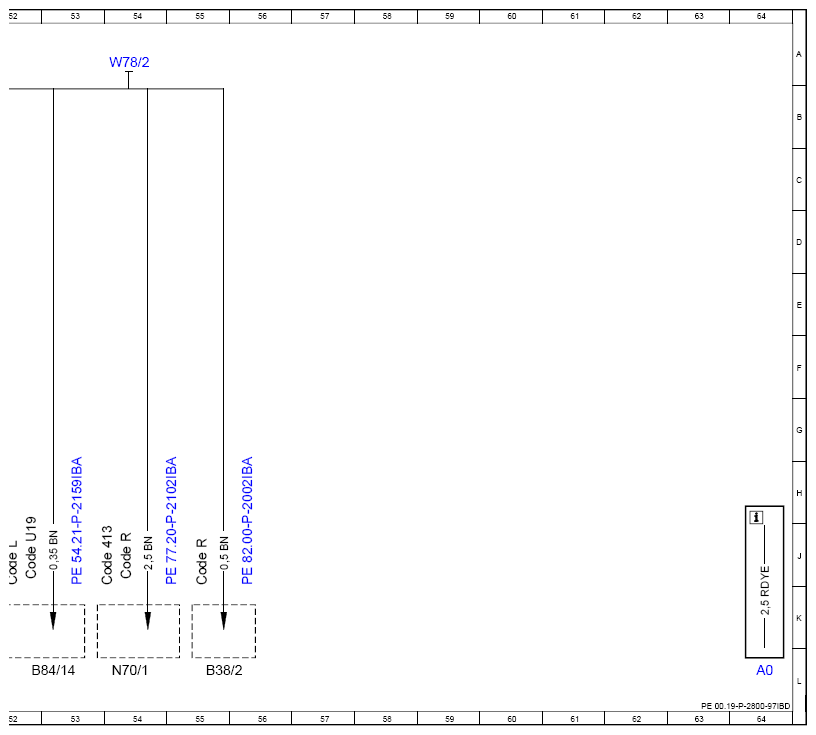

| W78/2 | Roof ground point 2 | 48A |
| W78/2 | Roof ground point 2 | 54A |
| X11/4x1 | Diagnostic connector | 13L |
| X30/20 | User interface CAN (CAN HMI) potential distributor | 10L |
| X30/21 | Drive train CAN (CAN C1) potential distributor | 11L |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 9L |
| X6/4x1 | Driving school package electrical connector | 20L |
| Z232/45z1 | Ground connection connector sleeve | 24L |
