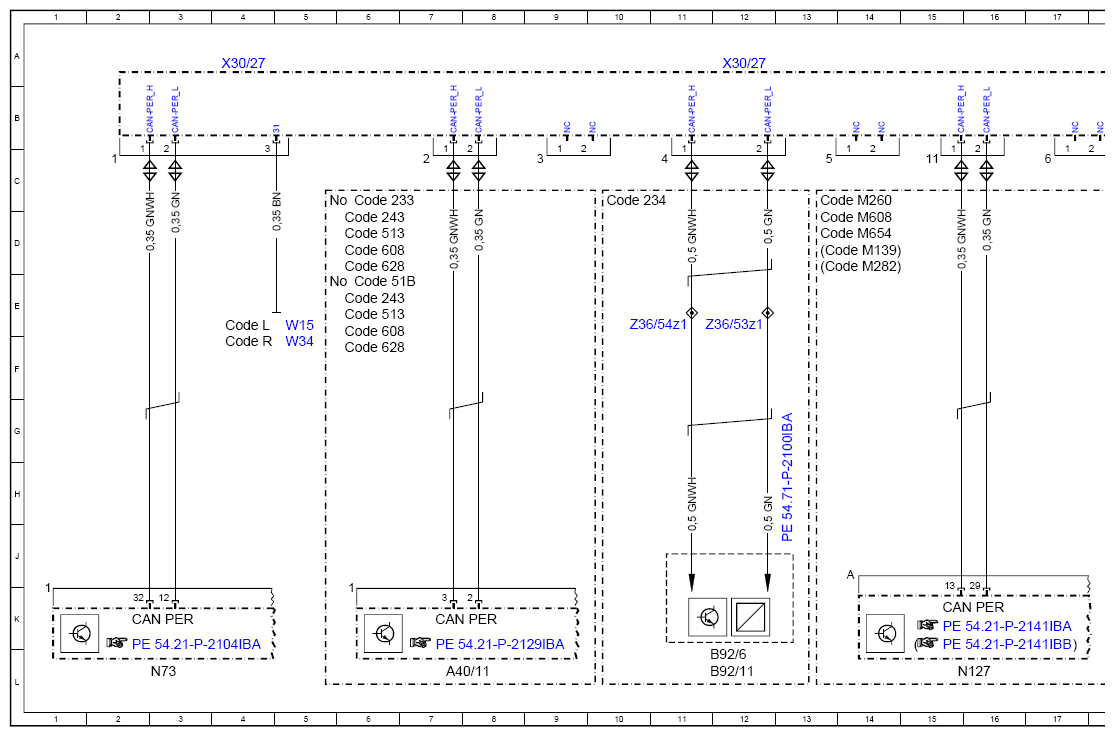

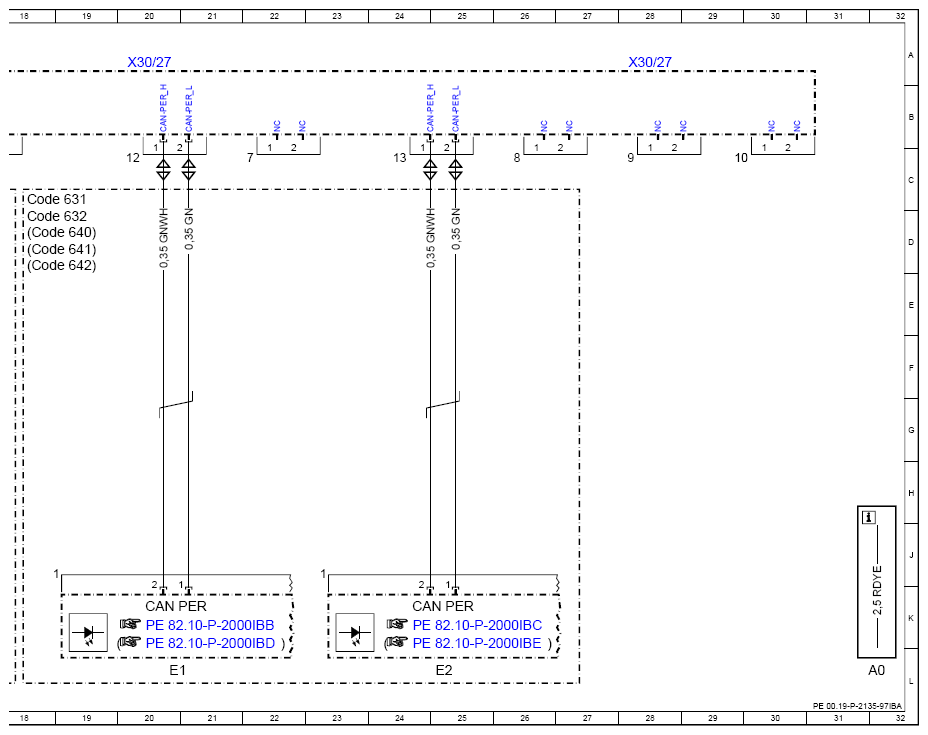

Wiring Diagram For Peripherals CAN - PE00.19-P-2135-97IBA
Model 177
Potential distributor X30/27 (CAN PER)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| A40/11 | Mono multifunction camera | 7L |
| B92/11 | Left outer rear integrated radar sensor | 11L |
| B92/6 | Right outer rear integrated radar sensor | 11L |
| CAN PER | Peripherals CAN | 3K |
| CAN PER | Peripherals CAN | 7K |
| CAN PER | Peripherals CAN | 25K |
| CAN PER | Peripherals CAN | 20K |
| CAN PER | Peripherals CAN | 15K |
| Code 233 | Adaptive cruise control Plus (DISTRONIC PLUS) | 6C |
| Code 234 | Blind spot assist | 10C |
| Code 243 | Lane Keeping Assist | 6D |
| Code 243 | Lane Keeping Assist | 6E |
| Code 513 | Traffic Sign Assist | 6D |
| Code 513 | Traffic Sign Assist | 6E |
| Code 51B | EURO-NCAP | 6E |
| Code 608 | Adaptive Highbeam Assist | 6D |
| Code 608 | Adaptive Highbeam Assist | 6E |
| Code 628 | Adaptive Highbeam Assist Plus | 6D |
| Code 628 | Adaptive Highbeam Assist Plus | 6F |
| Code 631 | Static LED headlamp, left-hand traffic | 18C |
| Code 632 | Static LED headlamp, right-hand traffic | 18D |
| Code 640 | Dynamic LED headlamps, SAE, right-hand traffic | 18D |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 18D |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 18D |
| Code L | LEFT-HAND DRIVE | 4E |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 13D |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 13C |
| Code M282 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M282 | 13D |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 13D |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 13D |
| Code R | RIGHT-HAND DRIVE | 4F |
| E1 | Left front lamp unit | 20L |
| E2 | Right front lamp unit | 25L |
| N127 | Drivetrain control unit | 16L |
| N73 | Electronic ignition switch control unit | 3L |
| W15 | Right front footwell ground point | 5E |
| W34 | Left footwell ground point | 5F |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 4A |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 12A |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 20A |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 28A |
| Z36/53z1 | Periphery CAN (CAN PER) low connector sleeve | 12E |
| Z36/54z1 | Periphery CAN (CAN PER) high connector sleeve | 11E |
