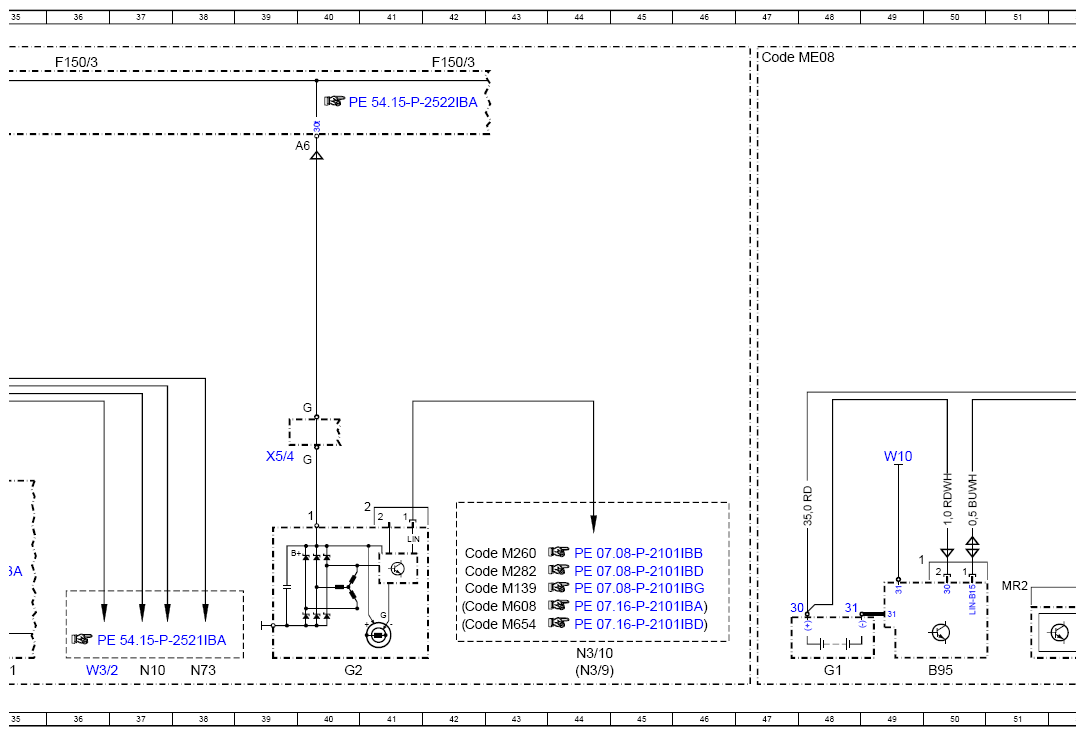

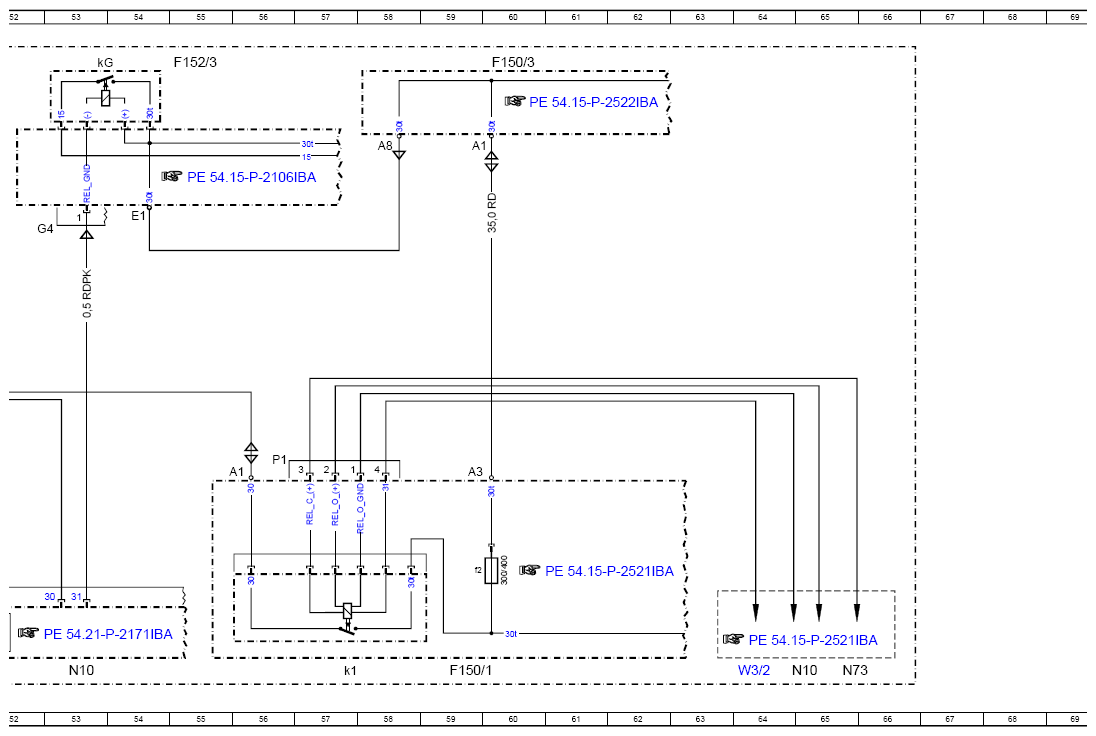

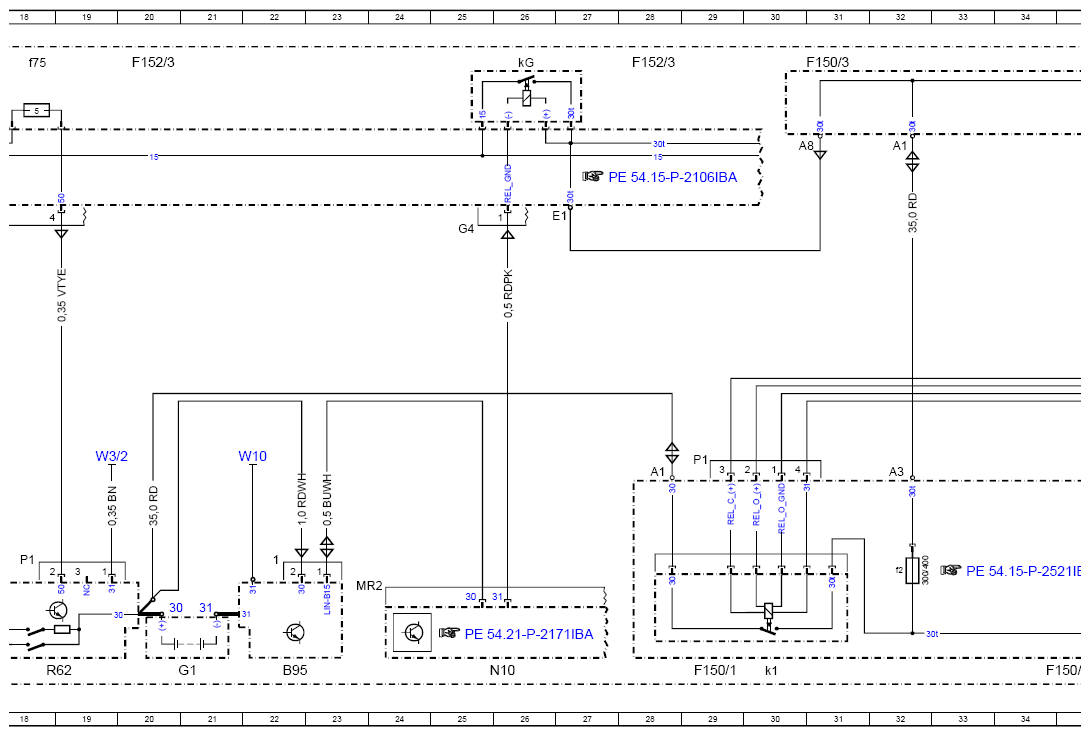

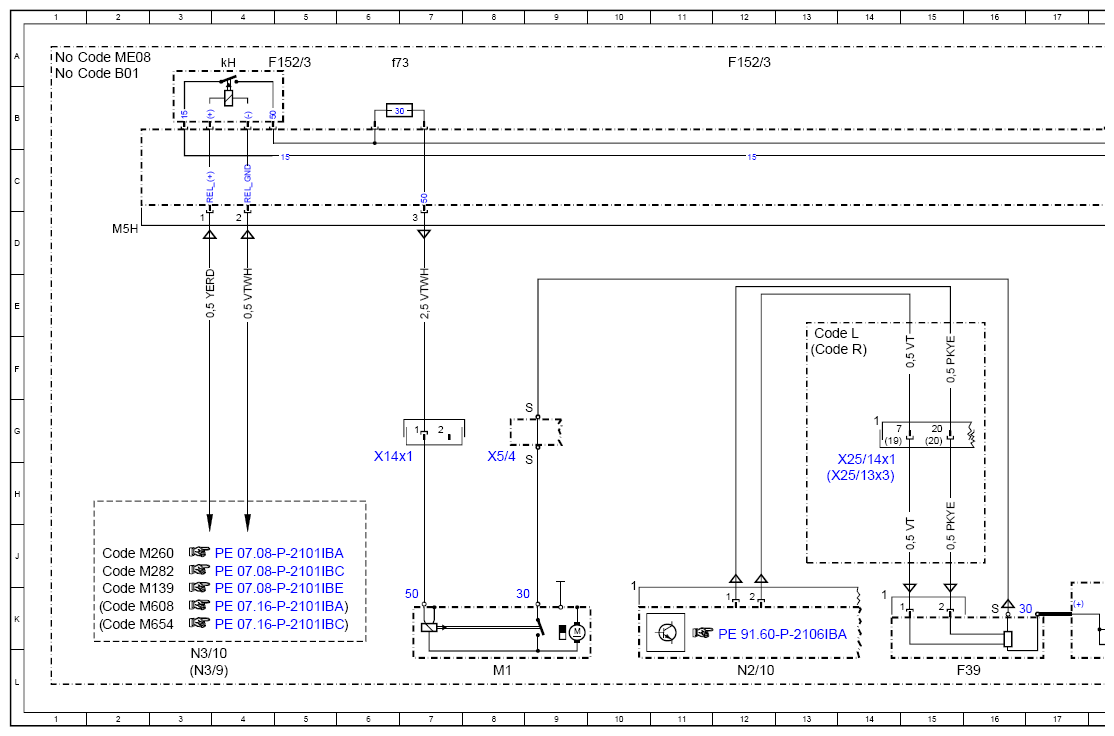

Wiring Diagram Of Starter, Alternator, Battery - PE15.00-P-2101-97IBA
Model 177
except code B01 (48V technology)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| B95 | Battery sensor | 22L |
| B95 | Battery sensor | 50L |
| Code B01 | 48V technology | 1A |
| Code L | LEFT-HAND DRIVE | 13F |
| Code M139 | Inline 4-cylinder SPARK-IGNITION Engine M139 - AMG | 42K |
| Code M139 | Inline 4-cylinder SPARK-IGNITION Engine M139 - AMG | 2K |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION Engine M260 | 2J |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION Engine M260 | 42J |
| Code M282 | 4-CYLINDER INLINE SPARK-IGNITION Engine M282 | 2J |
| Code M282 | 4-CYLINDER INLINE SPARK-IGNITION Engine M282 | 42J |
| Code M608 | 4-CYLINDER INLINE DIESEL Engine OM608 | 2K |
| Code M608 | 4-CYLINDER INLINE DIESEL Engine OM608 | 42K |
| Code M654 | 4-CYLINDER INLINE DIESEL Engine OM654 | 2K |
| Code M654 | 4-CYLINDER INLINE DIESEL Engine OM654 | 42K |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 1A |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 47A |
| Code R | RIGHT-HAND DRIVE | 13F |
| F150/1 | Starter battery pre-fuse box | 29L |
| F150/1 | Starter battery pre-fuse box | 34L |
| F150/1 | Starter battery pre-fuse box | 59L |
| F150/1f2 | Fuse 2 | 32J |
| F150/1f2 | Fuse 2 | 59J |
| F150/1k1 | Battery disconnect switch relay | 30L |
| F150/1k1 | Battery disconnect switch relay | 57L |
| F150/3 | Engine compartment pre-fuse box | 31A |
| F150/3 | Engine compartment pre-fuse box | 36A |
| F150/3 | Engine compartment pre-fuse box | 60A |
| F150/3 | Engine compartment pre-fuse box | 42A |
| F152/3 | Engine compartment fuse and relay module | 5A |
| F152/3 | Engine compartment fuse and relay module | 12A |
| F152/3 | Engine compartment fuse and relay module | 20A |
| F152/3 | Engine compartment fuse and relay module | 28A |
| F152/3 | Engine compartment fuse and relay module | 55A |
| F152/3f73 | Fuse 73 | 6A |
| F152/3f75 | Fuse 75 | 18A |
| F152/3kG | Engine compartment terminal 15 relay | 26A |
| F152/3kG | Engine compartment terminal 15 relay | 53A |
| F152/3kH | Circuit 50 relay | 4A |
| F39 | Battery terminal pyrofuse | 16L |
| G1 | On-board electrical system battery | 21L |
| G1 | On-board electrical system battery | 48L |
| G2 | Alternator | 40L |
| M1 | Starter | 8L |
| N10 | Central control module | 26L |
| N10 | Central control module | 37L |
| N10 | Central control module | 53L |
| N10 | Central control module | 65L |
| N2/10 | Supplemental restraint system control unit | 12L |
| N3/10 | ME-SFI [ME] control unit | 3L |
| N3/10 | ME-SFI [ME] control unit | 44L |
| N3/9 | CDI control unit | 3L |
| N3/9 | CDI control unit | 44L |
| N73 | Electronic ignition switch control unit | 38L |
| N73 | Electronic ignition switch control unit | 65L |
| R62 | Voltage dip limiter | 18L |
| W10 | Ground point (starter battery) | 22G |
| W10 | Ground point (starter battery) | 49G |
| W3/2 | Left front wheel arch ground point | 36L |
| W3/2 | Left front wheel arch ground point | 19G |
| W3/2 | Left front wheel arch ground point | 64L |
| X14x1 | Circuit 50 electrical connector | 6G |
| X25/13x3 | Left Engine compartment/vehicle interior electrical connector | 14H |
| X25/14x1 | Right Engine compartment/vehicle interior electrical connector | 14H |
| X5/4 | Starter and alternator cable connector | 8G |
| X5/4 | Starter and alternator cable connector | 39G |
