Wiring Diagram Of Parking System Control Unit - PE54.65-P-2107-97IBA
Model 177
with code 235 (Active Parking Assist with PARKTRONIC)
Control unit N62
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 113L |
| A26/17 | Head unit | 60L |
| A40/11 | Mono multifunction camera | 8K |
| A40/13 | Stereo multifunction camera | 8L |

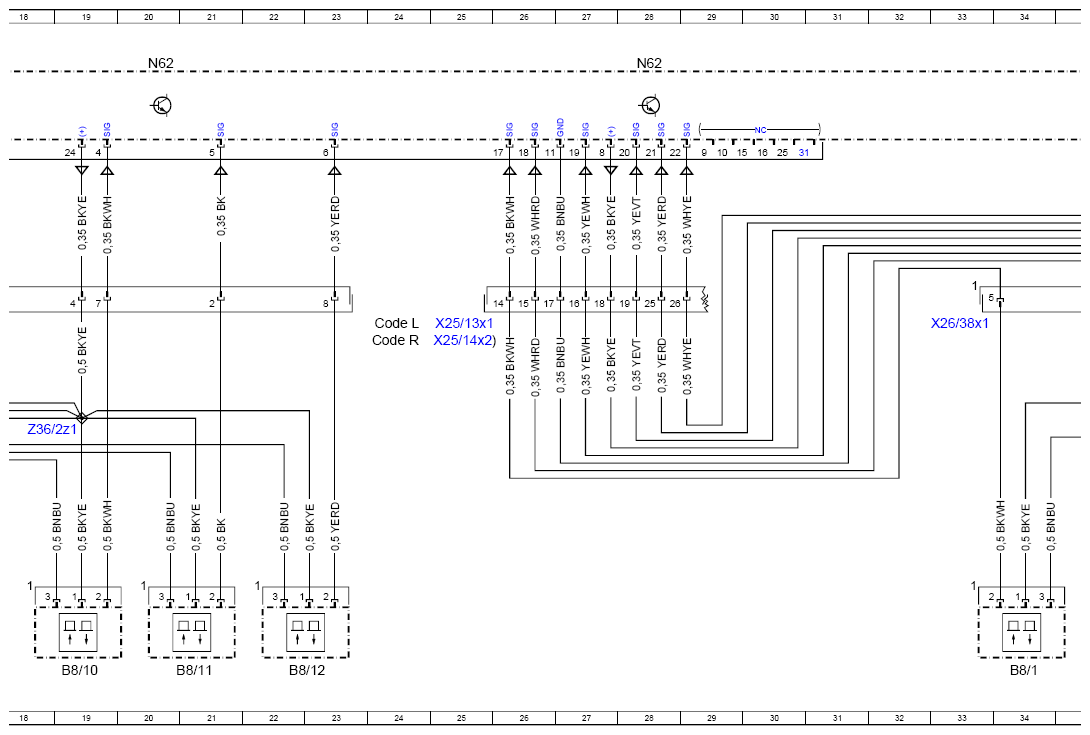

| B8/1 | Outer left front parking system distance sensor | 34L |
| B8/10 | Outer left rear parking system distance sensor | 19L |
| B8/11 | Center left rear parking system distance sensor | 21L |
| B8/12 | Center right rear parking system distance sensor | 22L |

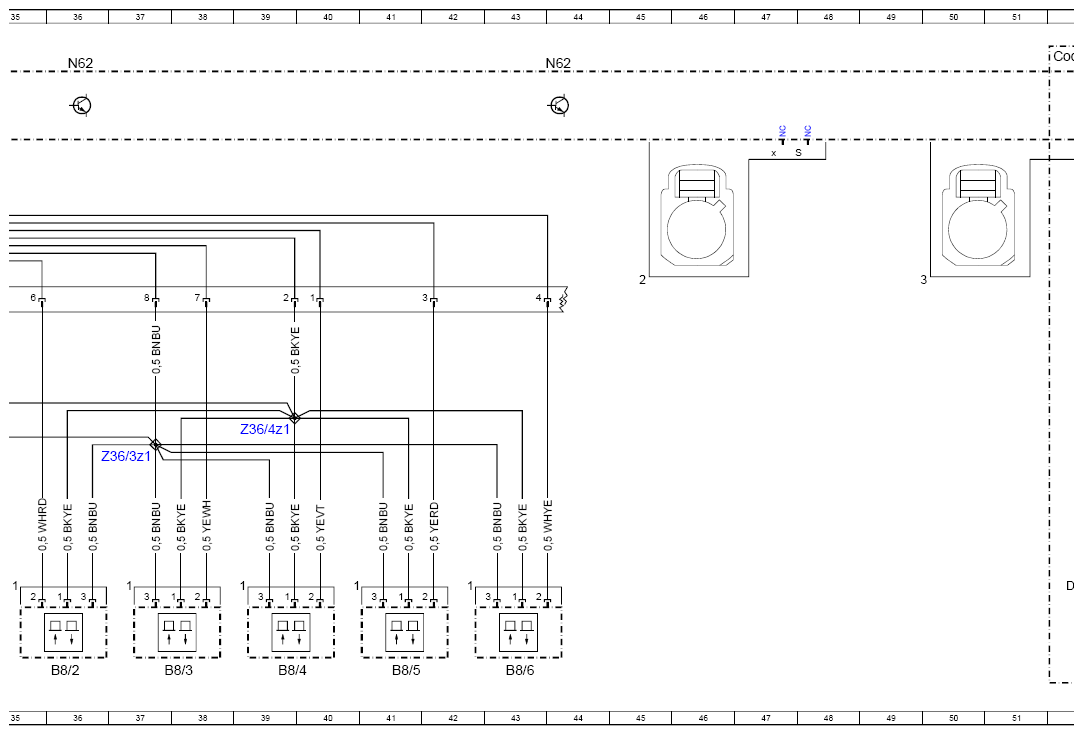

| B8/2 | Center left front parking system distance sensor | 36L |
| B8/3 | Inner left front parking system distance sensor | 38L |
| B8/4 | Inner right front parking system distance sensor | 39L |
| B8/5 | Center right front parking system distance sensor | 41L |
| B8/6 | Outer right front parking system distance sensor | 43L |
| B8/7 | Outer right rear parking system distance sensor | 13L |
| B8/8 | Inner right rear parking system distance sensor | 15L |
| B8/9 | Inner left rear parking system distance sensor | 17L |

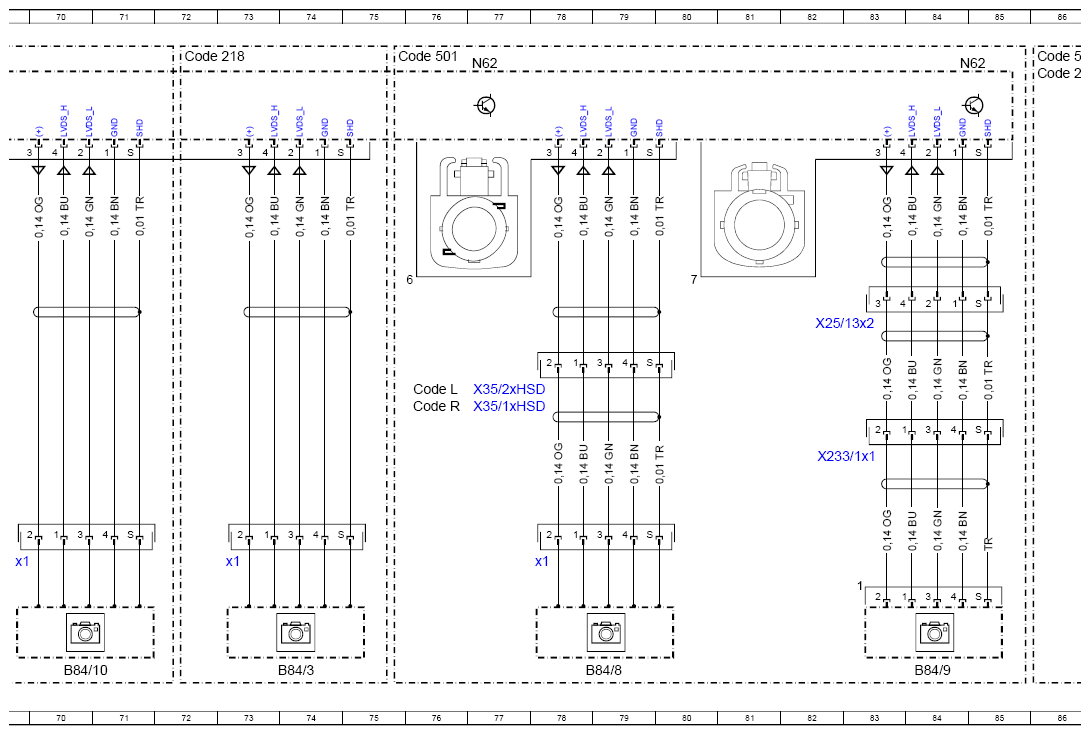

| B84/10 | 360° system reversing camera | 70L |
| B84/10x1 | 360° system reversing camera electrical connector | 69J |
| B84/3 | Backup camera | 74L |
| B84/3x1 | Backup camera electrical connector | 73J |

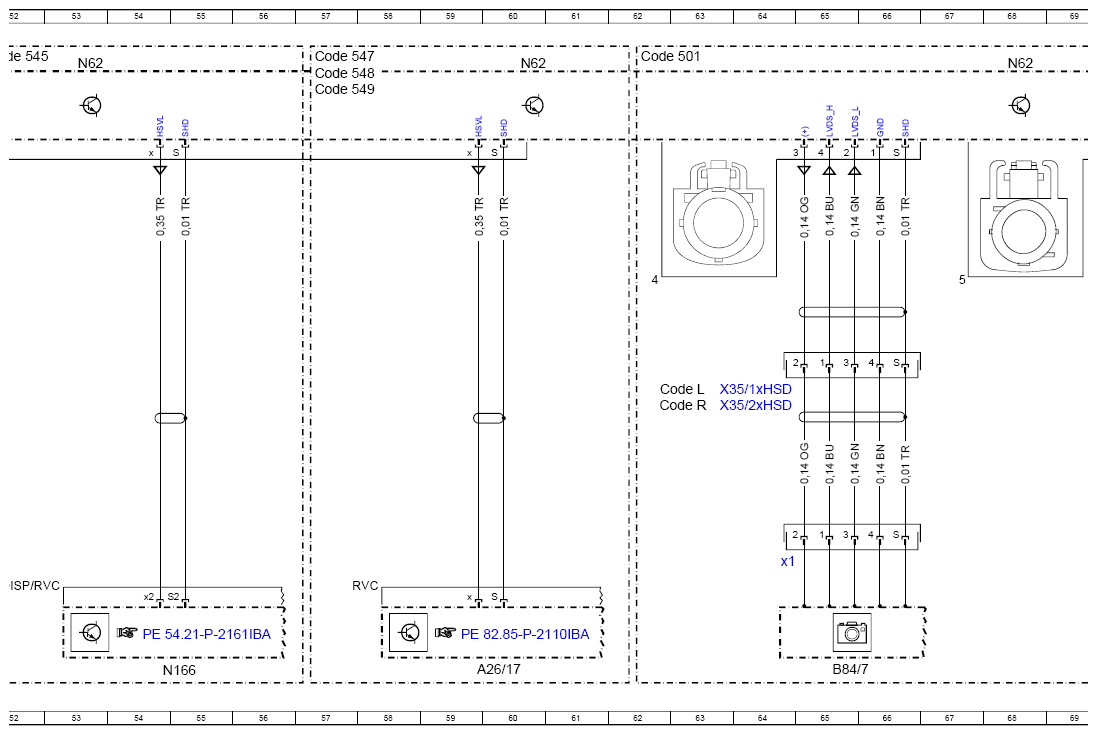

| B84/7 | Left outside mirror 360° camera | 65L |
| B84/7x1 | Left outside mirror 360° camera electrical connector | 64J |
| B84/8 | Right outside mirror 360° camera | 79L |
| B84/8x1 | Right outside mirror 360° camera electrical connector | 78J |
| B84/9 | Front end 360° camera | 84L |
| Code 218 | Backup camera | 72A |
| Code 218 | Backup camera | 86A |
| Code 501 | Surround View camera | 62A |
| Code 501 | Surround View camera | 75A |
| Code 501 | Surround View camera | 86A |
| Code 545 | Connect 5 (NTG6) | 52A |
| Code 547 | Connect 20 Entry (NTG6) | 57A |
| Code 548 | Connect 20 MID (NTG6) | 57A |
| Code 549 | Connect 20 HIGH (NTG6) | 57B |
| Code L | LEFT-HAND DRIVE | 76F |
| Code L | LEFT-HAND DRIVE | 24E |
| Code L | LEFT-HAND DRIVE | 62F |
| Code R | RIGHT-HAND DRIVE | 76G |
| Code R | RIGHT-HAND DRIVE | 24F |
| Code R | RIGHT-HAND DRIVE | 62G |
| F152/4 | Vehicle interior fuse and relay module | 5L |
| F152/4f171 | Electrical fuse 171 | 4L |
| Flex E | Chassis FlexRay | 7J |
| Flex E | Chassis FlexRay | 8J |
| Flex E | Chassis FlexRay | 10J |

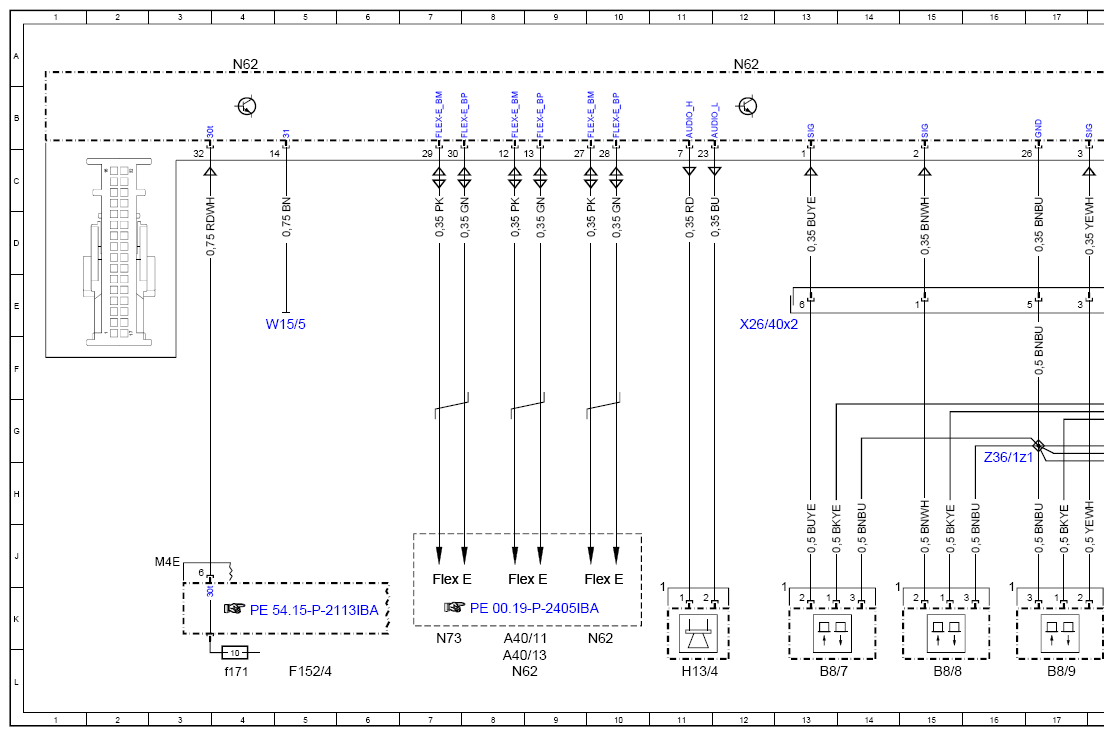

| H13/4 | Parking system speaker | 11L |

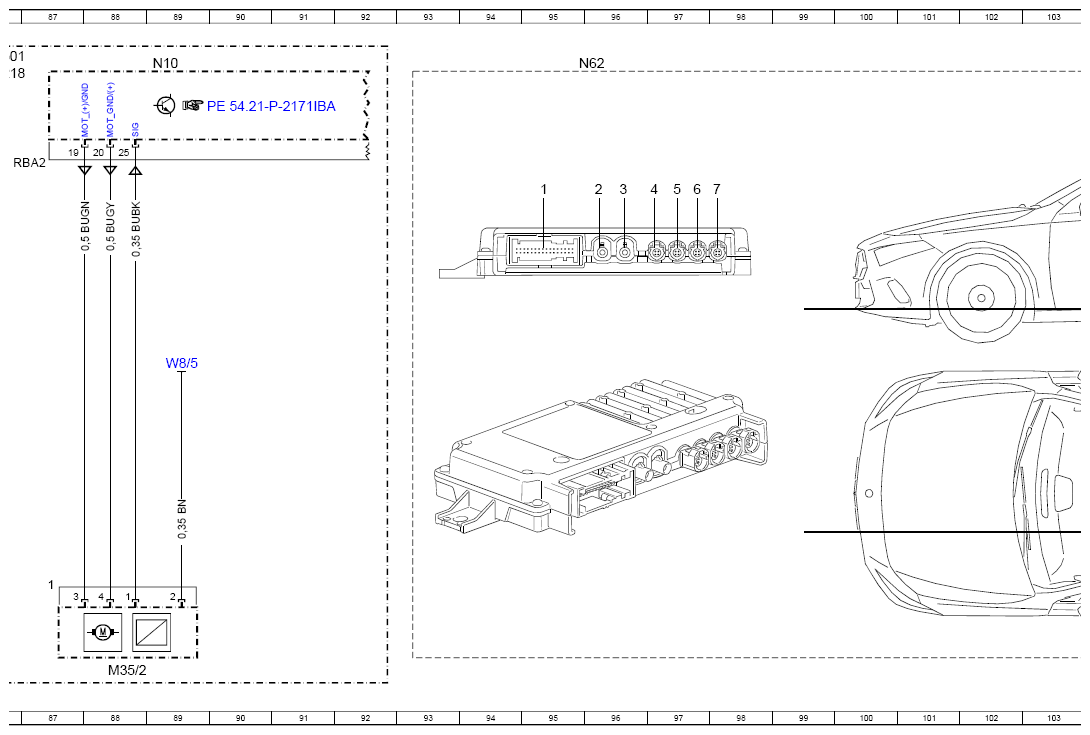

| M35/2 | Rear camera cover motor | 88L |
| N10 | Central control module | 89A |
| N166 | Head unit/instrument cluster control unit | 55L |
| N62 | Parking system control unit | 8L |
| N62 | Parking system control unit | 10K |
| N62 | Parking system control unit | 20A |
| N62 | Parking system control unit | 4A |
| N62 | Parking system control unit | 12A |
| N62 | Parking system control unit | 28A |
| N62 | Parking system control unit | 36A |
| N62 | Parking system control unit | 44A |
| N62 | Parking system control unit | 53A |
| N62 | Parking system control unit | 60A |
| N62 | Parking system control unit | 68A |
| N62 | Parking system control unit | 77A |
| N62 | Parking system control unit | 84A |
| N62 | Parking system control unit | 96A |

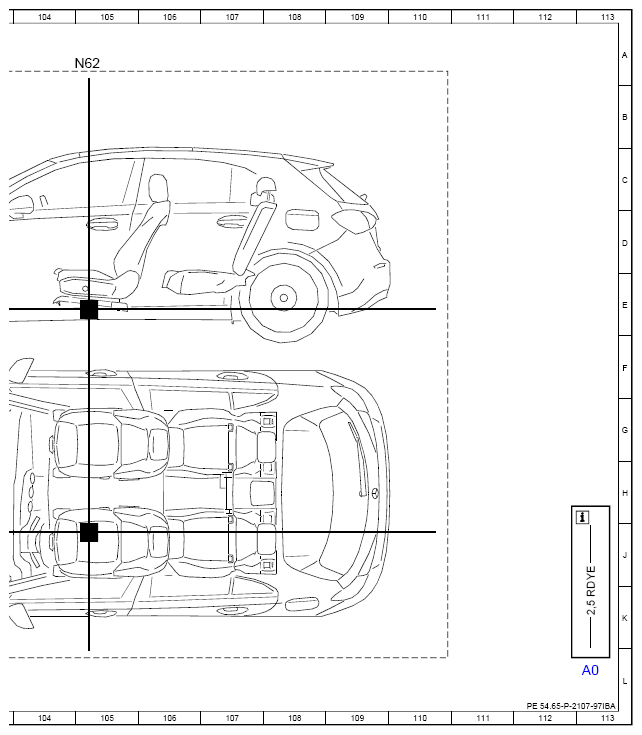

| N62 | Parking system control unit | 105A |
| N73 | Electronic ignition switch control unit | 7K |
| W15/5 | Left front footwell ground point | 5E |
| W8/5 | Right tailgate ground point | 89F |
| X233/1x1 | Front end 360° camera electrical connector | 83H |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 25E |
| X25/13x2 | Left engine compartment/vehicle interior electrical connector | 83E |
| X25/14x2 | Right engine compartment/vehicle interior electrical connector | 25F |
| X26/38x1 | Front bumper electrical connector | 33E |
| X26/40x2 | Rear frame floor assembly/bumper electrical connector | 12E |
| X35/1xHSD | Driver door electrical connector | 77G |
| X35/1xHSD | Driver door electrical connector | 64F |
| X35/2xHSD | Front passenger door electrical connector | 77F |
| X35/2xHSD | Front passenger door electrical connector | 64G |
| Z36/1z1 | Ground connection connector sleeve | 16G |
| Z36/2z1 | Voltage supply connector sleeve | 18G |
| Z36/3z1 | Ground connection connector sleeve | 37G |
| Z36/4z1 | Voltage supply connector sleeve | 39G |
