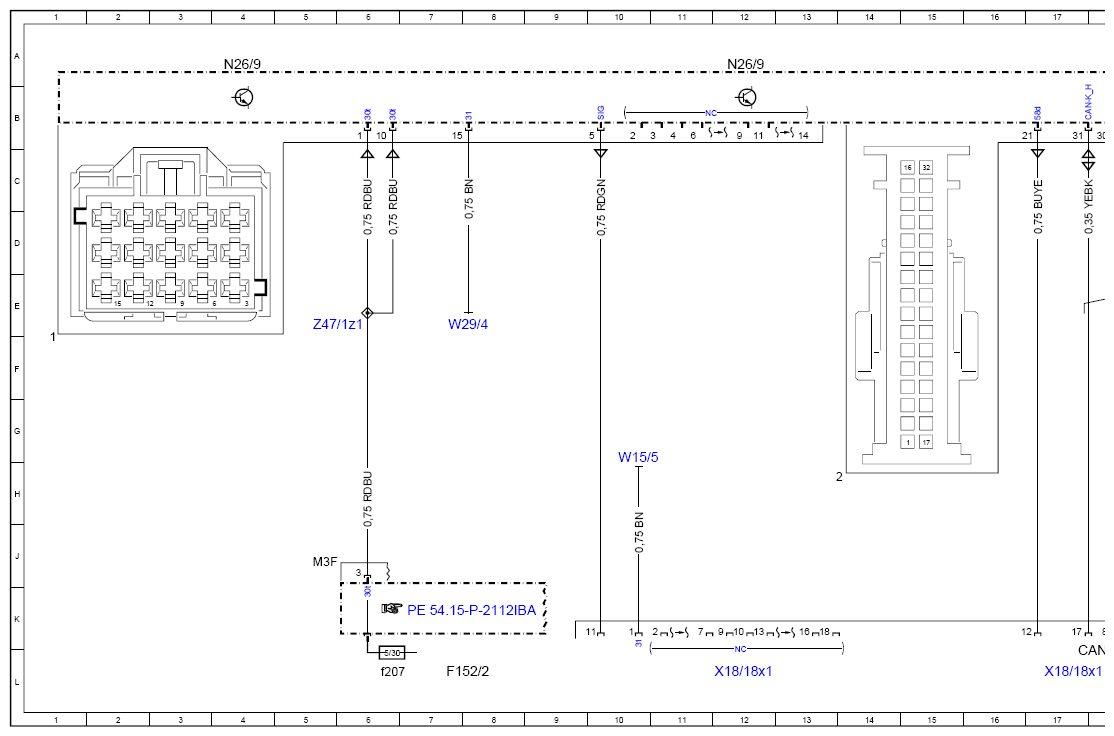

Wiring Diagram, Special Vehicle Multifunction Control Unit (SVMCU (MSS)) - PE54.21-P-2105-97IBA
Model 177
with code Z97 (Electronic interface)
Control unit N26/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| CAN B | Interior CAN | 20H |
| CAN K | Multifunction CAN | 18L |
| F152/2 | Rear fuse and relay module | 7L |
| F152/2f207 | Fuse 207 | 6L |
| N26/9 | Special-purpose vehicle multifunction control unit | 4A |
| N26/9 | Special-purpose vehicle multifunction control unit | 12A |
| N26/9 | Special-purpose vehicle multifunction control unit | 19A |
| N26/9 | Special-purpose vehicle multifunction control unit | 28A |

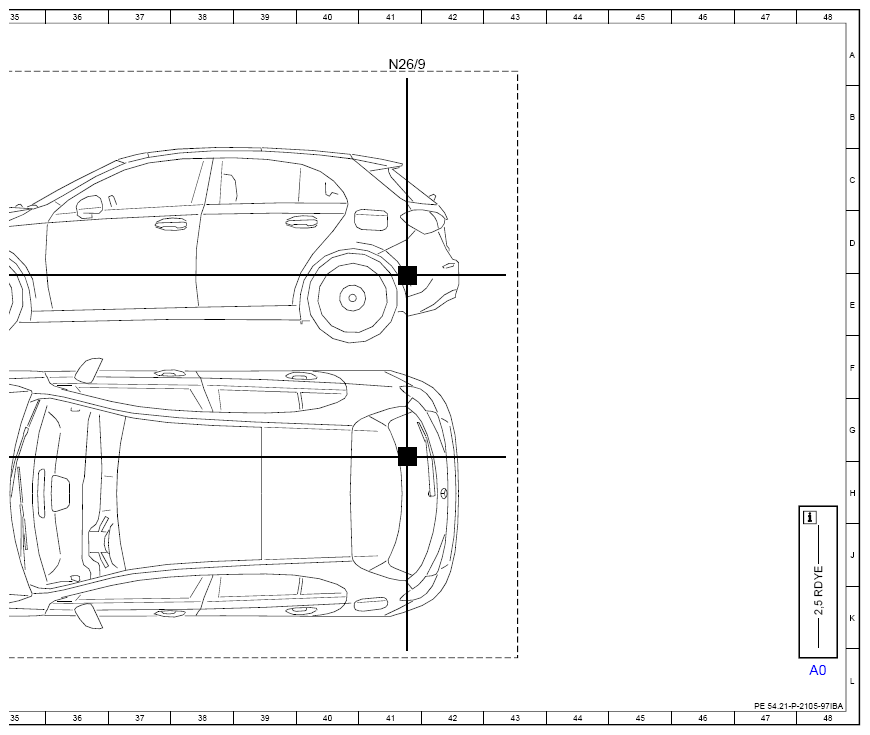

| N26/9 | Special-purpose vehicle multifunction control unit | 41A |
| W15/5 | Left front footwell ground point | 10H |
| W29/4 | Ground point/right C-pillar | 7E |
| X18/18x1 | Vehicle gateway electrical connector | 17L |
| X18/18x1 | Vehicle gateway electrical connector | 12L |
| Z47/1z1 | Terminal 30t connector sleeve | 6E |

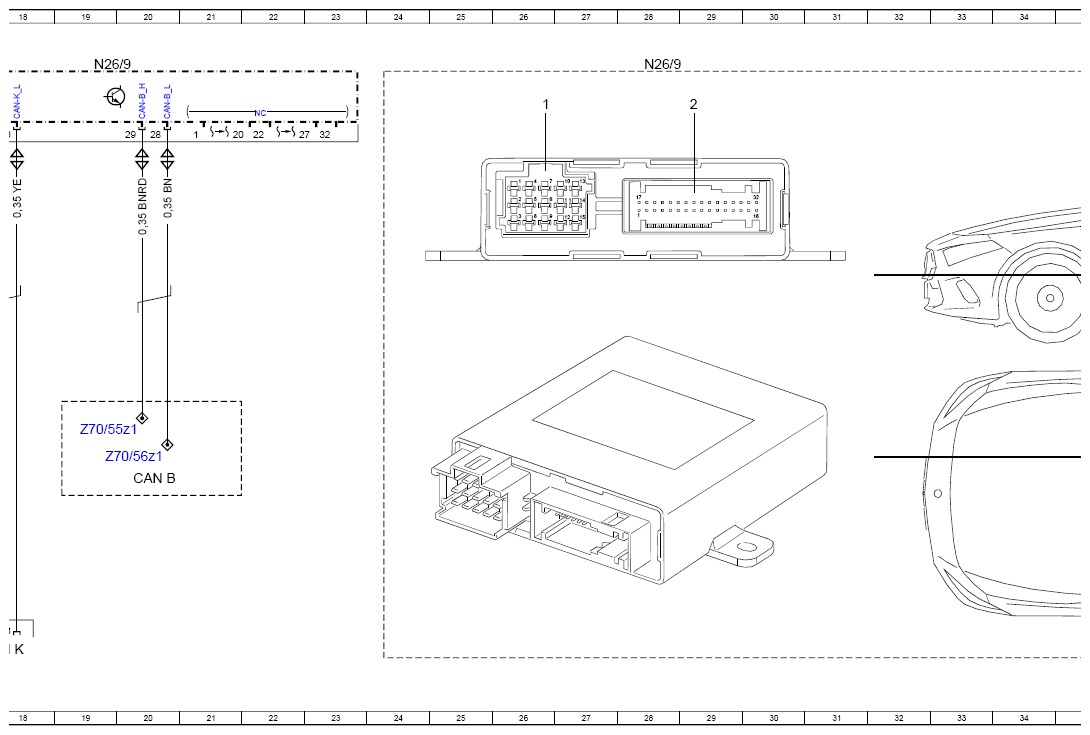

| Z70/55z1 | Interior CAN (CAN B) High connector sleeve | 19G |
| Z70/56z1 | Interior CAN (CAN B) low connector sleeve | 20G |
