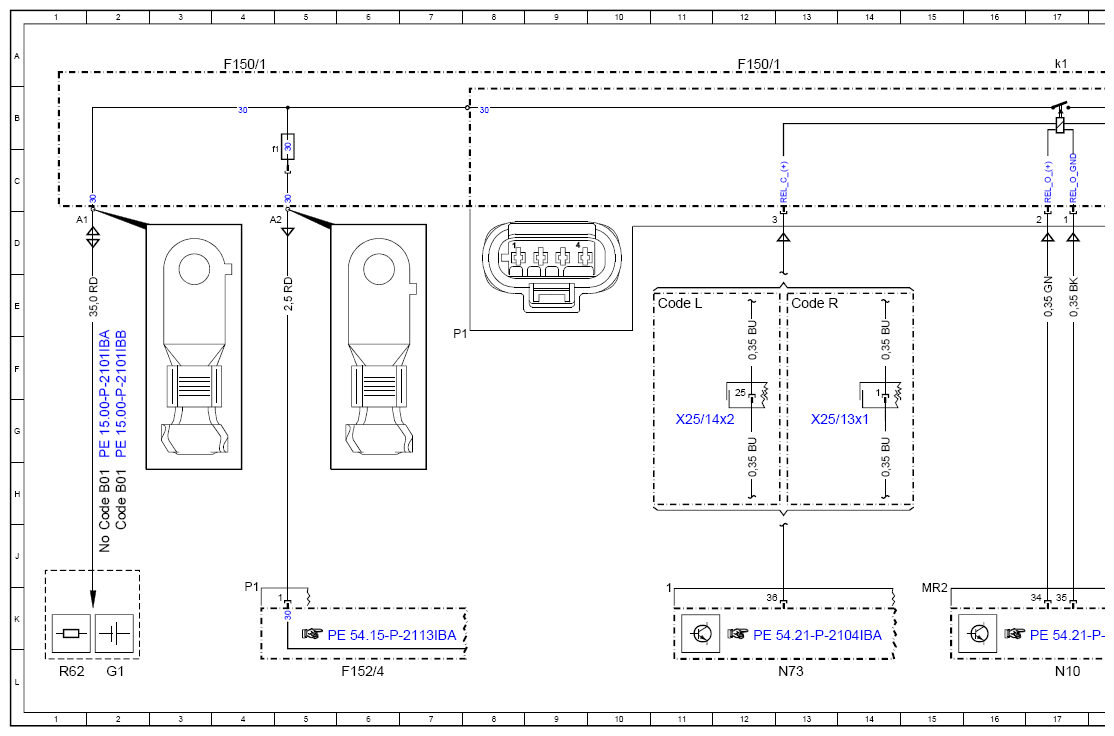

Wiring Diagram For Starter Battery Pre-Fuse Box - PE54.15-P-2521-97IBA
Model 177
Fuse box F150/1
| Code: | Designation: | Position: |
|---|---|---|

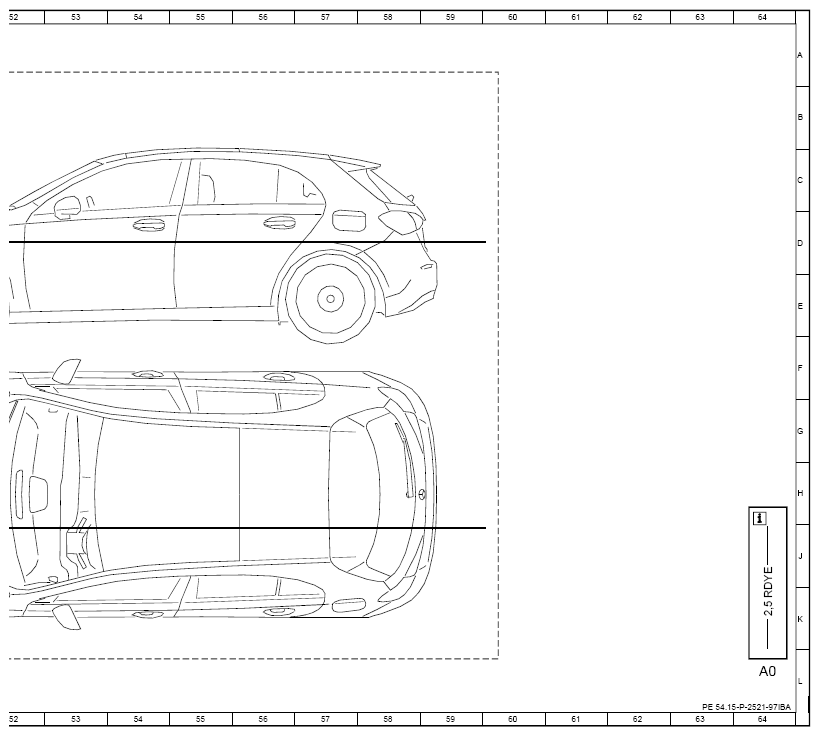

| A0 | Use of wiring diagrams | 64L |
| Code B01 | 48V technology | 2J |
| Code B01 | 48V technology | 2J |
| Code L | LEFT-HAND DRIVE | 11E |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 19E |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 26F |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 26E |
| Code M282 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M282 | 26E |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 24E |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 19E |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 24E |
| Code R | RIGHT-HAND DRIVE | 13E |

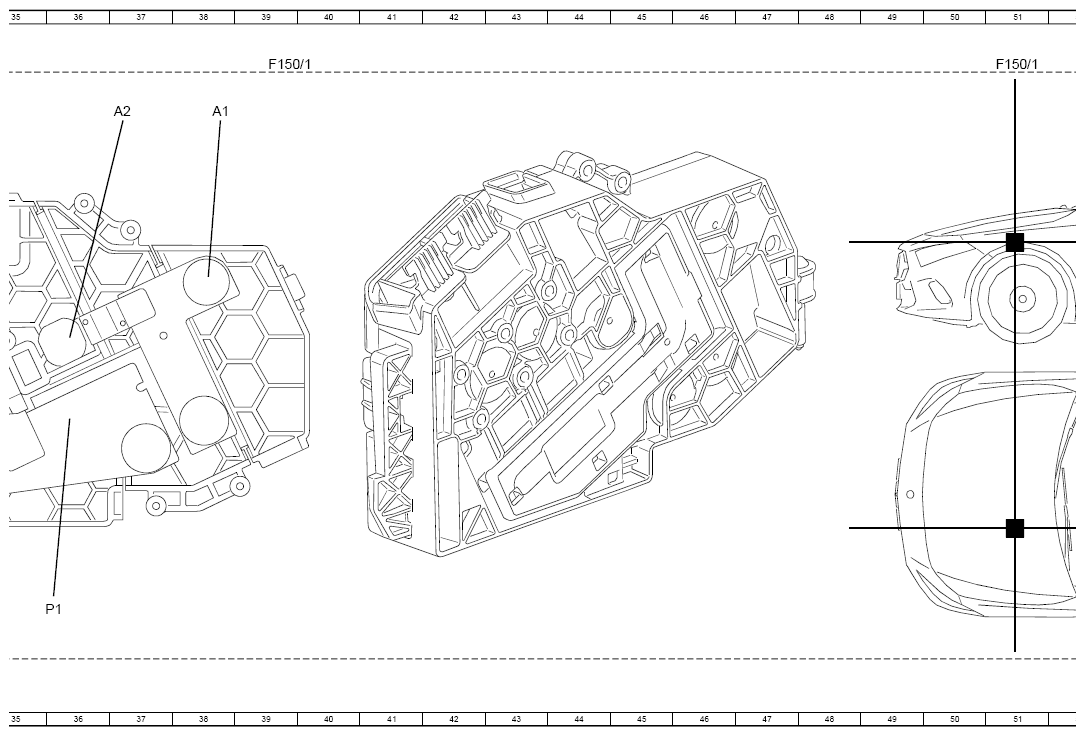

| F150/1 | Starter battery pre-fuse box | 12A |
| F150/1 | Starter battery pre-fuse box | 4A |
| F150/1 | Starter battery pre-fuse box | 22A |
| F150/1 | Starter battery pre-fuse box | 39A |
| F150/1 | Starter battery pre-fuse box | 51A |
| F150/1f1 | Fuse 1 | 4C |

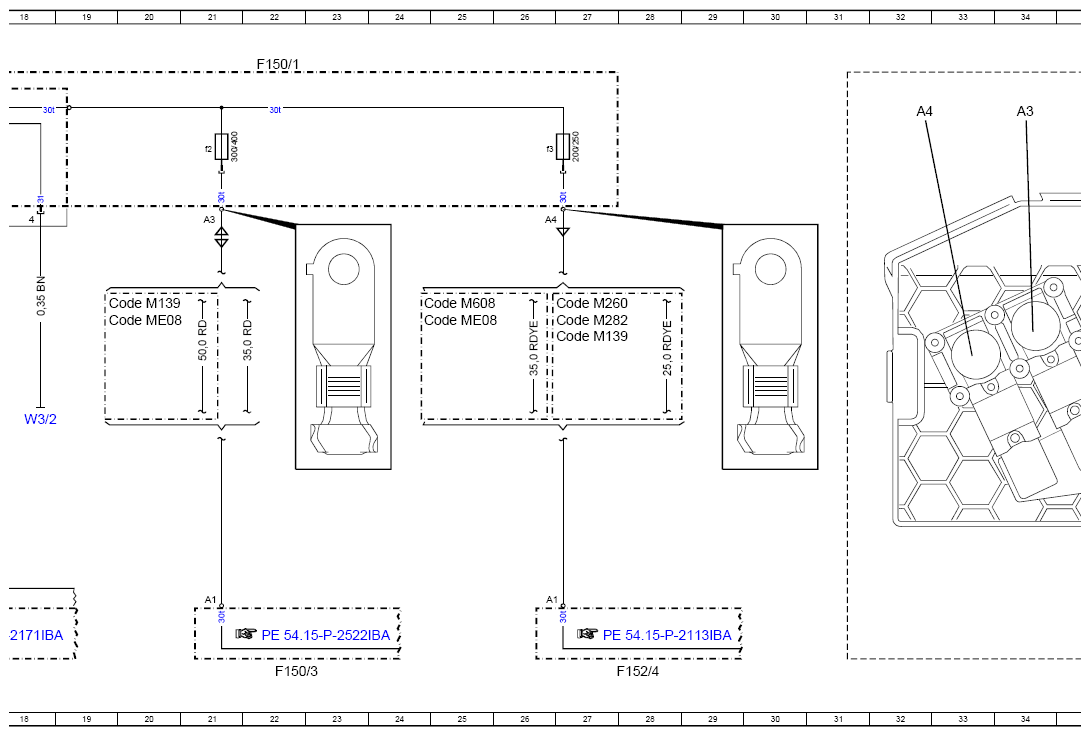

| F150/1f2 | Fuse 2 | 21C |
| F150/1f3 | Fuse 3 | 26C |
| F150/1k1 | Battery disconnect switch relay | 17A |
| F150/3 | Engine compartment pre-fuse box | 22L |
| F152/4 | Vehicle interior fuse and relay module | 6L |
| F152/4 | Vehicle interior fuse and relay module | 28L |
| G1 | On-board electrical system battery | 2L |
| N10 | Central control module | 17L |
| N73 | Electronic ignition switch control unit | 13L |
| R62 | Voltage dip limiter | 1L |
| W3/2 | Left front wheel arch ground point | 18G |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 14G |
| X25/14x2 | Right engine compartment/vehicle interior electrical connector | 11G |
