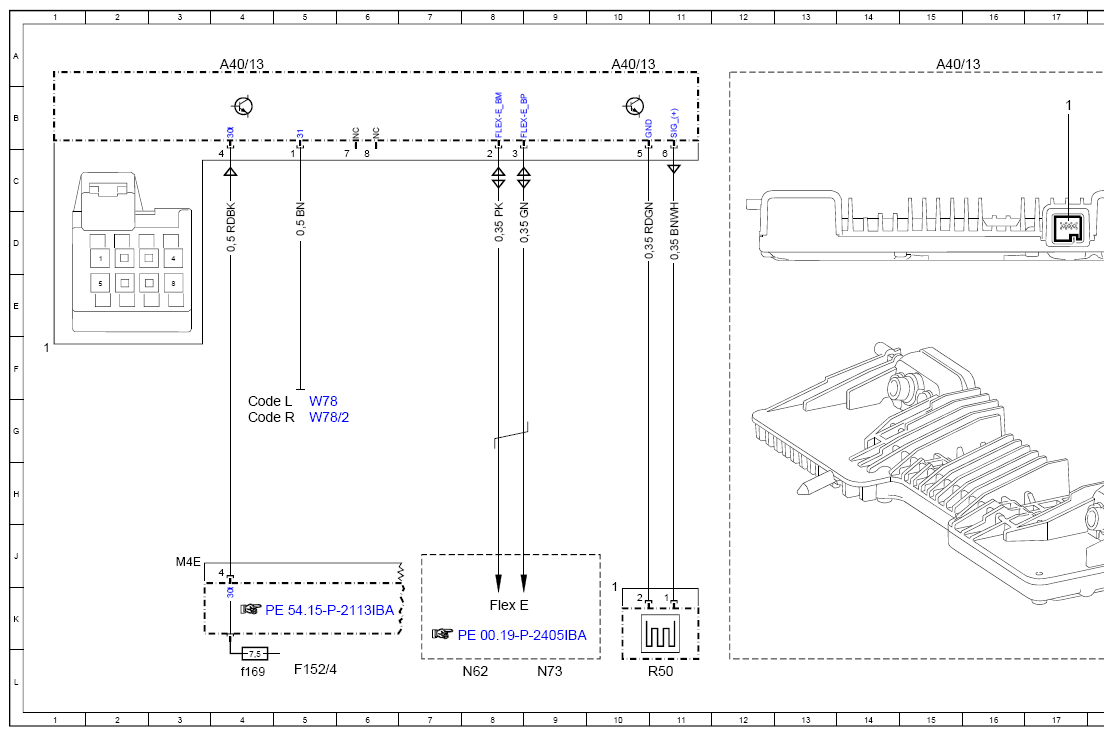

Wiring Diagram For Multifunction Camera - PE54.21-P-2129-97IBB
Model 177
with code 233 (DISTRONIC PLUS)
Camera A40/13
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |

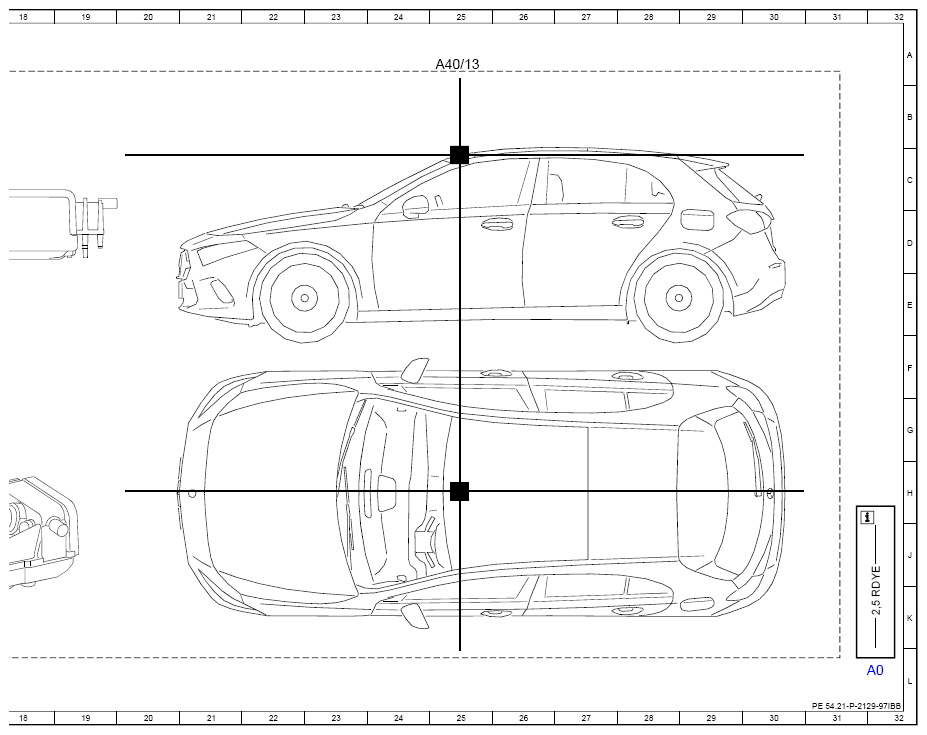

| A40/13 | Stereo multifunction camera | 4A |
| A40/13 | Stereo multifunction camera | 10A |
| A40/13 | Stereo multifunction camera | 15A |
| A40/13 | Stereo multifunction camera | 25A |
| Code L | LEFT-HAND DRIVE | 4G |
| Code R | RIGHT-HAND DRIVE | 4G |
| F152/4 | Vehicle interior fuse and relay module | 5L |
| F152/4f169 | Electrical fuse 169 | 4L |
| Flex E | Chassis FlexRay | 8K |
| N62 | Parking system control unit | 8L |
| N73 | Electronic ignition switch control unit | 9L |
| R50 | Auxiliary heater heating element | 11L |
| W78 | Roof ground point 1 | 5G |
| W78/2 | Roof ground point 2 | 5G |
