Wiring Diagram For Multifunction Camera - PE54.21-P-2129-97IBA
Model 177
with code 243 (Active Lane Keeping Assist (camera))
except code 233 (Adaptive cruise control Plus (DISTRONIC PLUS))

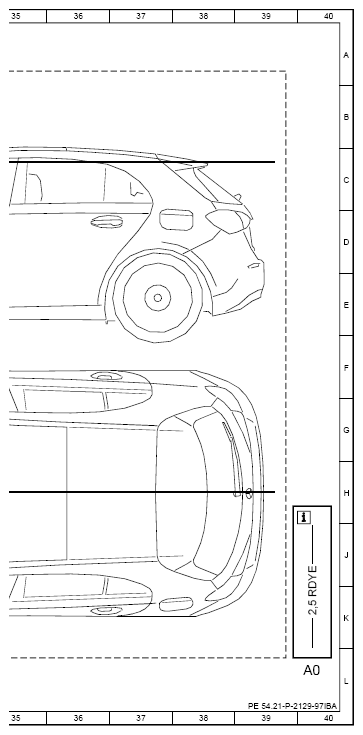

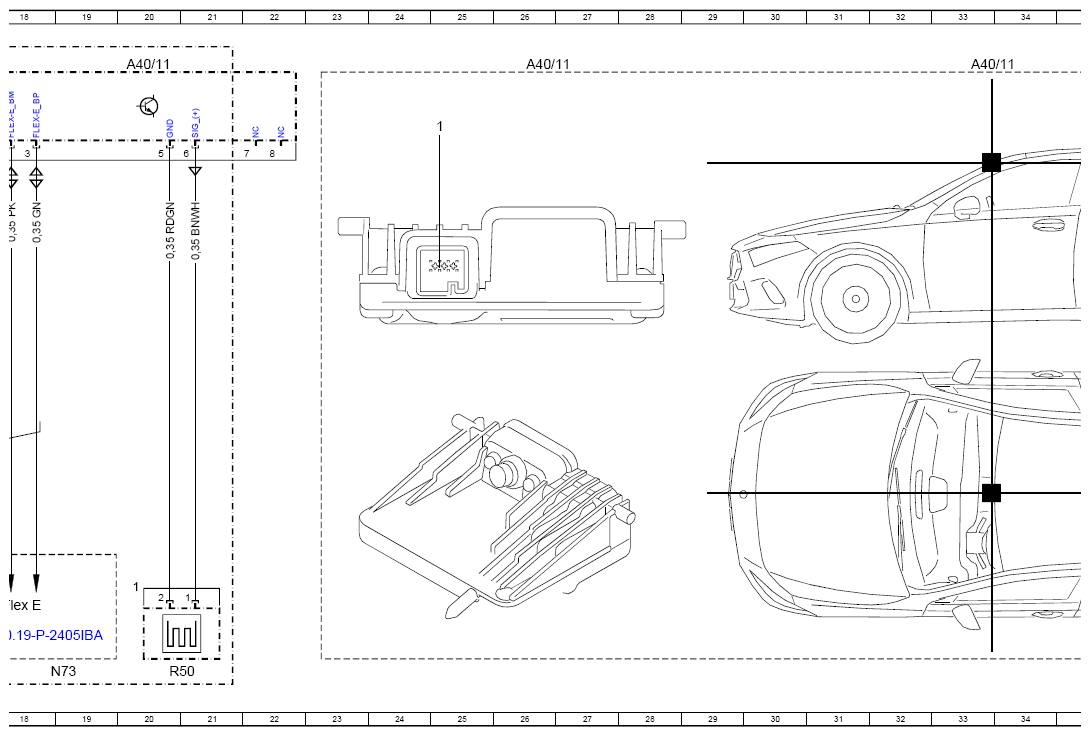

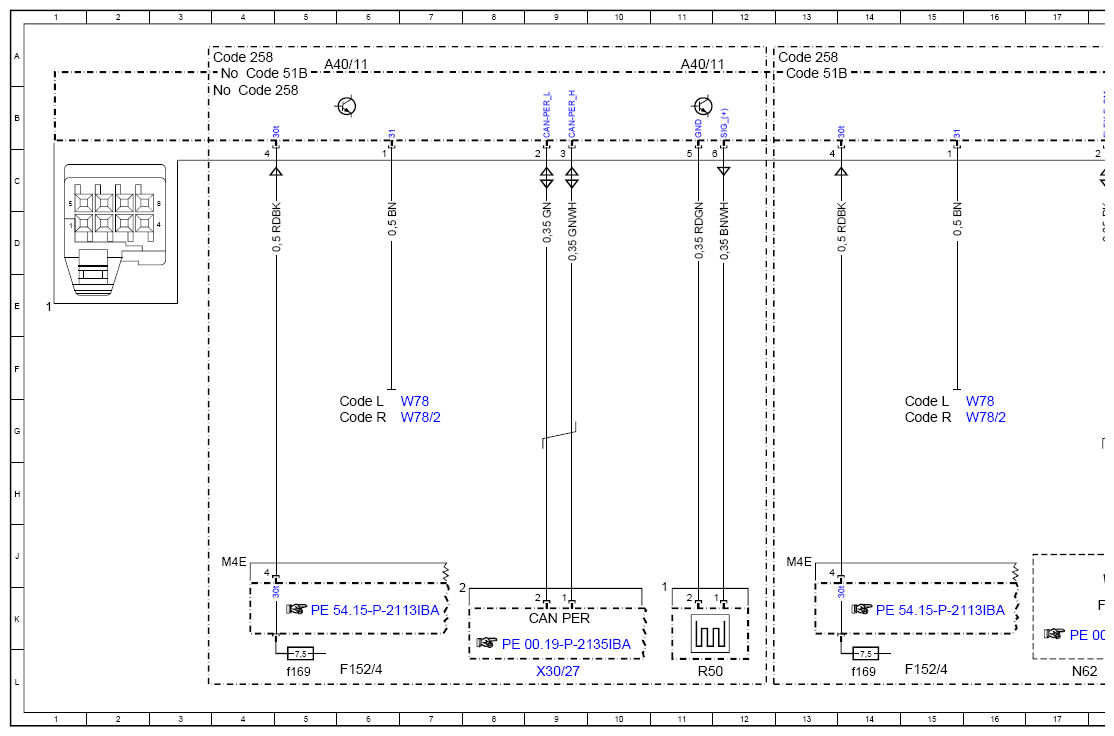

Camera A40/11
Model 177
with code 258 (Collision warning system with active brake application FCW-Stop)
with code 51B (Rating, country group EURO-NCAP)
Camera A40/11
Model 177
with code 513 (Road sign recognition system)
except code 233 (Adaptive cruise control Plus (DISTRONIC PLUS))
Camera A40/11
Model 177
with code 608 (Automatic high beam control (IHC))
except code 233 (Adaptive cruise control Plus (DISTRONIC PLUS))
Camera A40/11
Model 177
with code 628 (INTELLIGENT HEADLAMP CONTROL PLUS (IHC+))
except code 233 (Adaptive cruise control Plus (DISTRONIC PLUS))
Camera A40/11
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A40/11 | Mono multifunction camera | 5A |
| A40/11 | Mono multifunction camera | 11A |
| A40/11 | Mono multifunction camera | 20A |
| A40/11 | Mono multifunction camera | 33A |
| A40/11 | Mono multifunction camera | 26A |
| CAN PER | Peripherals CAN | 9K |
| Code 258 | Active Brake Assist | 4A |
| Code 258 | Active Brake Assist | 4B |
| Code 258 | Active Brake Assist | 13A |
| Code 51B | EURO-NCAP | 4A |
| Code 51B | EURO-NCAP | 13A |
| Code L | LEFT-HAND DRIVE | 6G |
| Code L | LEFT-HAND DRIVE | 15G |
| Code R | RIGHT-HAND DRIVE | 6G |
| Code R | RIGHT-HAND DRIVE | 15G |
| F152/4 | Vehicle interior fuse and relay module | 6L |
| F152/4 | Vehicle interior fuse and relay module | 15L |
| F152/4f169 | Electrical fuse 169 | 5L |
| F152/4f169 | Electrical fuse 169 | 14L |
| Flex E | Chassis FlexRay | 18K |
| N62 | Parking system control unit | 17L |
| N73 | Electronic ignition switch control unit | 19L |
| R50 | Auxiliary heater heating element | 20L |
| R50 | Auxiliary heater heating element | 11L |
| W78 | Roof ground point 1 | 7G |
| W78 | Roof ground point 1 | 16G |
| W78/2 | Roof ground point 2 | 7G |
| W78/2 | Roof ground point 2 | 16G |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 9L |
