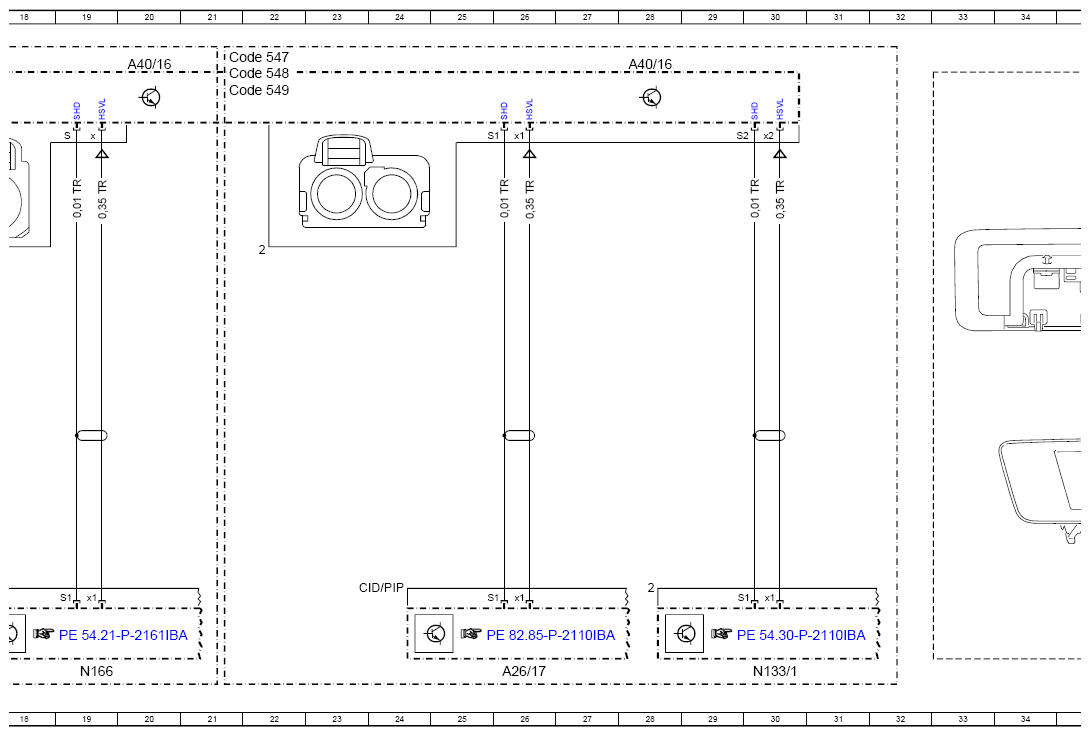

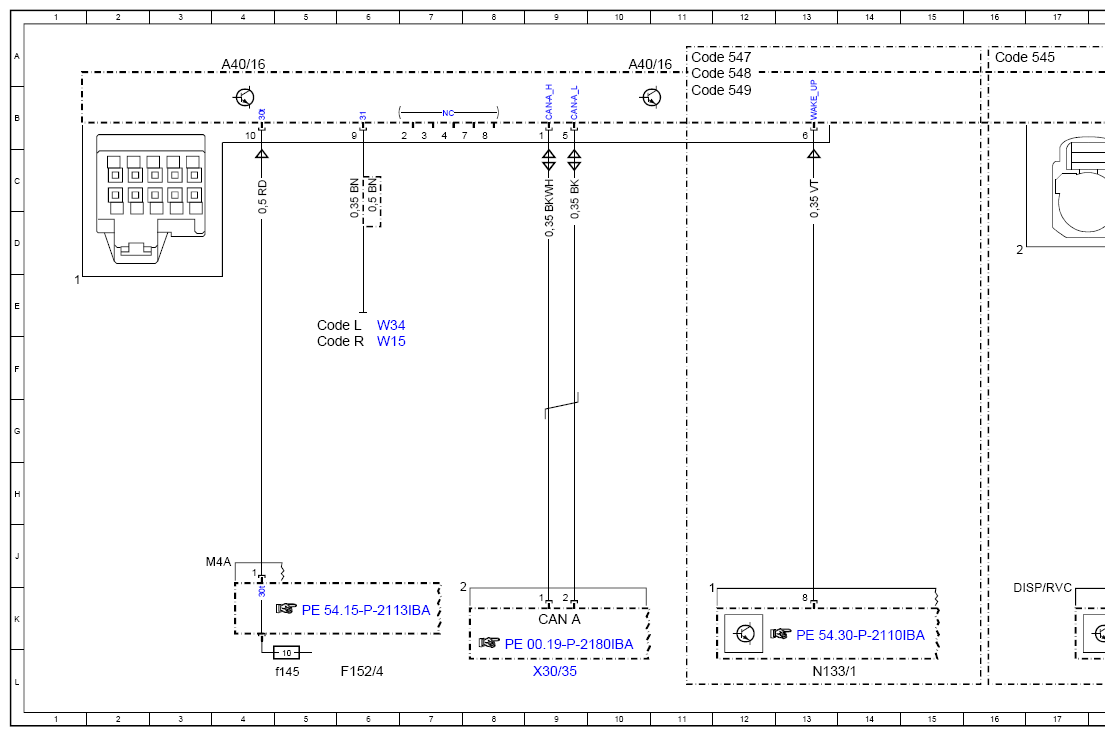

Wiring Diagram For Instrument Cluster And Head Unit Display Group - PE54.30-P-2109-97IBA
Model 177
with code 545 (Connect 5 (NTG6))
Display cluster A40/16
Model 177
with code 547 (Connect 20 Entry (NTG6))
Display cluster A40/16
Model 177
with code 548 (Connect 20 MID (NTG6))
Display cluster A40/16
Model 177
with code 549 (Connect 20 HIGH (NTG6))
Display cluster A40/16
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 56L |
| A26/17 | Head unit | 26L |

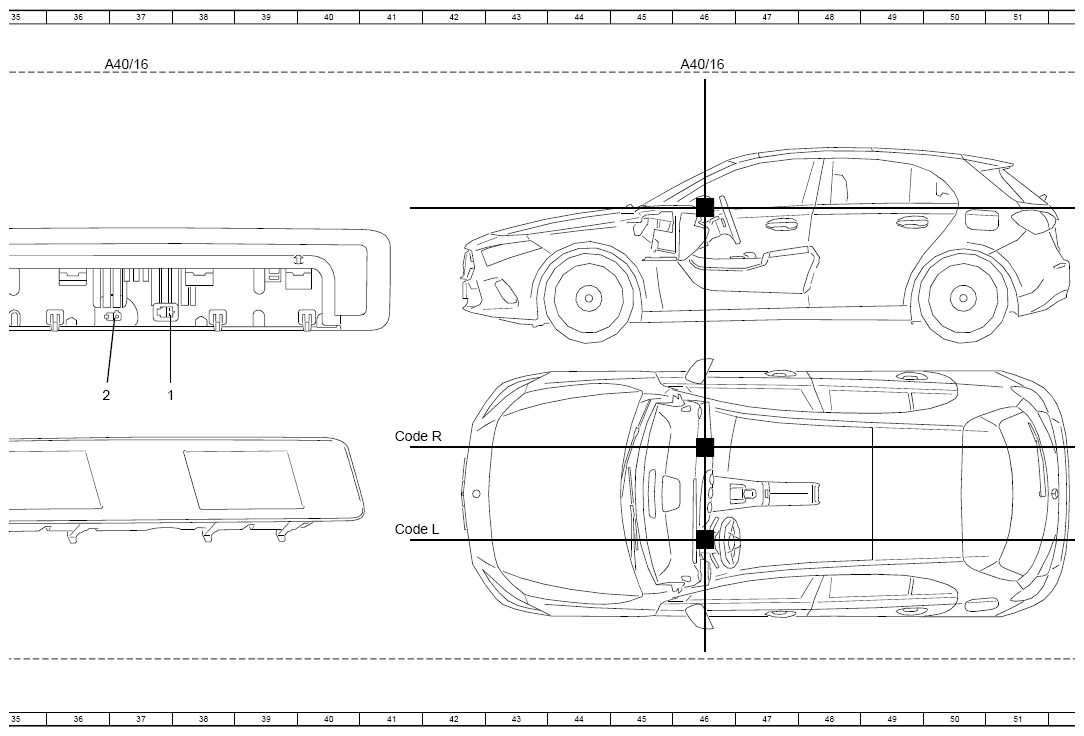

| A40/16 | Head unit/instrument cluster display cluster | 4A |
| A40/16 | Head unit/instrument cluster display cluster | 20A |
| A40/16 | Head unit/instrument cluster display cluster | 28A |
| A40/16 | Head unit/instrument cluster display cluster | 37A |
| A40/16 | Head unit/instrument cluster display cluster | 46A |
| A40/16 | Head unit/instrument cluster display cluster | 10A |
| CAN A | Telematics CAN | 9K |
| Code 545 | Connect 5 (NTG6) | 16A |
| Code 547 | Connect 20 Entry (NTG6) | 21A |
| Code 547 | Connect 20 Entry (NTG6) | 11A |
| Code 548 | Connect 20 MID (NTG6) | 21A |
| Code 548 | Connect 20 MID (NTG6) | 11A |
| Code 549 | Connect 20 HIGH (NTG6) | 21B |
| Code 549 | Connect 20 HIGH (NTG6) | 11B |
| Code L | LEFT-HAND DRIVE | 5E |
| Code L | LEFT-HAND DRIVE | 41J |
| Code R | RIGHT-HAND DRIVE | 5F |
| Code R | RIGHT-HAND DRIVE | 41G |
| F152/4 | Vehicle interior fuse and relay module | 6L |
| F152/4f145 | Fuse 145 | 5L |
| N133/1 | Instrument cluster control unit | 30L |
| N133/1 | Instrument cluster control unit | 13L |
| N166 | Head unit/instrument cluster control unit | 19L |
| W15 | Right front footwell ground point | 6F |
| W34 | Left footwell ground point | 6E |
| X30/35 | Telematics CAN potential distributor (CAN A) | 9L |
