Wiring Diagram For Instrument Cluster And Head Unit Control Unit - PE54.21-P-2161-97IBA
Model 177
with code 544 (Connect 5 SUB Entry (NTG6))
Control unit N166
Model 177
with code 545 (Connect 5 (NTG6))
Control unit N166
| Code: | Designation: | Position: |
|---|---|---|

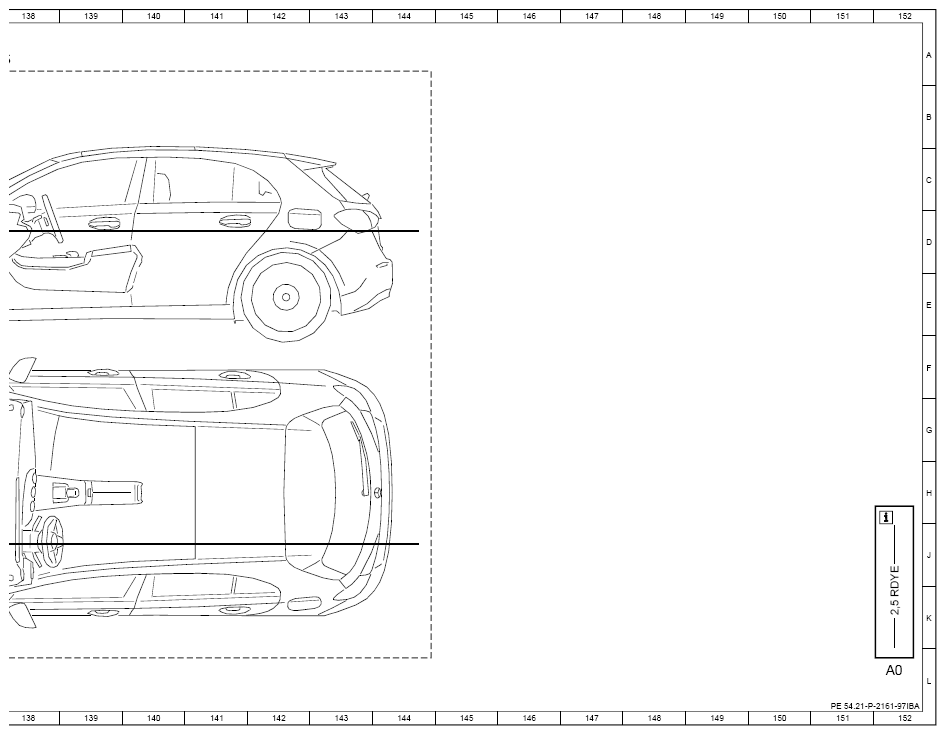

| A0 | Use of wiring diagrams | 152L |

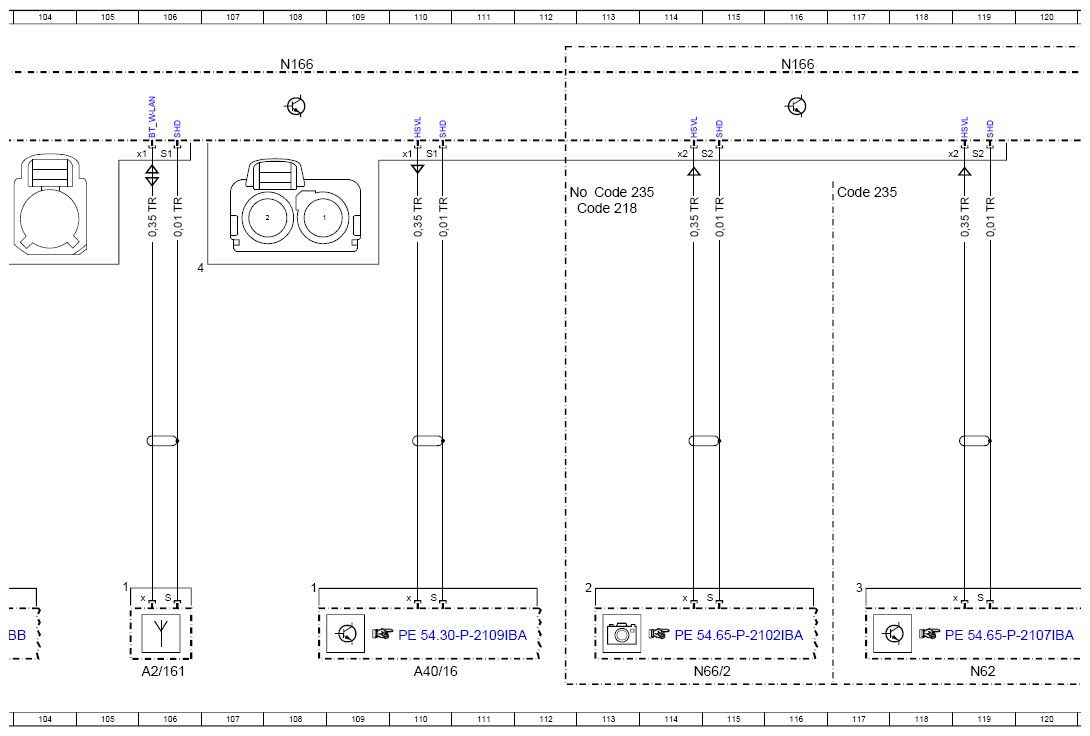

| A2/161 | Bluetooth®/WiFi antenna | 106L |

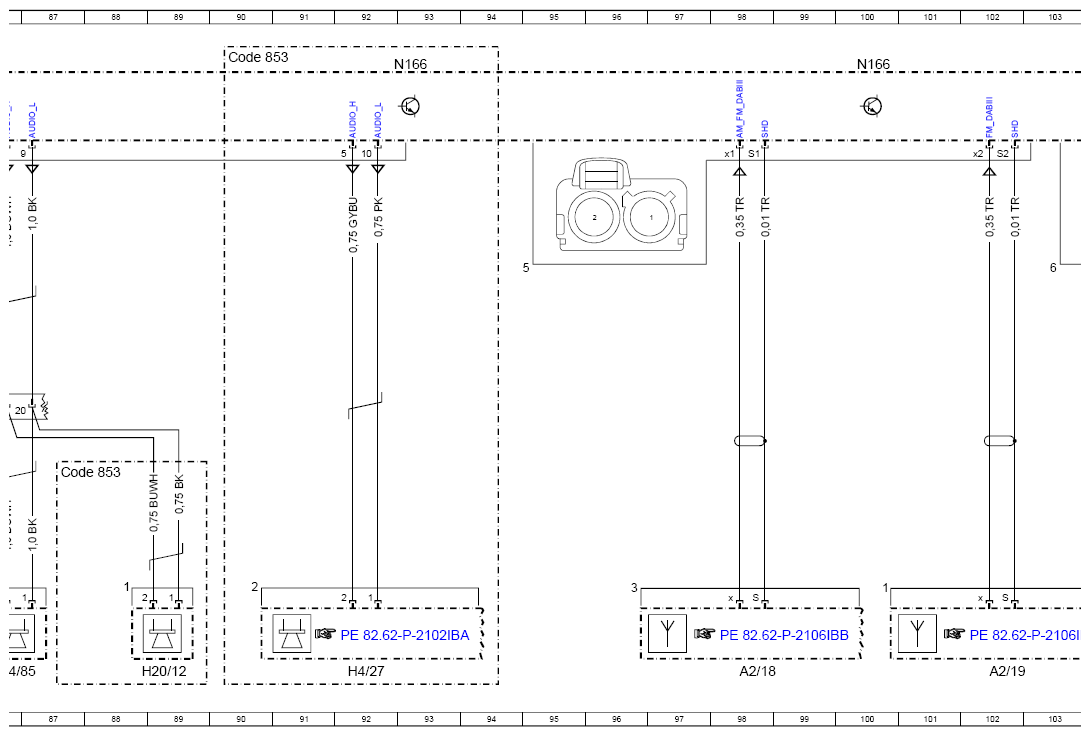

| A2/18 | FM, AM, CL, DAB and KEYLESS-GO antenna amplifier | 98L |
| A2/19 | FM2, DAB and TV2 antenna amplifier | 102L |
| A40/16 | Head unit/instrument cluster display cluster | 110L |
| A90/5 | Multimedia connection unit | 42L |

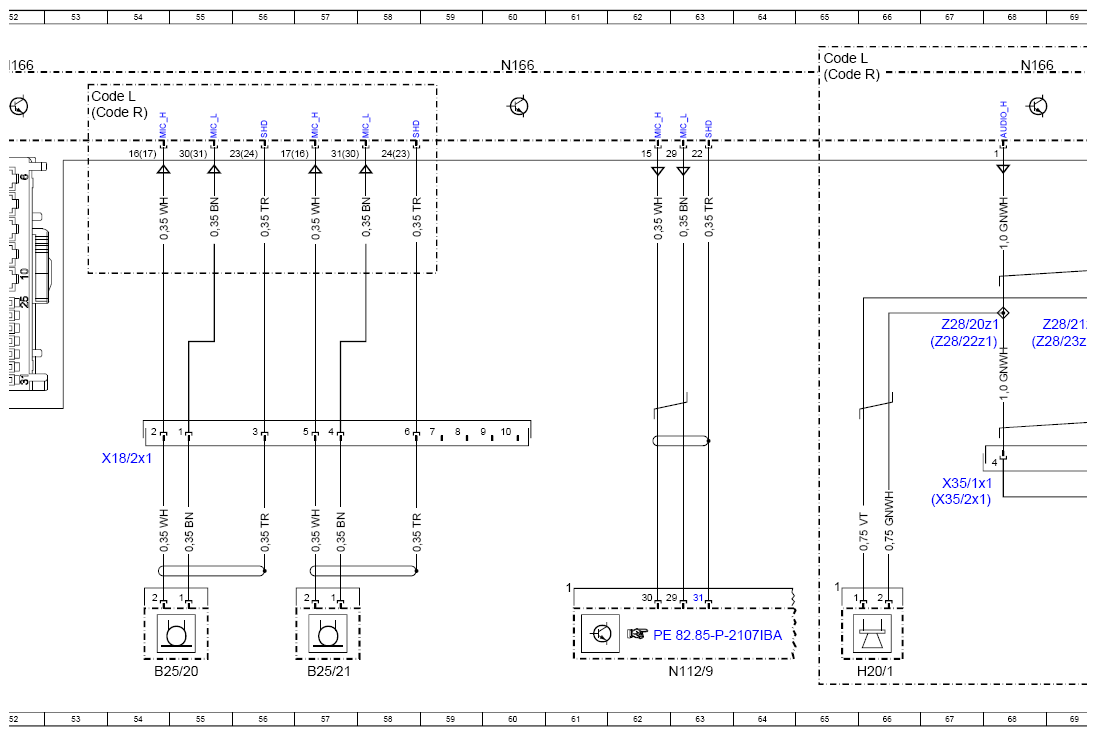

| B25/20 | Driver hands-free system microphone | 54L |
| B25/21 | Front passenger hands-free system microphone | 57L |

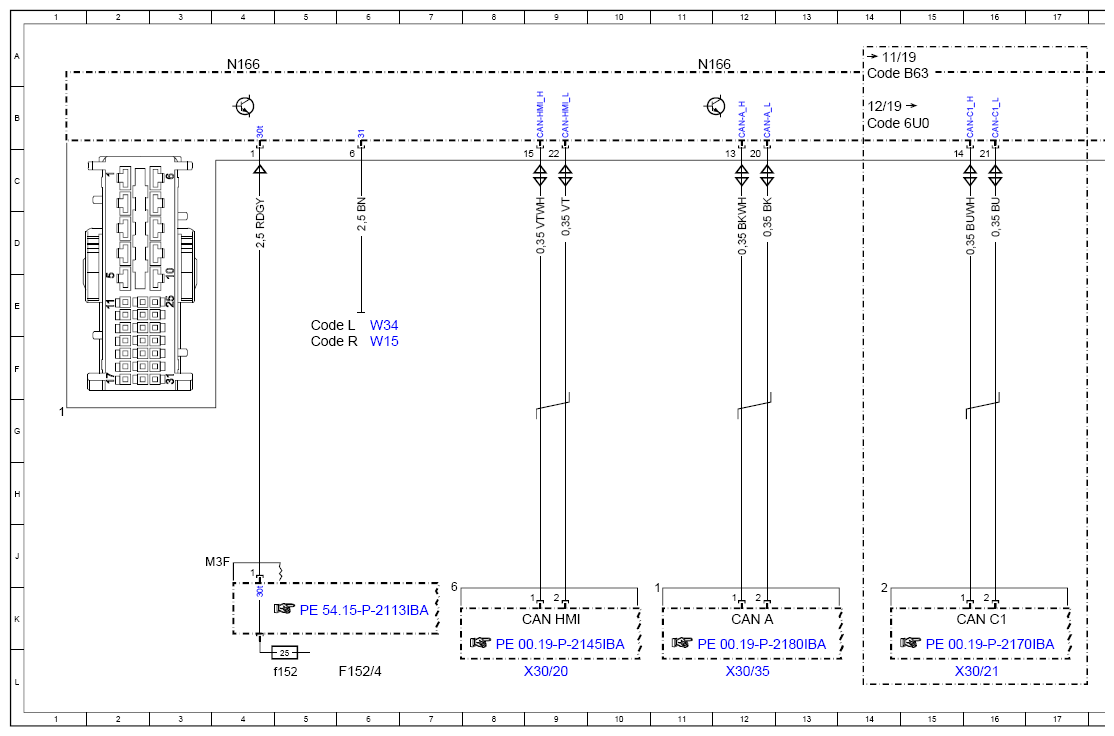

| CAN A | Telematics CAN | 12K |
| CAN C1 | Drive train CAN | 16K |
| CAN HMI | User interface CAN | 9K |
| Code 218 | Backup camera | 112D |
| Code 235 | Active Parking Assist with PARKTRONIC | 113C |
| Code 235 | Active Parking Assist with PARKTRONIC | 117C |
| Code 6U0 | Engine sound via speakers | 14B |
| Code 853 | Midline sound system | 27A |
| Code 853 | Midline sound system | 83H |
| Code 853 | Midline sound system | 87H |
| Code 853 | Midline sound system | 90A |
| Code 897 | Wireless mobile phone charging | 36F |
| Code 897 | Wireless mobile phone charging | 45F |
| Code 899 | Wireless phone charging at front and antenna | 36F |
| Code 899 | Wireless phone charging at front and antenna | 45F |
| Code B63 | Sporty engine sound | 14A |
| Code L | LEFT-HAND DRIVE | 5E |
| Code L | LEFT-HAND DRIVE | 53B |
| Code L | LEFT-HAND DRIVE | 65A |
| Code R | RIGHT-HAND DRIVE | 5F |
| Code R | RIGHT-HAND DRIVE | 53B |
| Code R | RIGHT-HAND DRIVE | 65A |
| F152/4 | Vehicle interior fuse and relay module | 6L |
| F152/4f152 | Fuse 152 | 5L |

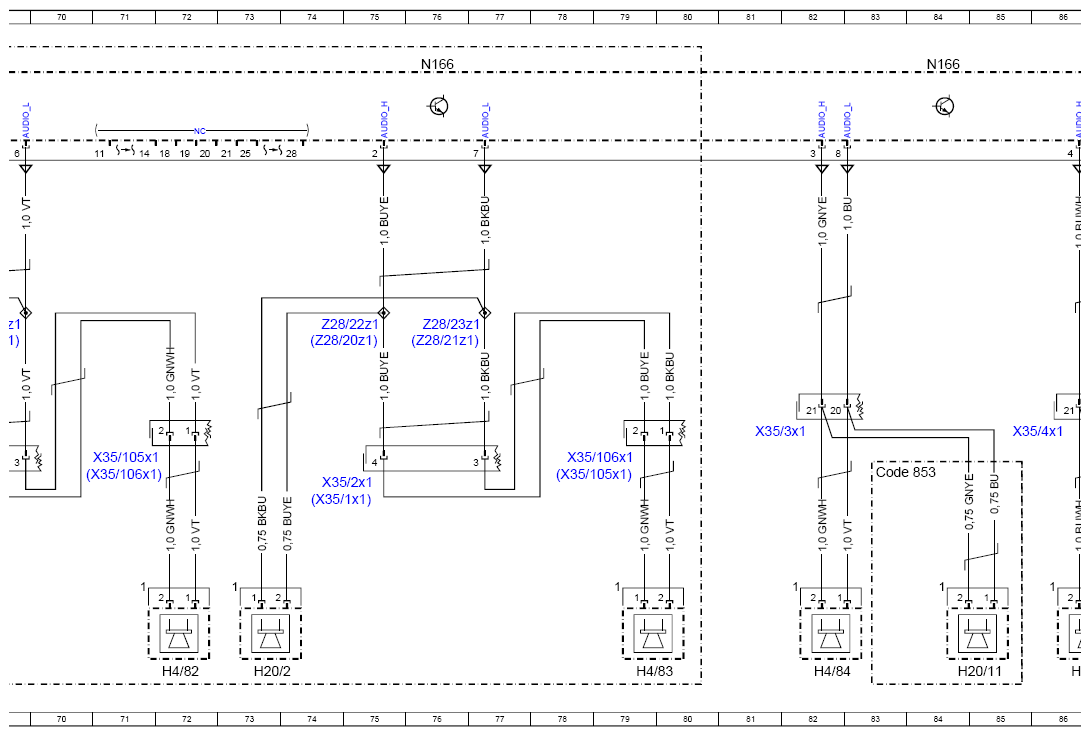

| H20/1 | Left A-pillar tweeter | 66L |
| H20/11 | Left rear door tweeter | 84L |
| H20/12 | Right rear door tweeter | 89L |
| H20/2 | Right A-pillar tweeter | 73L |
| H4/27 | Center instrument panel speaker | 92L |
| H4/61 | Instrument cluster speaker | 26L |
| H4/82 | Left front door woofer/midrange speaker | 72L |
| H4/83 | Right front door woofer/midrange speaker | 79L |
| H4/84 | Left rear door woofer/midrange speaker | 82L |
| H4/85 | Right rear door woofer/midrange speaker | 86L |
| N112/9 | HERMES control unit | 34L |
| N112/9 | HERMES control unit | 63L |

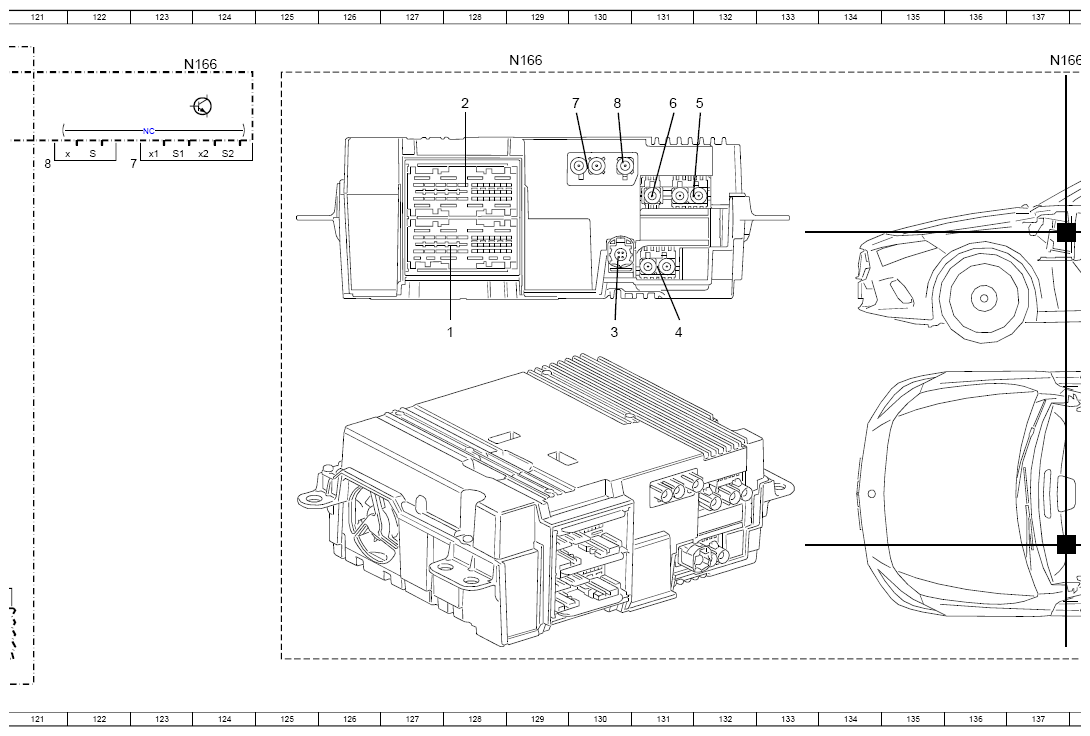

| N166 | Head unit/instrument cluster control unit | 4A |
| N166 | Head unit/instrument cluster control unit | 11A |
| N166 | Head unit/instrument cluster control unit | 20A |
| N166 | Head unit/instrument cluster control unit | 29A |
| N166 | Head unit/instrument cluster control unit | 36A |
| N166 | Head unit/instrument cluster control unit | 44A |
| N166 | Head unit/instrument cluster control unit | 52A |
| N166 | Head unit/instrument cluster control unit | 60A |
| N166 | Head unit/instrument cluster control unit | 68A |
| N166 | Head unit/instrument cluster control unit | 76A |
| N166 | Head unit/instrument cluster control unit | 84A |
| N166 | Head unit/instrument cluster control unit | 93A |
| N166 | Head unit/instrument cluster control unit | 100A |
| N166 | Head unit/instrument cluster control unit | 108A |
| N166 | Head unit/instrument cluster control unit | 116A |
| N166 | Head unit/instrument cluster control unit | 123A |
| N166 | Head unit/instrument cluster control unit | 129A |
| N166 | Head unit/instrument cluster control unit | 137A |

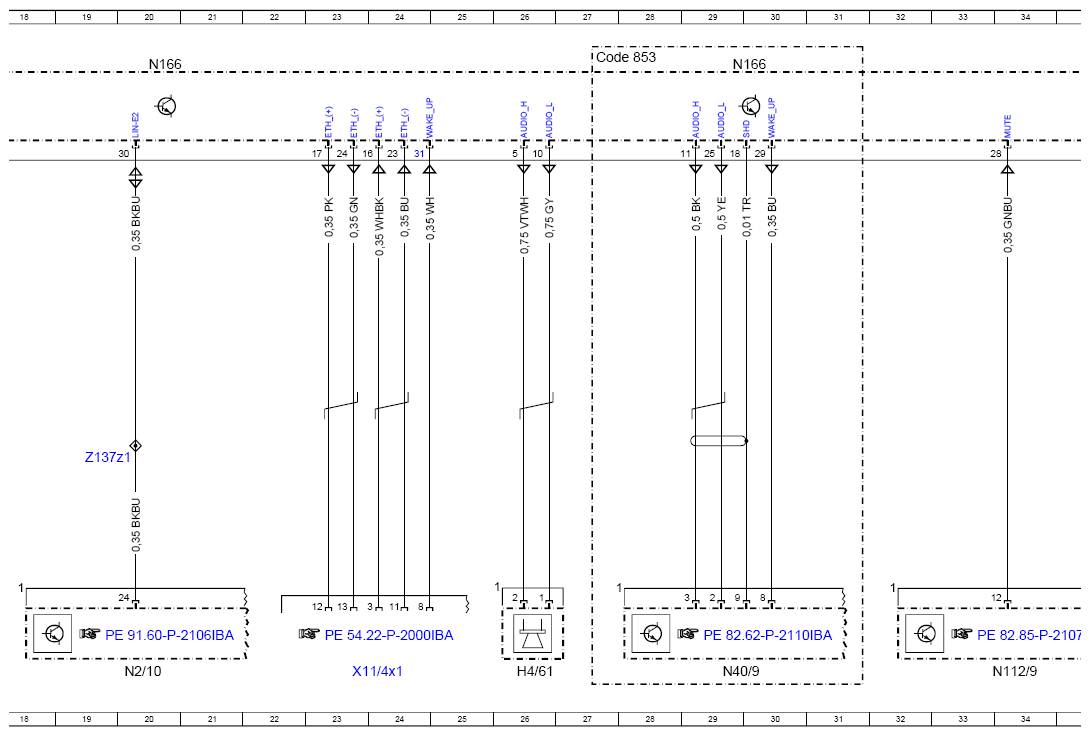

| N2/10 | Supplemental restraint system control unit | 20L |
| N40/9 | Subwoofer amplifier | 29L |
| N62 | Parking system control unit | 119L |
| N66/2 | Backup camera control unit | 115L |
| W15 | Right front footwell ground point | 6F |
| W34 | Left footwell ground point | 6E |
| X11/4x1 | Diagnostic connector | 23L |

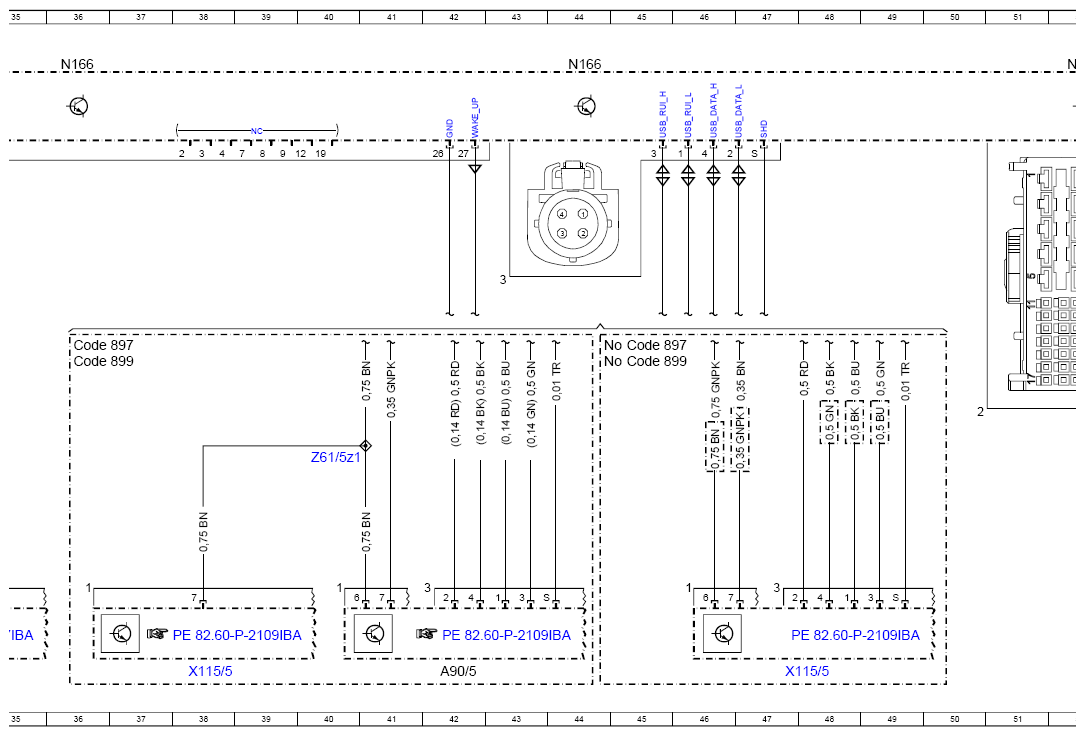

| X115/5 | Front center console USB connector | 38L |
| X115/5 | Front center console USB connector | 47L |
| X18/2x1 | Vehicle interior/roof electrical connector | 54H |
| X30/20 | User interface CAN (CAN HMI) potential distributor | 9L |
| X30/21 | Drive train CAN (CAN C1) potential distributor | 16L |
| X30/35 | Telematics CAN potential distributor (CAN A) | 12L |
| X35/105x1 | Driver door module electrical connector | 71H |
| X35/105x1 | Driver door module electrical connector | 78H |
| X35/106x1 | Passenger door module electrical connector | 71H |
| X35/106x1 | Passenger door module electrical connector | 79H |
| X35/1x1 | Driver door electrical connector | 67H |
| X35/1x1 | Driver door electrical connector | 74H |
| X35/2x1 | Front passenger door electrical connector | 67H |
| X35/2x1 | Front passenger door electrical connector | 75H |
| X35/3x1 | Left rear door electrical connector | 81G |
| X35/4x1 | Right rear door electrical connector | 86G |
| Z137z1 | LIN E2 connector sleeve | 19G |
| Z28/20z1 | Audio signal HIGH connector sleeve | 67E |
| Z28/20z1 | Audio signal HIGH connector sleeve | 74F |
| Z28/21z1 | Audio signal LOW connector sleeve | 69E |
| Z28/21z1 | Audio signal LOW connector sleeve | 76F |
| Z28/22z1 | Audio signal HIGH connector sleeve | 67F |
| Z28/22z1 | Audio signal HIGH connector sleeve | 75E |
| Z28/23z1 | Audio signal LOW connector sleeve | 69F |
| Z28/23z1 | Audio signal LOW connector sleeve | 76E |
| Z61/5z1 | Ground connection connector sleeve | 40G |
