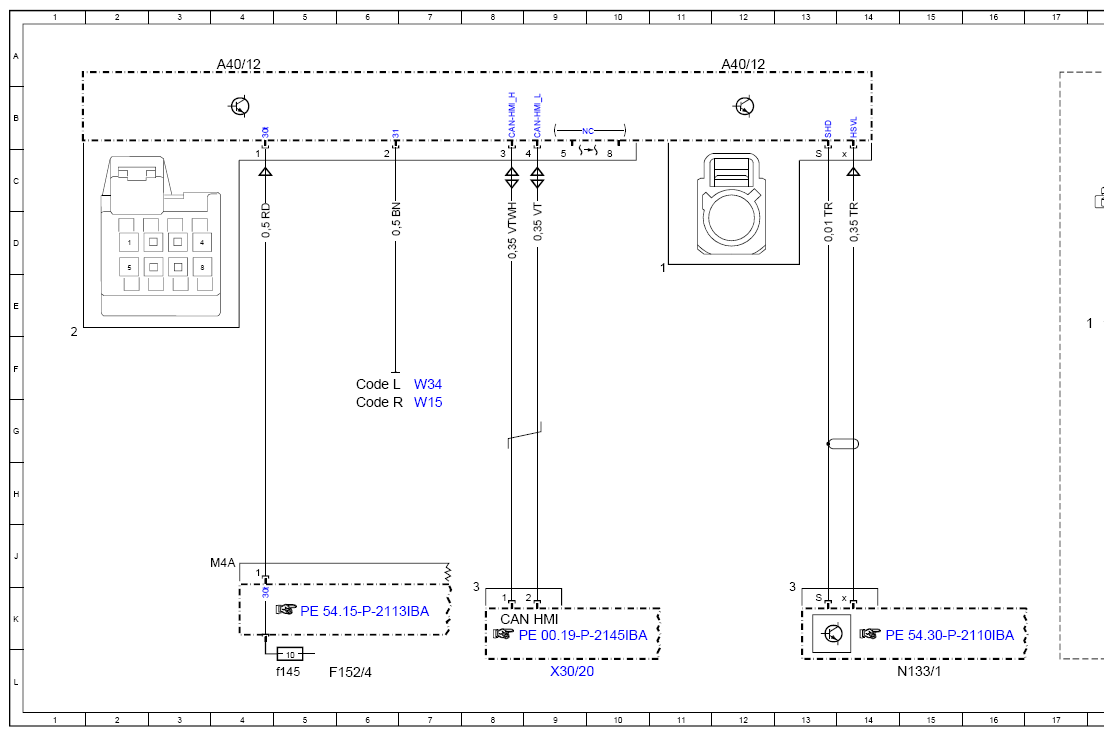

Wiring Diagram For Head-Up Display - PE54.30-P-2106-97IBA
Model 177
with code 463 (Head-up display)

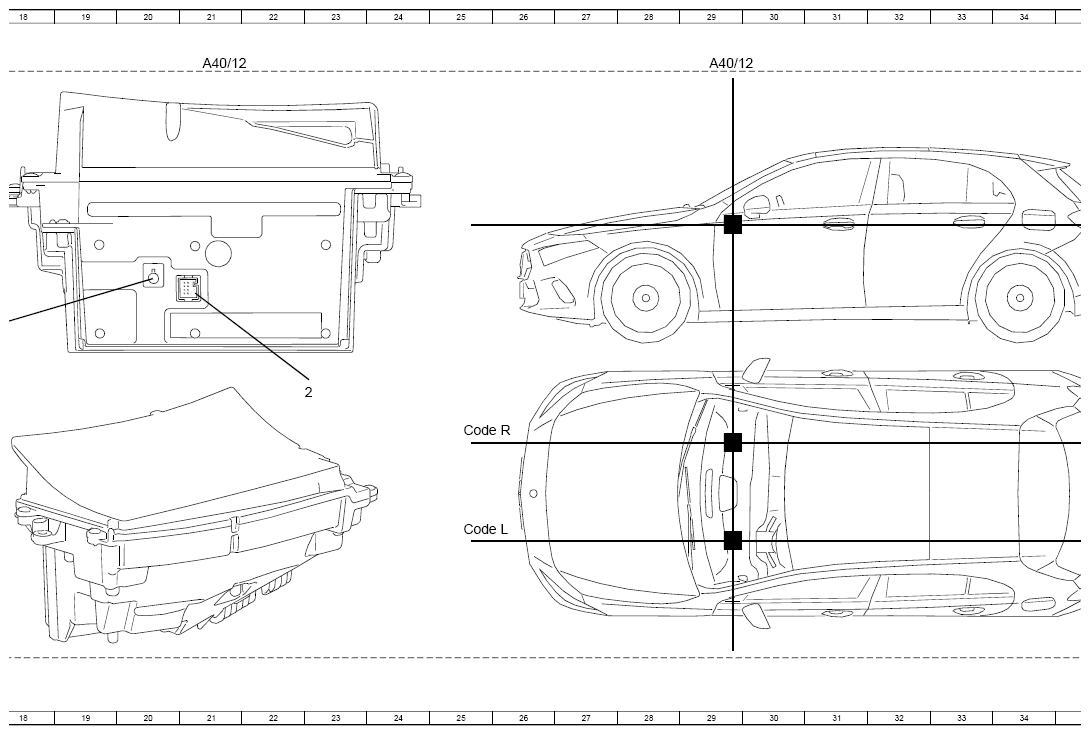

Display A40/12
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A40/12 | Head-up display | 4A |
| A40/12 | Head-up display | 12A |
| A40/12 | Head-up display | 21A |
| A40/12 | Head-up display | 29A |
| CAN HMI | User interface CAN | 8K |
| Code L | LEFT-HAND DRIVE | 6F |
| Code L | LEFT-HAND DRIVE | 25J |
| Code R | RIGHT-HAND DRIVE | 6G |
| Code R | RIGHT-HAND DRIVE | 25G |
| F152/4 | Vehicle interior fuse and relay module | 6L |
| F152/4f145 | Fuse 145 | 5L |
| N133/1 | Instrument cluster control unit | 15L |
| W15 | Right front footwell ground point | 7G |
| W34 | Left footwell ground point | 7F |
| X30/20 | User interface CAN (CAN HMI) potential distributor | 9L |
