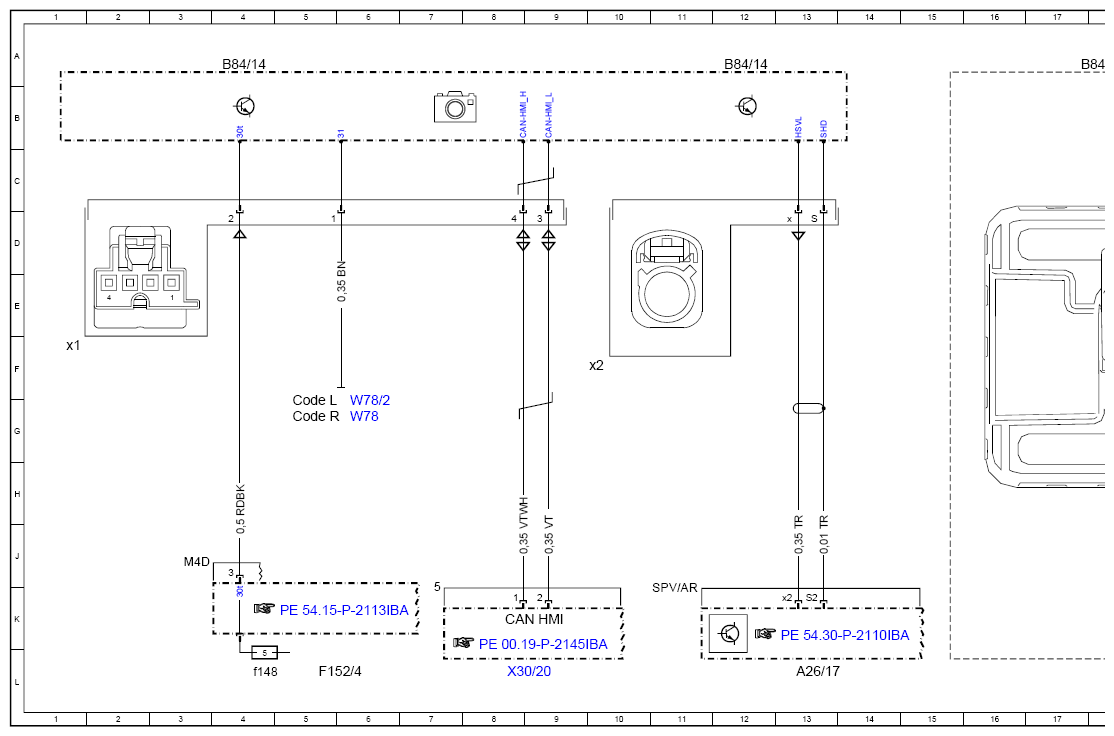

Wiring Diagram For Augmented Reality Camera - PE54.21-P-2159-97IBA
Model 177
with code U19 (Augmented reality video)
Camera B84/14
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A26/17 | Head unit | 13L |

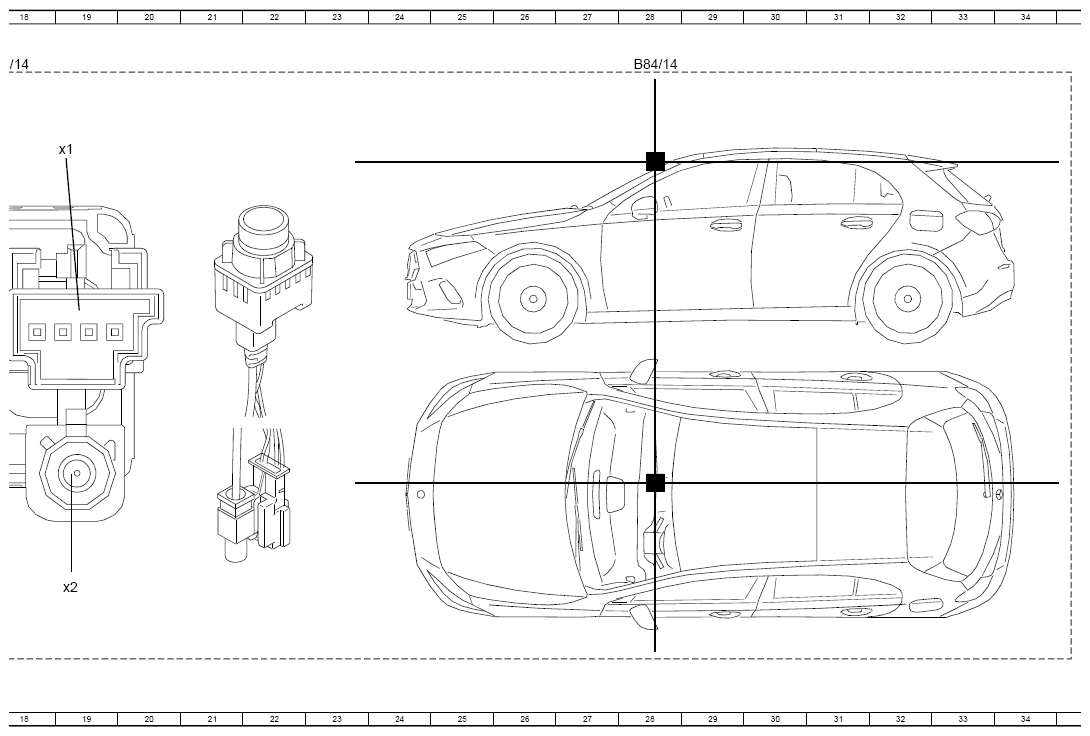

| B84/14 | Augmented reality camera | 4A |
| B84/14 | Augmented reality camera | 12A |
| B84/14 | Augmented reality camera | 18A |
| B84/14 | Augmented reality camera | 28A |
| B84/14x1 | Augmented reality camera electrical connector 1 | 1F |
| B84/14x2 | Augmented reality camera electrical connector 2 | 10F |
| CAN HMI | User interface CAN | 8K |
| Code L | LEFT-HAND DRIVE | 5G |
| Code R | RIGHT-HAND DRIVE | 5G |
| F152/4 | Vehicle interior fuse and relay module | 5L |
| F152/4f148 | Fuse 148 | 4L |
| W78 | Roof ground point 1 | 6G |
| W78/2 | Roof ground point 2 | 6G |
| X30/20 | User interface CAN (CAN HMI) potential distributor | 8L |
