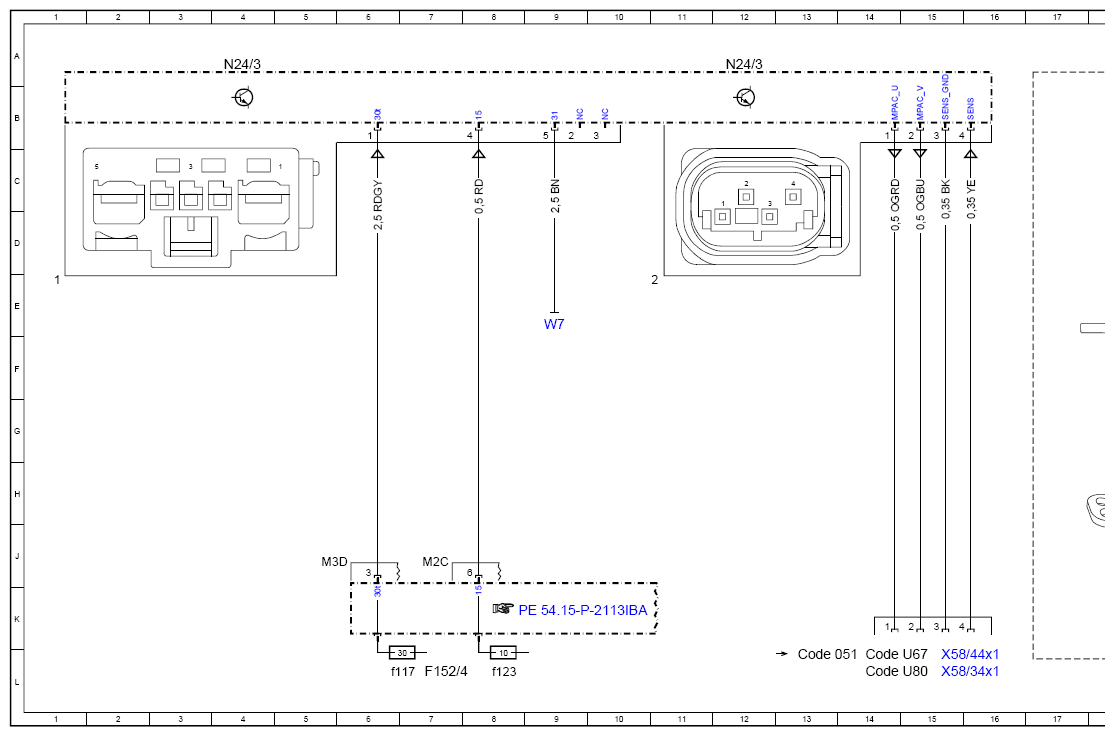

Wiring Diagram Control Unit DC/AC Converter - PE54.10-P-2103-97IBA
Model 177
with code U67 (230 V socket in rear passenger compartment)
except code 051 (YoM 20/2)
Control unit N24/3
Model 177
with code U80 (115 V socket)
Control unit N24/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| Code 051 | YoM 20/2 | 13L |
| Code U67 | 230 volt socket in interior compartment | 14L |
| Code U80 | 115 V socket | 14L |
| F152/4 | Vehicle interior fuse and relay module | 7L |
| F152/4f117 | Fuse 117 | 6L |
| F152/4f123 | Fuse 123 | 8L |

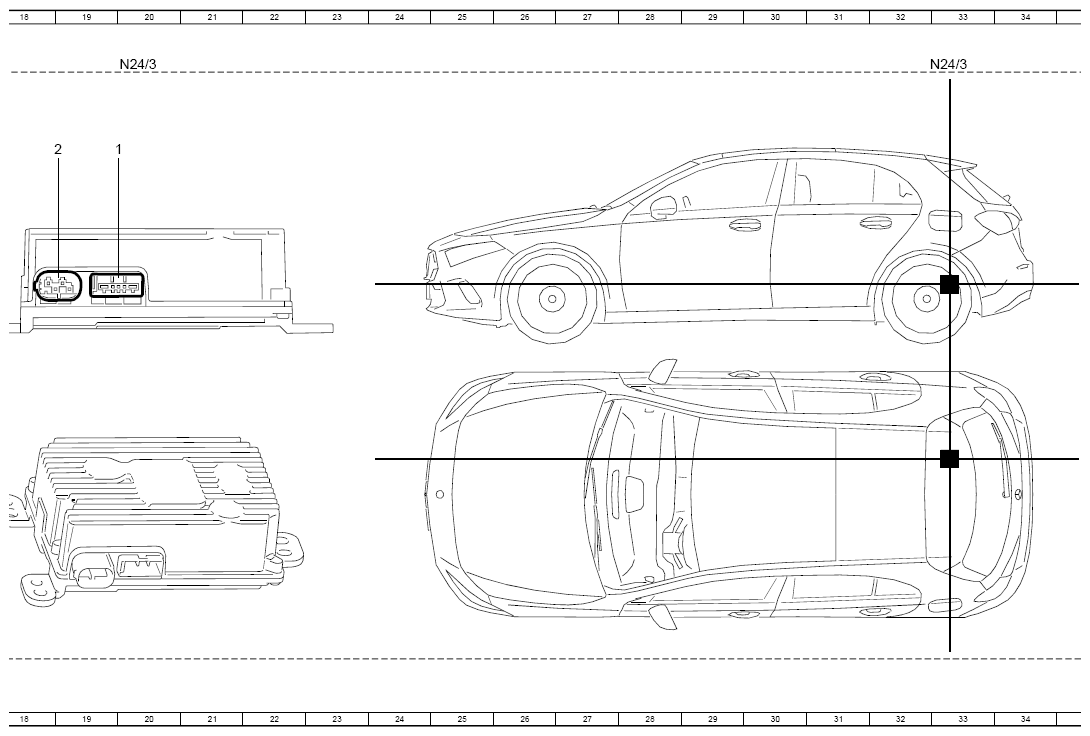

| N24/3 | DC/AC converter control unit | 4A |
| N24/3 | DC/AC converter control unit | 12A |
| N24/3 | DC/AC converter control unit | 20A |
| N24/3 | DC/AC converter control unit | 33A |
| W7 | Right wheelhouse trunk ground point | 9E |
| X58/34x1 | 115 V/230 V socket electrical connector | 15L |
| X58/44x1 | 230V socket | 15L |
