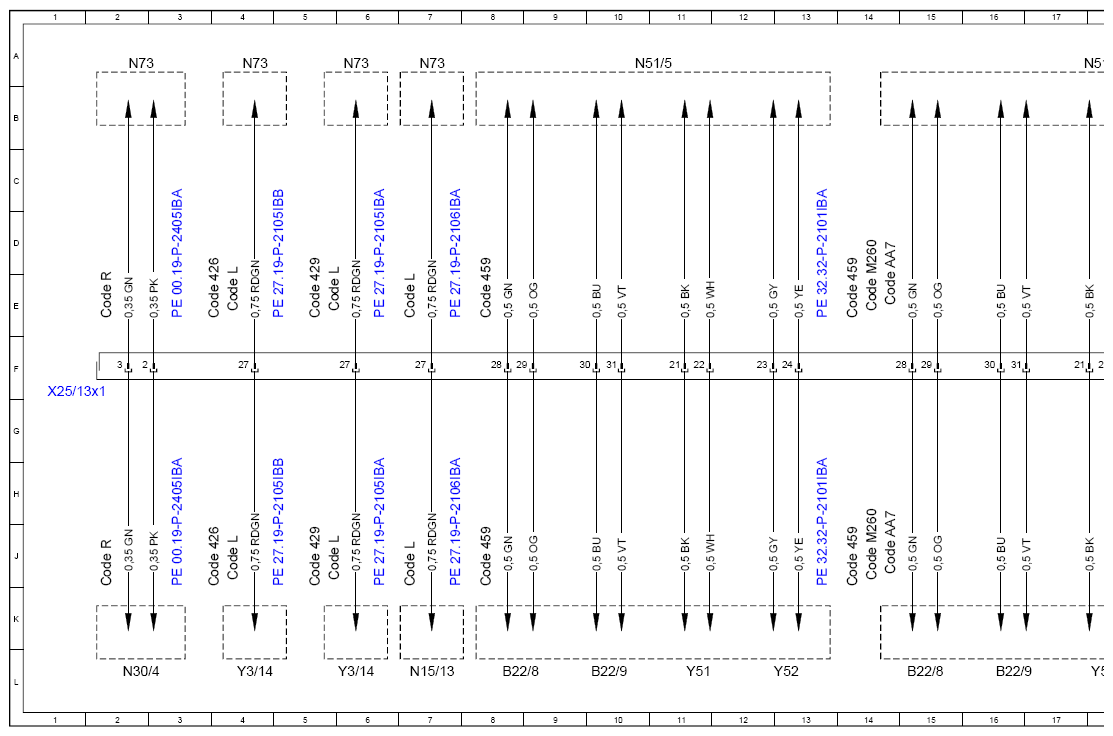

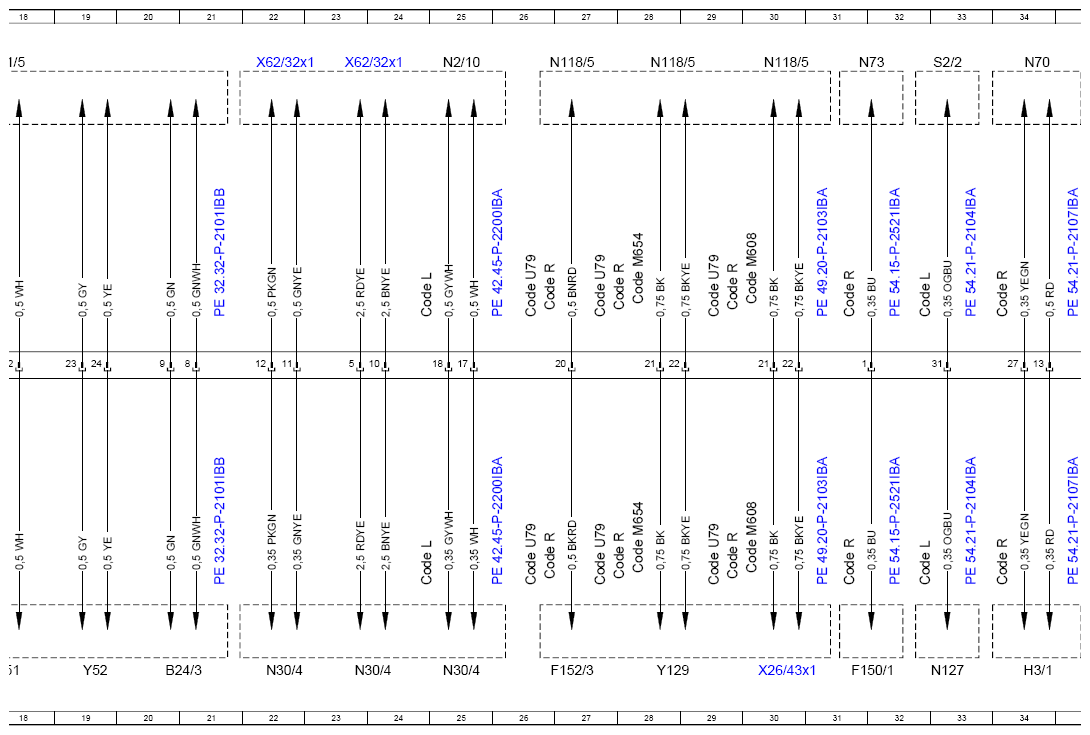

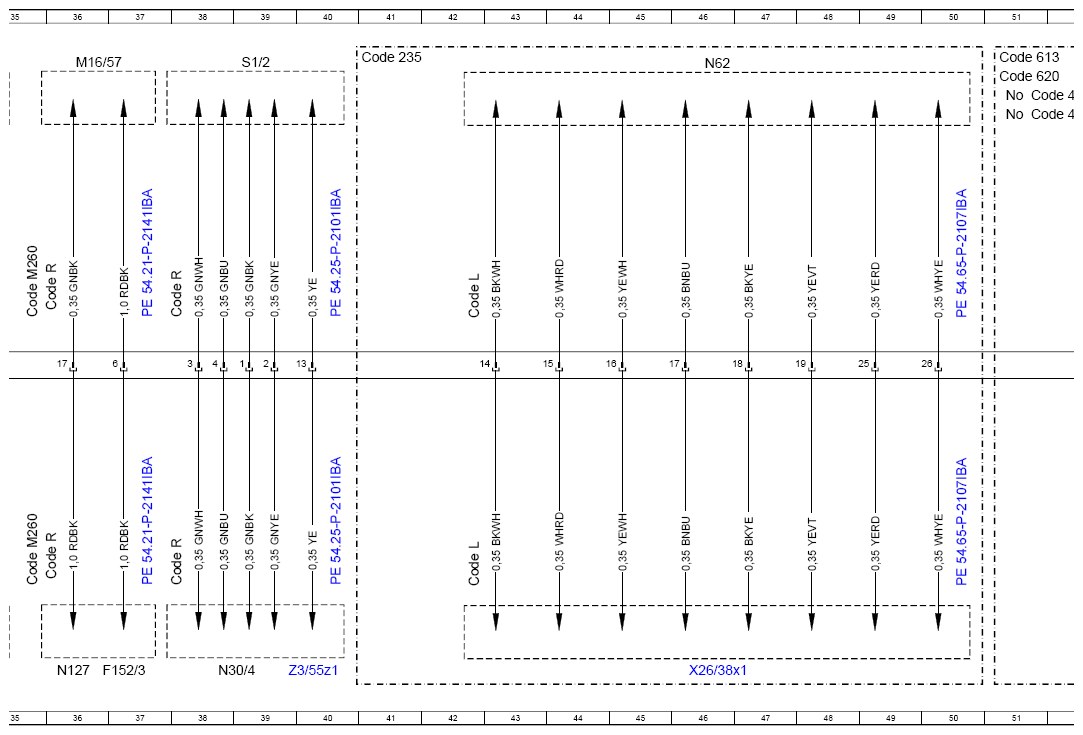

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97IBH
Model 177
X25/13x1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 56L |
| B22/8 | Left front level sensor | 8L |
| B22/8 | Left front level sensor | 15L |
| B22/9 | Right front level sensor | 10L |
| B22/9 | Right front level sensor | 16L |
| B24/3 | Left front body lateral acceleration sensor | 20L |
| Code 235 | Active Parking Assist with PARKTRONIC | 41A |
| Code 426 | 9G-DCT | 4J |
| Code 426 | 9G-DCT | 4E |
| Code 429 | 7G-DCT | 5J |
| Code 429 | 7G-DCT | 5E |
| Code 459 | Steel suspension with adjustable damping | 8E |
| Code 459 | Steel suspension with adjustable damping | 8J |
| Code 459 | Steel suspension with adjustable damping | 14E |
| Code 459 | Steel suspension with adjustable damping | 14J |
| Code 460 | Canada version | 51B |
| Code 494 | USA version | 51B |
| Code 613 | Left-hand traffic headlamps | 51A |
| Code 620 | Right-hand traffic headlamps | 51A |
| Code AA7 | POWER VARIANT UPRATED 2 | 14J |
| Code AA7 | POWER VARIANT UPRATED 2 | 14E |
| Code L | LEFT-HAND DRIVE | 7J |
| Code L | LEFT-HAND DRIVE | 7E |
| Code L | LEFT-HAND DRIVE | 25J |
| Code L | LEFT-HAND DRIVE | 25E |
| Code L | LEFT-HAND DRIVE | 42J |
| Code L | LEFT-HAND DRIVE | 42E |
| Code L | LEFT-HAND DRIVE | 53J |
| Code L | LEFT-HAND DRIVE | 53E |
| Code L | LEFT-HAND DRIVE | 4J |
| Code L | LEFT-HAND DRIVE | 4E |
| Code L | LEFT-HAND DRIVE | 6J |
| Code L | LEFT-HAND DRIVE | 6E |
| Code L | LEFT-HAND DRIVE | 33J |
| Code L | LEFT-HAND DRIVE | 33E |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 35E |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 35J |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 14J |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 14E |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 30E |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 30J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 28J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 28E |
| Code R | RIGHT-HAND DRIVE | 27J |
| Code R | RIGHT-HAND DRIVE | 27E |
| Code R | RIGHT-HAND DRIVE | 28J |
| Code R | RIGHT-HAND DRIVE | 28E |
| Code R | RIGHT-HAND DRIVE | 29E |
| Code R | RIGHT-HAND DRIVE | 29J |
| Code R | RIGHT-HAND DRIVE | 31J |
| Code R | RIGHT-HAND DRIVE | 31E |
| Code R | RIGHT-HAND DRIVE | 34E |
| Code R | RIGHT-HAND DRIVE | 34J |
| Code R | RIGHT-HAND DRIVE | 36E |
| Code R | RIGHT-HAND DRIVE | 36J |
| Code R | RIGHT-HAND DRIVE | 38J |
| Code R | RIGHT-HAND DRIVE | 38E |
| Code R | RIGHT-HAND DRIVE | 2E |
| Code R | RIGHT-HAND DRIVE | 2J |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 26E |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 26J |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 27E |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 27J |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 29E |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 29J |
| F150/1 | Starter battery pre-fuse box | 31L |
| F152/3 | Engine compartment fuse and relay module | 27L |
| F152/3 | Engine compartment fuse and relay module | 37L |
| H3/1 | Alarm siren | 34L |
| M16/57 | Exhaust flap controller | 36A |
| N118/5 | AdBlue® control unit | 27A |
| N118/5 | AdBlue® control unit | 28A |
| N118/5 | AdBlue® control unit | 30A |
| N127 | Drivetrain control unit | 36L |
| N127 | Drivetrain control unit | 33L |
| N15/13 | Double clutch transmission control unit | 7L |
| N2/10 | Supplemental restraint system control unit | 25A |
| N30/4 | Electronic Stability Program control unit | 2L |
| N30/4 | Electronic Stability Program control unit | 25L |
| N30/4 | Electronic Stability Program control unit | 22L |
| N30/4 | Electronic Stability Program control unit | 23L |
| N30/4 | Electronic Stability Program control unit | 38L |
| N51/5 | Adaptive damping system control unit | 10A |
| N51/5 | Adaptive damping system control unit | 18A |
| N62 | Parking system control unit | 46A |
| N70 | Overhead control panel control unit | 34A |
| N73 | Electronic ignition switch control unit | 2A |
| N73 | Electronic ignition switch control unit | 7A |
| N73 | Electronic ignition switch control unit | 31A |
| N73 | Electronic ignition switch control unit | 4A |
| N73 | Electronic ignition switch control unit | 6A |
| S1/2 | Exterior lights and electric parking brake switch group | 39A |
| S1/2 | Exterior lights and electric parking brake switch group | 53A |
| S2/2 | Start/stop button with ECO start/stop function button | 33A |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 1F |
| X26/38x1 | Front bumper electrical connector | 46L |
| X26/43x1 | Engine wiring harness/engine compartment electrical connector | 30L |
| X62/32x1 | Rear axle electrical connector, left distributor | 22A |
| X62/32x1 | Rear axle electrical connector, left distributor | 23A |
| Y129 | AdBlue® metering valve | 28L |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 4L |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 6L |
| Y51 | Left front axle damping valve unit | 11L |
| Y51 | Left front axle damping valve unit | 18L |
| Y52 | Right front axle damping valve unit | 13L |
| Y52 | Right front axle damping valve unit | 19L |
| Z3/55z1 | Voltage supply connector sleeve | 40L |
| Z3/55z1 | Voltage supply connector sleeve | 53L |
