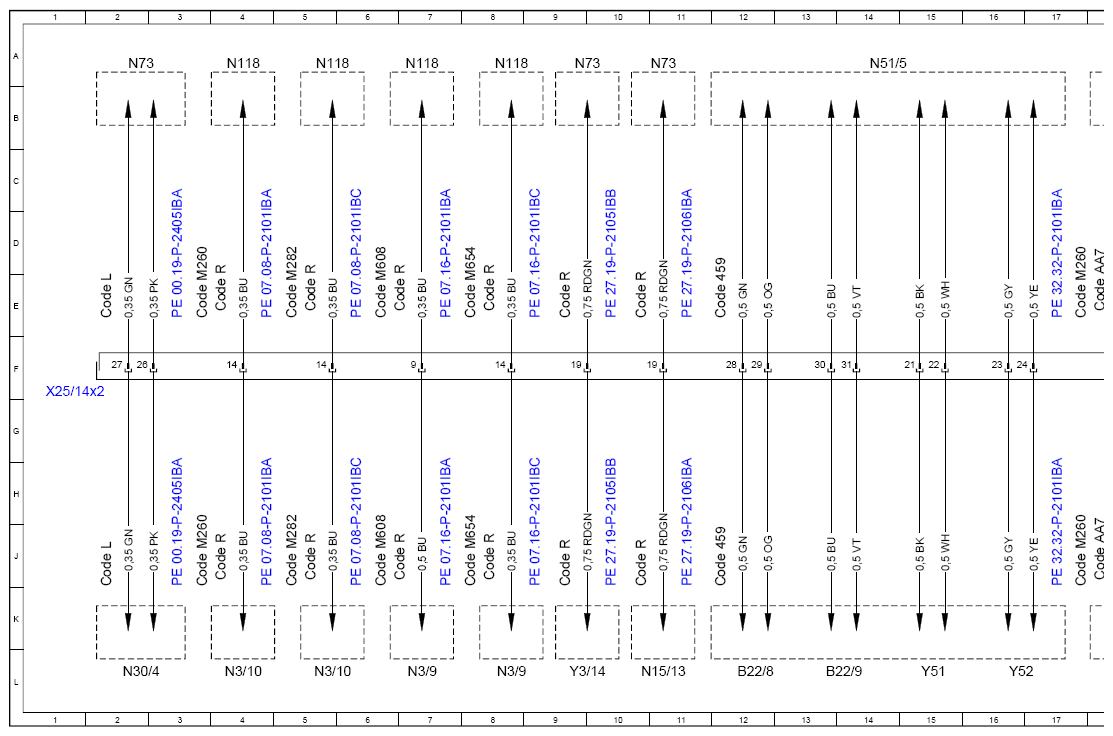

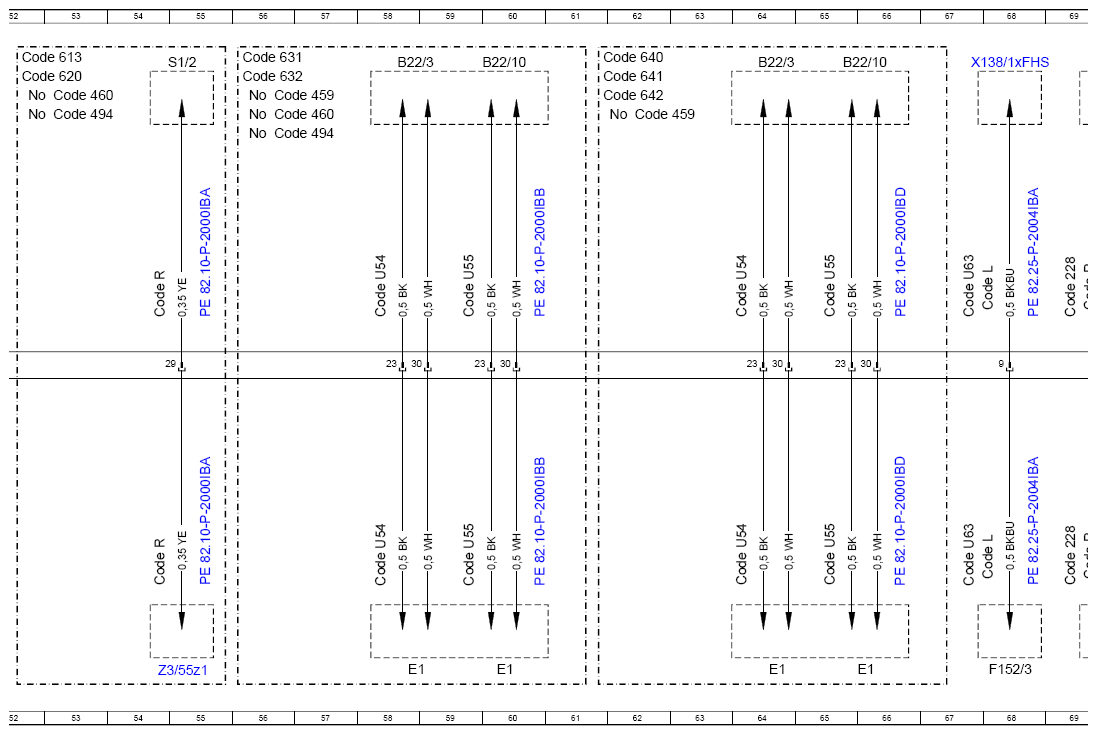

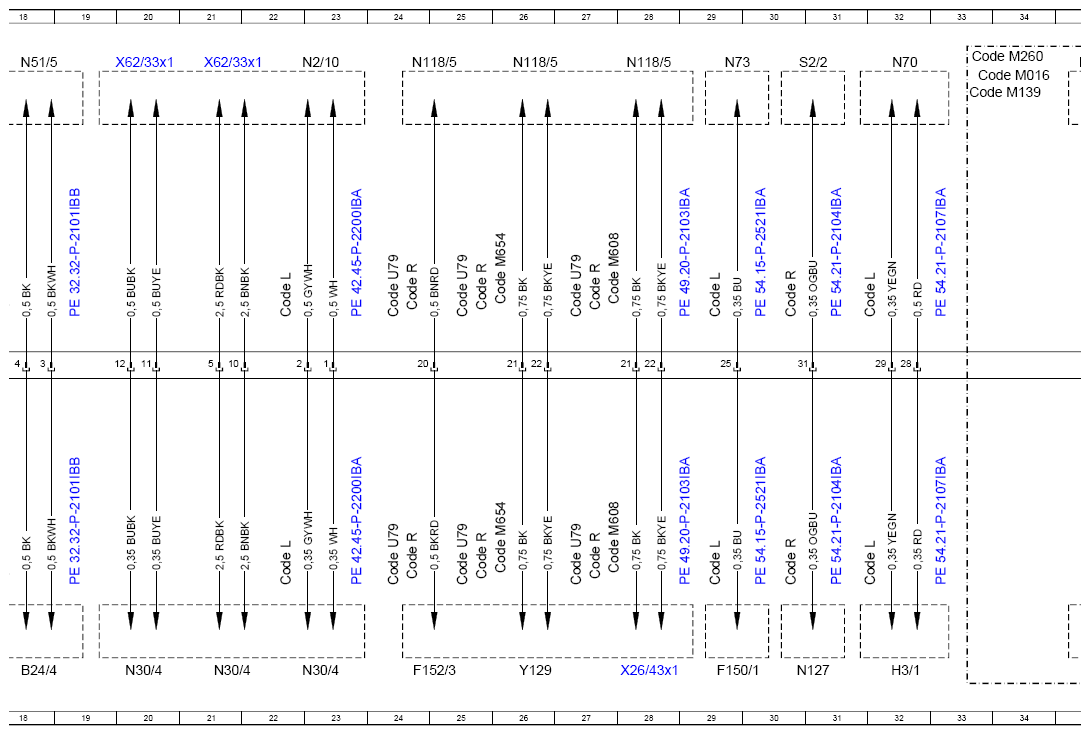

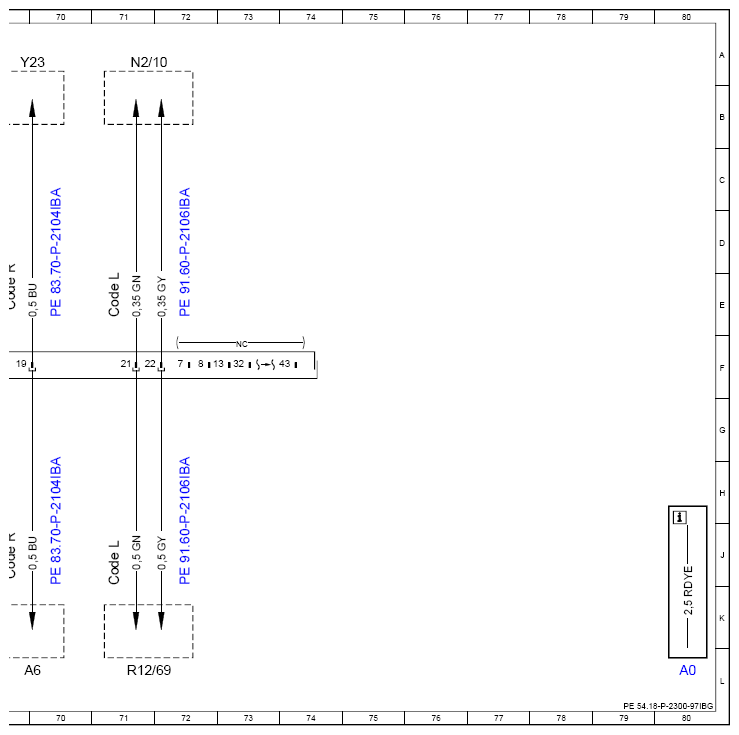

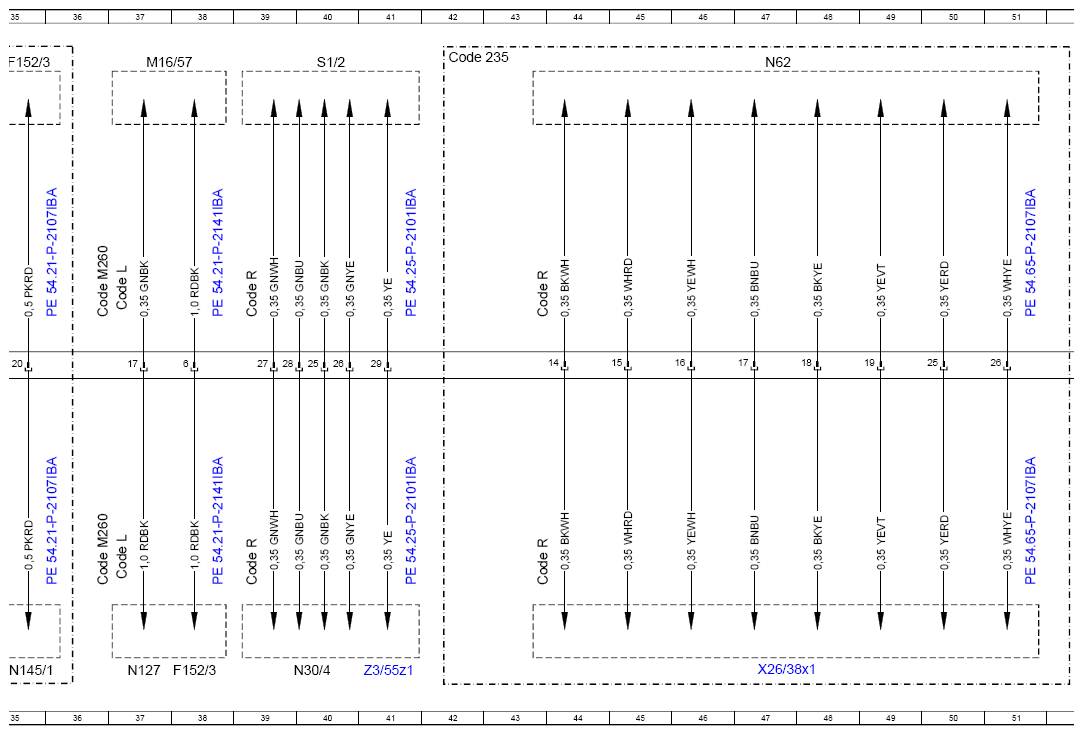

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97IBG
Model 177
X25/14x2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 80L |
| A6 | Stationary heater unit | 69L |
| B22/10 | Right rear level sensor | 60A |
| B22/10 | Right rear level sensor | 65A |
| B22/3 | Rear axle level sensor | 58A |
| B22/3 | Rear axle level sensor | 64A |
| B22/8 | Left front level sensor | 12L |
| B22/9 | Right front level sensor | 13L |
| B24/4 | Right front body lateral acceleration sensor | 18L |
| Code 228 | Stationary heater | 69J |
| Code 228 | Stationary heater | 69E |
| Code 235 | Active Parking Assist with PARKTRONIC | 42A |
| Code 459 | Steel suspension with adjustable damping | 12E |
| Code 459 | Steel suspension with adjustable damping | 12J |
| Code 459 | Steel suspension with adjustable damping | 56B |
| Code 459 | Steel suspension with adjustable damping | 62B |
| Code 460 | Canada version | 56B |
| Code 460 | Canada version | 53B |
| Code 494 | USA version | 56B |
| Code 494 | USA version | 53B |
| Code 613 | Left-hand traffic headlamps | 52A |
| Code 620 | Right-hand traffic headlamps | 52A |
| Code 631 | Static LED headlamp, left-hand traffic | 56A |
| Code 632 | Static LED headlamp, right-hand traffic | 56A |
| Code 640 | Dynamic LED headlamps, SAE, right-hand traffic | 61A |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 61A |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 61B |
| Code AA7 | POWER VARIANT UPRATED 2 | 18E |
| Code AA7 | POWER VARIANT UPRATED 2 | 18J |
| Code L | LEFT-HAND DRIVE | 22J |
| Code L | LEFT-HAND DRIVE | 22E |
| Code L | LEFT-HAND DRIVE | 29J |
| Code L | LEFT-HAND DRIVE | 29E |
| Code L | LEFT-HAND DRIVE | 32E |
| Code L | LEFT-HAND DRIVE | 32J |
| Code L | LEFT-HAND DRIVE | 37E |
| Code L | LEFT-HAND DRIVE | 37J |
| Code L | LEFT-HAND DRIVE | 68J |
| Code L | LEFT-HAND DRIVE | 68E |
| Code L | LEFT-HAND DRIVE | 71J |
| Code L | LEFT-HAND DRIVE | 71E |
| Code L | LEFT-HAND DRIVE | 2J |
| Code L | LEFT-HAND DRIVE | 2E |
| Code M016 | Uprated high-performance engine | 33A |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 33B |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 3J |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 3E |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 17E |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 17J |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 33A |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 36E |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 36J |
| Code M282 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M282 | 5J |
| Code M282 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M282 | 5E |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 6J |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 6E |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 28E |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 28J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 8J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 8E |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 26J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 26E |
| Code R | RIGHT-HAND DRIVE | 4J |
| Code R | RIGHT-HAND DRIVE | 4E |
| Code R | RIGHT-HAND DRIVE | 5J |
| Code R | RIGHT-HAND DRIVE | 5E |
| Code R | RIGHT-HAND DRIVE | 7J |
| Code R | RIGHT-HAND DRIVE | 7E |
| Code R | RIGHT-HAND DRIVE | 8J |
| Code R | RIGHT-HAND DRIVE | 8E |
| Code R | RIGHT-HAND DRIVE | 9E |
| Code R | RIGHT-HAND DRIVE | 9J |
| Code R | RIGHT-HAND DRIVE | 10J |
| Code R | RIGHT-HAND DRIVE | 10E |
| Code R | RIGHT-HAND DRIVE | 24J |
| Code R | RIGHT-HAND DRIVE | 24E |
| Code R | RIGHT-HAND DRIVE | 25J |
| Code R | RIGHT-HAND DRIVE | 25E |
| Code R | RIGHT-HAND DRIVE | 27E |
| Code R | RIGHT-HAND DRIVE | 27J |
| Code R | RIGHT-HAND DRIVE | 30J |
| Code R | RIGHT-HAND DRIVE | 30E |
| Code R | RIGHT-HAND DRIVE | 39J |
| Code R | RIGHT-HAND DRIVE | 39E |
| Code R | RIGHT-HAND DRIVE | 54J |
| Code R | RIGHT-HAND DRIVE | 54E |
| Code R | RIGHT-HAND DRIVE | 69J |
| Code R | RIGHT-HAND DRIVE | 69E |
| Code R | RIGHT-HAND DRIVE | 44J |
| Code R | RIGHT-HAND DRIVE | 44E |
| Code U54 | Torsion-beam axle | 58E |
| Code U54 | Torsion-beam axle | 58J |
| Code U54 | Torsion-beam axle | 64J |
| Code U54 | Torsion-beam axle | 64E |
| Code U55 | Multi-link axle | 59E |
| Code U55 | Multi-link axle | 59J |
| Code U55 | Multi-link axle | 65J |
| Code U55 | Multi-link axle | 65E |
| Code U63 | Driving school package | 67E |
| Code U63 | Driving school package | 67J |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 24E |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 24J |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 25E |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 25J |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 27E |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 27J |
| E1 | Left front lamp unit | 58L |
| E1 | Left front lamp unit | 60L |
| E1 | Left front lamp unit | 64L |
| E1 | Left front lamp unit | 66L |
| F150/1 | Starter battery pre-fuse box | 29L |
| F152/3 | Engine compartment fuse and relay module | 24L |
| F152/3 | Engine compartment fuse and relay module | 35A |
| F152/3 | Engine compartment fuse and relay module | 38L |
| F152/3 | Engine compartment fuse and relay module | 68L |
| H3/1 | Alarm siren | 32L |
| M16/57 | Exhaust flap controller | 37A |
| N118 | Fuel pump control unit | 4A |
| N118 | Fuel pump control unit | 5A |
| N118 | Fuel pump control unit | 7A |
| N118 | Fuel pump control unit | 8A |
| N118/5 | AdBlue® control unit | 24A |
| N118/5 | AdBlue® control unit | 26A |
| N118/5 | AdBlue® control unit | 28A |
| N127 | Drivetrain control unit | 31L |
| N127 | Drivetrain control unit | 37L |
| N145/1 | Drive unit control unit | 35L |
| N15/13 | Double clutch transmission control unit | 11L |
| N2/10 | Supplemental restraint system control unit | 23A |
| N2/10 | Supplemental restraint system control unit | 71A |
| N3/10 | ME-SFI [ME] control unit | 4L |
| N3/10 | ME-SFI [ME] control unit | 5L |
| N3/9 | CDI control unit | 7L |
| N3/9 | CDI control unit | 8L |
| N30/4 | Electronic Stability Program control unit | 2L |
| N30/4 | Electronic Stability Program control unit | 23L |
| N30/4 | Electronic Stability Program control unit | 20L |
| N30/4 | Electronic Stability Program control unit | 21L |
| N30/4 | Electronic Stability Program control unit | 40L |
| N51/5 | Adaptive damping system control unit | 14A |
| N51/5 | Adaptive damping system control unit | 18A |
| N62 | Parking system control unit | 47A |
| N70 | Overhead control panel control unit | 32A |
| N73 | Electronic ignition switch control unit | 2A |
| N73 | Electronic ignition switch control unit | 9A |
| N73 | Electronic ignition switch control unit | 11A |
| N73 | Electronic ignition switch control unit | 29A |
| R12/69 | Refrigerant inerting squib | 71L |
| S1/2 | Exterior lights and electric parking brake switch group | 40A |
| S1/2 | Exterior lights and electric parking brake switch group | 55A |
| S2/2 | Start/stop button with ECO start/stop function button | 31A |
| X138/1xFHS | Center console electrical connector | 68A |
| X25/14x2 | Right engine compartment/vehicle interior electrical connector | 1F |
| X26/38x1 | Front bumper electrical connector | 47L |
| X26/43x1 | Engine wiring harness/engine compartment electrical connector | 28L |
| X62/33x1 | Rear axle electrical connector, right distributor | 20A |
| X62/33x1 | Rear axle electrical connector, right distributor | 21A |
| Y129 | AdBlue® metering valve | 26L |
| Y23 | Stationary heater fuel pump | 69A |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 9L |
| Y51 | Left front axle damping valve unit | 15L |
| Y52 | Right front axle damping valve unit | 16L |
| Z3/55z1 | Voltage supply connector sleeve | 41L |
| Z3/55z1 | Voltage supply connector sleeve | 54L |
