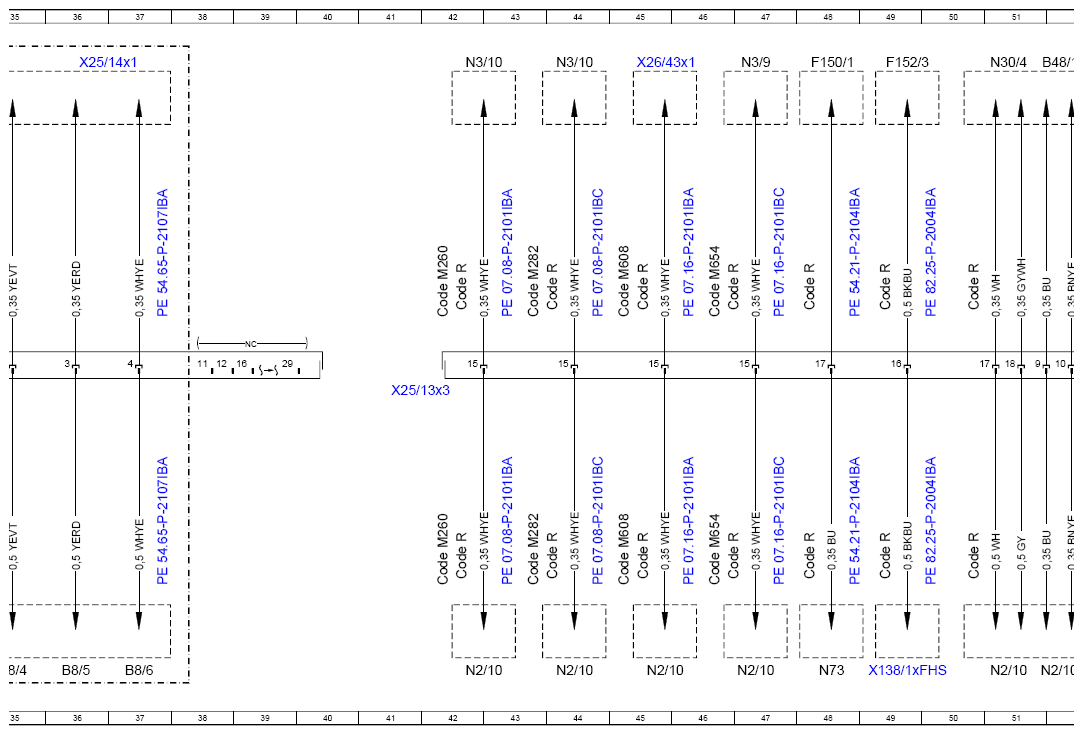

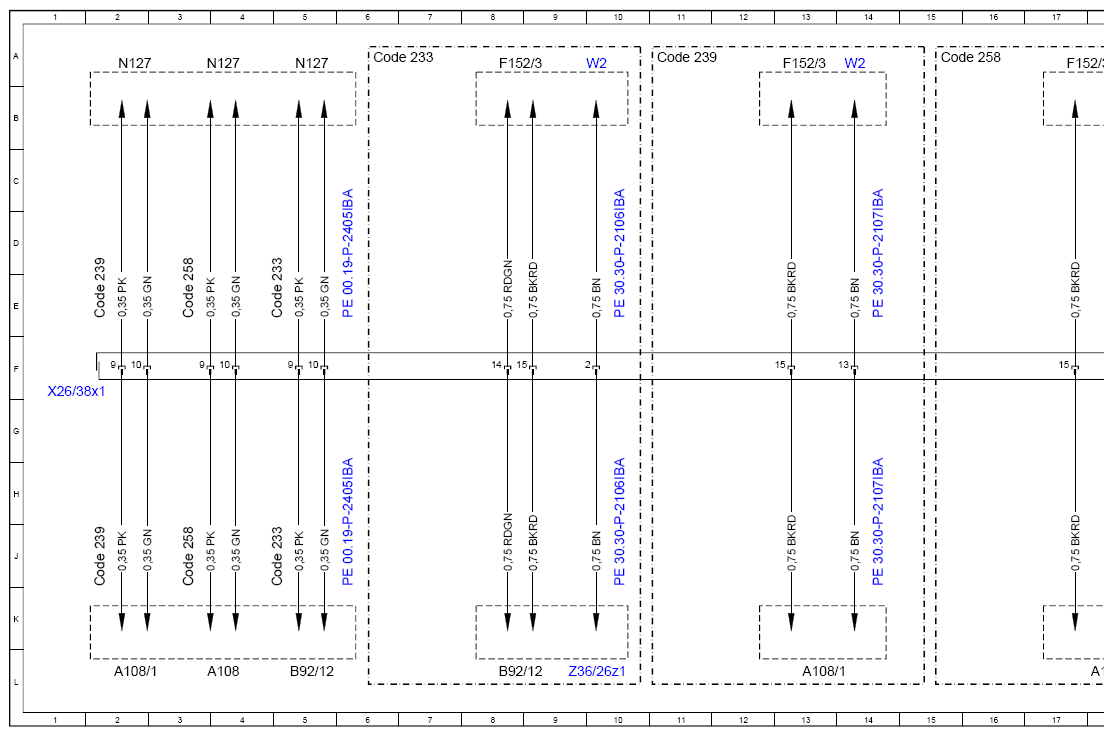

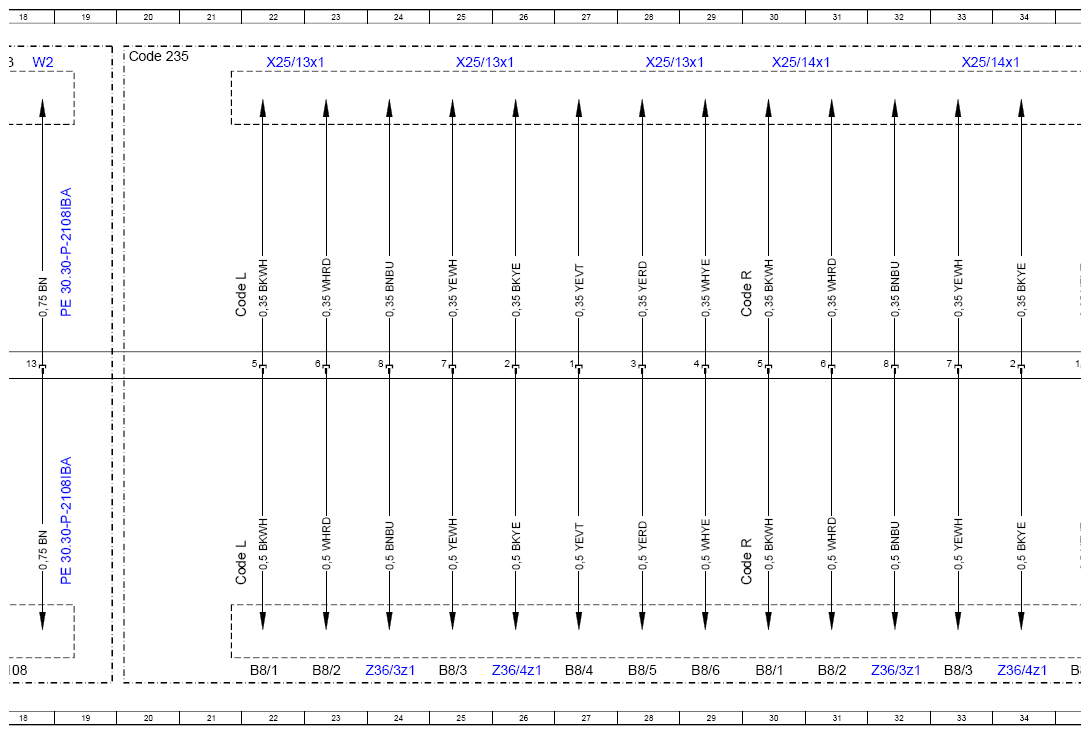

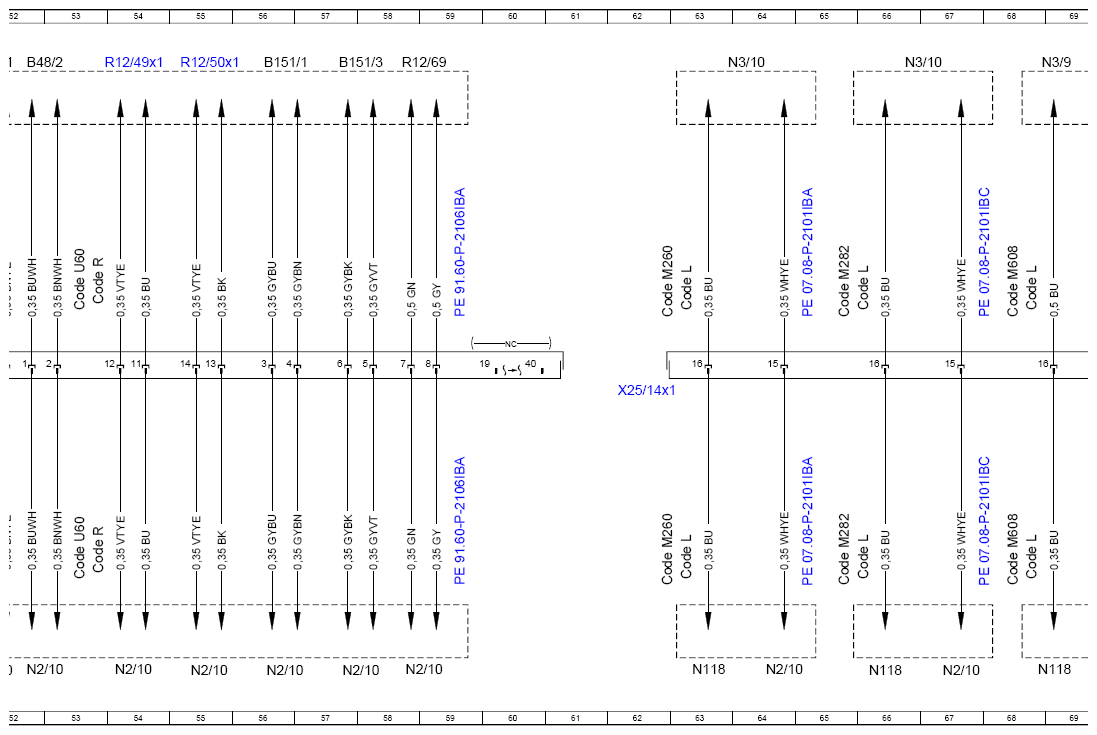

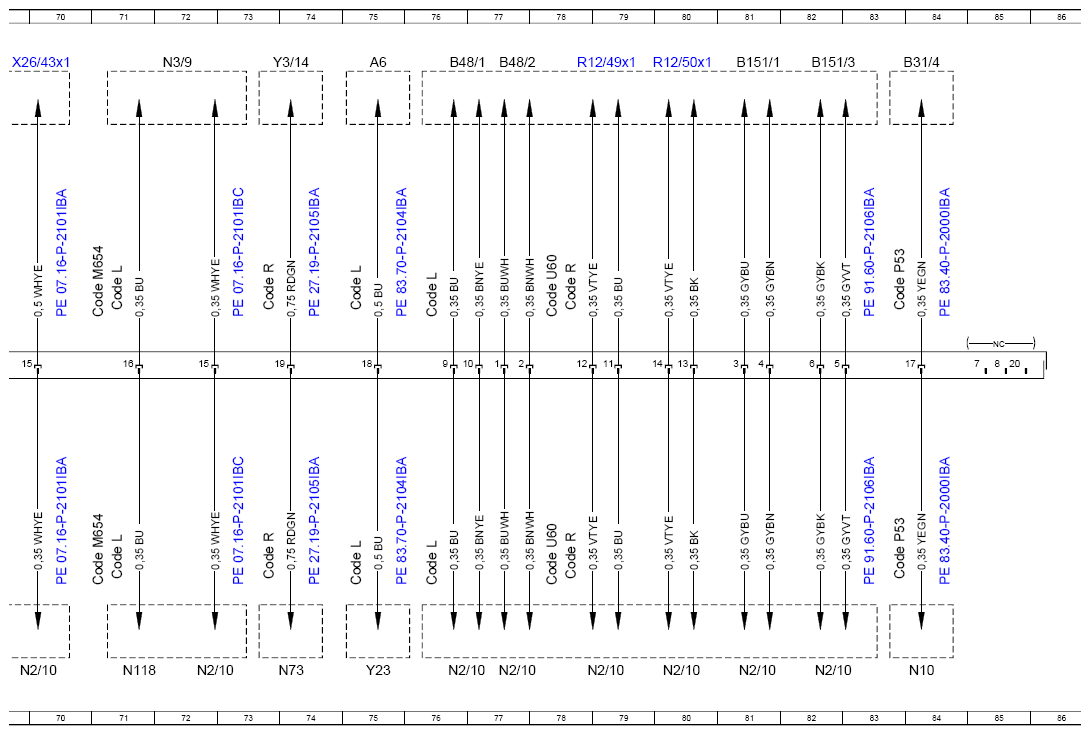

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97IBF
Model 177
X26/38x1, X25/13x3, X25/14x1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| A108 | Active Brake Assist controller unit | 4L |
| A108 | Active Brake Assist controller unit | 18L |
| A108/1 | Active Distance Assist DISTRONIC electric controller unit | 2L |
| A108/1 | Active Distance Assist DISTRONIC electric controller unit | 13L |
| A6 | Stationary heater unit | 75A |
| B151/1 | Left front bumper pedestrian protection sensor | 56A |
| B151/1 | Left front bumper pedestrian protection sensor | 81A |
| B151/3 | Right front bumper pedestrian protection sensor | 57A |
| B151/3 | Right front bumper pedestrian protection sensor | 82A |
| B31/4 | Fine particle sensor | 84A |
| B48/1 | Left frontal acceleration sensor | 52A |
| B48/1 | Left frontal acceleration sensor | 76A |
| B48/2 | Right frontal acceleration sensor | 52A |
| B48/2 | Right frontal acceleration sensor | 77A |
| B8/1 | Outer left front parking system distance sensor | 22L |
| B8/1 | Outer left front parking system distance sensor | 30L |
| B8/2 | Center left front parking system distance sensor | 23L |
| B8/2 | Center left front parking system distance sensor | 31L |
| B8/3 | Inner left front parking system distance sensor | 25L |
| B8/3 | Inner left front parking system distance sensor | 33L |
| B8/4 | Inner right front parking system distance sensor | 27L |
| B8/4 | Inner right front parking system distance sensor | 35L |
| B8/5 | Center right front parking system distance sensor | 28L |
| B8/5 | Center right front parking system distance sensor | 36L |
| B8/6 | Outer right front parking system distance sensor | 29L |
| B8/6 | Outer right front parking system distance sensor | 37L |
| B92/12 | Short and long-range radar sensor | 5L |
| B92/12 | Short and long-range radar sensor | 8L |
| Code 233 | DISTRONIC Distance-Pilot | 5J |
| Code 233 | DISTRONIC Distance-Pilot | 5E |
| Code 233 | DISTRONIC Distance-Pilot | 6A |
| Code 235 | Active Parking Assist with PARKTRONIC | 20A |
| Code 239 | Active Distance Assist DISTRONIC | 2J |
| Code 239 | Active Distance Assist DISTRONIC | 2E |
| Code 239 | Active Distance Assist DISTRONIC | 11A |
| Code 258 | Active Brake Assist | 3J |
| Code 258 | Active Brake Assist | 3E |
| Code 258 | Active Brake Assist | 15A |
| Code L | LEFT-HAND DRIVE | 22E |
| Code L | LEFT-HAND DRIVE | 22J |
| Code L | LEFT-HAND DRIVE | 68J |
| Code L | LEFT-HAND DRIVE | 68E |
| Code L | LEFT-HAND DRIVE | 63E |
| Code L | LEFT-HAND DRIVE | 75E |
| Code L | LEFT-HAND DRIVE | 63J |
| Code L | LEFT-HAND DRIVE | 66J |
| Code L | LEFT-HAND DRIVE | 66E |
| Code L | LEFT-HAND DRIVE | 71J |
| Code L | LEFT-HAND DRIVE | 71E |
| Code L | LEFT-HAND DRIVE | 75J |
| Code L | LEFT-HAND DRIVE | 76E |
| Code L | LEFT-HAND DRIVE | 76J |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 42E |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 42J |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 63E |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 63J |
| Code M282 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M282 | 43J |
| Code M282 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M282 | 43E |
| Code M282 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M282 | 65J |
| Code M282 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M282 | 65E |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 45J |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 45E |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 68J |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 68E |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 46J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 46E |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 71J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 71E |
| Code P53 | Air purification package | 83J |
| Code P53 | Air purification package | 83E |
| Code R | RIGHT-HAND DRIVE | 30J |
| Code R | RIGHT-HAND DRIVE | 30E |
| Code R | RIGHT-HAND DRIVE | 42J |
| Code R | RIGHT-HAND DRIVE | 42E |
| Code R | RIGHT-HAND DRIVE | 44E |
| Code R | RIGHT-HAND DRIVE | 44J |
| Code R | RIGHT-HAND DRIVE | 45J |
| Code R | RIGHT-HAND DRIVE | 45E |
| Code R | RIGHT-HAND DRIVE | 47J |
| Code R | RIGHT-HAND DRIVE | 47E |
| Code R | RIGHT-HAND DRIVE | 48J |
| Code R | RIGHT-HAND DRIVE | 48E |
| Code R | RIGHT-HAND DRIVE | 49J |
| Code R | RIGHT-HAND DRIVE | 49E |
| Code R | RIGHT-HAND DRIVE | 50J |
| Code R | RIGHT-HAND DRIVE | 50E |
| Code R | RIGHT-HAND DRIVE | 53J |
| Code R | RIGHT-HAND DRIVE | 53E |
| Code R | RIGHT-HAND DRIVE | 78J |
| Code R | RIGHT-HAND DRIVE | 78E |
| Code R | RIGHT-HAND DRIVE | 73J |
| Code R | RIGHT-HAND DRIVE | 73E |
| Code U60 | Active engine hood (pedestrian protection) | 53J |
| Code U60 | Active engine hood (pedestrian protection) | 53E |
| Code U60 | Active engine hood (pedestrian protection) | 78J |
| Code U60 | Active engine hood (pedestrian protection) | 78E |
| F150/1 | Starter battery pre-fuse box | 48A |
| F152/3 | Engine compartment fuse and relay module | 8A |
| F152/3 | Engine compartment fuse and relay module | 13A |
| F152/3 | Engine compartment fuse and relay module | 17A |
| F152/3 | Engine compartment fuse and relay module | 49A |
| N10 | Central control module | 84L |
| N118 | Fuel pump control unit | 69L |
| N118 | Fuel pump control unit | 63L |
| N118 | Fuel pump control unit | 66L |
| N118 | Fuel pump control unit | 71L |
| N127 | Drivetrain control unit | 2A |
| N127 | Drivetrain control unit | 4A |
| N127 | Drivetrain control unit | 5A |
| N2/10 | Supplemental restraint system control unit | 42L |
| N2/10 | Supplemental restraint system control unit | 44L |
| N2/10 | Supplemental restraint system control unit | 45L |
| N2/10 | Supplemental restraint system control unit | 47L |
| N2/10 | Supplemental restraint system control unit | 51L |
| N2/10 | Supplemental restraint system control unit | 52L |
| N2/10 | Supplemental restraint system control unit | 52L |
| N2/10 | Supplemental restraint system control unit | 54L |
| N2/10 | Supplemental restraint system control unit | 55L |
| N2/10 | Supplemental restraint system control unit | 56L |
| N2/10 | Supplemental restraint system control unit | 57L |
| N2/10 | Supplemental restraint system control unit | 58L |
| N2/10 | Supplemental restraint system control unit | 77L |
| N2/10 | Supplemental restraint system control unit | 76L |
| N2/10 | Supplemental restraint system control unit | 79L |
| N2/10 | Supplemental restraint system control unit | 80L |
| N2/10 | Supplemental restraint system control unit | 82L |
| N2/10 | Supplemental restraint system control unit | 81L |
| N2/10 | Supplemental restraint system control unit | 64L |
| N2/10 | Supplemental restraint system control unit | 67L |
| N2/10 | Supplemental restraint system control unit | 69L |
| N2/10 | Supplemental restraint system control unit | 72L |
| N3/10 | ME-SFI [ME] control unit | 42A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 64A |
| N3/10 | ME-SFI [ME] control unit | 66A |
| N3/9 | CDI control unit | 47A |
| N3/9 | CDI control unit | 69A |
| N3/9 | CDI control unit | 72A |
| N30/4 | Electronic Stability Program control unit | 51A |
| N73 | Electronic ignition switch control unit | 48L |
| N73 | Electronic ignition switch control unit | 74L |
| R12/49x1 | Left active engine hood squib electrical connector | 54A |
| R12/49x1 | Left active engine hood squib electrical connector | 78A |
| R12/50x1 | Right active engine hood squib electrical connector | 55A |
| R12/50x1 | Right active engine hood squib electrical connector | 80A |
| R12/69 | Refrigerant inerting squib | 58A |
| W2 | Right front engine compartment ground point | 10A |
| W2 | Right front engine compartment ground point | 14A |
| W2 | Right front engine compartment ground point | 18A |
| X138/1xFHS | Center console electrical connector | 49L |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 25A |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 28A |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 22A |
| X25/13x3 | Left engine compartment/vehicle interior electrical connector | 42F |
| X25/14x1 | Right engine compartment/vehicle interior electrical connector | 30A |
| X25/14x1 | Right engine compartment/vehicle interior electrical connector | 33A |
| X25/14x1 | Right engine compartment/vehicle interior electrical connector | 36A |
| X25/14x1 | Right engine compartment/vehicle interior electrical connector | 62F |
| X26/38x1 | Front bumper electrical connector | 1F |
| X26/43x1 | Engine wiring harness/engine compartment electrical connector | 45A |
| X26/43x1 | Engine wiring harness/engine compartment electrical connector | 69A |
| Y23 | Stationary heater fuel pump | 75L |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 74A |
| Z36/26z1 | Ground connection connector sleeve | 9L |
| Z36/3z1 | Ground connection connector sleeve | 24L |
| Z36/3z1 | Ground connection connector sleeve | 32L |
| Z36/4z1 | Voltage supply connector sleeve | 26L |
| Z36/4z1 | Voltage supply connector sleeve | 34L |
