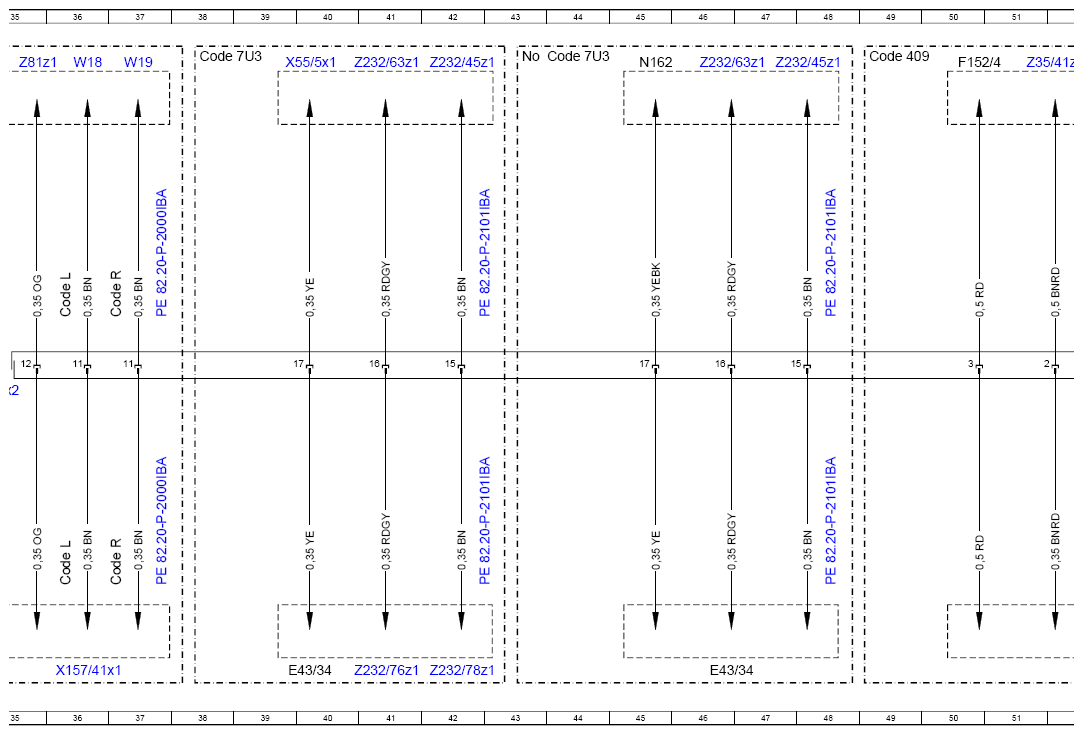

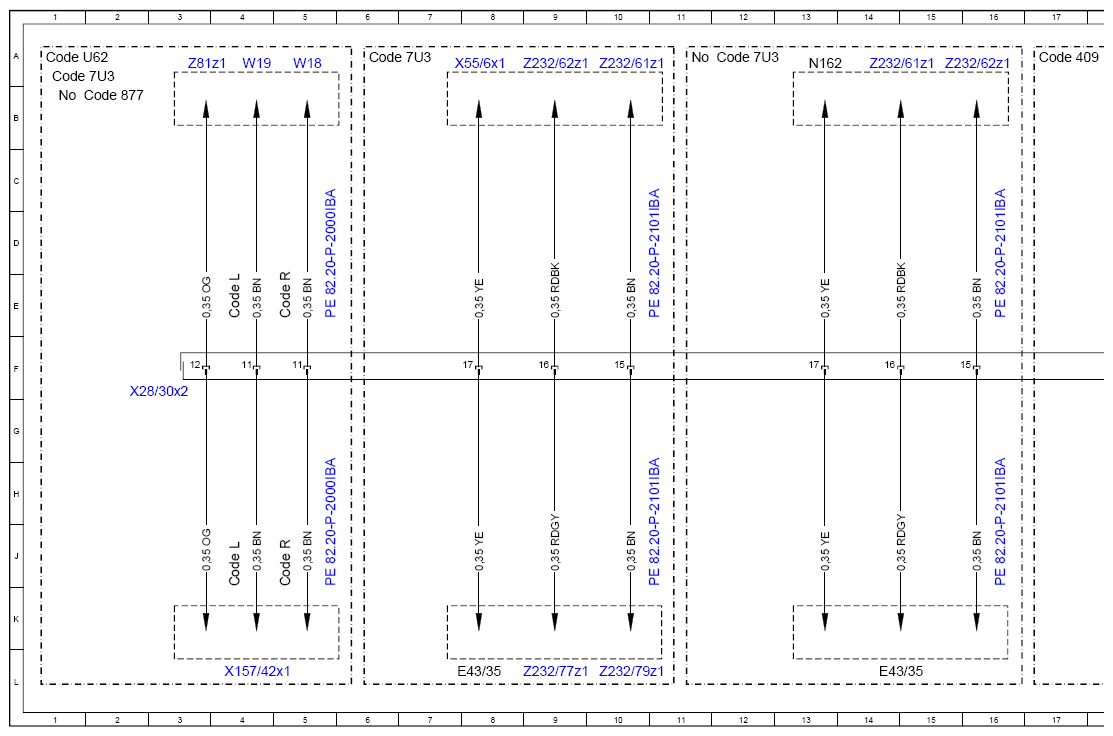

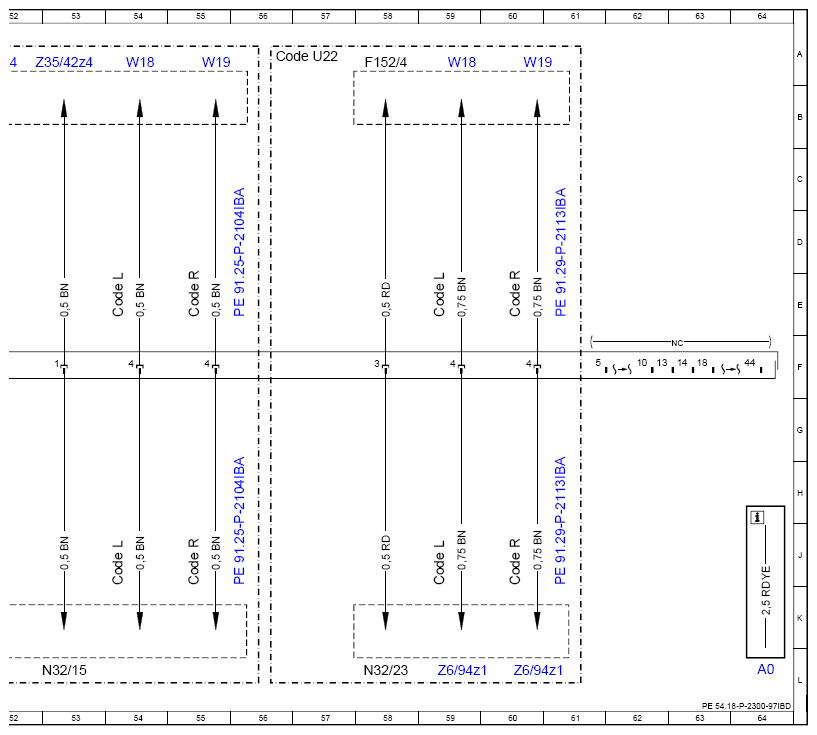

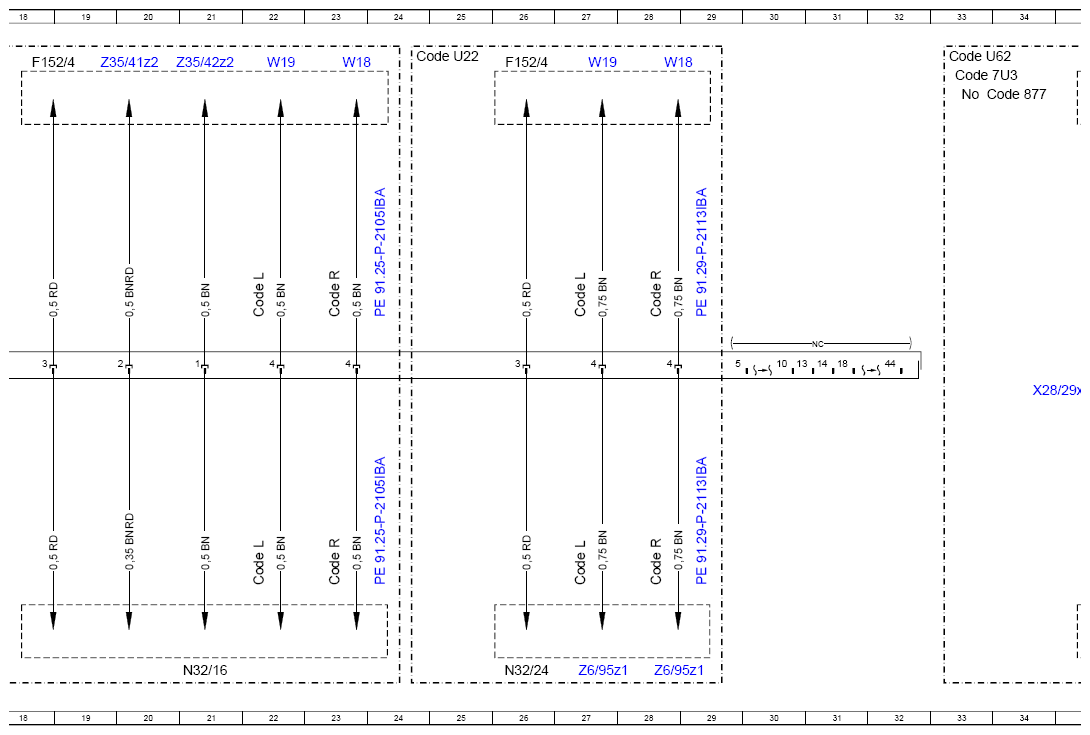

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97IBD
Model 177
X28/30x2, X28/29x2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| Code 409 | Left/right front multicontour seats | 17A |
| Code 409 | Left/right front multicontour seats | 49A |
| Code 7U3 | Seat model variant 3 | 6A |
| Code 7U3 | Seat model variant 3 | 12A |
| Code 7U3 | Seat model variant 3 | 1A |
| Code 7U3 | Seat model variant 3 | 33A |
| Code 7U3 | Seat model variant 3 | 38A |
| Code 7U3 | Seat model variant 3 | 44A |
| Code 877 | Ambiance illumination | 1B |
| Code 877 | Ambiance illumination | 33B |
| Code L | LEFT-HAND DRIVE | 4E |
| Code L | LEFT-HAND DRIVE | 4J |
| Code L | LEFT-HAND DRIVE | 22J |
| Code L | LEFT-HAND DRIVE | 22E |
| Code L | LEFT-HAND DRIVE | 27J |
| Code L | LEFT-HAND DRIVE | 27E |
| Code L | LEFT-HAND DRIVE | 36J |
| Code L | LEFT-HAND DRIVE | 54J |
| Code L | LEFT-HAND DRIVE | 59J |
| Code L | LEFT-HAND DRIVE | 36E |
| Code L | LEFT-HAND DRIVE | 54E |
| Code L | LEFT-HAND DRIVE | 59E |
| Code R | RIGHT-HAND DRIVE | 5J |
| Code R | RIGHT-HAND DRIVE | 5E |
| Code R | RIGHT-HAND DRIVE | 23J |
| Code R | RIGHT-HAND DRIVE | 23E |
| Code R | RIGHT-HAND DRIVE | 28J |
| Code R | RIGHT-HAND DRIVE | 28E |
| Code R | RIGHT-HAND DRIVE | 37J |
| Code R | RIGHT-HAND DRIVE | 55J |
| Code R | RIGHT-HAND DRIVE | 60J |
| Code R | RIGHT-HAND DRIVE | 37E |
| Code R | RIGHT-HAND DRIVE | 55E |
| Code R | RIGHT-HAND DRIVE | 60E |
| Code U22 | 4-way lumbar support | 24A |
| Code U22 | 4-way lumbar support | 56A |
| Code U62 | Light and vision package | 1A |
| Code U62 | Light and vision package | 33A |
| E43/34 | Left rear footwell ambiance illumination | 40L |
| E43/34 | Left rear footwell ambiance illumination | 46L |
| E43/35 | Right rear footwell ambiance illumination | 8L |
| E43/35 | Right rear footwell ambiance illumination | 14L |
| F152/4 | Vehicle interior fuse and relay module | 18A |
| F152/4 | Vehicle interior fuse and relay module | 26A |
| F152/4 | Vehicle interior fuse and relay module | 50A |
| F152/4 | Vehicle interior fuse and relay module | 58A |
| N162 | Ambiance illumination control unit | 13A |
| N162 | Ambiance illumination control unit | 45A |
| N32/15 | Driver multicontour seat control unit | 53L |
| N32/16 | Front passenger multicontour seat control unit | 21L |
| N32/23 | Driver seat lumbar support adjustment control unit | 58L |
| N32/24 | Front passenger seat lumbar support adjustment control unit | 26L |
| W18 | Left front seat crossmember ground point | 5A |
| W18 | Left front seat crossmember ground point | 23A |
| W18 | Left front seat crossmember ground point | 28A |
| W18 | Left front seat crossmember ground point | 36A |
| W18 | Left front seat crossmember ground point | 54A |
| W18 | Left front seat crossmember ground point | 59A |
| W19 | Right front seat crossmember ground point | 4A |
| W19 | Right front seat crossmember ground point | 22A |
| W19 | Right front seat crossmember ground point | 27A |
| W19 | Right front seat crossmember ground point | 37A |
| W19 | Right front seat crossmember ground point | 55A |
| W19 | Right front seat crossmember ground point | 60A |
| X157/41x1 | Driver seat head restraint illumination electrical connector | 36L |
| X157/42x1 | Front passenger seat head restraint illumination electrical connector | 4L |
| X28/29x2 | Frame floor assembly/driver seat electrical connector | 35F |
| X28/30x2 | Frame floor assembly/front passenger seat electrical connector | 3F |
| X55/5x1 | Left rear seat electrical connector | 40A |
| X55/6x1 | Right rear seat electrical connector | 8A |
| Z232/45z1 | Ground connection connector sleeve | 47A |
| Z232/45z1 | Ground connection connector sleeve | 42A |
| Z232/61z1 | Ground connection connector sleeve | 10A |
| Z232/61z1 | Ground connection connector sleeve | 14A |
| Z232/62z1 | Voltage supply connector sleeve | 9A |
| Z232/62z1 | Voltage supply connector sleeve | 15A |
| Z232/63z1 | Voltage supply connector sleeve | 41A |
| Z232/63z1 | Voltage supply connector sleeve | 46A |
| Z232/76z1 | Voltage supply connector sleeve | 41L |
| Z232/77z1 | Voltage supply connector sleeve | 9L |
| Z232/78z1 | Ground connection connector sleeve | 42L |
| Z232/79z1 | Ground connection connector sleeve | 10L |
| Z35/41z2 | Interior CAN (CAN B) High connector sleeve | 19A |
| Z35/41z4 | Interior CAN (CAN B) High connector sleeve | 51A |
| Z35/42z2 | Interior CAN (CAN B) low connector sleeve | 21A |
| Z35/42z4 | Interior CAN (CAN B) low connector sleeve | 53A |
| Z6/94z1 | Ground connection connector sleeve | 59L |
| Z6/94z1 | Ground connection connector sleeve | 60L |
| Z6/95z1 | Ground connection connector sleeve | 28L |
| Z6/95z1 | Ground connection connector sleeve | 27L |
| Z81z1 | Circuit 58d connector sleeve | 3A |
| Z81z1 | Circuit 58d connector sleeve | 35A |
