(Wiring Diagram For The Power Electronics Control Unit - PE54.10-P-2106-97IBA)
Model 177
with code ME08 (Hybrid drive 75-84 kW VARIANT (INCLUDING PLUGIN))
Control unit N129/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |

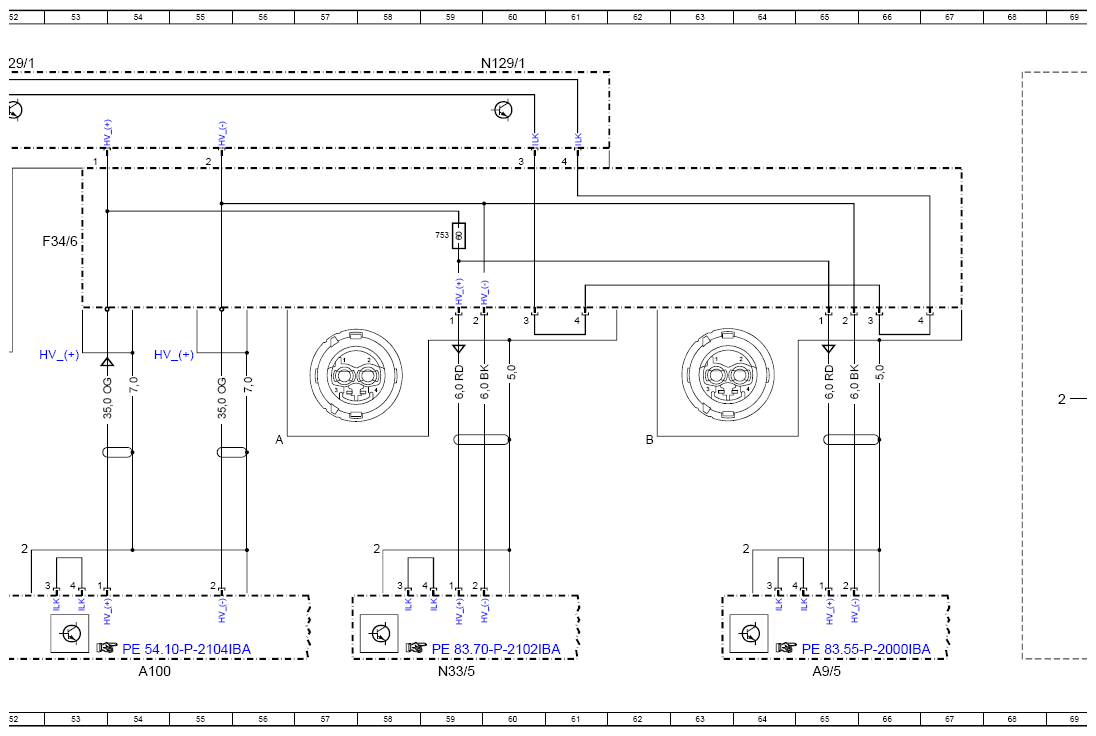

| A100 | High-voltage battery module | 54L |

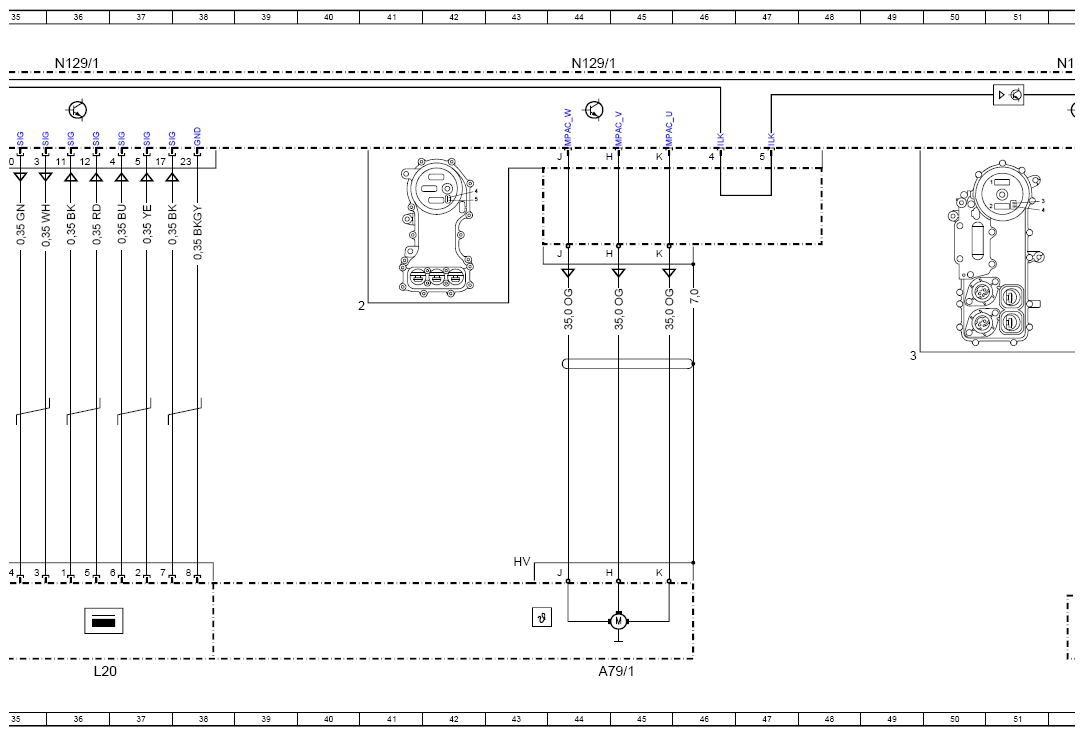

| A79/1 | Electric machine | 44L |
| A9/5 | Electric refrigerant compressor | 32L |
| A9/5 | Electric refrigerant compressor | 65L |

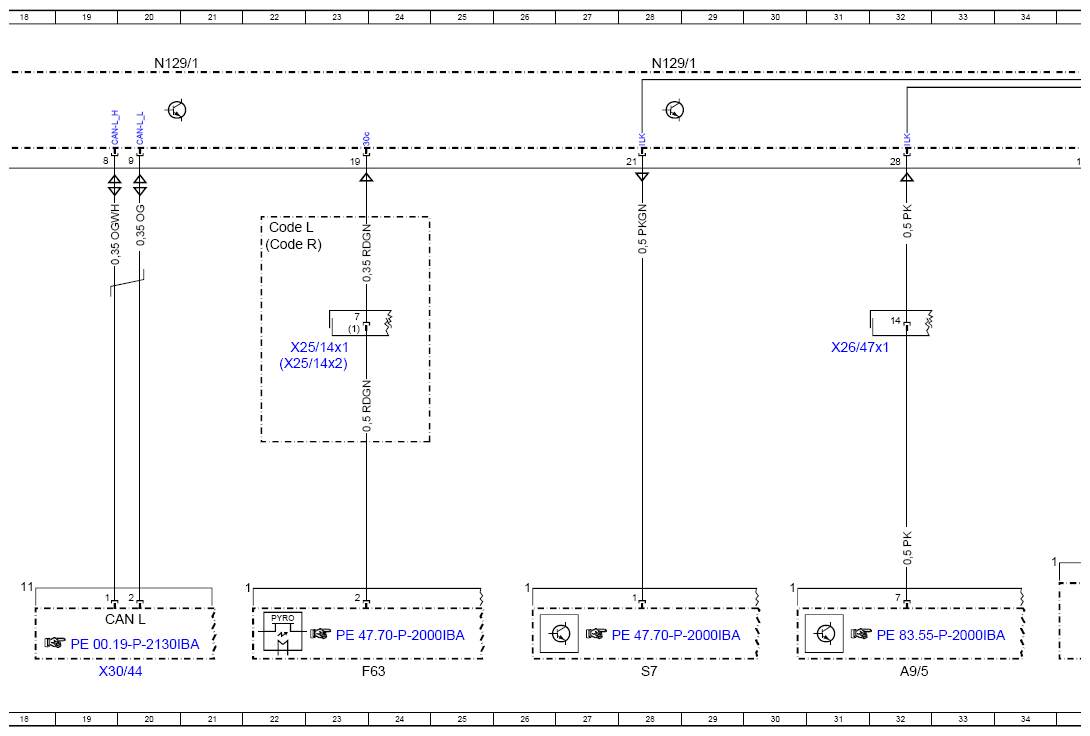

| CAN L | Hybrid CAN | 19K |
| Code L | LEFT-HAND DRIVE | 22D |
| Code R | RIGHT-HAND DRIVE | 22D |

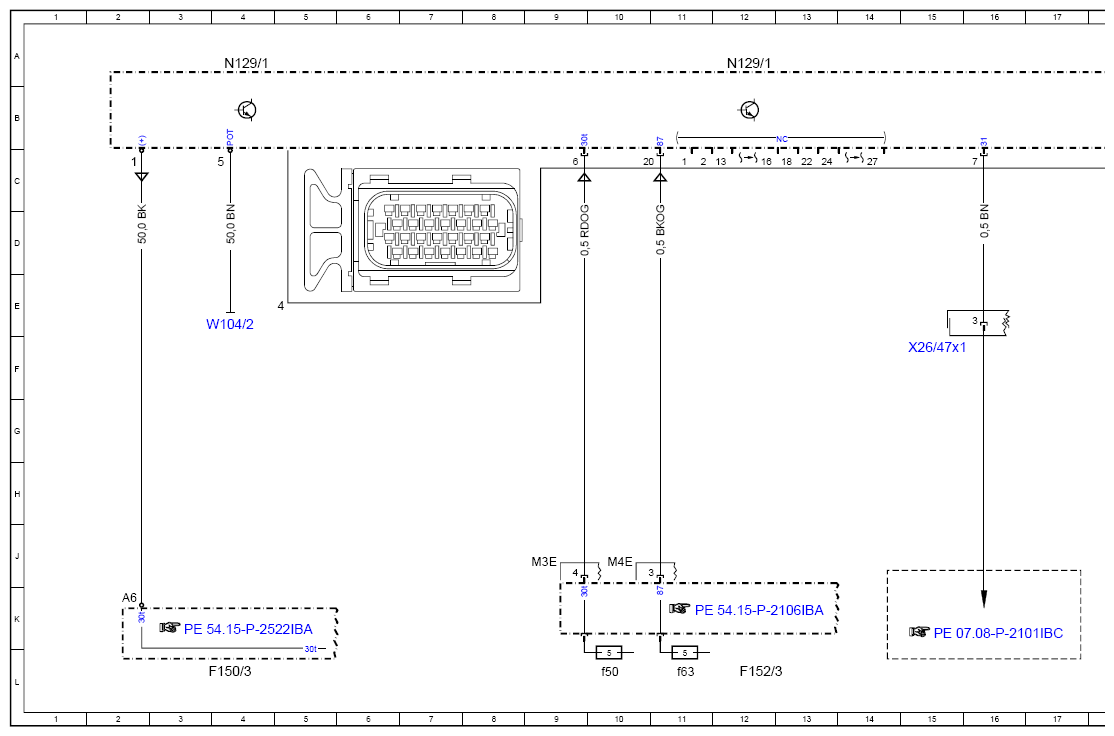

| F150/3 | Engine compartment pre-fuse box | 4L |
| F152/3 | Engine compartment fuse and relay module | 12L |
| F152/3f50 | Fuse 50 | 10L |
| F152/3f63 | Fuse 63 | 11L |
| F34/6 | High-voltage distributor plate | 53D |
| F34/6f753 | Electrical fuse 753 | 59D |
| F63 | Pyrofuse | 23L |
| L20 | Electric machine rotor position sensor | 36L |
| N129/1 | Power electronics control unit | 4A |
| N129/1 | Power electronics control unit | 12A |
| N129/1 | Power electronics control unit | 20A |
| N129/1 | Power electronics control unit | 28A |
| N129/1 | Power electronics control unit | 36A |
| N129/1 | Power electronics control unit | 44A |
| N129/1 | Power electronics control unit | 52A |
| N129/1 | Power electronics control unit | 60A |

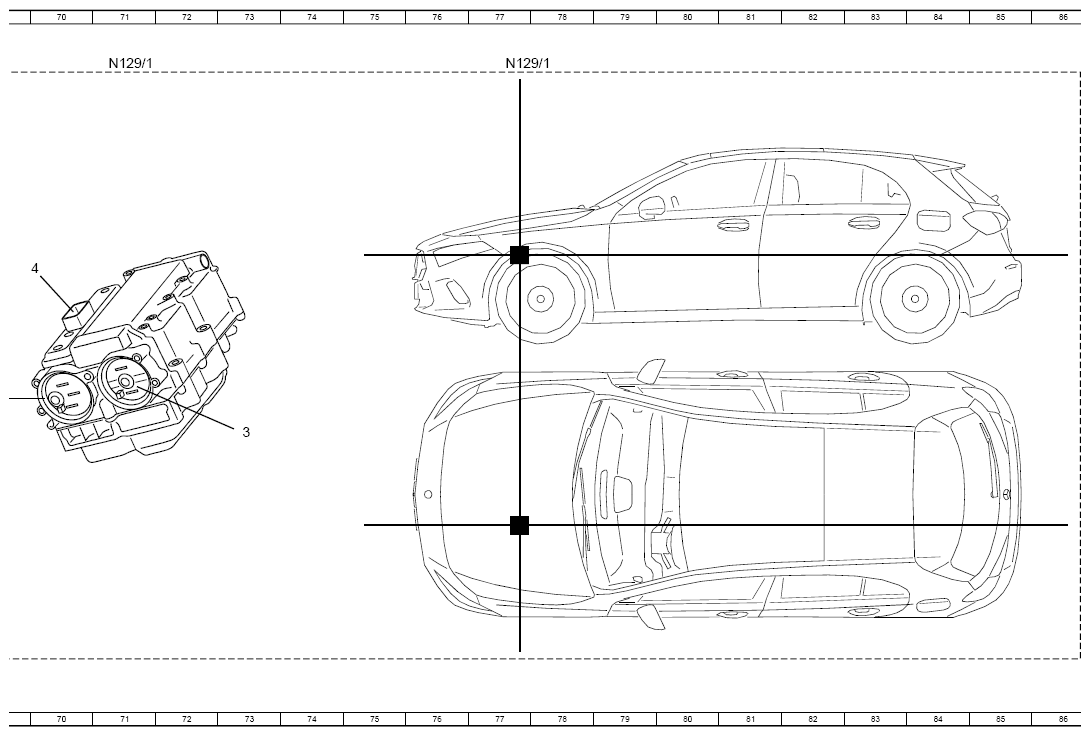

| N129/1 | Power electronics control unit | 71A |
| N129/1 | Power electronics control unit | 77A |
| N33/5 | High-voltage PTC heater | 59L |
| S7 | High-voltage disconnect device | 28L |
| W104/2 | Power electronics ground point | 4E |
| X25/14x1 | Right engine compartment/vehicle interior electrical connector | 23F |
| X25/14x2 | Right engine compartment/vehicle interior electrical connector | 23F |
| X26/47x1 | Engine wiring harness/engine compartment electrical connector | 15F |
| X26/47x1 | Engine wiring harness/engine compartment electrical connector | 31F |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 19L |
