(Wiring Diagram For Battery Management Control Unit - PE54.10-P-2104-97IBA)
Model 177
with code ME08 (Hybrid drive 75-84 kW VARIANT (INCLUDING PLUGIN))
Control unit N82/2

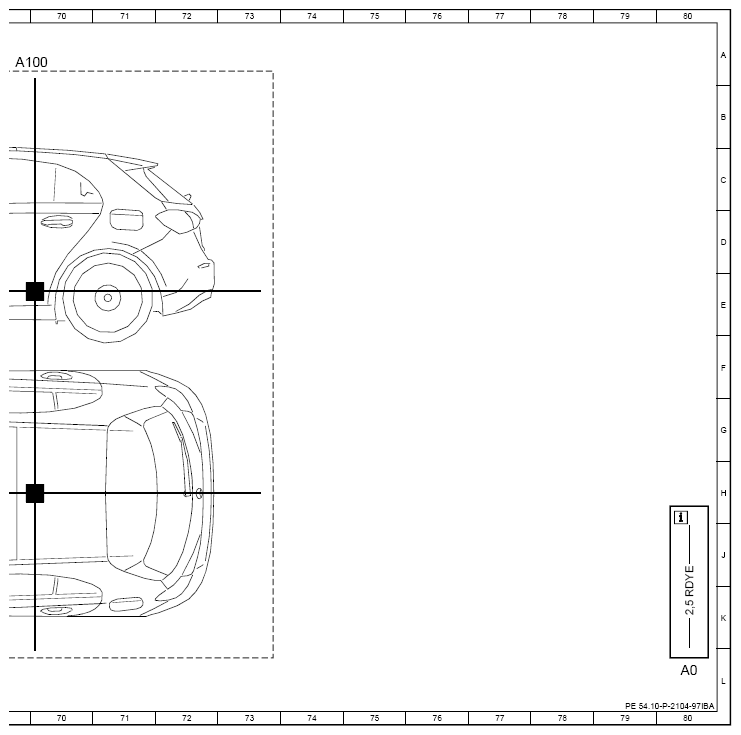

| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 80L |

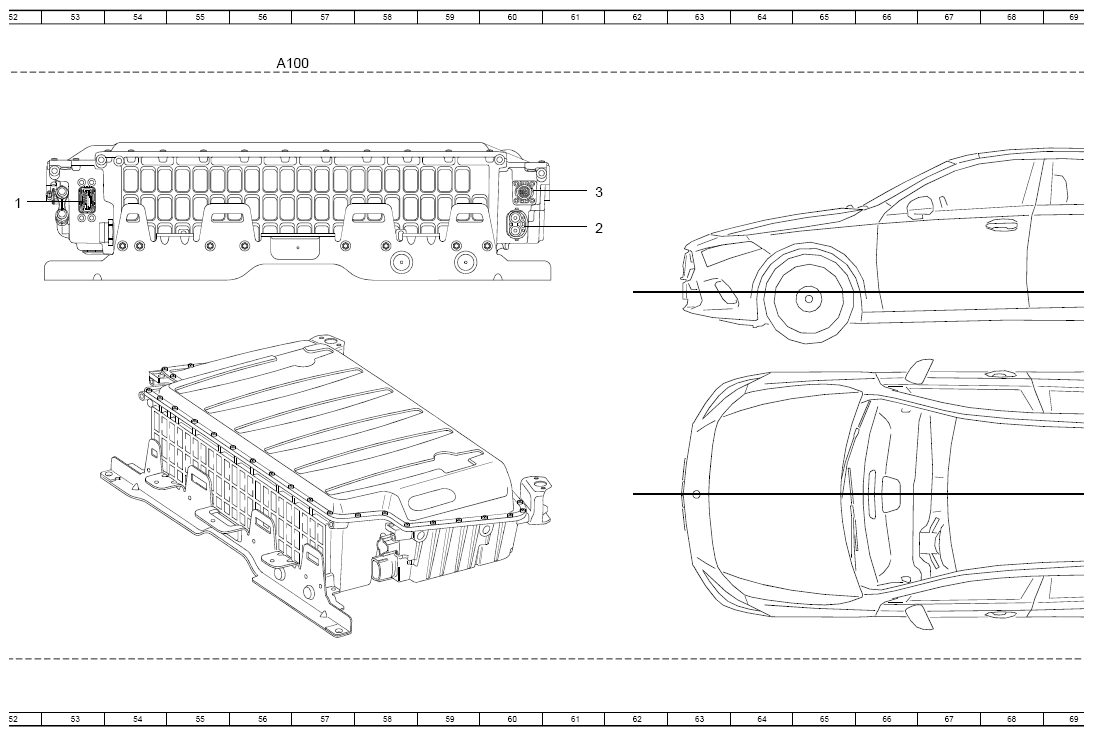

| A100 | High-voltage battery module | 4A |
| A100 | High-voltage battery module | 12A |
| A100 | High-voltage battery module | 20A |
| A100 | High-voltage battery module | 28A |
| A100 | High-voltage battery module | 36A |
| A100 | High-voltage battery module | 44A |
| A100 | High-voltage battery module | 50A |
| A100 | High-voltage battery module | 56A |
| A100 | High-voltage battery module | 69A |
| A100f750 | Electrical fuse 750 | 40C |
| A100f751 | Electrical fuse 751 | 46C |

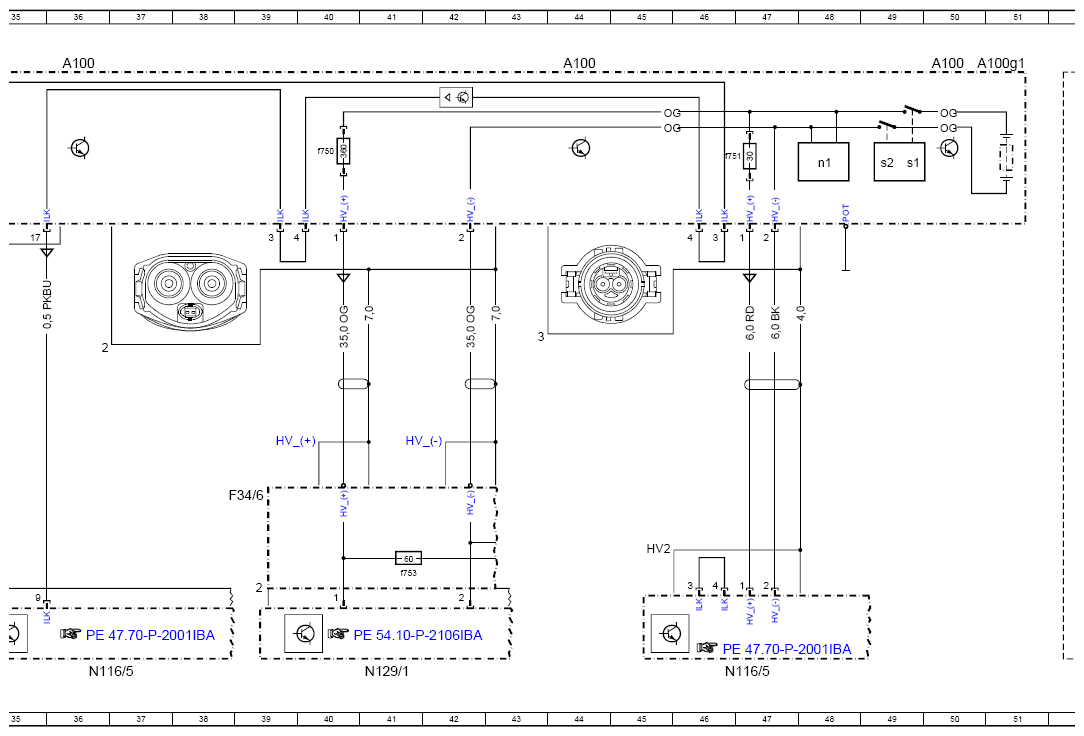

| A100g1 | High-voltage battery | 51A |
| A100n1 | High-voltage on-board electrical system insulation monitoring control unit | 48C |
| A100s1 | Contactor 1 | 49C |
| A100s2 | Contactor 2 | 49C |

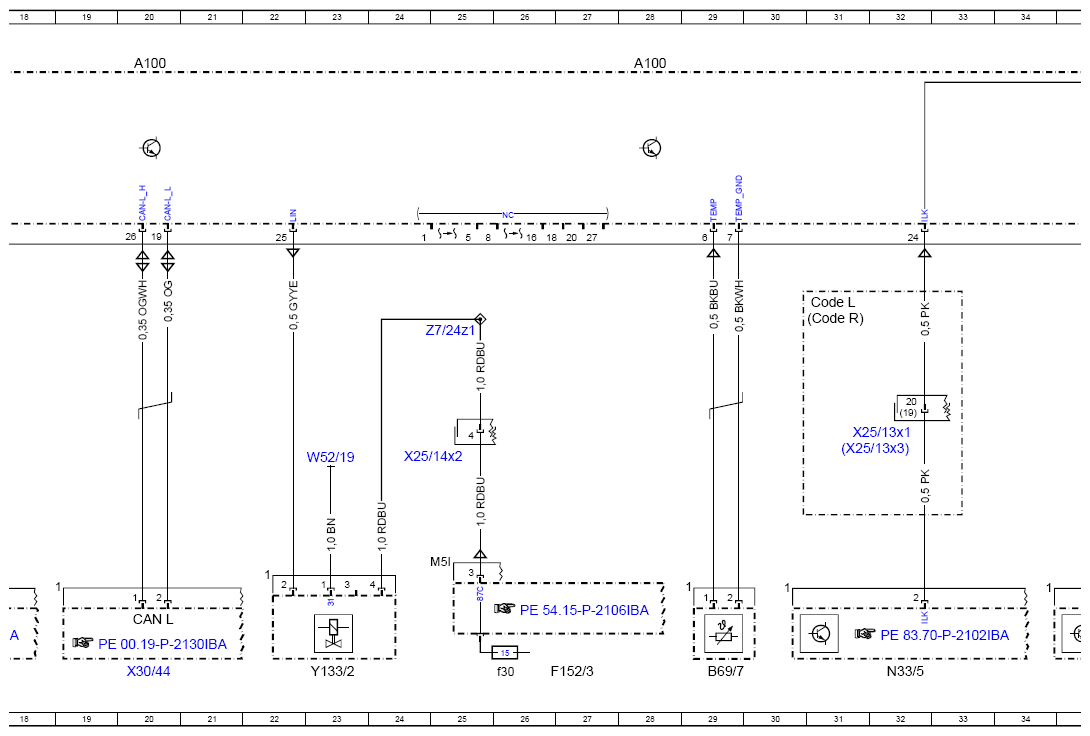

| B69/7 | Battery management system temperature sensor | 29L |
| CAN L | Hybrid CAN | 20K |
| Code L | LEFT-HAND DRIVE | 9E |
| Code L | LEFT-HAND DRIVE | 31E |
| Code R | RIGHT-HAND DRIVE | 9E |
| Code R | RIGHT-HAND DRIVE | 31E |
| F152/3 | Engine compartment fuse and relay module | 12L |
| F152/3 | Engine compartment fuse and relay module | 27L |
| F152/3f30 | Fuse 30 | 26L |
| F152/3f63 | Fuse 63 | 11L |
| F152/4 | Vehicle interior fuse and relay module | 8L |
| F152/4f151 | Fuse 151 | 7L |
| F34/6 | High-voltage distributor plate | 39H |
| F34/6f753 | Electrical fuse 753 | 41J |
| F63 | Pyrofuse | 16L |
| N116/5 | DC/DC converter charger | 36L |
| N116/5 | DC/DC converter charger | 47L |
| N129/1 | Power electronics control unit | 41L |
| N33/5 | High-voltage PTC heater | 32L |

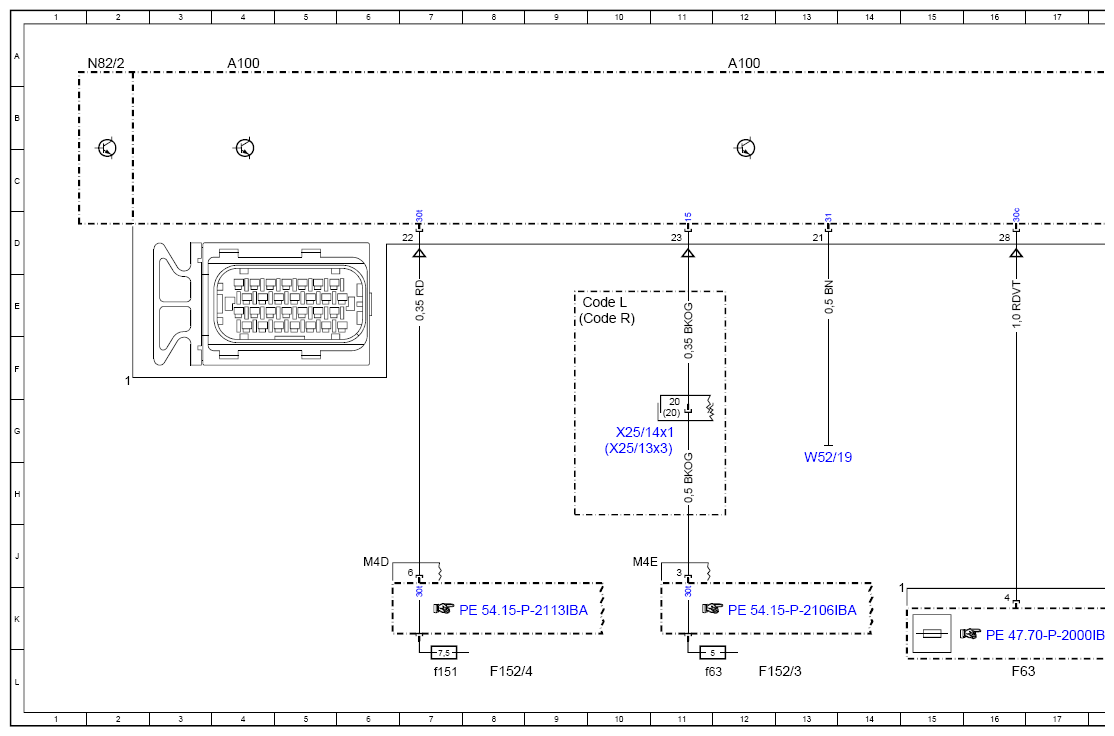

| N82/2 | Battery management system control unit | 2A |
| W52/19 | Underbody longitudinal member ground point | 13H |
| W52/19 | Underbody longitudinal member ground point | 23H |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 32G |
| X25/13x3 | Left engine compartment/vehicle interior electrical connector | 10G |
| X25/13x3 | Left engine compartment/vehicle interior electrical connector | 32G |
| X25/14x1 | Right engine compartment/vehicle interior electrical connector | 10G |
| X25/14x2 | Right engine compartment/vehicle interior electrical connector | 25G |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 20L |
| Y133/2 | Battery coolant pump switchover valve | 23L |
| Z7/24z1 | Circuit 87M connector sleeve | 25E |
