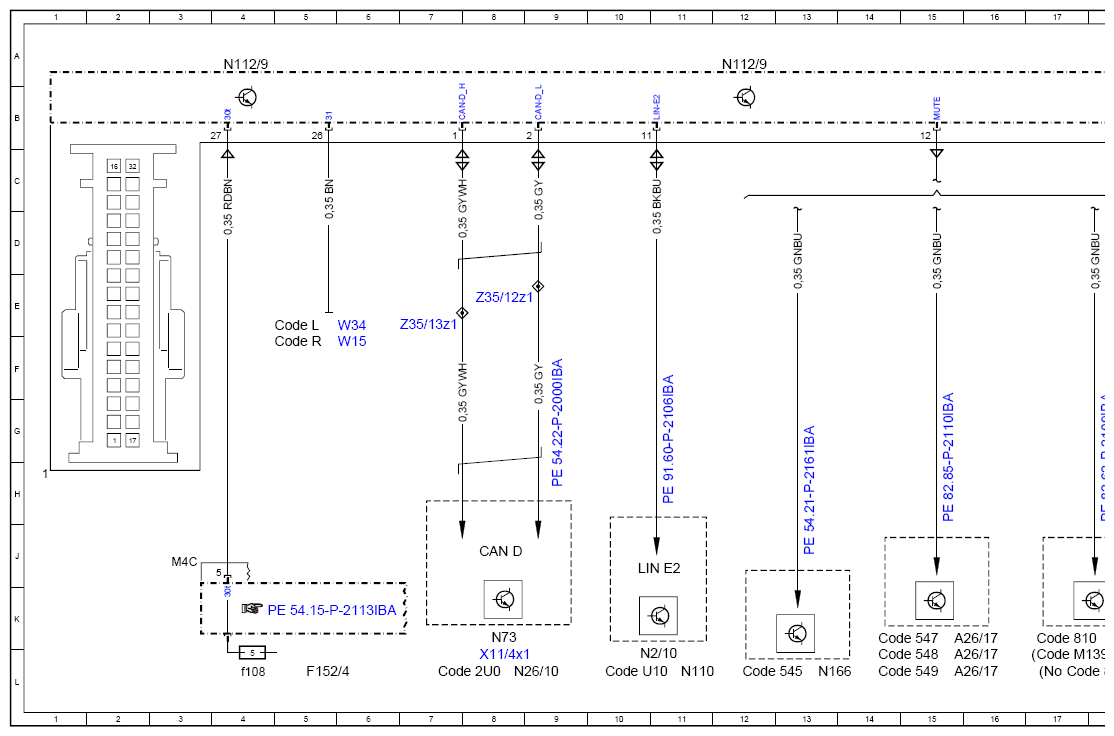

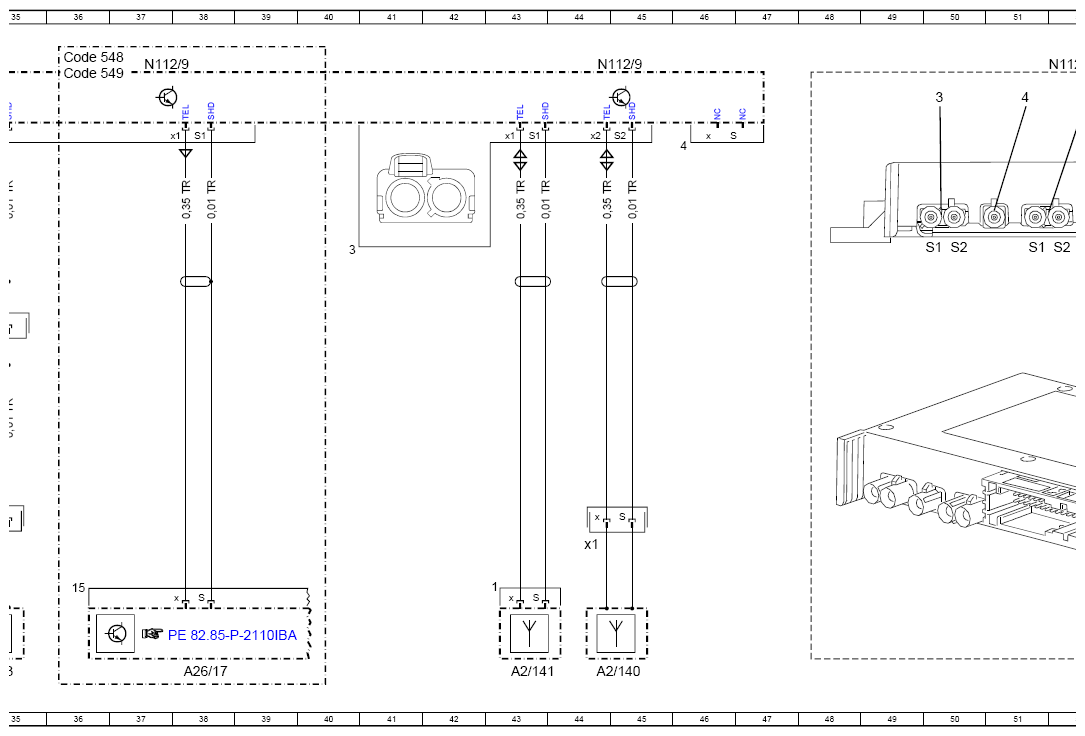

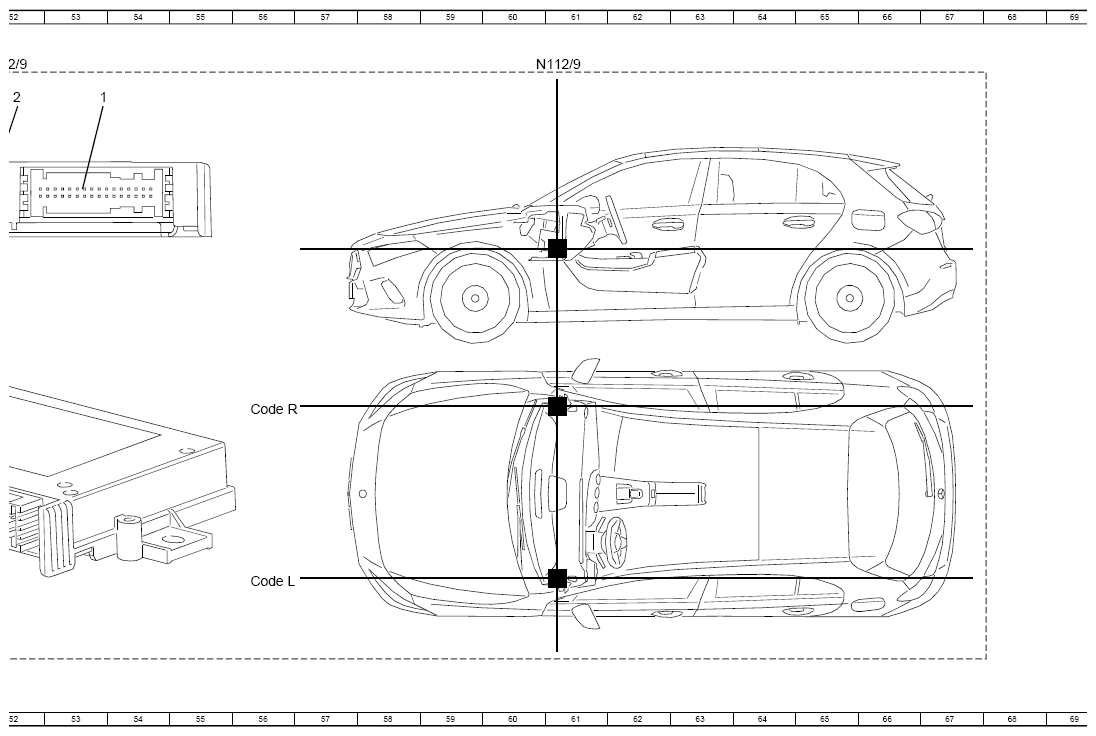

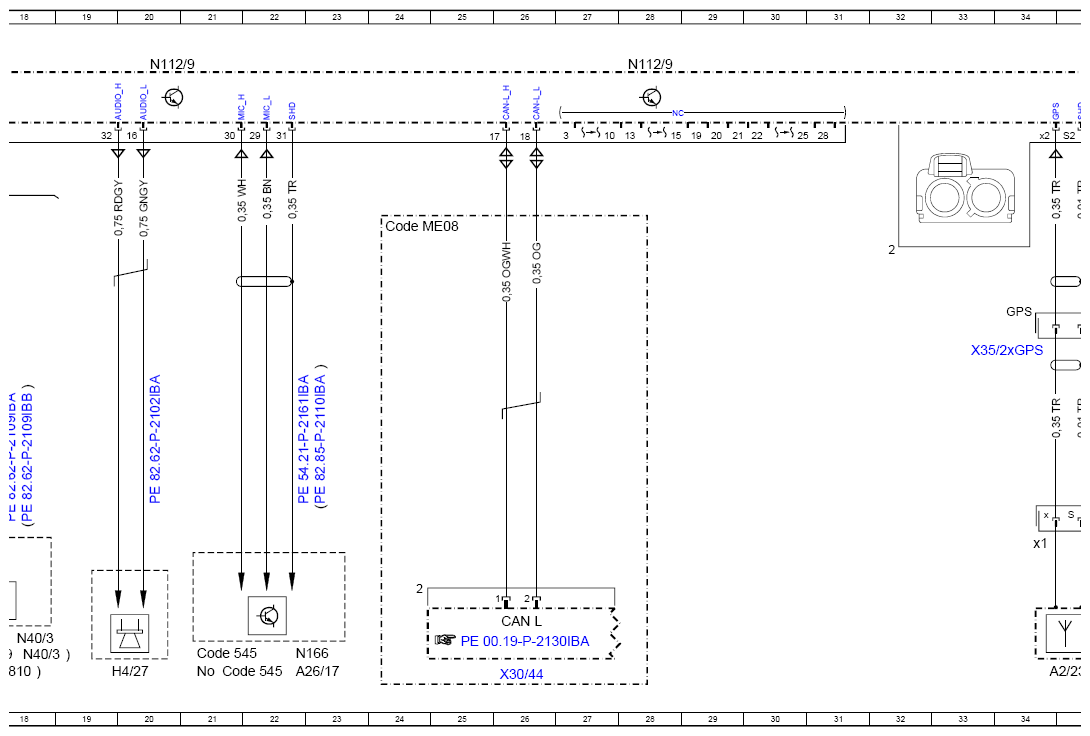

Wiring Diagram Of HERMES Control Unit - PE82.85-P-2107-97IBA
Model 177
with code 360 (HERMES UMTS)
Control unit N112/9
Model 177
with code 362 (HERMES communications module LTE)
Control unit N112/9
Model 177
with code 364 (HERMES - UMTS communications module for Russia)
Control unit N112/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| A2/140 | Emergency call system antenna 1 | 44L |
| A2/140x1 | Emergency call system antenna electrical connector 1 | 44J |
| A2/141 | Emergency call system antenna 2 | 43L |
| A2/23 | GPS antenna | 35L |
| A2/23x1 | GPS antenna electrical connector | 34J |
| A26/17 | Head unit | 15L |
| A26/17 | Head unit | 15K |
| A26/17 | Head unit | 15L |
| A26/17 | Head unit | 22L |
| A26/17 | Head unit | 38L |
| CAN D | Diagnostic CAN | 8J |
| CAN L | Hybrid CAN | 26K |
| Code 2U0 | car2go scopes | 7L |
| Code 545 | Connect 5 (NTG6) | 12L |
| Code 545 | Connect 5 (NTG6) | 21L |
| Code 545 | Connect 5 (NTG6) | 21L |
| Code 547 | Connect 20 Entry (NTG6) | 14K |
| Code 548 | Connect 20 MID (NTG6) | 14L |
| Code 548 | Connect 20 MID (NTG6) | 36A |
| Code 549 | Connect 20 HIGH (NTG6) | 14L |
| Code 549 | Connect 20 HIGH (NTG6) | 36A |
| Code 810 | Sound system | 17L |
| Code 810 | Sound system | 17K |
| Code L | LEFT-HAND DRIVE | 5E |
| Code L | LEFT-HAND DRIVE | 56J |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 17L |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 24D |
| Code R | RIGHT-HAND DRIVE | 5F |
| Code R | RIGHT-HAND DRIVE | 56G |
| Code U10 | Automatic front passenger airbag shutoff | 10L |
| F152/4 | Vehicle interior fuse and relay module | 5L |
| F152/4f108 | Fuse 108 | 4L |
| H4/27 | Center instrument panel speaker | 20L |
| LIN E2 | Seat occupied recognition LIN | 10J |
| N110 | Weight Sensing System (WSS) control unit | 11L |
| N112/9 | HERMES control unit | 37A |
| N112/9 | HERMES control unit | 4A |
| N112/9 | HERMES control unit | 12A |
| N112/9 | HERMES control unit | 20A |
| N112/9 | HERMES control unit | 28A |
| N112/9 | HERMES control unit | 44A |
| N112/9 | HERMES control unit | 52A |
| N112/9 | HERMES control unit | 61A |
| N166 | Head unit/instrument cluster control unit | 13L |
| N166 | Head unit/instrument cluster control unit | 22L |
| N2/10 | Supplemental restraint system control unit | 10L |
| N26/10 | Carsharing control unit | 8L |
| N40/3 | Sound system amplifier control unit | 18K |
| N40/3 | Sound system amplifier control unit | 18L |
| N73 | Electronic ignition switch control unit | 8K |
| W15 | Right front footwell ground point | 6F |
| W34 | Left footwell ground point | 6E |
| X11/4x1 | Diagnostic connector | 8L |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 26L |
| X35/2xGPS | Front passenger door electrical connector | 34F |
| Z35/12z1 | Diagnostic CAN (CAN D) low connector sleeve | 8E |
| Z35/13z1 | Diagnostic CAN (CAN D) high connector sleeve | 7E |
