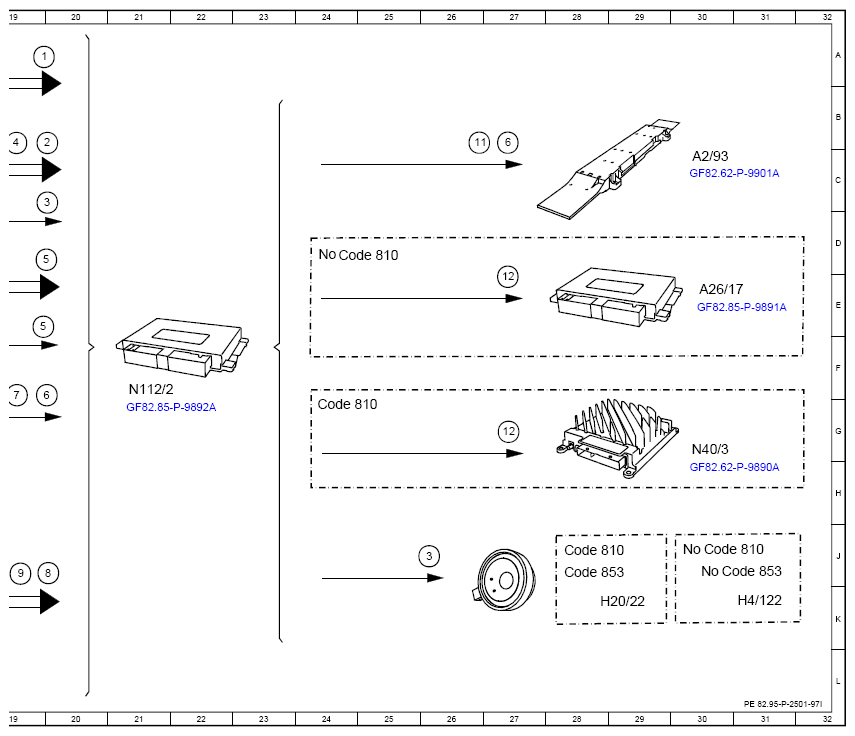

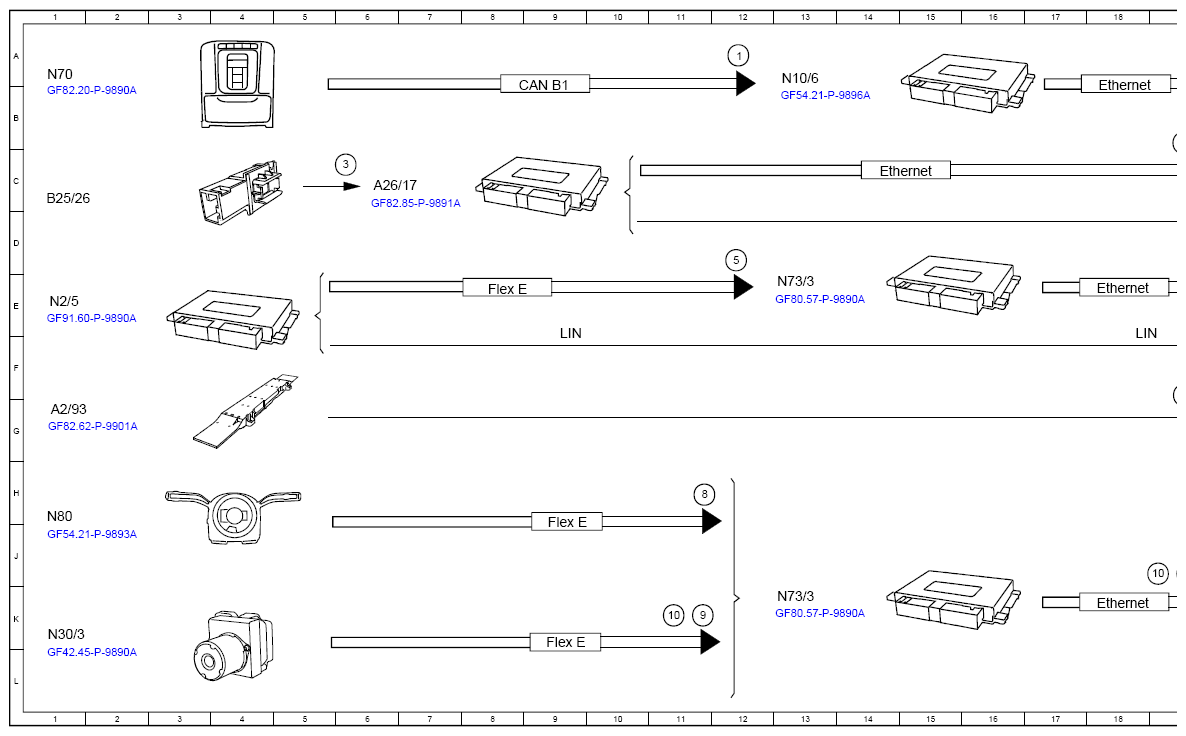

(Function Schematic For Triggering Emergency Call - PE82.95-P-2501-97I)
Model 206, 214, 236, 254 with code 383 (Ramses Entry communication module (4G))
Model 206, 236, 254 with code 384 (Ramses High communication module (4G))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Manual emergency call, signal | 12A |
| 1 | Manual emergency call, signal | 19A |
| 10 | Wheel speed, signal | 19J |
| 10 | Wheel speed, signal | 11K |
| 11 | Emergency call data telegram, signal | 26B |
| 12 | Mute function, signal | 27E |
| 12 | Mute function, signal | 27G |
| 2 | Operation, signal | 20B |
| 3 | Audio, signal | 26J |
| 3 | Audio, signal | 6C |
| 3 | Audio, signal | 20C |
| 4 | Position data, signal | 19B |
| 5 | Crash, signal | 12D |
| 5 | Crash, signal | 20E |
| 5 | Crash, signal | 20D |
| 6 | Telephone, signal | 27B |
| 6 | Telephone, signal | 20F |
| 7 | GPS, signal | 19F |
| 8 | Steering wheel angle, signal | 12H |
| 8 | Steering wheel angle, signal | 19J |
| 9 | Yaw rate, signal | 11K |
| 9 | Yaw rate, signal | 19J |
| A2/93 | Roof antenna module | 1G |
| A2/93 | Roof antenna module | 30C |
| A26/17 | Head unit | 30E |
| A26/17 | Head unit | 6C |
| B25/26 | Left hands-free system microphone | 1C |
| CAN B1 | CAN 1 for vehicle interior | 9B |
| Code 810 | Premium sound system | 24G |
| Code 810 | Premium sound system | 24D |
| Code 810 | Premium sound system | 30J |
| Code 810 | Premium sound system | 28J |
| Code 853 | "Midline" sound system | 30J |
| Code 853 | "Midline" sound system | 28J |
| Ethernet | Ethernet | 14C |
| Ethernet | Ethernet | 18B |
| Ethernet | Ethernet | 18E |
| Ethernet | Ethernet | 18K |
| Flex E | Chassis FlexRay | 8E |
| Flex E | Chassis FlexRay | 9J |
| Flex E | Chassis FlexRay | 9K |
| H20/22 | Center front mid-range speaker (Standard) | 28K |
| H4/122 | Front mid-range speaker | 31K |
| LIN | Local Interconnect Network | 9F |
| LIN | Local Interconnect Network | 18F |
| N10/6 | Front signal acquisition and actuation module control unit | 13A |
| N112/2 | Telematics services communication module | 21F |
| N2/5 | Supplemental restraint system control unit | 1E |
| N30/3 | Electronic Stability Program control unit | 1K |
| N40/3 | Sound system amplifier control unit | 30G |
| N70 | Overhead control panel control unit | 1A |
| N73/3 | Electronic ignition switch control unit | 13E |
| N73/3 | Electronic ignition switch control unit | 13K |
| N80 | Steering column module control unit | 1H |
