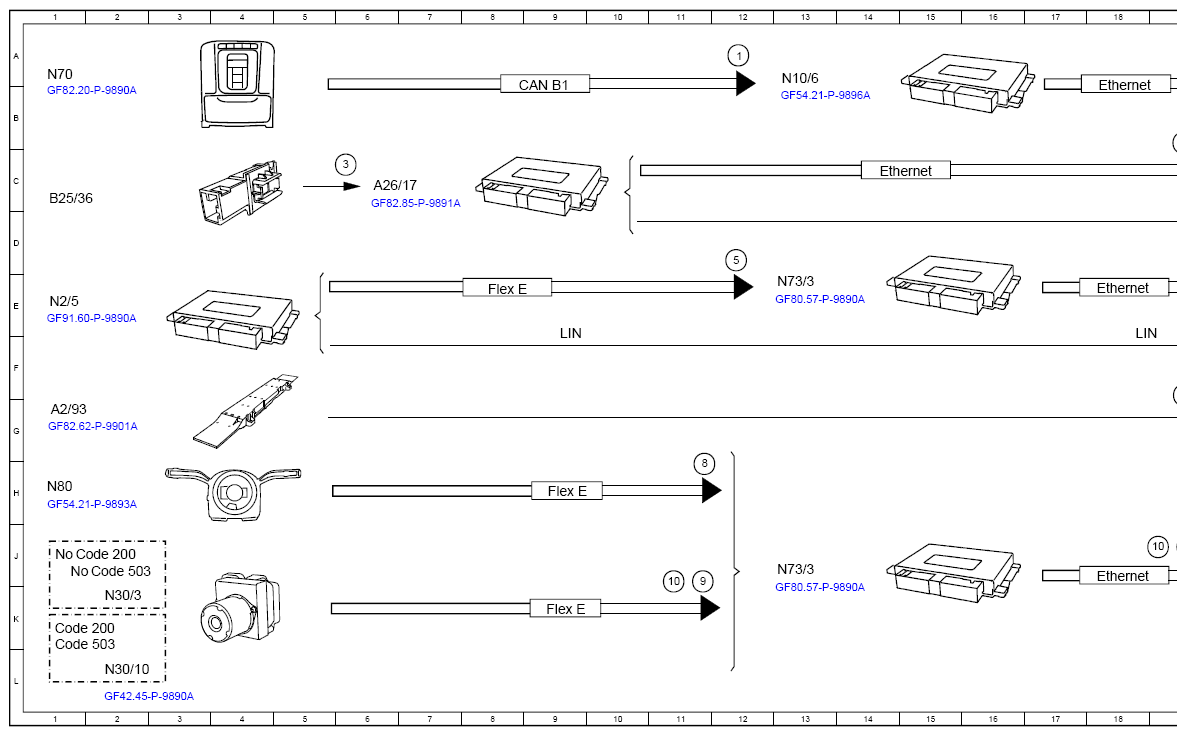

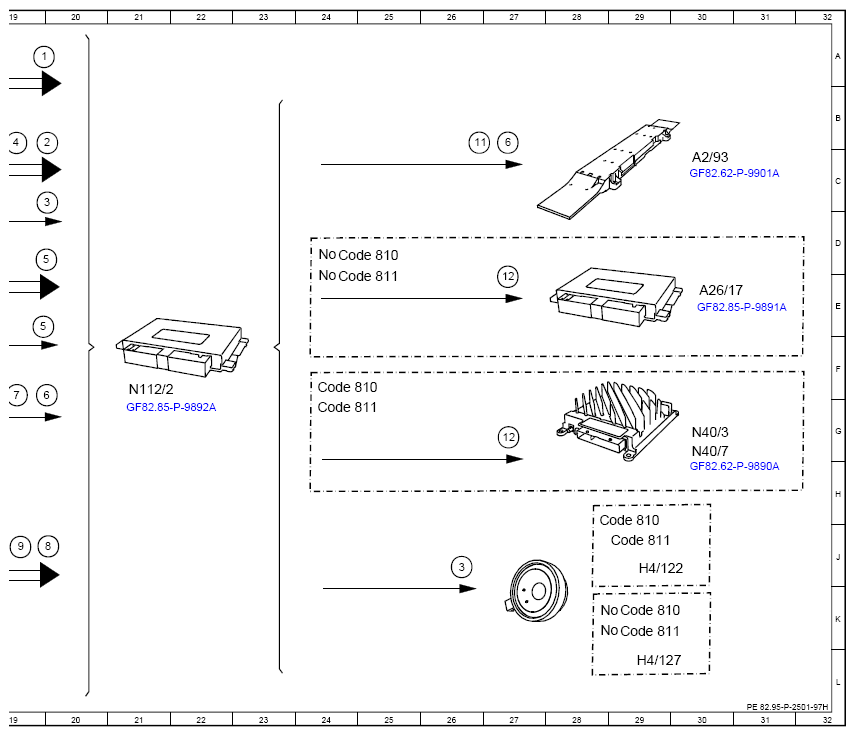

(Function Schematic For Triggering Emergency Call - PE82.95-P-2501-97H)
Model 223 with code 383 (Ramses Entry communication module (4G))
Model 223 with code 384 (Ramses High communication module (4G))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Manual emergency call, signal | 12A |
| 1 | Manual emergency call, signal | 19A |
| 10 | Wheel speed, signal | 19J |
| 10 | Wheel speed, signal | 11J |
| 11 | Emergency call data telegram, signal | 26B |
| 12 | Mute function, signal | 27D |
| 12 | Mute function, signal | 27G |
| 2 | Operation, signal | 20B |
| 3 | Audio, signal | 26J |
| 3 | Audio, signal | 6C |
| 3 | Audio, signal | 20C |
| 4 | Position data, signal | 19B |
| 5 | Crash, signal | 12D |
| 5 | Crash, signal | 20E |
| 5 | Crash, signal | 19D |
| 6 | Telephone, signal | 27B |
| 6 | Telephone, signal | 19B |
| 7 | GPS, signal | 19F |
| 8 | Steering wheel angle, signal | 11H |
| 8 | Steering wheel angle, signal | 20J |
| 9 | Yaw rate, signal | 11K |
| 9 | Yaw rate, signal | 19J |
| A2/93 | Roof antenna module | 1G |
| A2/93 | Roof antenna module | 30C |
| A26/17 | Head unit | 30E |
| A26/17 | Head unit | 6C |
| B25/36 | Microphone | 1C |
| CAN B1 | CAN 1 for vehicle interior | 9B |
| Code 200 | Conditionally automated driving | 1J |
| Code 200 | Conditionally automated driving | 1K |
| Code 503 | Remote-controlled parking | 2J |
| Code 503 | Remote-controlled parking | 1K |
| Code 810 | Premium sound system | 24F |
| Code 810 | Premium sound system | 24D |
| Code 810 | Premium sound system | 28J |
| Code 810 | Premium sound system | 29K |
| Code 811 | High-End sound system | 24E |
| Code 811 | High-End sound system | 24G |
| Code 811 | High-End sound system | 29K |
| Code 811 | High-End sound system | 29J |
| Ethernet | Ethernet | 14C |
| Ethernet | Ethernet | 18B |
| Ethernet | Ethernet | 18E |
| Ethernet | Ethernet | 18J |
| Flex E | Chassis FlexRay | 8E |
| Flex E | Chassis FlexRay | 9H |
| Flex E | Chassis FlexRay | 9K |
| H4/122 | Front mid-range speaker | 29J |
| H4/127 | Instrument panel mid-range speaker | 29L |
| LIN | Local Interconnect Network | 9F |
| LIN | Local Interconnect Network | 18F |
| N10/6 | Front signal acquisition and actuation module control unit | 13A |
| N112/2 | Telematics services communication module | 21F |
| N2/5 | Supplemental restraint system control unit | 1E |
| N30/10 | Electronic Stability Program control unit | 2L |
| N30/3 | Electronic Stability Program control unit | 2K |
| N40/3 | Sound system amplifier control unit | 30G |
| N40/7 | Sound system amplifier control unit | 30G |
| N70 | Overhead control panel control unit | 1A |
| N73/3 | Electronic ignition switch control unit | 13E |
| N73/3 | Electronic ignition switch control unit | 13J |
| N80 | Steering column module control unit | 1H |
