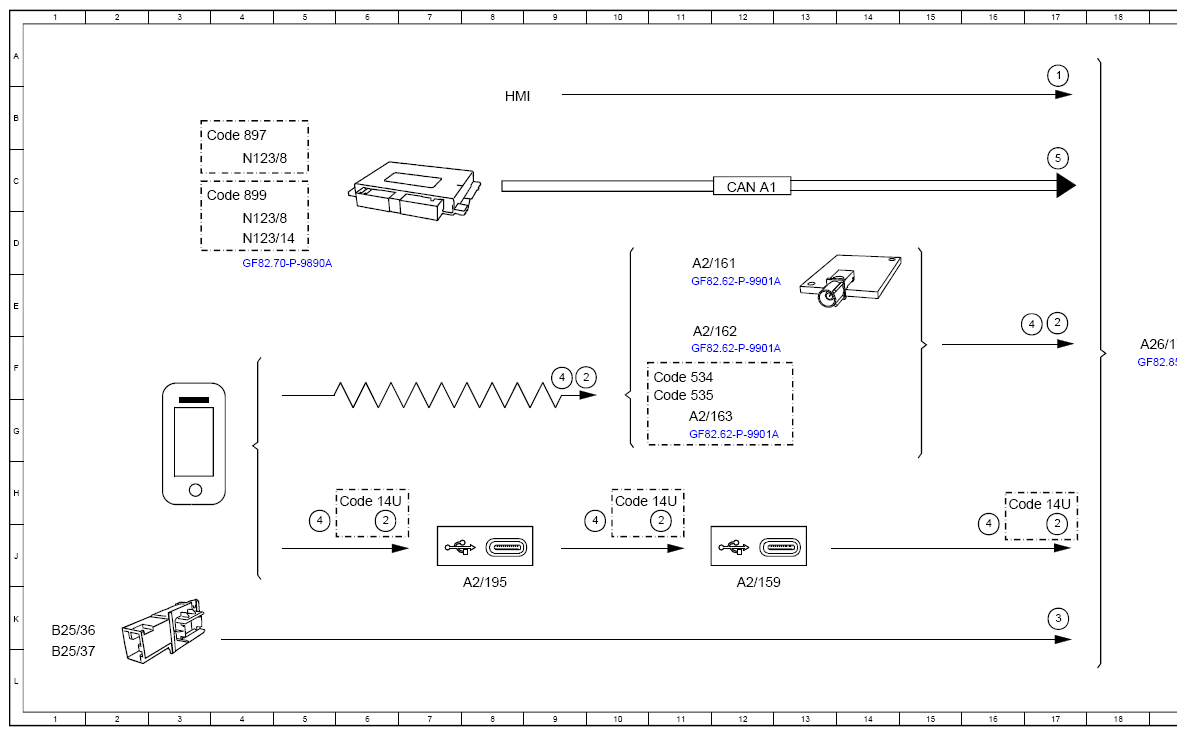

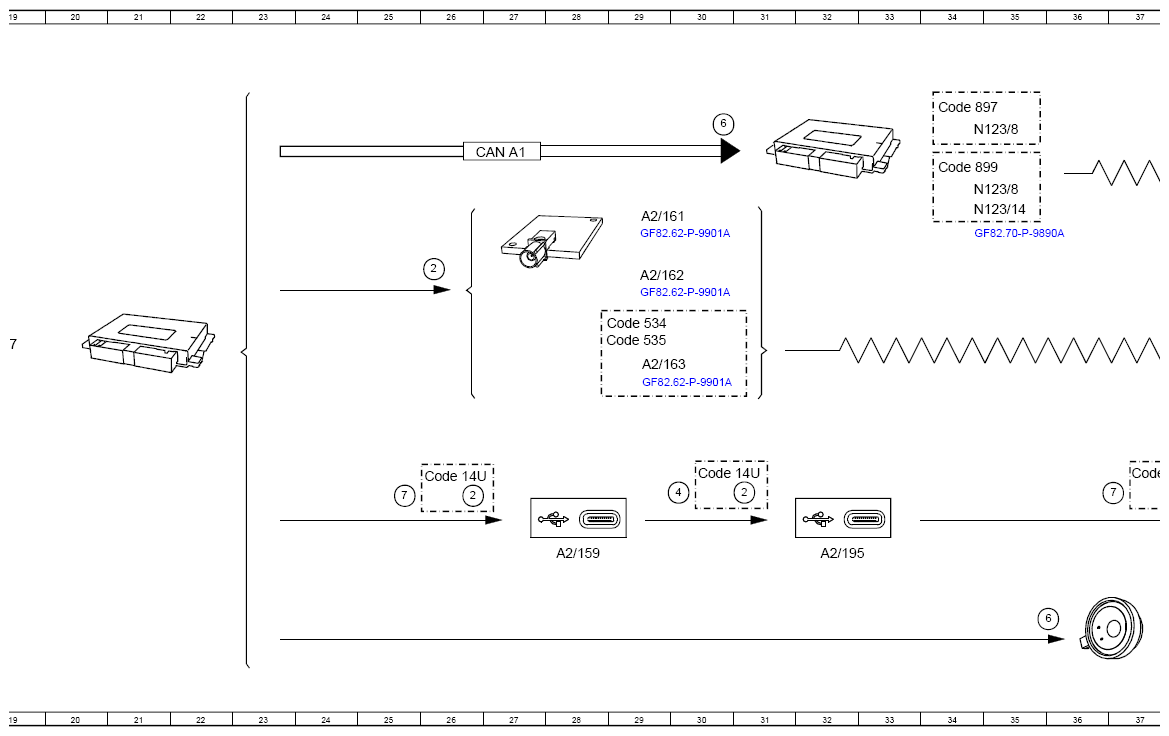

(Function Schematic For Telephony - PE82.70-P-2501-97K)
Model 295 with code 75B (USB package Entry)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 17A |
| 2 | Telephone, signal | 10F |
| 2 | Telephone, signal | 17E |
| 2 | Telephone, signal | 6H |
| 2 | Telephone, signal | 26D |
| 2 | Telephone, signal | 38H |
| 2 | Telephone, signal | 38E |
| 2 | Telephone, signal | 17J |
| 2 | Telephone, signal | 26H |
| 2 | Telephone, signal | 11J |
| 2 | Telephone, signal | 31H |
| 3 | Audio, signal | 17K |
| 4 | Address data, signal | 9F |
| 4 | Address data, signal | 5H |
| 4 | Address data, signal | 17E |
| 4 | Address data, signal | 16J |
| 4 | Address data, signal | 10J |
| 4 | Address data, signal | 30H |
| 5 | Charge level, status | 17C |
| 6 | Charging voltage and charging current, request | 36K |
| 7 | Charging current, energy flow | 37H |
| 7 | Charging current, energy flow | 38B |
| 7 | Charging current, energy flow | 25H |
| A2/159 | USB connection | 12J |
| A2/159 | USB connection | 28J |
| A2/161 | Bluetooth®/Wi-Fi antenna | 11D |
| A2/161 | Bluetooth®/Wi-Fi antenna | 29D |
| A2/162 | Bluetooth®/Wi-Fi antenna | 11E |
| A2/162 | Bluetooth®/Wi-Fi antenna | 29E |
| A2/163 | Bluetooth®/Wi-Fi antenna | 11G |
| A2/163 | Bluetooth®/Wi-Fi antenna | 29F |
| A2/195 | Armrest USB module | 8J |
| A2/195 | Armrest USB module | 32J |
| A26/17 | Head unit | 19F |
| B25/36 | Microphone | 1K |
| B25/37 | Microphone | 1L |
| CAN A1 | CAN 1 for telematics | 12C |
| CAN A1 | CAN 1 for telematics | 27C |
| Code 14U | Smartphone Integration Package | 6H |
| Code 14U | Smartphone Integration Package | 37H |
| Code 14U | Smartphone Integration Package | 16H |
| Code 14U | Smartphone Integration Package | 26H |
| Code 14U | Smartphone Integration Package | 10H |
| Code 14U | Smartphone Integration Package | 30H |
| Code 534 | Connect 20 Premium (NTG7) | 11F |
| Code 534 | Connect 20 Premium (NTG7) | 28E |
| Code 535 | Connect 20 Premium (NTG7) | 11G |
| Code 535 | Connect 20 Premium (NTG7) | 28F |
| Code 897 | Wireless phone charging at front | 3B |
| Code 897 | Wireless phone charging at front | 34B |
| Code 899 | Wireless phone charging at front and antenna | 3C |
| Code 899 | Wireless phone charging at front and antenna | 34C |
| N123/14 | Mobile phone cradle control unit | 4D |
| N123/14 | Mobile phone cradle control unit | 34D |
| N123/8 | Front mobile phone cradle control unit | 4C |
| N123/8 | Front mobile phone cradle control unit | 4D |
| N123/8 | Front mobile phone cradle control unit | 34B |
| N123/8 | Front mobile phone cradle control unit | 34C |
