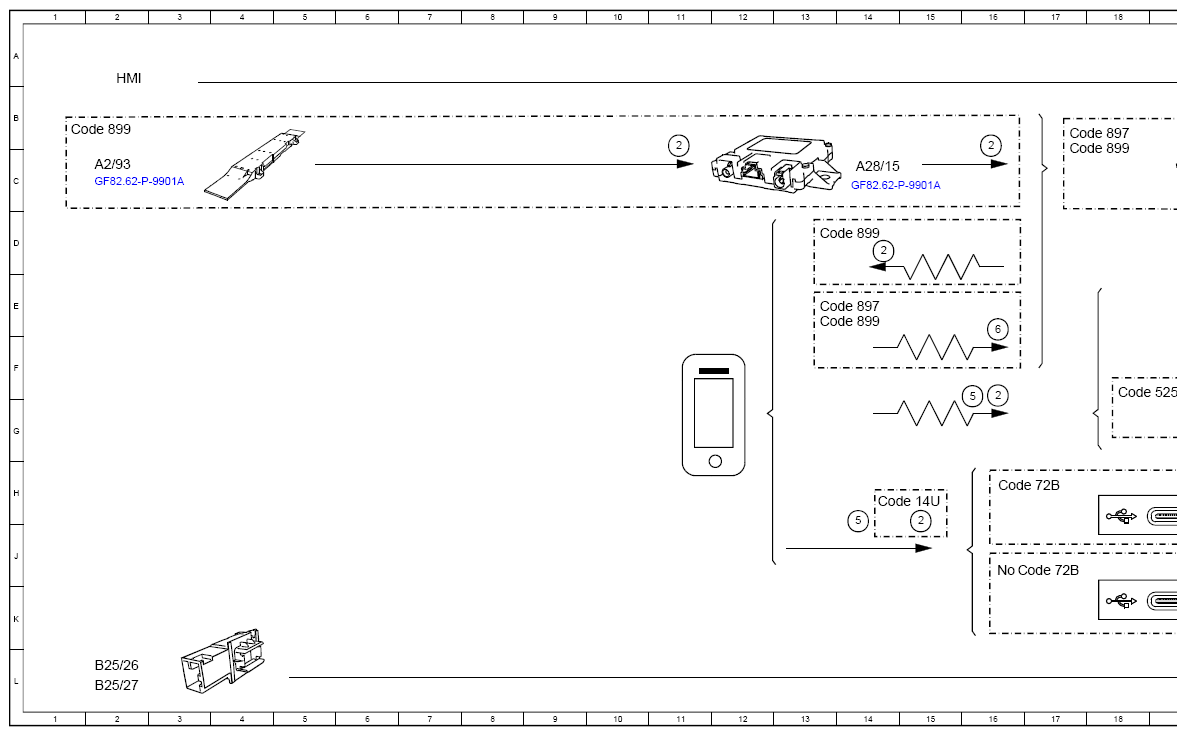

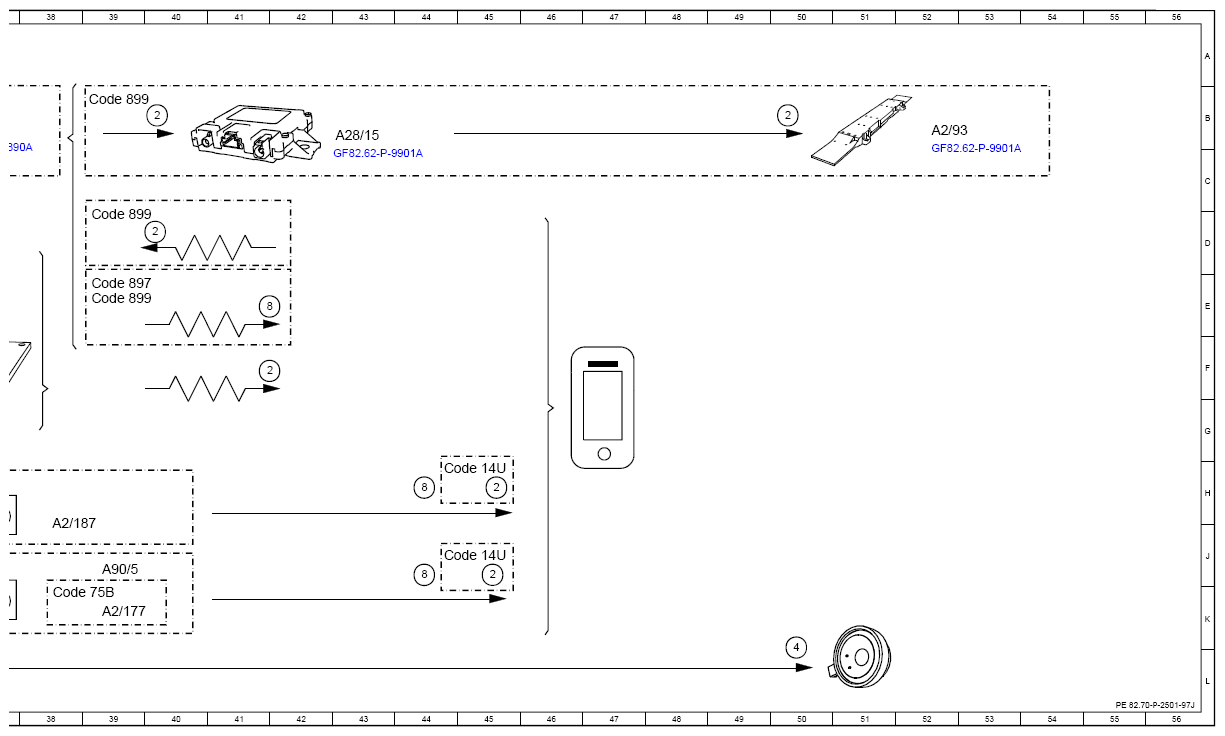

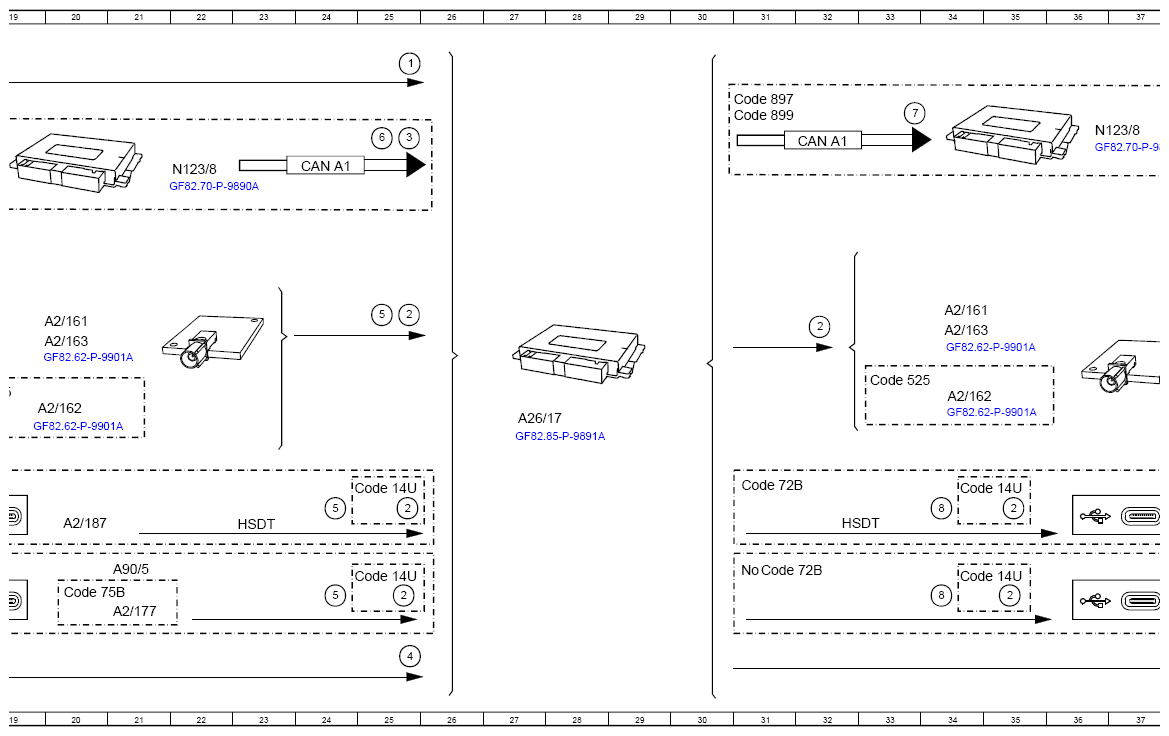

(Function Schematic For Telephony - PE82.70-P-2501-97J)
Model 206, 214, 236, 254
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 25A |
| 2 | Telephone, signal | 16C |
| 2 | Telephone, signal | 40B |
| 2 | Telephone, signal | 11C |
| 2 | Telephone, signal | 50B |
| 2 | Telephone, signal | 14D |
| 2 | Telephone, signal | 16G |
| 2 | Telephone, signal | 25E |
| 2 | Telephone, signal | 32E |
| 2 | Telephone, signal | 42F |
| 2 | Telephone, signal | 40D |
| 2 | Telephone, signal | 25K |
| 2 | Telephone, signal | 25H |
| 2 | Telephone, signal | 15H |
| 2 | Telephone, signal | 45J |
| 2 | Telephone, signal | 45H |
| 2 | Telephone, signal | 35K |
| 2 | Telephone, signal | 35H |
| 3 | Cellular telephone system compensator, status | 25B |
| 4 | Audio, signal | 50K |
| 4 | Audio, signal | 24L |
| 5 | Address data, signal | 16G |
| 5 | Address data, signal | 25E |
| 5 | Address data, signal | 24K |
| 5 | Address data, signal | 24H |
| 5 | Address data, signal | 14H |
| 6 | Charge level, status | 16E |
| 6 | Charge level, status | 25B |
| 7 | Charging voltage and charging current, request | 33B |
| 8 | Charging current, energy flow | 42E |
| 8 | Charging current, energy flow | 44J |
| 8 | Charging current, energy flow | 44H |
| 8 | Charging current, energy flow | 34K |
| 8 | Charging current, energy flow | 34H |
| A2/161 | Bluetooth®/Wi-Fi antenna | 34E |
| A2/161 | Bluetooth®/Wi-Fi antenna | 19E |
| A2/162 | Bluetooth®/Wi-Fi antenna | 20G |
| A2/162 | Bluetooth®/Wi-Fi antenna | 34G |
| A2/163 | Bluetooth®/Wi-Fi antenna | 34E |
| A2/163 | Bluetooth®/Wi-Fi antenna | 19F |
| A2/177 | USB connection | 21K |
| A2/177 | USB connection | 39K |
| A2/187 | USB Plus module switch | 20J |
| A2/187 | USB Plus module switch | 38J |
| A2/93 | Roof antenna module | 2C |
| A2/93 | Roof antenna module | 52B |
| A26/17 | Head unit | 27G |
| A28/15 | Antenna amplifier/compensator | 14C |
| A28/15 | Antenna amplifier/compensator | 43B |
| A90/5 | Multimedia connection unit | 21J |
| A90/5 | Multimedia connection unit | 39J |
| B25/26 | Left hands-free system microphone | 2L |
| B25/27 | Right hands-free system microphone | 2L |
| CAN A1 | CAN 1 for telematics | 24C |
| CAN A1 | CAN 1 for telematics | 32B |
| Code 14U | Smartphone Integration Package | 24J |
| Code 14U | Smartphone Integration Package | 24H |
| Code 14U | Smartphone Integration Package | 14H |
| Code 14U | Smartphone Integration Package | 44J |
| Code 14U | Smartphone Integration Package | 44H |
| Code 14U | Smartphone Integration Package | 34J |
| Code 14U | Smartphone Integration Package | 34H |
| Code 525 | Connect 20 High (NTG7) | 18F |
| Code 525 | Connect 20 High (NTG7) | 33F |
| Code 72B | USB package | 16J |
| Code 72B | USB package | 16H |
| Code 72B | USB package | 31J |
| Code 72B | USB package | 31H |
| Code 75B | Entry USB package | 20K |
| Code 75B | Entry USB package | 38K |
| Code 897 | Wireless phone charging at front | 17B |
| Code 897 | Wireless phone charging at front | 13E |
| Code 897 | Wireless phone charging at front | 31B |
| Code 897 | Wireless phone charging at front | 39E |
| Code 899 | Wireless phone charging at front and antenna | 1B |
| Code 899 | Wireless phone charging at front and antenna | 17C |
| Code 899 | Wireless phone charging at front and antenna | 13D |
| Code 899 | Wireless phone charging at front and antenna | 13E |
| Code 899 | Wireless phone charging at front and antenna | 31B |
| Code 899 | Wireless phone charging at front and antenna | 39B |
| Code 899 | Wireless phone charging at front and antenna | 39E |
| Code 899 | Wireless phone charging at front and antenna | 39D |
| HSDT | High-speed data transmission | 23J |
| HSDT | High-speed data transmission | 32J |
| N123/8 | Mobile phone cradle control unit | 22C |
| N123/8 | Mobile phone cradle control unit | 36B |
