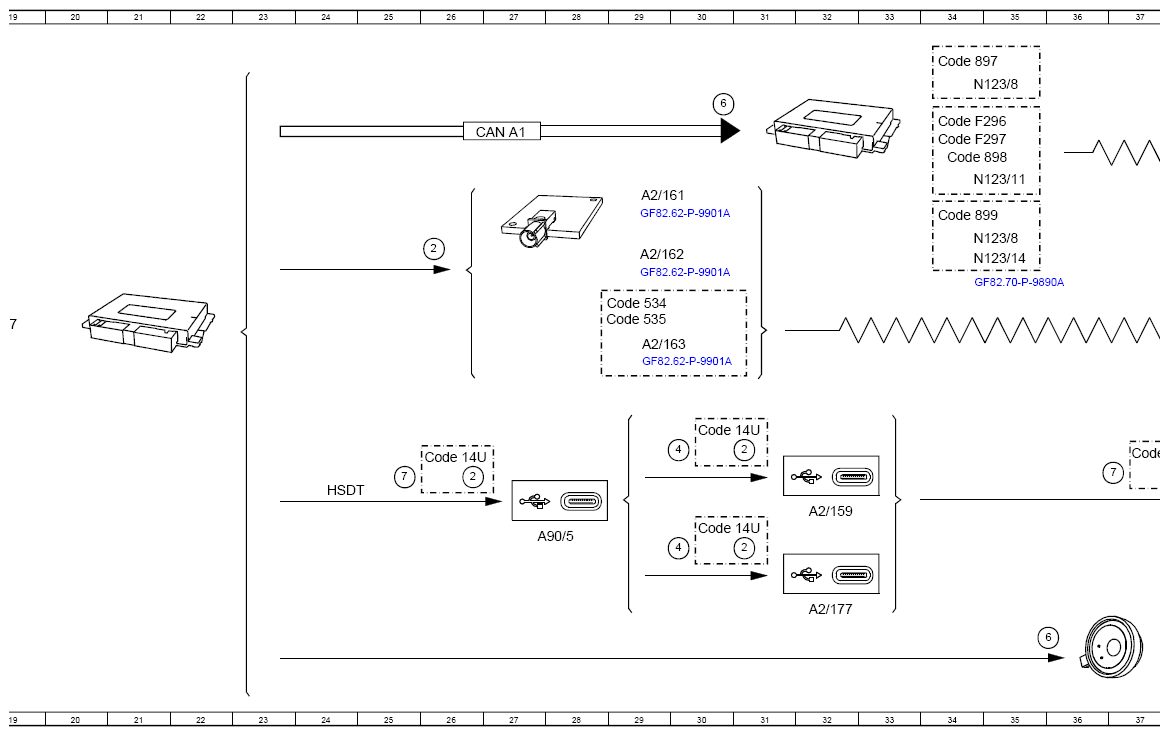

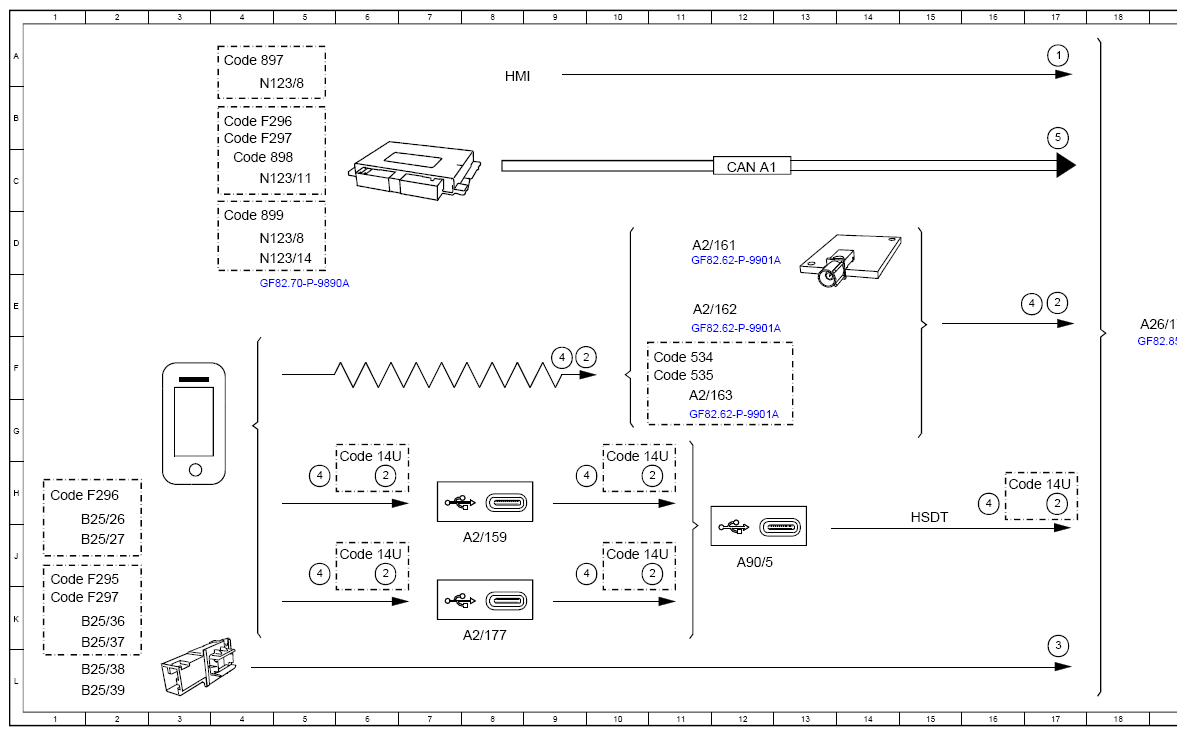

(Function Schematic For Telephony - PE82.70-P-2501-97E)
Model 294, 296, 297
Model 295 except code 75B (USB package Entry)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 17A |
| 2 | Telephone, signal | 10F |
| 2 | Telephone, signal | 17E |
| 2 | Telephone, signal | 6H |
| 2 | Telephone, signal | 26D |
| 2 | Telephone, signal | 38G |
| 2 | Telephone, signal | 38E |
| 2 | Telephone, signal | 17H |
| 2 | Telephone, signal | 26H |
| 2 | Telephone, signal | 11H |
| 2 | Telephone, signal | 6J |
| 2 | Telephone, signal | 11J |
| 2 | Telephone, signal | 31G |
| 2 | Telephone, signal | 31J |
| 3 | Audio, signal | 17K |
| 4 | Address data, signal | 9F |
| 4 | Address data, signal | 5H |
| 4 | Address data, signal | 17E |
| 4 | Address data, signal | 16H |
| 4 | Address data, signal | 9H |
| 4 | Address data, signal | 5J |
| 4 | Address data, signal | 9J |
| 4 | Address data, signal | 30G |
| 4 | Address data, signal | 30J |
| 5 | Charge level, status | 17B |
| 6 | Charging voltage and charging current, request | 36K |
| 7 | Charging current, energy flow | 37H |
| 7 | Charging current, energy flow | 38B |
| 7 | Charging current, energy flow | 25H |
| A2/159 | USB connection | 8J |
| A2/159 | USB connection | 32H |
| A2/161 | Bluetooth®/Wi-Fi antenna | 11D |
| A2/161 | Bluetooth®/Wi-Fi antenna | 29C |
| A2/162 | Bluetooth®/Wi-Fi antenna | 11E |
| A2/162 | Bluetooth®/Wi-Fi antenna | 29D |
| A2/163 | Bluetooth®/Wi-Fi antenna | 11G |
| A2/163 | Bluetooth®/Wi-Fi antenna | 29F |
| A2/177 | USB connection | 8K |
| A2/177 | USB connection | 32K |
| A26/17 | Head unit | 19E |
| A90/5 | Multimedia connection unit | 12J |
| A90/5 | Multimedia connection unit | 27J |
| B25/26 | Microphone | 1H |
| B25/27 | Microphone | 1J |
| B25/36 | Microphone | 1k |
| B25/37 | Microphone | 1k |
| B25/38 | Microphone | 1l |
| B25/39 | Microphone | 1L |
| CAN A1 | CAN 1 for telematics | 12C |
| CAN A1 | CAN 1 for telematics | 27B |
| Code 14U | Smartphone Integration Package | 6G |
| Code 14U | Smartphone Integration Package | 37G |
| Code 14U | Smartphone Integration Package | 16H |
| Code 14U | Smartphone Integration Package | 26H |
| Code 14U | Smartphone Integration Package | 10G |
| Code 14U | Smartphone Integration Package | 6J |
| Code 14U | Smartphone Integration Package | 10J |
| Code 14U | Smartphone Integration Package | 30G |
| Code 14U | Smartphone Integration Package | 30J |
| Code 534 | Connect 20 Premium (NTG7) | 11F |
| Code 534 | Connect 20 Premium (NTG7) | 28E |
| Code 535 | Connect 20 Premium (NTG7) | 11F |
| Code 535 | Connect 20 Premium (NTG7) | 28E |
| Code 897 | Wireless phone charging at front | 34A |
| Code 897 | Wireless phone charging at front | 4A |
| Code 898 | Wireless telephone charging in rear passenger compartment | 34C |
| Code 898 | Wireless telephone charging in rear passenger compartment | 4C |
| Code 899 | Wireless phone charging at front and antenna | 34D |
| Code 899 | Wireless phone charging at front and antenna | 4D |
| Code F295 | Model series 295 | 1J |
| Code F296 | Model series 296 | 1H |
| Code F296 | Model series 296 | 34B |
| Code F296 | Model series 296 | 4B |
| Code F297 | Model series 297 | 1K |
| Code F297 | Model series 297 | 34B |
| Code F297 | Model series 297 | 4B |
| HSDT | High-speed data transmission | 15H |
| HSDT | High-speed data transmission | 24H |
| N123/11 | Rear passenger compartment mobile phone cradle control unit | 34C |
| N123/11 | Rear passenger compartment mobile phone cradle control unit | 4C |
| N123/14 | Mobile phone cradle control unit | 34D |
| N123/14 | Mobile phone cradle control unit | 4D |
| N123/8 | Front mobile phone cradle control unit | 34B |
| N123/8 | Front mobile phone cradle control unit | 34D |
| N123/8 | Front mobile phone cradle control unit | 4B |
| N123/8 | Front mobile phone cradle control unit | 4D |
