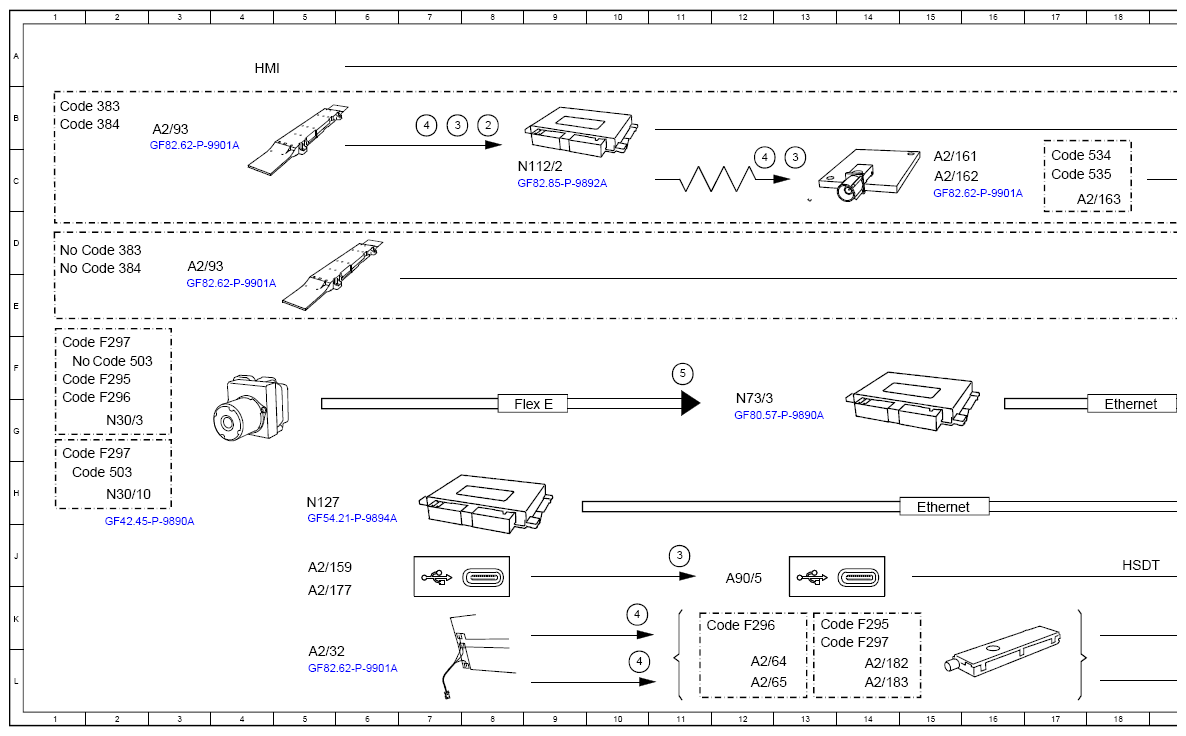

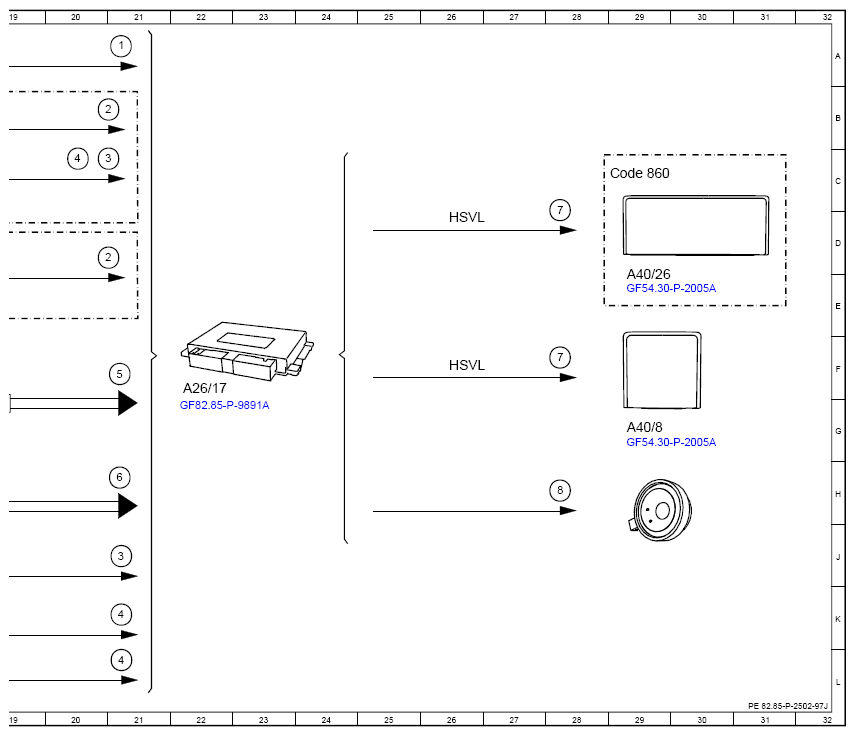

(Function Schematic For Navigation Mode - PE82.85-P-2502-97J)
Model 294, 296, 297 with code 365 (Hard drive navigation)
Model 295 with code 365 (Hard drive navigation) except code 75B (USB package Entry)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 21A |
| 2 | GPS, signal | 21B |
| 2 | GPS, signal | 8B |
| 2 | GPS, signal | 21D |
| 3 | Map data, signal | 21J |
| 3 | Map data, signal | 21C |
| 3 | Map data, signal | 7B |
| 3 | Map data, signal | 13C |
| 3 | Map data, signal | 11J |
| 4 | Traffic data, signal | 21K |
| 4 | Traffic data, signal | 21L |
| 4 | Traffic data, signal | 10K |
| 4 | Traffic data, signal | 10L |
| 4 | Traffic data, signal | 7B |
| 4 | Traffic data, signal | 20C |
| 4 | Traffic data, signal | 12C |
| 5 | Wheel speed, signal | 21F |
| 5 | Wheel speed, signal | 11F |
| 6 | Reverse gear, status | 21H |
| 7 | Video, signal | 28C |
| 7 | Video, signal | 28F |
| 8 | Audio, signal | 28H |
| A2/159 | USB connection | 5J |
| A2/161 | Bluetooth®/Wi-Fi antenna | 15C |
| A2/162 | Bluetooth®/Wi-Fi antenna | 15C |
| A2/163 | Bluetooth®/Wi-Fi antenna | 18C |
| A2/177 | USB connection | 5K |
| A2/182 | Antenna amplifier | 14L |
| A2/183 | Antenna amplifier | 14L |
| A2/32 | Rear window antenna | 5L |
| A2/64 | Antenna amplifier | 12L |
| A2/65 | Antenna amplifier | 12L |
| A2/93 | Roof antenna module | 3B |
| A2/93 | Roof antenna module | 3D |
| A26/17 | Head unit | 22F |
| A40/26 | Front passenger display | 29E |
| A40/8 | Touchscreen | 29G |
| A90/5 | Multimedia connection unit | 12J |
| Code 383 | RAMSES ENTRY communication module | 1B |
| Code 383 | RAMSES ENTRY communication module | 1D |
| Code 384 | RAMSES HIGH communication module | 1B |
| Code 384 | RAMSES HIGH communication module | 1D |
| Code 503 | Remote-controlled parking | 2F |
| Code 503 | Remote-controlled parking | 1H |
| Code 534 | Connect 20 Premium (NTG7) | 17C |
| Code 535 | Connect 20 Premium (NTG7) | 17C |
| Code 860 | Front passenger display | 29C |
| Code F295 | Model series 295 | 1F |
| Code F295 | Model series 295 | 13K |
| Code F296 | Model series 296 | 11K |
| Code F296 | Model series 296 | 1G |
| Code F297 | Model series 297 | 1F |
| Code F297 | Model series 297 | 1G |
| Code F297 | Model series 297 | 13K |
| Ethernet | Ethernet | 18G |
| Ethernet | Ethernet | 15H |
| Flex E | Chassis FlexRay | 8G |
| HSDT | High-speed data transmission | 18J |
| HSVL | High-speed video link | 26D |
| HSVL | High-speed video link | 26F |
| N112/2 | Telematics services communication module | 9C |
| N127 | Drivetrain control unit | 5H |
| N30/10 | Electronic Stability Program control unit | 2H |
| N30/3 | Electronic Stability Program control unit | 2G |
| N73/3 | Electronic ignition switch control unit | 12G |
