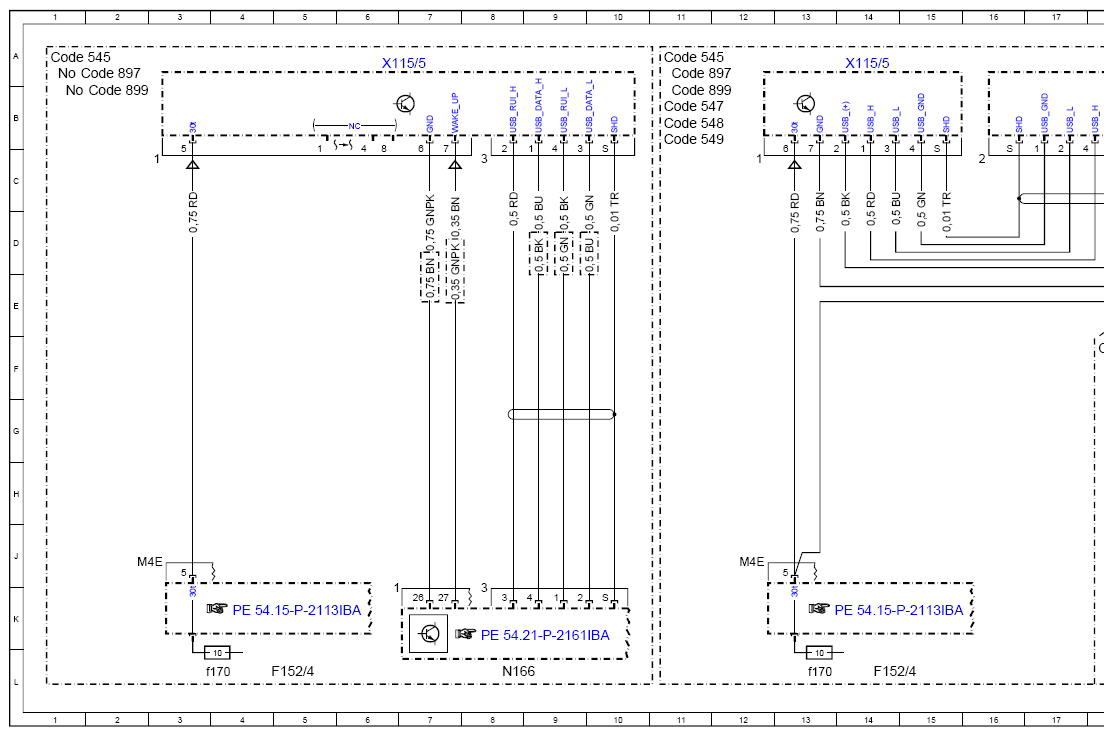

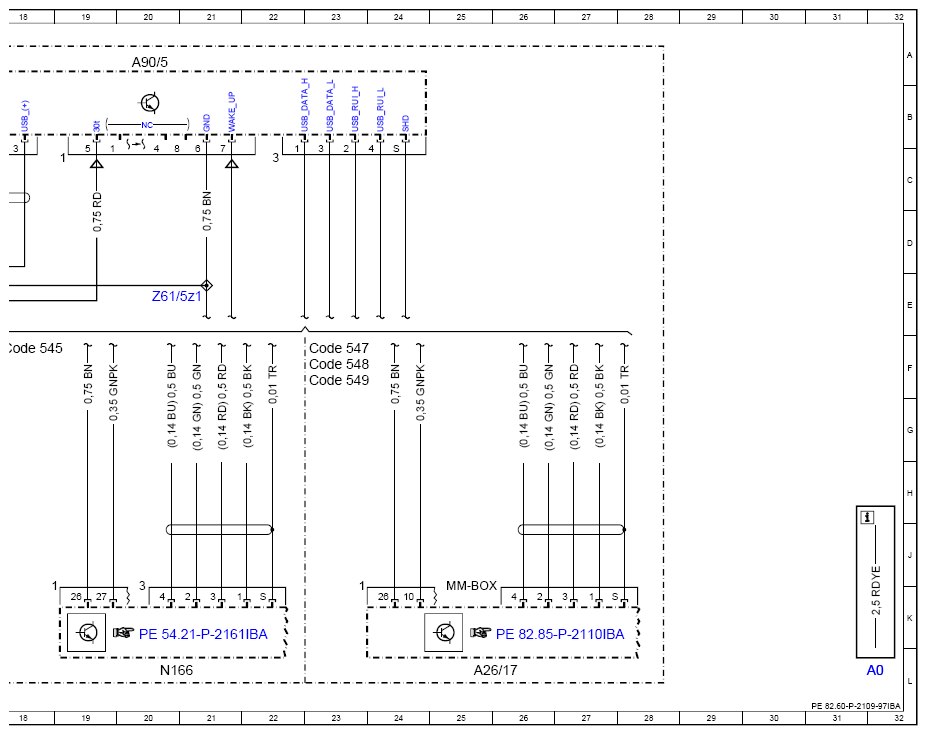

Wiring Diagram For Multimedia Connection Unit - PE82.60-P-2109-97IBA
Model 177
with code 545 (Connect 5 (NTG6))
Connection unit X115/5, A90/5
Model 177
with code 547 (Connect 20 Entry (NTG6))
Connection unit X115/5, A90/5
Model 177
with code 548 (Connect 20 MID (NTG6))
Connection unit X115/5, A90/5
Model 177
with code 549 (Connect 20 HIGH (NTG6))
Connection unit X115/5, A90/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| A26/17 | Head unit | 25L |
| A90/5 | Multimedia connection unit | 20A |
| Code 545 | Connect 5 (NTG6) | 1A |
| Code 545 | Connect 5 (NTG6) | 11A |
| Code 545 | Connect 5 (NTG6) | 18F |
| Code 547 | Connect 20 Entry (NTG6) | 11B |
| Code 547 | Connect 20 Entry (NTG6) | 23F |
| Code 548 | Connect 20 MID (NTG6) | 11B |
| Code 548 | Connect 20 MID (NTG6) | 23F |
| Code 549 | Connect 20 HIGH (NTG6) | 11B |
| Code 549 | Connect 20 HIGH (NTG6) | 23F |
| Code 897 | Wireless mobile phone charging | 1A |
| Code 897 | Wireless mobile phone charging | 11A |
| Code 899 | Wireless phone charging at front and antenna | 2B |
| Code 899 | Wireless phone charging at front and antenna | 11B |
| F152/4 | Vehicle interior fuse and relay module | 5L |
| F152/4 | Vehicle interior fuse and relay module | 14L |
| F152/4f170 | Electrical fuse 170 | 4L |
| F152/4f170 | Electrical fuse 170 | 13L |
| N166 | Head unit/instrument cluster control unit | 8L |
| N166 | Head unit/instrument cluster control unit | 20L |
| X115/5 | Front center console USB connector | 6A |
| X115/5 | Front center console USB connector | 14A |
| Z61/5z1 | Ground connection connector sleeve | 20E |
