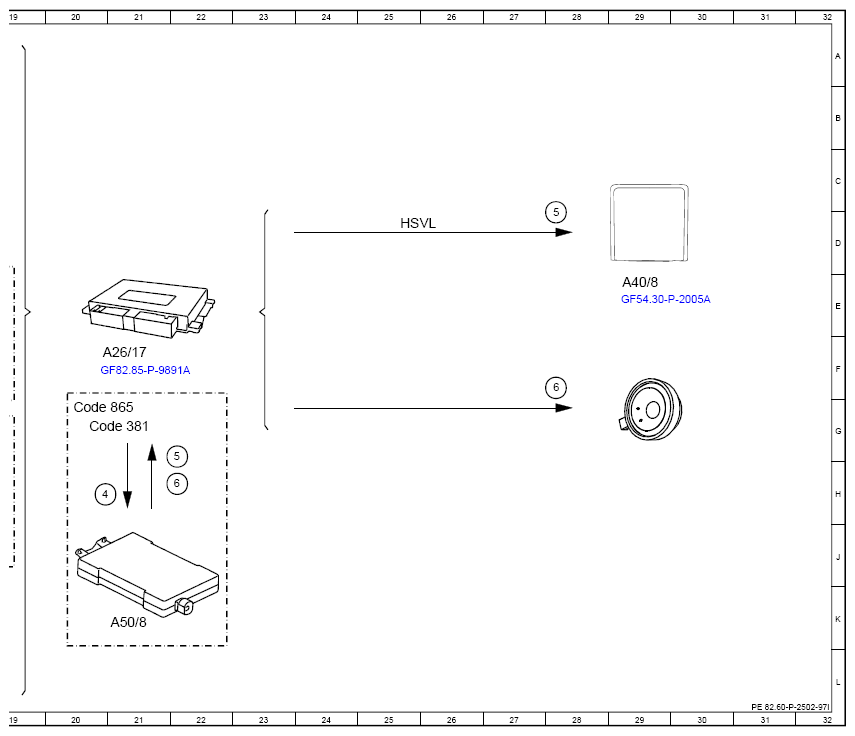

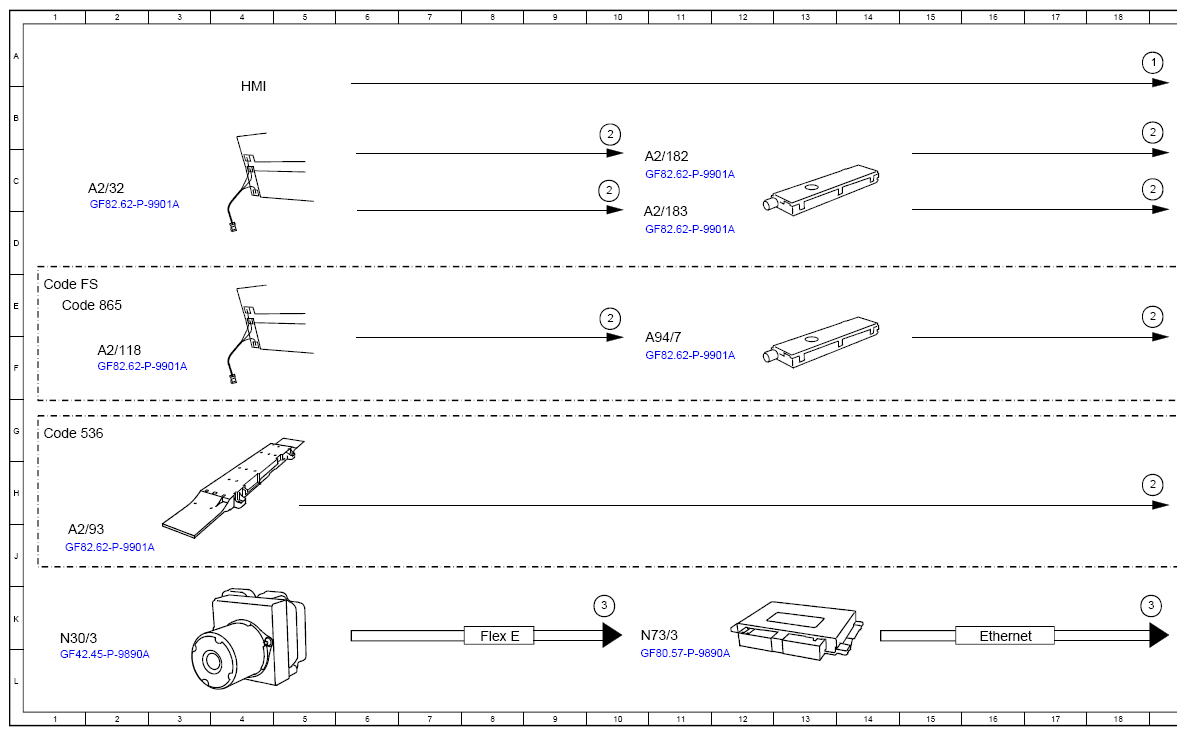

(Function Schematic For Radio/TV Mode - PE82.60-P-2502-97I)
Model 206, 214, 236, 254
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 19A |
| 2 | Antenna, signal | 19B |
| 2 | Antenna, signal | 19C |
| 2 | Antenna, signal | 10B |
| 2 | Antenna, signal | 19H |
| 2 | Antenna, signal | 19E |
| 2 | Antenna, signal | 10E |
| 2 | Antenna, signal | 10C |
| 3 | Vehicle speed, signal | 19K |
| 3 | Vehicle speed, signal | 10K |
| 4 | TV, signal | 21H |
| 5 | Video, signal | 28C |
| 5 | Video, signal | 22G |
| 6 | Audio, signal | 28F |
| 6 | Audio, signal | 22H |
| A2/118 | Windshield antenna | 2F |
| A2/182 | Antenna amplifier | 10C |
| A2/183 | Antenna amplifier | 10D |
| A2/32 | Rear window antenna | 2C |
| A2/93 | Roof antenna module | 1J |
| A26/17 | Head unit | 21F |
| A40/8 | Touchscreen | 29E |
| A50/8 | TV card reader | 21K |
| A94/7 | TV 3 antenna amplifier | 10F |
| Code 381 | CI+BOX card reader for DVB-T2-Standard | 20G |
| Code 536 | Sirius satellite radio, complete system | 1G |
| Code 865 | Digital TV tuner | 20G |
| Code 865 | Digital TV tuner | 1E |
| Code FS | STATION WAGON | 1E |
| Ethernet | Ethernet | 16K |
| Flex E | Chassis FlexRay | 8K |
| HSVL | High-speed video link | 25D |
| N30/3 | Electronic Stability Program control unit | 1K |
| N73/3 | Electronic ignition switch control unit | 10K |
