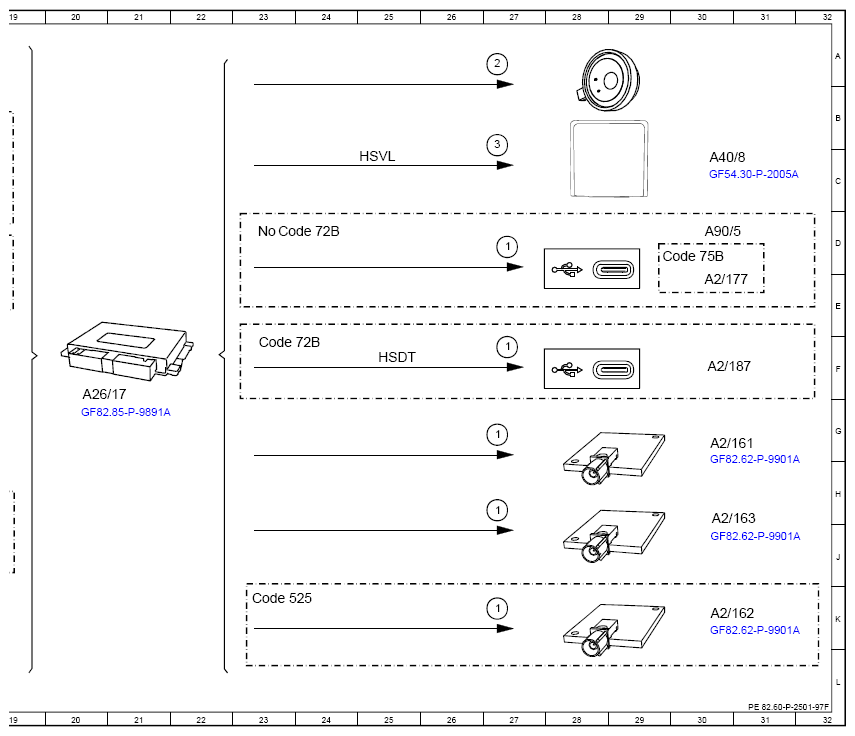

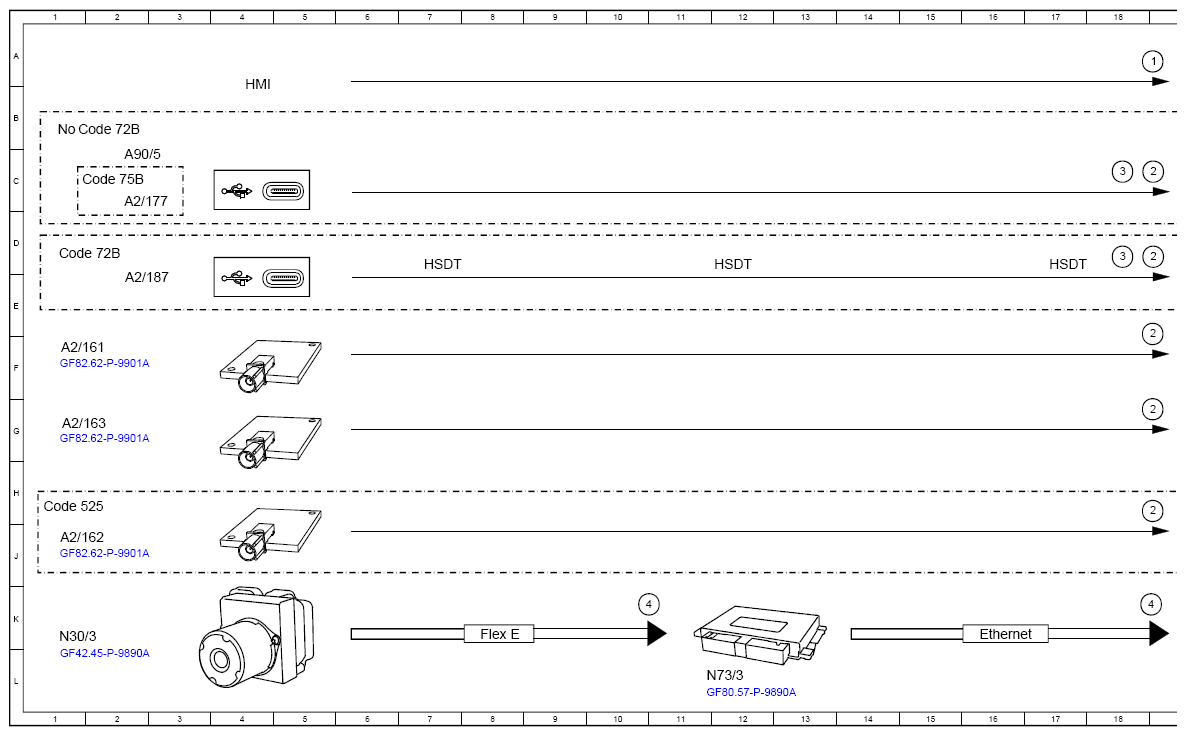

(Function Schematic For Media Mode - PE82.60-P-2501-97F)
Model 206, 214, 236, 254
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 19A |
| 1 | Operation, signal | 27G |
| 1 | Operation, signal | 27H |
| 1 | Operation, signal | 27K |
| 1 | Operation, signal | 27D |
| 1 | Operation, signal | 27F |
| 2 | Audio, signal | 19F |
| 2 | Audio, signal | 19G |
| 2 | Audio, signal | 19H |
| 2 | Audio, signal | 27A |
| 2 | Audio, signal | 19C |
| 2 | Audio, signal | 19D |
| 3 | Video, signal | 27B |
| 3 | Video, signal | 18C |
| 3 | Video, signal | 18D |
| 4 | Vehicle speed, signal | 19K |
| 4 | Vehicle speed, signal | 11K |
| A2/161 | Bluetooth®/Wi-Fi antenna | 1F |
| A2/161 | Bluetooth®/Wi-Fi antenna | 30G |
| A2/162 | Bluetooth®/Wi-Fi antenna | 1J |
| A2/162 | Bluetooth®/Wi-Fi antenna | 30K |
| A2/163 | Bluetooth®/Wi-Fi antenna | IG |
| A2/163 | Bluetooth®/Wi-Fi antenna | 30H |
| A2/177 | USB connection | 2C |
| A2/177 | USB connection | 30E |
| A2/187 | USB Plus module switch | 2E |
| A2/187 | USB Plus module switch | 30F |
| A26/17 | Head unit | 20F |
| A40/8 | Touchscreen | 30C |
| A90/5 | Multimedia connection unit | 2C |
| A90/5 | Multimedia connection unit | 30D |
| Code 525 | Connect 20 High (NTG7) | 1H |
| Code 525 | Connect 20 High (NTG7) | 23K |
| Code 72B | USB package | 1B |
| Code 72B | USB package | 1D |
| Code 72B | USB package | 23D |
| Code 72B | USB package | 23F |
| Code 75B | Entry USB package | 1C |
| Code 75B | Entry USB package | 29D |
| Ethernet | Ethernet | 16K |
| Flex E | Chassis FlexRay | 8K |
| HSDT | High-speed data transmission | 7D |
| HSDT | High-speed data transmission | 12D |
| HSDT | High-speed data transmission | 17D |
| HSDT | High-speed data transmission | 25F |
| HSVL | High-speed video 1 ink | 25C |
| N30/3 | Electronic Stability Program control unit | 1K |
| N73/3 | Electronic ignition switch control unit | 11L |
